Jak podłączyć wentylator łazienkowy do oświetlenia: schemat i 7 kroków

Wentylator łazienkowy podłączony do obwodu oświetlenia to najprostszy sposób, żeby skończyć z zaparowanymi lustrami i wilgocią osiadającą na fugach, ale jednocześnie najczęstsze pole do popełnienia błędu przy remoncie własnymi rękami. Ten przewodnik prowadzi przez siedem konkretnych kroków montażu, dwa schematy okablowania (wersja podstawowa oraz z timerem albo czujnikiem wilgoci), dobór przekroju kabla i realny budżet 50-400 zł. Wszystko oparte na normie PN-HD 60364 i fizyce wentylacji wywiewnej, bez lania wody i bez ściemy.

• Dlaczego warto podłączyć wentylator do światła, a kiedy to za mało
• Przygotowanie: narzędzia, materiały i pięć żelaznych zasad bezpieczeństwa
• Identyfikacja przewodów: kolory, które musisz znać
• Montaż krok po kroku: siedem etapów od puszki do testu
• Wentylator z timerem albo czujnikiem wilgoci: schemat 3- i 4-żyłowy
• Najczęstsze błędy przy podłączaniu wentylatora do wyłącznika światła
• Kosztorys: samodzielnie czy z elektrykiem
• Kiedy wezwać elektryka z uprawnieniami
• Test po montażu: trzy proste kontrole
• Najczęstsze pytania

Dlaczego warto podłączyć wentylator do światła, a kiedy to za mało

Podpięcie wentylatora pod wyłącznik oświetlenia rozwiązuje problem zapomnienia: światło gaśnie, a po kilku minutach cichnie też wirnik. To nie wygoda, lecz higiena: w łazienkach bez skutecznej wentylacji stężenie zarodników pleśni przekracza próg ryzyka już po 6-8 tygodniach eksploatacji przy temperaturze 22-26°C i wilgotności względnej powyżej 70%.

Mechanizm jest prosty: włącznik światła podaje fazę L zarówno do żarówki, jak i do silnika, więc oba odbiorniki startują równocześnie. Zużycie energii rośnie symbolicznie, bo wentylator osiowy 100 mm pobiera zaledwie 8-15 W, czyli tyle co energooszczędna żarówka LED.

Sprawdza się to w łazienkach do 5 m² z kabiną prysznicową, w toaletach i w niewielkich łazienkach z wentylacją kanałową. Tam wymiana powietrza wynosi zwykle 50-90 m³/h i samo uruchomienie przy okazji kąpieli wystarczy.

Nie wystarczy natomiast w kuchniach, gdzie wentylator musi pracować niezależnie od oświetlenia, oraz w dużych łazienkach z wanną i oknem, gdzie potrzebna jest rekuperacja albo wentylator z higrostatem. Tam potrzebny jest osobny obwód zasilający z wyłącznikiem czasowym.

Przygotowanie: narzędzia, materiały i pięć żelaznych zasad bezpieczeństwa

Zanim dotkniesz przewodów, odłącz napięcie w rozdzielnicy i sprawdź je miernikiem. Brzmi banalnie, ale ponad połowa porażeń przy domowych instalacjach wynika z przeświadczenia, że „przecież wyłączyłem".

Potrzebne narzędzia to miernik napięcia (najlepiej z funkcją testu ciągłości), ściągacz izolacji, szczypce płaskie, wkrętak izolowany VDE 1000 V, wiertarka z koronką do puszek podtynkowych oraz próbnik napięcia dwubiegunowy. Bez miernika nawet nie zaczynaj: śrubokręt neonowy jest zawodny przy prądach resztkowych i w instalacjach z wyłącznikiem różnicowoprądowym może nie zapalić się mimo obecności fazy.

Materiały zależą od typu wentylatora. Przekrój kabla dobiera się do poboru prądu i długości trasy, ale w typowej łazience mieszkania w bloku od lat 90. wystarczy miedziany przewód 2×1,5 mm² dla wersji bez timera.

Pięć zasad BHP przed rozpoczęciem pracy:

• Odcięcie zasilania w rozdzielnicy głównej, nie tylko lokalnym wyłącznikiem.
• Sprawdzenie braku napięcia miernikiem dwubiegunowym na każdym przewodzie.
• Suchych dłoni, rękawic izolowanych i obuwia na gumowej podeszwie.
• Nie pracuj na metalowej drabinie przy niepewnym uziemieniu.
• Zabezpiecz wyłącznik kartką „nie włączać", jeśli w domu są inni domownicy.

Identyfikacja przewodów: kolory, które musisz znać

W Polsce od 1990 roku obowiązuje norma kolorów: faza L brązowa lub czarna, neutralny N niebieski, ochronny PE żółto-zielony. W mieszkaniach przed 1990 rokiem kolory bywały dowolne: czarna faza, niebieska faza, a ochrony często w ogóle nie było.

Gdy kolory niestandardowe, jedynym pewnym sposobem identyfikacji jest miernik. Mierzysz napięcie względem zidentyfikowanego przewodu neutralnego (zerowego) ten, na którym pokaże 230 V, jest fazowy. Przewód ochronny PE prowadzi do szyny w rozdzielnicy i ma połączenie z bolcem gniazdka oraz z instalacją wodną.

Wentylator łazienkowy zwykle ma 2-4 zaciski: L (faza), N (neutralny), LT (faza sterująca dla timera) i opcjonalnie PE. Podłączenie przewodu ochronnego do obudowy metalowej silnika nie jest opcjonalne, jeśli producent go przewidział: w razie przebicia izolacji to PE odprowadzi prąd do ziemi i zadziała wyłącznik nadprądowy albo różnicowoprądowy.

Montaż krok po kroku: siedem etapów od puszki do testu

Krok 1 Lokalizacja puszki i wyłącznika. Najłatwiejszy scenariusz to puszka nad sufitem lub obok wyłącznika światła. Otwierasz ją, identyfikujesz żyły i sprawdzasz, czy jest tam wolne miejsce na złączkę Wago 221 (mieści 5 przewodów 1,5 mm²).

Krok 2 Identyfikacja żył. Miernikiem ustalisz, który przewód to faza wyjściowa z wyłącznika (ta, na której pojawia się 230 V po wciśnięciu klawisza) i który to neutralny N. Fazowy z wyłącznika stanie się twoją fazą zasilającą wentylator.

Krok 3 Prowadzenie przewodu. Najkrótszą trasą od puszki do otworu wentylacyjnego w ścianie lub suficie. Przewód prowadzisz w peszelu lub korytkach, unikając równoległego biegu z kablami wysokoprądowymi (minimum 10 cm odstępu) i ostrych krawędzi.

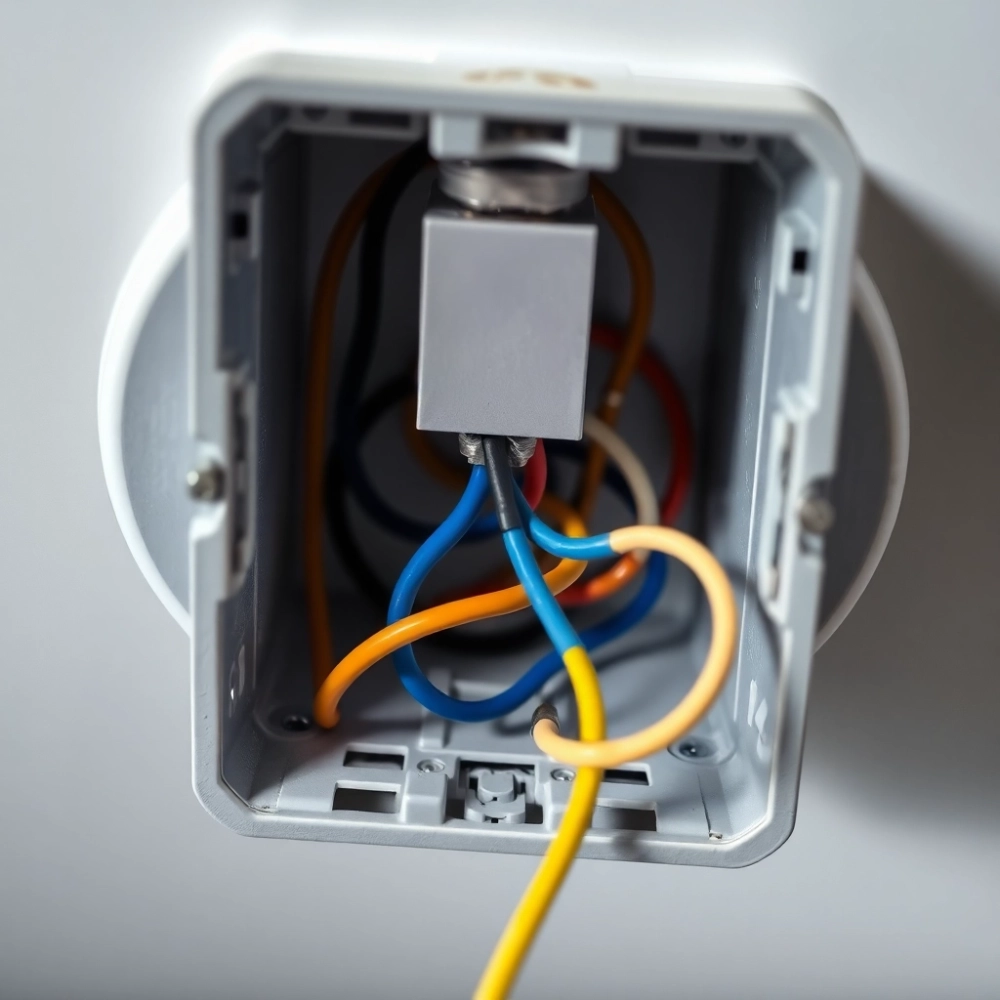

Krok 4 Podłączenie w puszce. Do zacisku L wentylatora podłączasz fazę z wyłącznika, do zacisku N przewód neutralny z rozdzielnicy (bez przerywania go wyłącznikiem). Jeśli wentylator ma timer, dodatkowy przewód LT łączysz z tą samą fazą, z której zasilasz L.

Krok 5 Izolacja połączeń. Każde połączenie zamykasz w złączce Wago lub kostce ceramicznej, nie skręcasz na sucho i nie owijasz taśmą. Pojedynczy źle skręcony przewód to najczęstsza przyczyna iskrzenia w puszce po 2-3 latach eksploatacji.

Krok 6 Montaż wentylatora w otworze. Korpus wsuwasz w kanał wentylacyjny, poziomujesz, mocujesz kołkami rozporowymi lub wkrętami do puszki podtynkowej. Przewód wychodzący z wentylatora nie może być naprężony.

Krok 7 Test. Włączasz zasilanie w rozdzielnicy, przykładasz miernik do zacisków wentylatora, wciskasz wyłącznik światła. Jeśli wirnik ruszył i żarówka zapaliła jednocześnie, schemat podłączenia wentylatora łazienkowego do oświetlenia jest prawidłowy. Sprawdź też kierunek obrotów i poziom hałasu.

Tip praktyczny: po zakończeniu prac zostaw w puszcze 15 cm zapasu kabla. Za rok, gdy zechcesz wymienić wentylator na model z higrostatem, nie będziesz musiał kuć ściany.

Wentylator z timerem albo czujnikiem wilgoci: schemat 3- i 4-żyłowy

Wentylator z timerem ma trzy zaciski: L, N i LT. Faza sterująca LT to ta sama faza, którą podajesz na wyłącznik światła, ale podłączona bezpośrednio do obwodu L w puszce, a nie do wyjścia wyłącznika. Dzięki temu po zgaszeniu światła faza na LT znika z opóźnieniem 2-15 minut wyznaczonym przez timer.

Schemat podłączenia wentylatora łazienkowego z timerem różni się od wersji podstawowej tylko jedną żyłą: zamiast dwóch żył w kanałe biegną trzy. W praktyce oznacza to użycie przewodu 3×1,5 mm² i zajęcie jednego dodatkowego zacisku w puszcze.

Wentylator z czujnikiem wilgoci (higrostatem) włącza się automatycznie, gdy wilgotność przekroczy próg 60-80%. Ma cztery zaciski: L, N, LT, PE. Schemat jest taki sam jak w timerze, z dodatkowym przewodem ochronnym PE podłączonym do szyny uziemiającej w rozdzielnicy albo do bolca gniazdka w puszcze.

Mini-ranking trzech modeli według zastosowania:

• Cichy do sypialni: wentylator osiowy 100 mm, 21-26 dB, 90 m³/h, około 120-180 zł.
• Z timerem do łazienki rodzinnej: średnica 120-150 mm, 30 dB, timer 2-15 min, około 180-260 zł.
• Budżetowy do toalety: 100 mm, podstawowy on/off, 28 dB, 50-90 zł.

Głośność mierzona w dB to nie kosmetyka: różnica 10 dB oznacza dwukrotnie większe natężenie dźwięku. Wentylator 26 dB słychać jako delikatny szum, 35 dB już jako wyraźny szelest, a 45 dB zaczyna przeszkadzać przy rozmowie.

Najczęstsze błędy przy podłączaniu wentylatora do wyłącznika światła

Błąd 1 Praca bez miernika. Śrubokręt neonowy pokazuje fazę, ale nie wykryje przewodu neutralnego pod napięciem w obwodzie z wyłącznikiem różnicowoprądowym. Skutkiem jest podanie fazy na N wentylatora i brak pracy silnika, a po jego dotknięciu porażenie.

Błąd 2 Podłączenie szeregowe wentylatora z żarówką. Szeregowe połączenie dwóch odbiorników powoduje spadek napięcia na każdym z nich; żarówka świeci słabiej, wentylator nie osiąga obrotów nominalnych i grzeje się.

Błąd 3 Skręcanie przewodów bez złączek. Skręt goły w puszcze utlenia się po kilku latach, rośnie rezystancja, pojawia się grzanie i iskrzenie. To jedna z głównych przyczyn pożarów instalacji domowych.

Błąd 4 Ignorowanie uziemienia. Obudowa metalowa bez podłączonego PE staje się niebezpieczna przy przebiciu izolacji silnika. Nawet jeśli domowa instalacja nie ma PE w puszcze, doprowadź go z rozdzielnicy osobnym przewodem.

Błąd 5 Użycie zbyt cienkiego przewodu. Przekrój 1,0 mm² wystarczy do LED, ale przy dłuższych trasach (powyżej 15 m) powoduje spadki napięcia i grzanie kabla. Bezpieczne minimum to 1,5 mm² dla każdego obwodu wentylatora.

Błąd 6 Brak instrukcji producenta. Każdy model ma inną konfigurację zacisków i inny próg zadziałania timera. Schemat ogólny nie zastępuje dokumentacji technicznej dostarczonej z urządzeniem.

Błąd 7 Podłączenie wentylatora do przewodu neutralnego w sposób przerywający ciągłość. N jest wspólny dla całego obwodu; jego przerwanie wyłącznikiem światła spowoduje, że żarówka w innym pomieszczeniu też nie będzie działać prawidłowo.

Kosztorys: samodzielnie czy z elektrykiem

Wariant samodzielny (50-150 zł): wentylator 50-180 zł, przewód 2×1,5 mm² lub 3×1,5 mm² około 1,50-2,50 zł/m, złączki Wago 5×10 zł, puszka podtynkowa 8 zł, kołki rozporowe 5 zł. Czas pracy 1,5-2,5 godziny.

Wariant z elektrykiem (200-400 zł): robocizna 150-250 zł, materiały jak wyżej. Elektryk wystawia protokół pomiarów, który możesz dołączyć do dokumentacji ubezpieczeniowej mieszkania.

Różnica 150-250 zł to cena spokoju: profesjonalista wykona pomiary impedancji pętli zwarcia, sprawdzi działanie wyłącznika różnicowoprądowego i potwierdzi zgodność z normą PN-HD 60364-7-701 dotyczącą pomieszczeń z wilgocią.

Kiedy wezwać elektryka z uprawnieniami

Jeśli w rozdzielnicy nie ma wyłącznika różnicowoprądowego dla obwodu łazienki, montaż powinien wykonać elektryk. Norma PN-HD 60364-7-701 wymaga bowiem ochrony różnicowoprądowej 30 mA w pomieszczeniach z wanną lub prysznicem.

W bloku z lat 60. i 70., gdzie instalacja aluminiowa nie ma PE, prowadzenie nowego obwodu wymaga zgłoszenia do administracji. Bez tego ubezpieczyciel może odmówić wypłaty po szkodzie pożarowej.

Profesjonalny odbiór instalacji obejmuje pomiary: impedancję pętli zwarcia (nie więcej niż 0,5 Ω dla TN-C-S), rezystancję izolacji (minimum 0,5 MΩ), prąd zadziałania wyłącznika RCD (15-30 mA w czasie 0,04 s). Bez tych danych nie masz formalnego potwierdzenia, że instalacja jest bezpieczna.

Jeśli czujesz opór przed dotknięciem przewodów, albo po otwarciu puszki widzisz aluminium w jednej żyle i miedź w drugiej, zatrzymaj się. Połączenie Cu-Al w puszcze wymaga złączki bimetaloowej i wiedzy o tym, jak galwaniczna różnica potencjałów niszczy kontakt po kilku latach.

Test po montażu: trzy proste kontrole

Sprawdź napięcie na zaciskach wentylatora po włączeniu światła: miernik powinien pokazać 230 V ±10% między L a N. Wartość poniżej 210 V sygnalizuje spadki niskiego napięcia albo zły styk w złączce.

Osłuchaj wentylator przez minutę pracy. Łożyska kulkowe pracują cicho i jednostajnie; łożyska ślizgowe bywają głośniejsze od początku, ale metaliczny pisk oznacza uszkodzenie wirnika lub obce ciało w kanale.

Sprawdź, czy światło w innych pomieszczeniach na tej samej fazie nie przygasło. Jeśli tak, przerwałeś przewód neutralny i inny obwód korzysta z N wentylatora. To błąd, który wymaga natychmiastowej poprawki.

Najczęstsze pytania

Jaki przekrój kabla do wentylatora łazienkowego? Minimum 1,5 mm² dla każdego modelu do 0,3 A. Dla tras dłuższych niż 15 m przejdź na 2,5 mm², żeby zminimalizować spadki napięcia.

Jak podłączyć wentylator z timerem do wyłącznika światła? Faza L z wyłącznika idzie na L wentylatora, N z rozdzielnicy na N, dodatkowa faza LT z tego samego obwodu na zacisk LT timera. Timer pobiera sygnał z wyłącznika i odmierza czas wybiegu.

Czy wentylator może pracować razem ze światłem? Tak, i to najczęstszy wariant w polskich mieszkaniach. Jedyny minus to brak pracy po wyjściu z łazienki, ale model z timerem rozwiązuje to za 180-260 zł.

Co zrobić, gdy w puszcze nie ma przewodu ochronnego? Prowadź PE osobnym przewodem żółto-zielonym 1,5 mm² od rozdzielnicy. W starszych blokach konieczna będzie modernizacja całej instalacji, ale w łazience warto ją wykonać dla własnego bezpieczeństwa.

Podłączenie wentylatora łazienkowego do oświetlenia to siedem prostych kroków, jeśli rozumiesz schemat i masz miernik. Kluczowe decyzje to wybór między wersją 2-, 3- i 4-żyłową oraz dobór przekroju kabla. Normą pozostaje 1,5 mm² dla każdego obwodu, a timer za dodatkowe 100-150 zł rozwiązuje problem zapomnienia o wyłączniku.

Dla majsterkowicza z doświadczeniem w pracy z instalacjami niskoprądowymi to zadanie na sobotnie przedpołudnie. Dla osoby bez doświadczenia temat na jedno spotkanie z elektrykiem, który wystawi protokół pomiarów i zdejmie z ciebie odpowiedzialność za ewentualne spięcie. Niezależnie od wybranej ścieżki, efekt jest ten sam: suche fugi, brak pleśni i lustro bez zaparowania po gorącym prysznicu.
