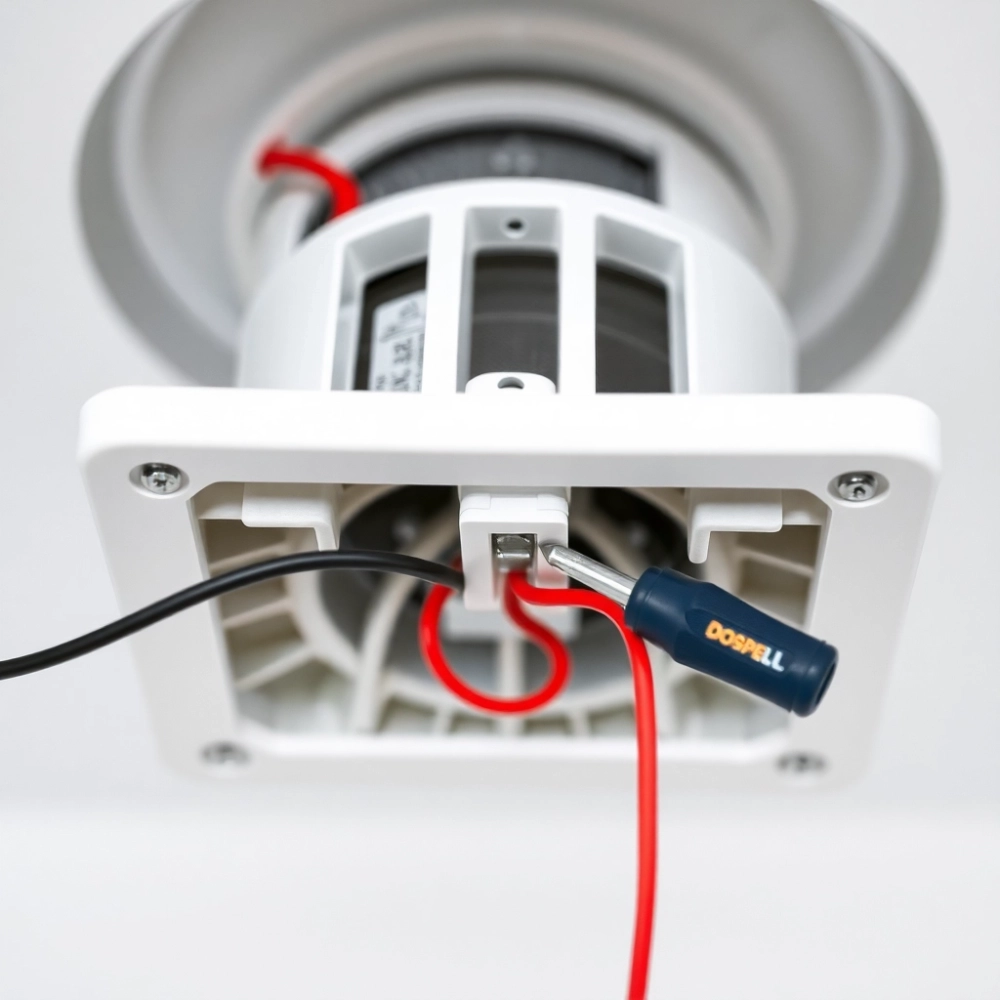

Jak podłączyć wentylator łazienkowy Dospel bez stresu

Wilgoć osiadająca na lustrze po gorącej kąpieli, ciężkie powietrze wypełniające łazienkę rano, uporczywy zapach, który nie chce się rozwiać, i ciemne punkty pleśni pojawiające się w narożnikach przy suficie to sygnały, że wentylacja grawitacyjna nie wyrabia. Samodzielne podłączenie wentylatora łazienkowego Dospel do obwodu oświetlenia potrafi trwale rozwiązać wszystkie trzy problemy, pod warunkiem że przewody zostaną poprowadzone prawidłowo, a praca wykonana ze świadomością ryzyka porażenia. Poniższy przewodnik prowadzi od doboru narzędzi, przez dwa warianty schematu, aż po siedem konkretnych kroków montażu, kończąc na liście błędów, które najczęściej psują cały efekt.

• Potrzebne narzędzia i przewód do wentylatora Dospel
• Schemat podłączenia wentylatora Dospel z timerem i higrostatem
• Instrukcja montażu krok po kroku (7 etapów)
• Najczęstsze błędy przy podłączaniu wentylatorów Dospel w łazience

Potrzebne narzędzia i przewód do wentylatora Dospel

Do poprawnego montażu potrzebny jest niewielki zestaw, ale każdy element ma znaczenie. Śrubokręt płaski i krzyżakowy z izolowanymi trzpieniami, miernik uniwersalny albo próbnik napięcia, szczypce do ściągania izolacji, trzy złączki Wago 221 (klasyczne zaciskanie śrubowe też wystarczy) oraz kawałek przewodu miedzianego DYcYżo 3×1,5 mm². Ten przekrój sprawdza się przy wentylatorach o poborze do 100 W, a jego elastyczna powłoka ułatwia przeciąganie przez kanał wentylacyjny.

Przy wyborze samego wentylatora Dospel kluczowe są trzy parametry. Średnica króćca musi odpowiadać przekrojowi kanału w ścianie (najczęściej 100 lub 125 mm). Wydajność mierzona w metrach sześciennych na godzinę powinna pokryć sześciokrotność kubatury łazienki (przy 10 m² i 2,5 m wysokości to około 150 m³/h). Klasa szczelności co najmniej IPX4 chroni silnik przed bryzgami wody, a stopień ochrony II pozwala pominąć przewód ochronny PE przy urządzeniach w izolacji podwójnej.

Model z timerem (oznaczany literą T w nazwie) uruchamia wirnik po zgaszeniu światła i wyłącza go po ustawionym opóźnieniu od 1 do 30 minut. Wariant z higrostatem (TH) dokłada czujnik wilgotności, który włącza wentylator automatycznie, gdy przekroczony zostanie próg 60-90% RH. Jeśli łazienka ma wentylację wspólną z kuchnią albo suszysz w niej pranie, higrostat odciąża głowę domownika i oszczędza energię.

Schemat podłączenia wentylatora Dospel z timerem i higrostatem

Wentylator dwużyłowy (modele podstawowe, bez automatyki) pobiera napięcie fazowe L i zerowe N, więc schemat sprowadza się do równoległego wpięcia w obwód lampy sufitowej. Wystarczy doprowadzić przewód z puszki przy lampie do zacisków wentylatora oznaczonych L i N, a PE podłączyć tylko wtedy, gdy korpus urządzenia wymaga uziemienia (klasa I). Brak timera oznacza, że silnik rusza i zatrzymuje się razem ze światłem, co dla wielu osób jest wystarczające, ale nie eliminuje zapachu po pięciominutowej toalecie.

Wentylator z timerem albo higrostatem wymaga trzech żył roboczych. Do zacisku L1 doprowadzane jest napięcie fazowe sterowane wyłącznikiem światła (wentylator działa, gdy pali się lampa). Do L2 podłączany jest przewód fazowy stały, pobierany bezpośrednio z rozdzielni lub z puszki, w której mostek zostawia fazę poza wyłącznikiem. Z tego samego miejsca bierze się N (zero ochronne) oraz PE (ochrona przeciwporażeniowa). Dzięki stałej fazie moduł elektroniczny potrafi odliczać czas po zgaszeniu światła, a higrostat może włączyć silnik w środku nocy, gdy lampa jest wyłączona.

Identyfikacja przewodów w puszce przy lampie to moment, w którym amatorzy popełniają najwięcej błędów. W nowej instalacji (po 2000 roku) przewód brązowy lub czarny to faza, niebieski to zero, żółto-zielony to ochrona PE. W starych domach miernik wskazuje fazę dopiero po włączeniu światła, dlatego próbnik dwubiegunowy jest bezpieczniejszy niż neonówka wkrętakowa, która przy zbyt małym napięciu może nie zaświecić.

Instrukcja montażu krok po kroku (7 etapów)

1. Znajdź puszkę przy lampie. Zwykle ukryta pod sufitem albo bezpośrednio przy wylocie kanału wentylacyjnego. Odłącz bezpiecznik obwodu oświetlenia, otwórz pokrywę i zrób zdjęcie układu przewodów telefonem, zanim cokolwiek odkręcisz. Dokumentacja przyda się, gdy trzeba będzie przywrócić stan wyjściowy.

2. Zidentyfikuj przewody. Włącz ponownie napięcie, miernikiem zmierz potencjał każdej żyły wobec PE. Przewód z napięciem 230 V względem ochrony to faza. Po pomiarze natychmiast wyłącz bezpiecznik. Pomyłka w tym kroku oznacza zwarcie przy pierwszym uruchomieniu, dlatego etykietowanie kolorową taśmą izolacyjną (czerwona L, niebieska N, żółto-zielona PE) eliminuje ryzyko.

3. Poprowadź kabel do wentylatora. Od puszki do szyjki wentylatora ciągnij przewód DYcYżo 3×1,5 mm² w korytku lub peszelu. Peszel chroni izolację przed uszkodzeniami mechanicznymi i ułatwia ewentualną wymianę w przyszłości. W ścianie murowanej najlepiej wykuć bruzdę, włożyć peszel, a następnie zatynkować; w suficie podwieszanym przewód biegnie bezpośrednio po stropie.

4. Podłącz równolegle do lampy. W puszce zewrzyj zacisk fazowy wentylatora (L1) z fazą wyjściową wyłącznika, a N mostkuj z zerem lampy. Przy wariancie z timerem dodaj mostek z fazy stałej (przed wyłącznikiem) do L2. Każde połączenie zabezpiecz Wago 221, które w porównaniu ze skręcaniem drutu i zawijaniem taśmą izolacyjną zapewnia stały docisk i nie luzuje się pod wpływem wibracji silnika.

5. Zabezpiecz złączki. Po wsunięciu przewodów do złączek sprawdź, czy każda żyła sięga metalowej prowadnicy, a pomarańczowa dźwignia zatrzaskuje się wyraźnym kliknięciem. Luźna złączka to najczęstsza przyczyna iskrzenia i przepalenia styków w puszcze, a samonaprawiający się mechanizm Wago reaguje na ten problem lepiej niż śrubowe kostki ceramiczne.

6. Zamontuj obudowę i wirnik. Korpus wentylatora przykręć kołkami rozporowymi 6 mm do ściany lub sufitu, sprawdzając poziomicą, czy szyjka wchodzi w kanał bez skosu. Uszczelka silikonowa na styku korpusu ze ścianą chroni przed cofaniem się powietrza z kanału. Wirnik z łopatkami osadź dopiero po podłączeniu elektrycznym, żeby nie uszkodzić go przypadkiem śrubokrętem.

7. Testuj. Włącz bezpiecznik, zapal światło, poczekaj 10 sekund i sprawdź, czy łopatki ruszają. Wyłącz światło: w modelu z timerem silnik powinien pracować jeszcze przez ustawiony czas. Przy higrostacie podnieś wilgotność w łazience (odkręć gorący prysznic) i obserwuj, czy wentylator samoczynnie rusza mimo zgaszonego światła. Dopiero po tych próbach zamontuj kratkę ozdobną.

Najczęstsze błędy przy podłączaniu wentylatorów Dospel w łazience

Wentylator podłączony do obwodu oświetlenia bez osobnego wyłącznika potrafi zaskoczyć użytkownika, który wchodzi do łazienki nocą tylko na chwilę i nie chce słuchać szumu łopatek przez pół godziny. W takim scenariuszu timer ustawiony na 2-3 minuty daje kompromis między ciszą a skutecznością. W łazienkach z oknem uchylnym lepiej sprawdza się higrostat, bo reaguje na realne stężenie pary wodnej, a nie na sam fakt zapalenia światła.

Gdy instalacja domowa nie ma przewodu ochronnego PE, a wentylator jest klasy II (podwójna izolacja, oznaczona podwójnym kwadratem na tabliczce), uziemienie nie jest wymagane. Wystarczy wtedy dwużyłowy przewód 2×1,5 mm² i pomijasz zacisk PE. W domach z lat 70. i starszych, gdzie cała instalacja aluminiowa jest na jednym bezpieczniku 16 A, wezwij elektryka z uprawnieniami SEP do wymiany obwodu, zanim podłączysz wentylator większej mocy.

PN-HD 60364-7-701 (norma instalacji w pomieszczeniach z wanną lub prysznicem) klasyfikuje łazienkę jako strefę 3 w promieniu 60 cm od krawędzi kabiny. Wentylator montowany na ścianie naprzeciwko prysznica wpada w tę strefę, dlatego wymaga stopnia ochrony co najmniej IPX4 i zasilania wyłącznie z obwodu z wyłącznikiem różnicowoprądowym 30 mA. Bez RCD w rozdzielni nawet poprawnie podłączony wentylator nie spełni wymogów odbioru technicznego.

Czerwone flagi oznaczające moment, w którym samodzielna praca się kończy, to: brak różnicówki w rozdzielni, aluminium w puszce, brak wolnego miejsca na bezpieczniku dla nowego obwodu, ślady wilgoci albo korozji na zaciskach, konieczność przedłużania obwodu o więcej niż 10 m bez dostępu do rozdzielni. W takiej sytuacji elektryk z uprawnieniami SEP nie jest zbędnym kosztem, lecz warunkiem, żeby ubezpieczyciel wypłacił odszkodowanie, gdyby doszło do pożaru.

Kiedy łazienka wymaga wymiany instalacji, a budżet nie pozwala na kompleksowy remont, warto rozważyć wentylator z modułem smart sterowanym przez Wi-Fi lub Zigbee. Taki model pobiera fazę stałą i komunikuje się bezprzewodowo z aplikacją, co pozwala ustawić harmonogram pracy i czułość higrostatu bez otwierania puszki przy lampie. Warunkiem jest jednak stałe napięcie 230 V, które trzeba doprowadzić z rozdzielni, a nie z wyłącznika światła, bo wtedy moduł Wi-Fi traci zasilanie po zgaszeniu lampy i traci łączność.

Po zakończeniu montażu zapisz datę, model urządzenia i ustawienia timera. Karta gwarancyjna Dospel wymaga dowodu zakupu i wpisu instalatora, a regularne czyszczenie łopatek (co 12 miesięcy) przedłuża żywotność łożysk. Kurz osadzający się na wirniku obciąża silnik i podnosi rachunek za prąd nawet o 15%, choć sam pobór wentylatora domowego rzadko przekracza 30 W, więc w skali roku mówimy o kilkudziesięciu złotych.

Łazienka oddychająca świeżym powietrzem po każdej kąpieli, brak zaparowanego lustra rano i cisza, gdy wentylator skończył pracę, to efekt, który rekompensuje pół godziny pracy z miernikiem i wkrętakiem. Jeśli jednak cokolwiek w schemacie wydaje się niejasne, puszka wygląda inaczej niż na rysunku albo miernik wskazuje wartości, których się nie spodziewasz, lepiej poświęcić 150 zł na wizytę fachowca niż tracić cały dzień na szukanie przyczyny przepalonego bezpiecznika.
