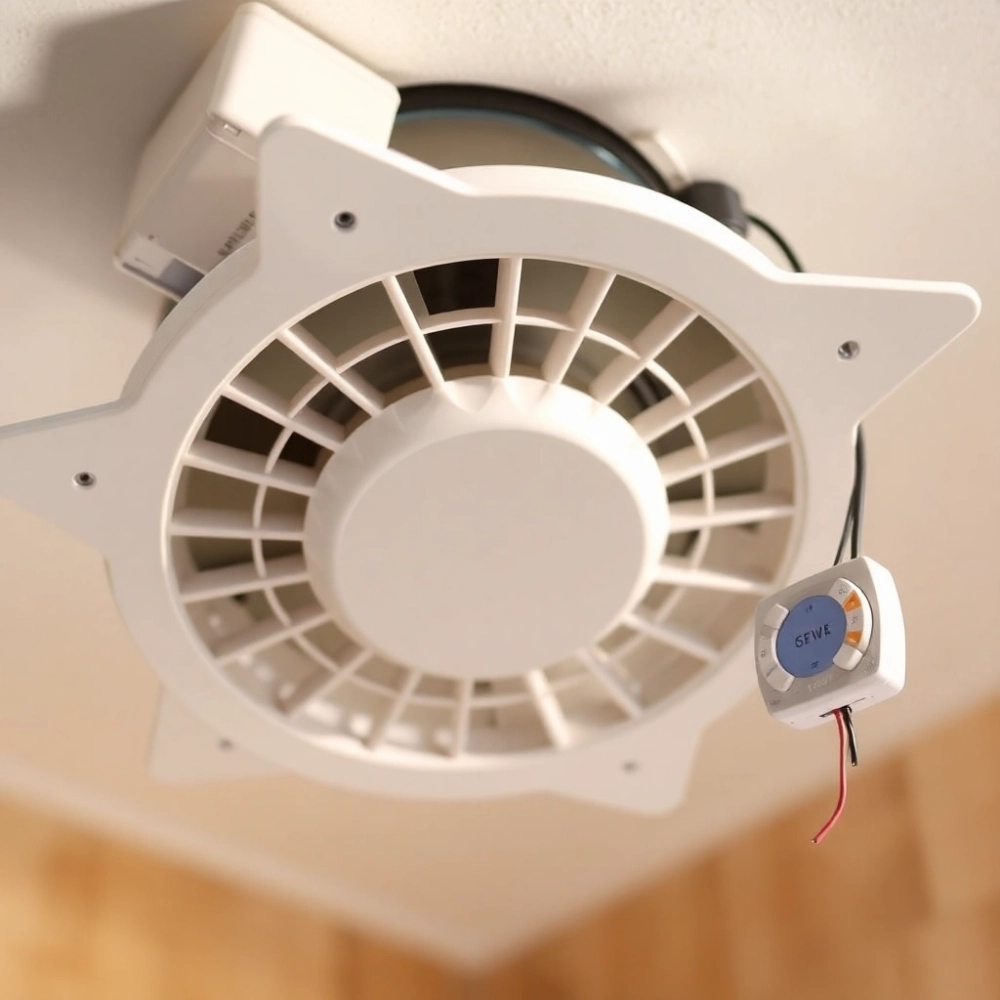

Jak podłączyć wentylator z wyłącznikiem czasowym? Schemat
Żeby podłączyć wentylator łazienkowy z wyłącznikiem czasowym, w puszce muszą być trzy żyły: stała faza (L), faza sterująca z włącznika światła i przewód neutralny (N). Stała faza zasila elektronikę, dzięki czemu wentylator pracuje jeszcze przez ustawiony czas po zgaszeniu światła, w wentylatorach Dalap z elektroniką Z typ 1 do 30 minut. Gdy z sufitu wychodzą tylko dwie żyły robocze, opóźnienie nie zadziała bez dołożenia przewodu albo zmiany sposobu sterowania.

- Jakie przewody są potrzebne, żeby podłączyć wentylator łazienkowy z wyłącznikiem czasowym?
- Kto może to zrobić
- Dwie czy trzy żyły w puszce? Reguła wyboru podłączenia
- Jak podłączyć wentylator łazienkowy z timerem krok po kroku?
- Jak ustawić czas pracy wyłącznika czasowego?
- Jak podłączyć wentylator łazienkowy z czujnikiem wilgotności?
- Dlaczego wentylator z timerem nie działa po podłączeniu?
- Jak wybrać wentylator z wyłącznikiem czasowym?
Jakie przewody są potrzebne, żeby podłączyć wentylator łazienkowy z wyłącznikiem czasowym?
Wentylator z timerem potrzebuje stałego zasilania, przewodu neutralnego i dodatkowego przewodu sterującego, który dostaje napięcie dopiero po włączeniu światła. Najprostszym modelom bez timera wystarczą dwie żyły, co wyjaśnia poradnik BLU o podłączaniu wentylatorów łazienkowych.
| Zacisk w wentylatorze | Skąd przychodzi żyła | Do czego służy |
|---|---|---|
| L | stała faza, zawsze pod napięciem | zasila elektronikę i odliczanie czasu po zgaszeniu światła |
| zacisk sterujący | faza z włącznika światła | daje sygnał startu wentylatora |
| N | przewód neutralny | zamyka obwód zasilania |
| PE | żyła zielono-żółta | tylko gdy model ma taki zacisk na schemacie |
Funkcję każdej żyły ustal próbnikiem lub miernikiem, a nie po kolorze izolacji. Oznaczenia zacisku sterującego różnią się między producentami, więc zawsze porównaj je ze schematem w instrukcji modelu.
Czy do wentylatora podłącza się przewód ochronny PE?
W wentylatorach łazienkowych zwykle nie podłącza się przewodu ochronnego, a o wszystkim decyduje schemat producenta, na co zwraca uwagę poradnik Sklep-Wentylacyjny o podłączaniu wentylatora. Część instrukcji w sieci opisuje PE jako stały element każdego podłączenia; rozbieżność wynika z różnych konstrukcji urządzeń. Jeśli Twój model ma zacisk PE, podłącz go, a jeśli nie ma, zaizoluj żyłę zielono-żółtą w puszce. Tej żyły nigdy nie używa się jako fazy sterującej ani neutralnej.
Kto może to zrobić
Montaż, naprawa, podłączanie i odłączanie elementów instalacji elektrycznej oraz pomiary to w przepisach eksploatacja instalacji. Art. 54 ust. 1 ustawy Prawo energetyczne wymaga od osób, które się nią zajmują, kwalifikacji potwierdzonych świadectwem wydanym przez komisję kwalifikacyjną. Rozporządzenie Ministra Klimatu i Środowiska z 1 lipca 2022 r. (Dz.U. 2022 poz. 1392) obejmuje tym wymogiem instalacje elektroenergetyczne o napięciu do 1 kV, czyli także instalację w domu i mieszkaniu. Świadectwo traci ważność po 5 latach od wydania, dlatego przed zleceniem pracy warto poprosić elektryka o aktualny dokument.
Dwie czy trzy żyły w puszce? Reguła wyboru podłączenia
Liczba i przeznaczenie żył w puszce rozstrzygają, czy timer podłączysz od razu, czy instalację trzeba przerobić.
- Trzy żyły robocze (stała faza, faza z włącznika, neutralny): podłącz je do L, zacisku sterującego i N według schematu.
- Trzy żyły, z których jedna jest zielono-żółta: w praktyce masz dwie żyły robocze i przewód ochronny. Nie zmieniaj funkcji PE; potrzebna jest dodatkowa żyła, którą powinien doprowadzić elektryk.
- Dwie żyły (faza z włącznika i neutralny): opóźnione wyłączenie nie zadziała, bo brakuje stałej fazy. Wybierz wentylator bez timera sterowany światłem, osobny wyłącznik albo doprowadzenie trzeciej żyły.
- Zasilanie z gniazdka: technicznie możliwe, ale zwykle niezalecane.
W starszych budynkach doprowadzenie brakującego przewodu często oznacza dodatkowe prace. Jeśli wystarczy Ci wentylator, który pracuje tylko przy zapalonym świetle, opis prostszego schematu znajdziesz w tekście jak podłączyć wentylator łazienkowy do włącznika światła.
Jak podłączyć wentylator łazienkowy z timerem krok po kroku?
Wentylator z timerem podłączasz wyłącznie przy odłączonym obwodzie: najpierw sprawdzasz brak napięcia i drożność kanału, potem łączysz trzy żyły w listwie zaciskowej, a na końcu zamykasz obudowę i testujesz pracę.
- Wyłącz bezpiecznik obwodu łazienki w rozdzielnicy. Samo zgaszenie światła nie wystarcza, bo stała faza nadal jest pod napięciem.
- Sprawdź próbnikiem lub miernikiem, że żadna żyła w puszce nie ma napięcia.
- Sprawdź kanał: kartka papieru przyłożona do otworu powinna być lekko zasysana.
- Zdejmij pokrywę wentylatora i odszukaj listwę zaciskową, potocznie nazywaną czekoladką.
- Podłącz stałą fazę do L, fazę z włącznika do zacisku sterującego, neutralny do N. Nie zamieniaj fazy z neutralnym.
- Dokręć śruby z wyczuciem albo zatrzaśnij zapadki złączek, potem pociągnij każdą żyłę i sprawdź, czy się nie wysuwa.
- Przykręć obudowę kołkami i wkrętami do ściany lub sufitu, ustaw czas opóźnienia i załóż pokrywę.
- Włącz zasilanie i sprawdź działanie.
Błąd w połączeniach grozi porażeniem prądem, dlatego bez doświadczenia w instalacjach elektrycznych podłączenie powinien wykonać wykwalifikowany elektryk. Dobór miejsca i mocowanie obudowy opisuje instrukcja montażu wentylatora łazienkowego.
Jak ustawić czas pracy wyłącznika czasowego?
Czas opóźnienia ustawia się w elektronice wentylatora, a jego zakres zależy od modelu. W wentylatorach Dalap z elektroniką Z typ 1 wyłącznik czasowy przedłuża pracę do 30 minut, co pokazuje instrukcja ustawień wentylatorów Dalap z wyłącznikiem czasowym. Sposób regulacji w innych urządzeniach podaje ich instrukcja.
Reguła wyjściowa: krótszy czas ustaw, gdy łazienki używa jedna osoba do szybkiego prysznica, dłuższy po kąpieli w wannie albo kilku prysznicach z rzędu. Po kąpieli zamknij drzwi i obejrzyj lustro oraz narożniki sufitu, gdy wentylator się zatrzyma. Skropliny oznaczają, że czas trzeba wydłużyć; jeśli lustro wysycha dużo wcześniej, skróć go.
Rzeczywisty czas pracy zmierzysz stoperem, licząc od zgaszenia światła do zatrzymania wirnika. Ustawienie zmieniaj tylko po wyłączeniu zasilania.
Czy wentylator łazienkowy sam się wyłącza?
Wentylator z wyłącznikiem czasowym wyłącza się sam: po zgaszeniu światła pracuje jeszcze przez zaprogramowany czas, a potem staje. Zwykły wentylator podłączony do światła gaśnie razem z lampą, a podłączony na stałe pracuje, dopóki nie wyłączysz go osobnym wyłącznikiem.
Jak podłączyć wentylator łazienkowy z czujnikiem wilgotności?

Wentylator z higrostatem, tak jak model z timerem, potrzebuje oprócz fazy i neutralnego dodatkowego przewodu sterującego, a rozmieszczenie zacisków określa schemat producenta. Na rynku są też wersje z czujnikiem ruchu. Próg zadziałania czujnika i jego regulację omawia poradnik jak ustawić wentylator łazienkowy z czujnikiem wilgotności.
Dlaczego wentylator z timerem nie działa po podłączeniu?
Większość usterek po montażu wynika z pomylenia stałej fazy z fazą sterującą albo z luźnego zacisku. Gdy wentylator pracuje cały czas lub w ogóle się nie włącza, najpierw sprawdź, czy przewody trafiły do właściwych punktów, jak zaleca poradnik in360 o podłączaniu wentylatora do oświetlenia.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić (przy wyłączonym obwodzie) |
|---|---|---|
| Pracuje bez przerwy, także przy zgaszonym świetle | stała faza na zacisku sterującym | zamianę żył między L a zaciskiem sterującym |
| Gaśnie razem ze światłem, bez opóźnienia | na L trafiła faza z włącznika, brak stałej fazy | czy w puszce jest osobna stała faza |
| Nie rusza po zapaleniu światła | brak neutralnego, luźny zacisk, wyłączony obwód | dokręcenie żył, bezpiecznik, ciągłość przewodu N |
| Po zgaszeniu pracuje za krótko lub za długo | ustawienie timera | regulację w elektronice i pomiar stoperem |
Niezależnie od objawu nie używaj żyły zielono-żółtej jako przewodu roboczego i nie poprawiaj połączeń pod napięciem.
Jak wybrać wentylator z wyłącznikiem czasowym?
Wentylator z timerem dobiera się do średnicy kanału, miejsca montażu i liczby żył w puszce. Modele z wyłącznikiem czasowym występują m.in. w średnicach Ø 100, Ø 125 i Ø 150 mm, a średnica musi pasować do kanału, żeby przepływ powietrza był prawidłowy.
- Średnica: zmierz otwór kanału przed zakupem.
- Ochrona przed cofaniem powietrza: automatyczna żaluzja, zawór zwrotny albo klapka zwrotna.
- Miejsce: poza bezpośrednim strumieniem wody; nad prysznicem tylko model przystosowany do strefy 1 lub 2, co rozwija tekst czy wentylator łazienkowy może być nad prysznicem.
- Sterowanie: timer przy trzech żyłach roboczych, model sterowany światłem przy dwóch.
- Wydajność dopasowana do łazienki: zbyt słaby wentylator nie usunie wilgoci.
Wentylatory Dalap Ø 100 mm z wyłącznikiem czasowym kosztowały w katalogu iWENTYLATORY od 159 do 195 zł z VAT (stan na październik 2026); modele różnią się m.in. rodzajem zabezpieczenia przed cofaniem powietrza i panelem przednim. Po uruchomieniu czyść wentylator co 3-6 miesięcy i kontroluj drożność kanału.
