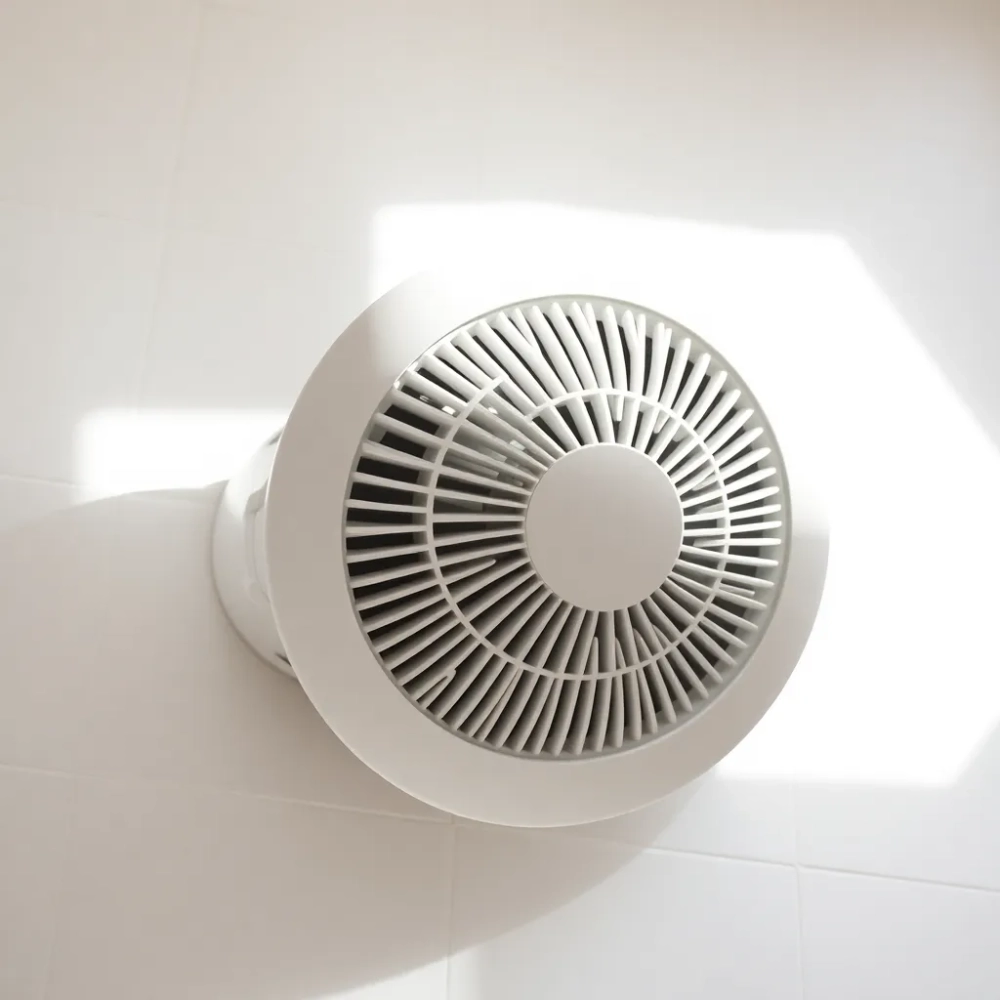

Jak ustawić wentylator łazienkowy z czujnikiem wilgotności

Ustawienie wentylatora łazienkowego z czujnikiem wilgotności to pozornie prosta czynność, która w praktyce decyduje o tym, czy urządzenie faktycznie chroni łazienkę przed grzybem, czy też działa bez sensu: włącza się w środku suchego dnia albo co gorsza pracuje bez przerwy. Wilgotność względna w dobrze wentylowanej łazience po kąpieli skacze z 50 do 80 procent w ciągu kwadransa, a higrostat musi ten skok zmierzyć precyzyjnie i zareagować zanim para zdąży osiąść na fudze.

• Kalibracja higrostatu i dobór progu wilgotności w łazience
• Najczęstsze błędy przy podłączeniu wentylatora z higrostatem
• Konserwacja czujnika wilgotności krok po kroku

Kalibracja higrostatu i dobór progu wilgotności w łazience

Większość wentylatorów łazienkowych z czujnikiem wilgotności ma pokrętło regulacyjne oznaczone symbolami od 40 do 90 procent RH lub po prostu cyframi 1-5. Fabryczne ustawienie (zwykle okolice 60-65 procent) rzadko pasuje do polskich mieszkań, bo nasze łazienki są mniejsze niż zachodnioeuropejskie, a krótsze kanały wentylacyjne szybciej się nasycają parą.

Zacznij od zmierzenia wilgotności w łazience higrometrem nawet tanim, za 30 zł. Zapisz trzy odczyty: rano przy zamkniętych drzwiach, tuż po gorącym prysznicu i godzinę później. Różnica między pierwszym a trzecim pomiarem pokaże, jak szybko pomieszczenie samo wysycha. Gdy naturalne tempo to 15-20 minut, próg higrostatu możesz ustawić niżej, na 55-60 procent. W łazienkach bez okna, gdzie schnięcie trwa godzinami, lepiej podnieść próg do 70 procent, by wentylator nie wyłączał się zbyt wcześnie.

Fizyka tego procesu jest prosta: czujnik pojemnościowy w higrostacie reaguje na zmianę stałej dielektrycznej cienkiej warstwy polimeru, który pochłania parę wodną. Im więcej cząsteczek H₂O wnika w strukturę tworzywa, tym wyższa pojemność kondensatora pomiarowego. Układ elektroniczny porównuje tę pojemność z wartością referencyjną i po przekroczeniu progu zamyka obwód zasilania silnika. Pokrętło na obudowie przesuwa właśnie tę wartość referencyjną, a nie czułość sensora to częste nieporozumienie.

Kolejny krok to określenie histerezy, czyli różnicy między progiem włączenia a wyłączenia. W tańszych modelach wynosi ona 5-8 procent, w droższych 2-3 procent. Histereza zapobiega cyklicznemu włączaniu i wyłączaniu wentylatora przy wahaniach wilgotności tuż wokół progu. Jeśli łazienka ma tendencję do szybkich skoków RH, szeroka histereza bywa zbawienna, choć wydłuża czas pracy silnika po kąpieli.

Optymalny próg dla typowej łazienki 4-6 m² to 60-65 procent RH. Wyższe wartości (70-80 procent) sprawdzają się w łazienkach z ogrzewaniem podłogowym, bo schną szybciej, ale też wolniej oddają wilgoć z glazury. Niższe progi (50-55 procent) mają sens w mikrołazienkach, gdzie każdy gram pary mocno podnosi RH.

Procedura regulacji bez ryzyka porażenia

Wentylator łazienkowy z higrostatem najczęściej montowany jest w strefie 1 lub 2, czyli bezpośrednio nad wanną lub w odległości do 60 cm od kabiny prysznica. Tam każda manipulacja pokrętłem przy włączonym zasilaniu grozi porażeniem, bo obudowa nie musi być antystatyczna, a wilgotne dłonie świetnie przewodzą prąd. Bezpieczna procedura wygląda tak:

• wyłącz bezpiecznik na rozdzielnicy opisany jako „łazienka" lub „wentylator" i przyklej karteczkę z napisem „nie włączać praca przy instalacji",
• odczekaj minutę, aż kondensatory w układzie sterującym się rozładują,
• zdejmij kratkę dekoracyjną wentylatora zwykle trzyma się na zatrzaskach, czasem na jednym wkręcie centralnym,
• zlokalizuj pokrętło lub śrubę regulacyjną w modelach ściennych to mały plastikowy element z podziałką, w kanałowych bywa ukryty pod zaślepką,
• ustaw żądaną wartość zgodnie ze skalą, obracając pokrętło śrubokrętem płaskim 3 mm,
• złóż wentylator, włącz bezpiecznik i przetestuj działanie symulując podwyższoną wilgotność.

Testowanie symulowanej wilgotności to osobna sztuka. Najłatwiej odkręcić na kilka minut gorący prysznic w zamkniętej kabinie z uchylonymi drzwiami do łazienki para musi dotrzeć do czujnika, a nie tylko do sufitu nad prysznicem. Reakcja wentylatora powinna nastąpić w ciągu 30-90 sekund od momentu, gdy higrometr pokaże wartość progową. Zbyt szybka reakcja (5 sekund) sugeruje, że próg jest ustawiony za nisko; brak reakcji po 5 minutach oznacza problem z okablowaniem lub uszkodzony sensor.

Dobór histerezy i czasu opóźnienia wyłączenia

Niektóre wentylatory z higrostatem mają dodatkowy regulator czasu opóźnienia, oznaczony jako „timer off" lub „delay". Określa on, jak długo silnik pracuje po spadku wilgotności poniżej progu zwykle od 1 do 30 minut. W polskich warunkach minimalne sensowne opóźnienie to 3 minuty, optymalne 8-12, a w łazienkach z glazurą i fugą cementową nawet 15-20 minut, bo te materiały oddają wilgoć powoli przez kilka godzin po kąpieli.

Długi czas opóźnienia ma jeszcze jedną zaletę: dosusza kanał wentylacyjny, który sam w sobie bywa rezerwuarem wilgoci. Krótki kanał (do 2 metrów) zasycha w 5 minut, ale dłuższy, prowadzony przez strop do wspólnego pionu, potrzebuje nawet kwadransa intensywnego przepływu, by wilgotne powietrze zostało wypchnięte na zewnątrz budynku.

Najczęstsze błędy przy podłączeniu wentylatora z higrostatem

Wentylator z higrostatem ma trzy lub cztery zaciski przyłączeniowe: L (faza), N (zero), czasem LT (faza sterowana, czyli ta od włącznika światła) oraz PE (uziemienie). Mylenie LT z L to najczęstszy błąd amatorów oba przewody są pod napięciem po włączeniu światła, ale LT zasila jedynie logikę sterującą, a L bezpośrednio silnik. Skutek błędnego podłączenia bywa dramatyczny: higrostat przestaje reagować na wilgotność, bo LT jest podawane tylko przy włączonym świetle, a silnik dostaje fazę ciągłą.

Drugi częsty błąd to brak mostka między L a LT przy pracy wentylatora wyłącznie w trybie higrostatu. Wielu instalatorów podłącza trzy przewody (L, N, PE) i zapomina, że bez zwarcia L-LT układ elektroniczny higrostatu nie ma zasilania. Efekt: wentylator milczy jak zaklęty, choć silnik jest sprawny, a przewody poprawnie prowadzone. Rozwiązanie to pojedyncza zworka wykonana odcinkiem przewodu LY 1,5 mm² w kostce elektrycznej.

Trzecia kategoria błędów dotyczy stref wilgotności. Norma PN-HD 60364-7-701 dzieli łazienkę na cztery strefy: 0 (wewnątrz wanny i brodzika), 1 (nad wanną do wysokości 225 cm), 2 (do 60 cm od krawędzi wanny) oraz 3 (reszta pomieszczenia). Wentylator z higrostatem powinien wisieć w strefie 2 lub 3, mieć stopień ochrony minimum IPX4 (odporność na bryzgi wody z każdego kierunku), a w strefie 1 IPX5. Modele z IP20 lub IP21 nadają się wyłącznie do toalet lub łazienek z oknem, gdzie ryzyko kontaktu z wodą jest minimalne.

Czwarta grupa problemów to niewłaściwy dobór kanału wentylacyjnego. Wentylator z higrostatem, który ssie powietrze przez wąski kanał o przekroju 100 mm z dwoma kolanami 90 stopni, nigdy nie osiągnie deklarowanego wydatku. Sensor zarejestruje wilgotność, włączy silnik, ale przepływ będzie tak słaby, że po 20 minutach pracy RH spadnie zaledwie o 10 procent. Wentylator wyłączy się zbyt wcześnie, łazienka pozostanie wilgotna, a użytkownik uzna, że higrostat jest wadliwy. Tymczasem winne są opory kanału, nie elektronika.

Ostatni, nierzadko pomijany błąd to brak kratki wlotowej lub jej nieprawidłowy montaż. Czujnik higrostatu mierzy wilgotność powietrza przy wlocie wentylatora, ale jeśli kratka jest zaklejona farbą albo częściowo zasłonięta przez listwę sufitową, cyrkulacja jest zbyt słaba i sensor reaguje z dużym opóźnieniem. W skrajnych przypadkach wentylator włącza się dopiero wtedy, gdy para zdąży skroplić się na lustrze i kafelkach.

Kiedy wezwać elektryka zamiast regulować samodzielnie

Jeśli po ustawieniu higrostatu wentylator w ogóle nie reaguje na prysznic trwający 10 minut, przyczyna leży prawdopodobnie w okablowaniu lub uszkodzonym module higrostatu. Brak reakcji po 15 minutach intensywnego parowania to wyraźny sygnał, że potrzebna jest diagnostyka miernikiem napięcia. Samodzielne grzebanie w kostkach elektrycznych bez miernika i doświadczenia kończy się zwarciem, przepalonym bezpiecznikiem, a w najgorszym razie pożarem instalacji.

Drugi sygnał alarmowy to sytuacja, w której wentylator włącza się sam bez wyraźnego powodu i pracuje bez przerwy. Może to oznaczać zwarty sensor (uszkodzony mechanicznie lub zalany wodą), ale też pomyloną fazę z przewodem sterującym oświetleniem. Sprawdzenie wymaga wiedzy o schemacie rozdzielni i dostępu do miernika obie rzeczy lepiej powierzyć elektrykowi z uprawnieniami SEP.

Trzecia sytuacja, w której warto odpuścić samodzielną regulację, to łazienka po remoncie z nową instalacją i certyfikatem odbioru. Grzebanie w takiej instalacji bez wpisu do dokumentacji unieważnia gwarancję i może naruszać warunki ubezpieczenia mieszkania. W takim wypadku elektryk wykonawca powinien dokonać regulacji lub oddać urządzenie do serwisu.

Konserwacja czujnika wilgotności krok po kroku

Czujnik higrostatu nie jest wieczny. Warstwa polimeru pochłaniającego parę starzeje się po 3-5 latach traci czułość, a wentylator zaczyna reagować z opóźnieniem lub nieprawidłowo. Konserwacja sprowadza się do trzech czynności: czyszczenia wlotu, kontroli połączeń i okresowej weryfikacji progu.

Czyszczenie co 3 miesiące

Zdejmij kratkę dekoracyjną i odkurz ją miękką szczotką. Płytka czujnika bywa zakurzona, a kurz działa jak izolator, spowalniając wymianę wilgoci między powietrzem a warstwą polimeru. Wystarczy przetrzeć ją suchym wacikiem lub miękkim pędzelkiem żadnych detergentów, żadnej wody.

Kontrola połączeń co 6 miesięcy

Po wyłączeniu zasilania sprawdź kostki elektryczne, czy przewody nie poluzowały się pod wpływem wibracji silnika. Dokręcenie zacisków śrubokrętem zajmuje 2 minuty i zapobiega grzaniu się styków, które w skrajnych przypadkach topi izolację. Jeśli zauważysz ślady przegrzania (ciemniejsze plamy na plastiku, specyficzny zapach spalenizny), wymień kostkę na nową nie czekaj, aż się stopi.

Weryfikacja progu co 12 miesięcy

Raz w roku powtórz test z higrometrem i prysznicem. Zapisz, po ilu minutach wentylator się włączył i przy jakiej wartości RH. Porównaj z pomiarem sprzed roku jeśli różnica przekracza 10-15 procent RH przy tej samej intensywności parowania, sensor zaczyna się starzeć. Wymiana całego modułu higrostatu (nie samego wentylatora) kosztuje 40-80 zł i zajmuje elektrykowi pół godziny.

Ostatni element konserwacji to kontrola kanału wentylacyjnego, bo zatkany kanał obciąża silnik i skraca żywotność łożysk. Raz na dwa lata zleć przegląd kanału kominiarz lub wentylator specjalista sprawdzi ciąg, usunie kurz i pajęczyny, oceni stan izolacji. Koszt takiego przeglądu to 100-200 zł, a oszczędność na wymianie wentylatora i remoncie zagrzybionej łazienki idzie w tysiące.

Ustawienie wentylatora łazienkowego z czujnikiem wilgotności to nie jednorazowa czynność, lecz proces wymagający uwagi i okresowej kalibracji. Higrostat reagujący z opóźnieniem albo ustawiony na zbyt niski próg zamienia urządzenie z oszczędnego pomocnika w nieustannie pracujący wentylator, który rocznie pochłania kilkanaście złotych więcej niż powinien. Poświęć kwadrans na pomiar, regulację i test łazienka odwdzięczy się suchymi fugami, czystym lustrem i brakiem zapachu stęchlizny.
