Wentylator łazienkowy podłączenie do gniazdka czy na stałe?

Strefy łazienkowe i wymagane IP dla wentylatora

Zanim dotkniesz pierwszego przewodu, musisz wiedzieć, w której strefie łazienki montujesz urządzenie. Norma PN-HD 60364-7-701 dzieli pomieszczenie mokre na cztery obszary, a każdy z nich rządzi się osobnymi regułami. Strefa 0 to wnętrze wanny i brodzika, czyli miejsce, gdzie sprzęt elektryczny praktycznie nie powinien w ogóle się pojawiać. Strefa 1 obejmuje przestrzeń nad wanną do wysokości 2,25 m, a strefa 2 to pas 0,6 m wokół niej oraz 0,6 m wokół prysznica. Strefa 3 to wszystko, co znajduje się dalej niż 2,4 m od krawędzi wanny.

• Strefy łazienkowe i wymagane IP dla wentylatora
• Schemat podłączenia wentylatora łazienkowego 3 przewody
• Wentylator łazienkowy z timerem i higrostatem jak podłączyć
• Najczęstsze błędy przy podłączaniu wentylatora łazienkowego

Wentylator łazienkowy najczęściej trafia na sufit lub wysoko na ścianę, zwykle w obrębie strefy 1 lub 2. W strefie 1 wymagana klasa ochrony to minimum IPX5, co oznacza odporność na strumień wody z każdej strony. W strefie 2 wystarczy IPX4, czyli ochrona przed bryzgami padającymi pod dowolnym kątem. Jeśli wentylator montujesz powyżej 2,25 m i dalej niż 0,6 m od prysznica, formalnie wchodzisz w strefę 3, gdzie wymóg IP zanika, ale inwestorzy zwykle i tak wybierają modele z IPX4 dla bezpieczeństwa.

Ta klasyfikacja ma konkretne uzasadnienie fizyczne. Woda w łazience nie kapie tylko w dół, bo przy gorącym prysznicu powstaje chmura pary, która osiada na wszystkich powierzchniach, łącznie z wentylatorem. Bryzgi z baterii potrafią pokonać dystans dwóch metrów, dlatego strefa 2 jest szersza, niż się wydaje na pierwszy rzut oka. Klasa IPX4 chroni silnik przed zalewaniem, które w innym wypadku prowadzi do korozji uzwojeń i zwarcia międzyfazowego.

Gdy planujesz podłączenie wentylatora łazienkowego, zwróć uwagę na oznaczenia na obudowie. Producent umieszcza tam kod IP, napięcie znamionowe 230 V oraz symbol klasy ochronności. Modele oznaczone II klasą mają podwójną izolację i nie wymagają przewodu ochronnego PE, co bywa ratunkiem w starszych instalacjach. Klasa I wymaga PE i trzyżyłowego kabla, ale daje pełniejsze zabezpieczenie w razie uszkodzenia izolacji wewnątrz urządzenia.

Strefy wilgotności a wybór miejsca montażu

Najlepsze miejsce na wentylator to sufit w strefie 3 lub górna część ściany bocznej w strefie 2. Sufit daje naturalny ciąg powietrza, bo ciepłe, wilgotne powietrze unosi się ku górze i tam powinno zostać wychwycone. Montaż na ścianie bocznej w strefie 1 wymaga uszczelnienia kołnierza silikonem sanitarnym i zostawienia minimum 5 cm luzu między obudową a sufitem, by para mogła swobodnie wpływać do kratki.

Praktyka pokazuje, że wentylator osiowy 100 mm zamontowany na ścianie naprzeciwko drzwi wymienia powietrze znacznie gorzej niż identyczny model w suficie. Różnica wynika z prostego prawa fizyki, a konkretnie z konwekcji naturalnej. Strumień ciepłego powietrza idący do góry trafia na łopatki, zanim opadnie z powrotem w stronę podłogi. Przy montażu ściennym duża część pary zdąży skondensować na lustrze i kafelkach, zanim wentylator w ogóle ją wciągnie.

Jeśli łazienka nie ma wentylacji grawitacyjnej ani kanału w suficie, jedyną opcją bywa montaż ścienny w strefie 2. Wtedy wybierz model kanałowy z króćcem 120 mm, który wciągnie powietrze z większej objętości niż klasyczny osiowy 100 mm. Adapter z 100 na 120 mm kosztuje kilkanaście złotych i pozwala wykorzystać istniejący otwór, ale obniża wydajność o około 8-12% wskutek zaburzeń przepływu na przejściu średnic.

Unikaj montażu wentylatora w strefie 0 i 1 przy kabinie typu walk-in z odpływem liniowym. Para z gorącego prysznica potrafi skroplić się na obudowie i spłynąć do silnika, nawet jeśli klasa szczelności deklaruje IPX5. Wentylator w strefie 1 działa bezawaryjnie średnio 4-5 lat, podczas gdy model w strefie 3 spokojnie wytrzymuje 8-10 lat przy tych samych parametrach pracy.

Schemat podłączenia wentylatora łazienkowego 3 przewody

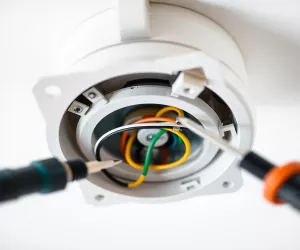

Trzy przewody wychodzące z wentylatora to absolutne minimum dla bezpiecznej instalacji. Przewód brązowy lub czarny to faza L, niebieski to neutralny N, a żółto-zielony to ochronny PE. W starszych mieszkaniach zdarza się brak PE, ale wtedy wentylator musi mieć II klasę ochronności, oznaczoną podwójnym kwadratem na tabliczce znamionowej. Podłączenie urządzenia klasy I do instalacji bez PE grozi porażeniem przy pierwszym przebiciu izolacji.

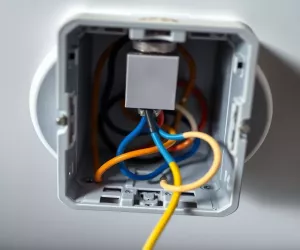

W puszce rozgałęźnej sufitowej spotykają się trzy kable: zasilający z rozdzielni, sterujący od wyłącznika światła i wyjściowy do wentylatora. Faza z wyłącznika światła podaje napięcie na zacisk L wentylatora. Zero z rozdzielni (wspólne dla obwodu) ląduje na zacisku N. Przewód PE z rozdzielni łączysz z PE wentylatora, najczęściej przez złączkę WAGO 221-413 lub kostkę ceramiczną z dokręceniem 0,8 Nm.

Wentylator w wariancie podstawowym ma trzy zaciski: L, N i PE. Po podaniu fazy na L i zamknięciu obwodu przez N silnik rusza. PE nie bierze udziału w pracy, lecz czeka na sytuację awaryjną, gdy napięcie pojawi się na obudowie. Wtedy prąd zwarcia płynie do rozdzielni, wyzwala wyłącznik nadprądowy lub RCD i odcina zasilanie w czasie krótszym niż 30 ms. To ten ułamek sekundy decyduje o życiu lub śmierci przy dotyku mokrą ręką.

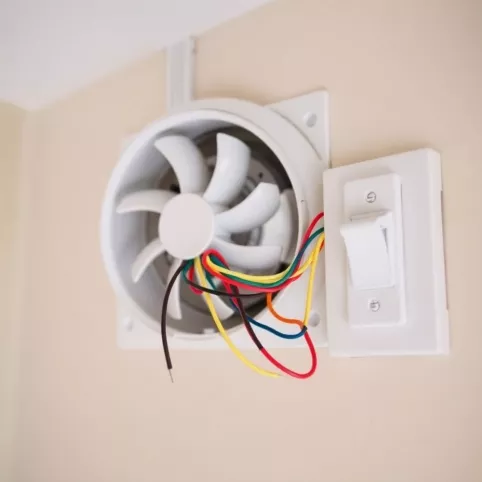

Schemat podłączenia wentylatora łazienkowego 3 przewody wygląda najprościej przy wariancie równoległym ze światłem. Kabel YDYp 3x1,5 mm² z rozdzielni dochodzi do puszki nad sufitem, tam rozdziela się na dwa odejścia: jedno do lampy, drugie do wentylatora. Faza idzie przez wyłącznik światła i wraca do puszki jako faza sterowana, skąd trafia na L wentylatora. Zero i PE bierzesz bezpośrednio z kabla zasilającego. Taki układ sprawia, że wentylator pracuje dokładnie tyle, ile świeci lampa.

Wariant z osobnym wyłącznikiem

Osobny wyłącznik daje pełną kontrolę nad czasem pracy wentylatora, niezależnie od oświetlenia. W tym układzie potrzebujesz podwójnego wyłącznika świecznikowego w jednym ramieniu albo dwóch oddzielnych łączników obok siebie. Kabel zasilający 3x2,5 mm² wchodzi do puszki, faza rozdziela się na dwa wyłączniki, a sterowane fazy wychodzą osobno do lampy i do wentylatora. Zero i PE pozostają wspólne.

Minimalna średnica kabla do wentylatora o mocy do 30 W to 1,0 mm², ale w praktyce stosuje się 1,5 mm² z zapasem na przyszłość. Przy długości trasy powyżej 15 m warto przejść na 2,5 mm², bo spadek napięcia na zbyt cienkim przewodzie obniża prędkość obrotową i wydajność. Standardowa długość od rozdzielni do wentylatora w mieszkaniu 50 m² wynosi 8-12 m, więc 1,5 mm² w zupełności wystarcza.

Wentylator w wariancie trzyprzewodowym bez dodatkowych modułów ma jedną wadę: działa tylko wtedy, gdy włączysz światło. Po wyjściu z łazienki lampa gaśnie i wentylator staje, zanim zdąży usunąć resztki pary. Dlatego do wariantu podstawowego warto od razu dołożyć timer lub higrostat, które wymagają pięciu przewodów zamiast trzech. Dopłata do modelu z timerem to zwykle 60-120 zł, a komfort użytkowania rośnie nieporównywalnie.

Wentylator łazienkowy z timerem i higrostatem jak podłączyć

Wentylator z timerem potrzebuje stałego zasilania fazowego, bo musi odmierzać czas po zniknięciu napięcia sterującego. Schemat zmienia się o tyle, że w puszce pojawia się dodatkowy przewód fazy stałej L1 (nazywany też Ls). Faza sterowana z wyłącznika światła trafia na zacisk LT, a faza stała na zacisk L. Po wyłączeniu światła timer zaczyna odliczać ustawiony czas (zwykle 1-30 minut) i dopiero wtedy odcina silnik.

Wentylator z higrostatem działa jeszcze inaczej, bo sam decyduje o włączeniu na podstawie wilgotności względnej. Czujnik mierzy opór elektryczny higroskopijnego polimeru, którego wartość zmienia się wraz z pochłanianiem pary wodnej. Przy wilgotności powyżej ustawionego progu (zwykle 60-90% RH) układ zamyka przekaźnik i podaje fazę na silnik. Po spadku wilgotności wentylator wyłącza się sam, bez udziału użytkownika.

Schemat podłączenia wentylatora z higrostatem wymaga czterech żył: L, N, PE i dodatkowego przewodu sterującego, który uruchamia silnik. W praktyce wiele modeli łączy obie funkcje: timer odmierza czas wybiegu po spadku wilgotności. Pięciożyłowy kabel YDYp 5x1,5 mm² prowadzisz od rozdzielni do wentylatora, przy czym dwie żyły to faza stała i sterowana, jedna to zero, jedna to PE, a piąta bywa wyjściem sygnałowym do kolejnego urządzenia.

Kiedy timer, kiedy higrostat

Timer sprawdza się w łazienkach używanych regularnie o stałych porach. Wystarczy ustawić wybieg 8-15 minut i wentylator zrobi swoją pracę po każdym prysznicu. Higrostat daje lepsze efekty w łazienkach rzadko używanych albo w domach, gdzie zdarzają się mokre ręczniki suszone na kaloryferze. Tam timer mógłby się nie włączyć, bo nikt nie odkręcił baterii, a higrostat wykryje skok wilgotności i uruchomi wymianę powietrza automatycznie.

Modele z czujnikiem ruchu PIR działają podobnie do timera, ale wyzwalają silnik obecnością osoby w pomieszczeniu. Są wygodne w toaletach gościnnych, gdzie gość może nie wiedzieć, którym wyłącznikiem włączyć wentylator. Koszt takiego urządzenia zaczyna się od 250 zł, a najtańsze modele z samym timerem kosztują 130-180 zł. Różnica zwraca się w ciągu 2-3 lat, bo higrostat eliminuje zbędną pracę silnika i oszczędza prąd.

Montaż wentylatora łazienkowego krok po kroku zaczyna się od odcięcia napięcia w rozdzielni. ⚠️ Wyłącz wyłącznik nadprądowy obwodu łazienki, a dla pewności sprawdź próbnikiem napięcia, czy w puszce faktycznie go nie ma. Dopiero potem otwieraj puszkę i zdejmuj izolację z przewodów. Zanim podłączysz wentylator, sprawdź, czy w kanale wentylacyjnym nie ma gniazda ptaków, bo pióra i gałązki potrafią zatrzymać łopatki w ciągu kilku miesięcy.

Checklist przed startem

• Wiertarka udarowa z wiertłem 8 mm do kołków rozporowych
• Śrubokręt płaski 4 mm i krzyżakowy PH2 z izolacją 1000 V
• Miernik napięcia z atestem SEP, najlepiej z funkcją testu RCD
• Nóż do ściągania izolacji, ściskacz do tulejek kablowych
• Złączki WAGO 221-413 (3x), taśma izolacyjna, kołki 6x40 mm (4 szt.)
• Silikon sanitarny do uszczelnienia kołnierza, szpachelka

Kiedy wezwać elektryka? W trzech sytuacjach, które wykraczają poza zakres domowego majsterkowania. Po pierwsze, gdy brakuje PE w instalacji, a wentylator ma I klasę ochronności. Wtedy potrzebujesz modernizacji rozdzielni albo przewodu ochronnego doprowadzonego osobno, co wymaga uprawnień SEP. Po drugie, gdy rozdzielnia nie ma wolnego miejsca na wyłącznik nadprądowy 6 A, bo dochodzenie nowego obwodu z zapasem mocy to robota dla fachowca. Po trzecie, gdy łazienka jest w strefie 0 lub 1, a chcesz podłączyć dodatkowe gniazdko, na przykład do golarki.

Najczęstsze błędy przy podłączaniu wentylatora łazienkowego

Błąd 1: Podłączenie do gniazdka z przedłużaczem. Przedłużacz leżący na mokrej posadzce to gotowa katastrofa. Nawet model z IP44 nie chroni przed zalaniem styków, bo zaślepka otwiera się przy każdym wyjęciu wtyczki. Prawidłowe rozwiązanie to trwałe połączenie w puszce, bez żadnych ruchomych elementów.

Błąd 2: Zamiana L i N. Niektóre tanie wentylatory pracują na obu kierunkach prądu, ale większość ma wbudowany kondensator rozruchowy na konkretnym zacisku. Zamiana skutkuje brakiem startu lub przegrzewaniem uzwojeń w ciągu kilku minut. Próbnik napięcia przy włączonej fazie rozwiąże wątpliwości, bo wskaże potencjał L względem PE.

Błąd 3: Brak RCD 30 mA. Bez różnicowoprądowego wyłącznika dotknięcie mokrej obudowy przy przebiciu izolacji kończy się piorunowym skurczem mięśni i zatrzymaniem akcji serca. RCD 30 mA odcina zasilanie w 30 ms, zanim prąd uszkodzi mięsień sercowy. Koszt RCD to 80-150 zł, a ratuje życie.

Błąd 4: Użycie cieńszego kabla niż 1,5 mm². Kabel 0,75 mm², popularny w obwodach oświetleniowych LED, nagrzewa się przy poborze 0,3 A wentylatora, bo rezystancja na 10 m trasy wynosi 0,4 Ω. Grzanie skraca żywotność izolacji PVC, która po kilku latach zaczyna pękać i odsłaniać żyły. Konsekwencja to zwarcie w suficie i pożar.

Błąd 5: Montaż bez kołków w suficie kartonowo-gipsowym. Wentylator waży 0,8-1,2 kg i wpada w rezonans przy pracy na niskich obrotach. Sufit z płyt GK wymaga kołków motylkowych lub przejścia przez stelaż do profili CD. Inaczej obudowa zaczyna drgać, hałasować i w końcu wypada z sufitu, lądując na podłodze wanny.

Błąd 6: Brak uszczelnienia kołnierza. Para wodna przenika przez szczelinę między kołnierzem a ścianą, skrapla się w warstwie ocieplenia i po kilku miesiącach pojawia się grzyb. Silikon sanitarny z warstwą 2 mm dookoła kołnierza eliminuje ten problem.

Błąd 7: Podłączenie do wyłącznika światła bez timera. Wentylator wyłącza się w momencie zgaszenia lampy i wilgoć zostaje w łaziance. Po 15 minutach prysznica lustrzanka pokrywa się parą, a po godzinie na fudze między kafelkami pojawia się czarny nalot grzyba, którego usunięcie kosztuje więcej niż droższy wentylator z timerem.

Koszt instalacji w 2026 roku rozkłada się następująco: sam wentylator 130-400 zł, kanał wentylacyjny 40-80 zł, elektryk z uprawnieniami SEP 250-450 zł za robociznę, materiały montażowe (WAGO, kołki, silikon) około 60 zł. Razem zamykasz się w 500-1000 zł za komplet, a efekt to łazienka bez grzyba, z lustrami, które nie zaparowują po 10 minutach od zakończenia kąpieli. Wentylator łazienkowy podłączenie najlepiej zaplanować przed położeniem glazury, bo wtedy ukryjesz kanał w ścianie i uniknijsz widocznych rur na powierzchni.
