Jak podłączyć wentylator łazienkowy do oświetlenia

Wilgotna łazienka bez okna to idealne środowisko dla czarnego nalotu w fugach i zapachu stęchlizny, którego żaden odświeżacz powietrza nie maskuje na dłużej niż kwadrans. Odpowiedź na pytanie, jak podłączyć wentylator łazienkowy do oświetlenia, sprowadza się do kilku konkretnych decyzji: właściwy przekrój przewodu, poprawna kolejność żył w złączce, dopasowanie urządzenia do kubatury pomieszczenia i świadomość, kiedy samodzielny montaż w łazience przechodzi w obowiązek prawny. Poniżej znajdziesz kompletny przepis na instalację w wariancie podstawowym, z timerem oraz z czujnikiem wilgoci, razem z ostrzeżeniami, które elektrycy wpisują do protokołów odbioru.

• Bezpieczniki, strefy IP i klasy ochronności w łazience
• Schematy podłączenia trzech wariantów wentylatora
• Narzędzia, materiały i czego unikać przy łączeniu przewodów
• Montaż krok po kroku, czyli jak podłączyć wentylator łazienkowy do oświetlenia w siedmiu etapach
• Dobór wentylatora do kubatury łazienki i najczęstsze błędy montażu
• Aspekty prawne, ubezpieczeniowe i kiedy wezwać elektryka

Bezpieczniki, strefy IP i klasy ochronności w łazience

Zanim dotkniesz jakiegokolwiek przewodu w łazience, musisz mieć pewność, że w obwodzie nie płynie prąd. Wyłączenie bezpiecznika na rozdzielnicy to dopiero pierwszy krok, ponieważ domowe instalacje bywają opisane markerem, który z czasem się starł. Miernik napięcia z funkcją bezkontaktowej detekcji powinien potwierdzić brak potencjału na każdej żyle, nie tylko na fazowej. Suche dłonie, gumowe rękawice i obuwie na izolowanej podeszwie to elementarna ochrona przed porażeniem, gdyby okazało się, że w rozdzielni pomylono obwody.

Łazienka należy do pomieszczeń o podwyższonym zagrożeniu porażeniowym, dlatego normy dzielą ją na strefy oznaczone cyframi od 0 do 3. Strefa 0 obejmuje wnętrze wanny i brodzika, strefa 1 przestrzeń do 2,25 m nad dnem, strefa 2 sięga 0,6 m poza krawędź wanny do wysokości 2,25 m, a strefa 3 to margines 2,4 m od strefy 2. Minimalne wymagania dla wentylatora montowanego w strefie 1 to klasa ochronności II i stopień ochrony IPX4, w strefach 2 i 3 wystarczy IPX4 przy zasilaniu napięciem 230 V. Klasa ochronności I wymaga przewodu ochronnego PE i jest zarezerwowana dla urządzeń z obudową metalową.

Przewody o przekroju 1,5 mm² wystarczają do wentylatora o mocy do 200 W przy typowej długości obwodu do 15 m, natomiast przy dłuższych trasach lub mocniejszych modelach bezpieczniej sięgnąć po 2,5 mm². Normy dopuszczają takie rozwiązanie w instalacjach pierścieniowych, choć w typowej łazienkowej rozdzielni dominuje układ promieniowy. W praktyce najczęściej spotykany kabel to YDYp 3×1,5 mm² dla wentylatorów klasy II i YDYp 4×1,5 mm² dla klasy I, prowadzony w korytkach lub pod tynkiem.

Jeśli w rozdzielni nie ma wolnego miejsca na dodatkowy wyłącznik nadprądowy, równoległe podpięcie wentylatora do obwodu oświetleniowego staje się sensownym kompromisem. Taki układ ma jednak jedną wadę: wentylator pracuje tylko wtedy, gdy świeci się lampa, więc krótka wizyta w toalecie nie wystarczy do skutecznej wymiany powietrza. Dlatego modele z timerem lub higrostatem zyskały popularność w łazienkach bez okna, bo wydłużają pracę wentylatora nawet po zgaszeniu światła.

Schematy podłączenia trzech wariantów wentylatora

Najprostszy model ma dwa zaciski: L (faza) i N (zero). Faza pobierana jest z przewodu dochodzącego do lampy, zero z kostki w suficie lub z osobnego przewodu w puszce. Po włączeniu światła wentylator rusza, po zgaszeniu zatrzymuje się. To rozwiązanie sprawdza się w toaletach rzadko używanych, gdzie krótki czas wizyty nie przeszkadza w skutecznej wentylacji. Schemat w uproszczeniu wygląda tak: z puszki sufitowej wychodzą trzy żyły do wyłącznika światła, a do wentylatora prowadzisz dwie żyły (L i N) podpięte równolegle do obwodu lampy.

Wentylator z timerem ma trzy zaciski: L (faza zasilająca), N (zero) oraz LT (sterowanie fazą z wyłącznika). Podłączenie polega na doprowadzeniu fazy z wyłącznika światła do zacisku LT, a fazy stałej (pod napięciem po włączeniu bezpiecznika) do zacisku L. Po wykryciu napięcia na LT wbudowany moduł odlicza ustawiony czas, zwykle od 1 do 30 minut, i samodzielnie utrzymuje obroty. To rozwiązanie powstało, ponieważ krótkie wizyty w łazience nie pozwalają na ręczne wydłużenie pracy, a zbyt długa praca bez potrzeby marnuje energię.

Model z czujnikiem wilgoci potrzebuje czterech zacisków: L, N, LT oraz opcjonalnie zacisku do podłączenia zewnętrznego higrostatu. Faza sterująca z wyłącznika światła trafia na LT, faza zasilająca na L, zero na N. Gdy higrostat wykryje wilgotność powyżej progu (zwykle 60-90 % RH), urządzenie uruchamia się automatycznie i pracuje aż do osuszenia powietrza. Mechanizm ten opiera się na zmianie pojemności kondensatora, którego dielektrykiem jest higroskopijny polimer: im więcej pary wodnej pochłania, tym niższa pojemność i wyższa częstotliwość sygnału, co przekłada się na komendę startu.

Przy wyborze wariantu warto przemyśleć scenariusze, w których dany model nie wystarczy. Wentylator 2-żyłowy w dużej łazience z prysznicem typu walk-in nie zdąży usunąć pary po pięciominutowej kąpieli, a 4-żyłowy higrostat w małej toalecie może uruchamiać się przy każdym myciu rąk. Zasada doboru mówi: im krótszy czas pracy po wyjściu z łazienki, tym bardziej rozbudowany moduł automatyki potrzebujesz, ale im prostsza instalacja, tym mniej miejsca na błąd przy podłączeniu.

Narzędzia, materiały i czego unikać przy łączeniu przewodów

Zestaw narzędzi potrzebnych do podłączenia wentylatora łazienkowego do oświetlenia obejmuje: wskaźnik napięcia, ściągacz izolacji, szczypce do cięcia przewodów, wkrętak płaski i krzyżakowy z izolowaną rękojeścią, próbnik fazy oraz latarkę czołową. Do połączeń elektrycznych najwygodniejsze okazują się złączki Wago 221, bo pozwalają szybko wpiąć żyły o różnych przekrojach bez konieczności skręcania i zaciskania. Kostki śrubowe starszego typu wciąż spełniają normy, ale wymagają precyzyjnego dokręcenia i zabezpieczenia taśmą.

Przed rozpoczęciem pracy odłącz nie tylko bezpiecznik oświetlenia, ale i wyłącznik różnicowoprądowy obsługujący łazienkę, jeśli taki istnieje. Połóż suchy kawałek kartonu lub folii na dnie wanny, bo upuszczony śrubokręt może uszkodzić emalię. Puszka sufitowa, w której łączysz przewody, powinna mieć co najmniej 8 cm głębokości, żeby zmieścić trzy lub cztery złączki bez wyginania kabli. W ciasnych puszkach typu P-60 lepiej zastosować dodatkową puszkę rozgałęźną przyklejoną obok istniejącej.

Jeśli kanał wentylacyjny w ścianie ma mniej niż 10 cm przekroju, sam wentylator niewiele zmieni, bo opory przepływu zniweczą jego wydajność. W takiej sytuacji potrzebny jest model o podwyższonym sprężu (co najmniej 40-60 Pa) albo rura aluminiowa elastyczna zwiększająca średnicę kanału. Bez tego nawet wentylator za 600 zł pracuje cicho i nieskutecznie, bo wytłacza mniej powietrza niż deklaruje producent w warunkach laboratoryjnych.

Montaż krok po kroku, czyli jak podłączyć wentylator łazienkowy do oświetlenia w siedmiu etapach

Krok 1 (10 min): Wyłącz napięcie w obwodzie oświetlenia łazienki i sprawdź miernikiem brak potencjału na wszystkich żyłach. Zdejmij klosz lampy sufitowej i odsłoń puszkę rozgałęźną. Udokumentuj telefonem oryginalne podłączenie, żeby w razie pomyłki szybko wrócić do stanu wyjściowego.

Krok 2 (10 min): Zaplanuj trasę przewodu od puszki sufitowej do otworu wentylacyjnego. Najkrótsza trasa to zazwyczaj 30-80 cm w linii prostej, ale w praktyce wymaga wykucia rowka w tynku lub poprowadzenia kabla w korytku natynkowym. W łazienkach z sufitem podwieszanym z płyt kartonowo-gipsowych kanał na kabel wiercisz wiertłem 8 mm i przeciągasz peszel.

Krok 3 (15 min): Doprowadź przewód do puszki wentylatora. Ściągnij izolację zewnętrzną na długości 6 cm, a poszczególne żyły na 10 mm. Żyły oznacz kolorową taśmą lub markery, bo w ciasnej kostce łatwo pomylić L z LT, co skutkuje ciągłą pracą wentylatora niezależnie od pozycji wyłącznika.

Krok 4 (10 min): Połącz żyły w puszce sufitowej za pomocą złączek Wago 221. Faza z wyłącznika trafia do zacisku LT wentylatora, faza stała (pod napięciem po włączeniu bezpiecznika) do L, a zero łączysz z żyłą zerową lampy. W modelach 4-żyłowych dodatkowo łączysz PE z szyną ochronną w puszce, o ile taka istnieje.

Krok 5 (15 min): Zamocuj korpus wentylatora w otworze kanału wentylacyjnego. Większość modeli wsuwana jest w kanał na wcisk i stabilizowana czterema sprężynkami rozporowymi. W murze z betonu komórkowego konieczne bywa użycie kołków rozporowych 6 mm i wkrętów z łbem stożkowym.

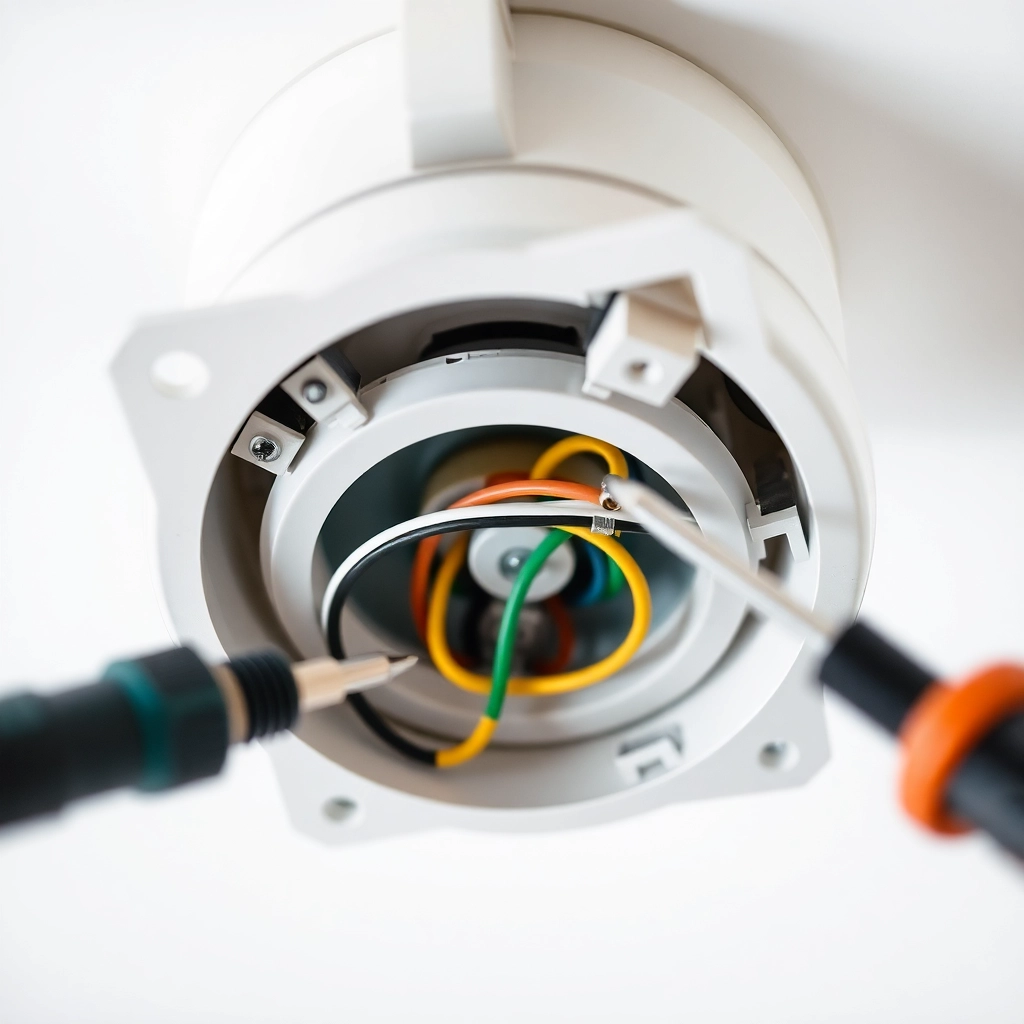

Krok 6 (10 min): Podłącz żyły do zacisków wentylatora według schematu na jego obudowie. Dokręcenie śrub zaciskowych powinno wymagać wyczuwalnego oporu, ale nie siły. Zbyt mocne dokręcenie zrywa gwint w tworzywie, a zbyt luźne powoduje iskrzenie przy rozruchu silnika.

Krok 7 (10 min): Zamontuj kratkę frontową lub panel dekoracyjny, włącz bezpiecznik i przetestuj działanie. W modelach z timerem ustaw pokrętłem czas opóźnienia, w higrostatach ustaw próg wilgotności. Sprawdź, czy przy wyłączonym świetle wentylator nie pracuje samoczynnie (przy podłączeniu L i LT odwrotnie właśnie to się stanie).

Dobór wentylatora do kubatury łazienki i najczęstsze błędy montażu

Wydajność wentylatora mierzona w metrach sześciennych na godzinę (m³/h) musi pokryć kubaturę łazienki od 6 do 10 razy w ciągu godziny, żeby wymiana powietrza była odczuwalna. Dla pomieszczenia o wymiarach 2×2,5×2,7 m (13,5 m³) potrzebujesz modelu o wydajności 81-135 m³/h. Zbyt słaby wentylator suszy powietrze, ale nie wypiera pary wodnej, a zbyt mocny generuje hałas przekraczający 40 dB w nocy, co skutkuje wyłączaniem urządzenia przez domowników.

Najczęstsze błędy, które widuje się w domowych instalacjach, dotyczą nie tyle samego podłączenia, co warunków pracy urządzenia. Pierwszy to montaż wentylatora w strefie 1 bez wymaganego stopnia IPX4, co w praktyce oznacza ryzyko porażenia przy równoczesnym używaniu prysznica. Drugi to brak kanału wentylacyjnego lub jego zatkanie kurzem po remoncie, przez co silnik pracuje na pełnych obrotach przy zerowym przepływie powietrza. Trzeci to podłączenie do obwodu oświetleniowego bez dodatkowego zabezpieczenia, gdy obwód jest już zabezpieczony bezpiecznikiem 10 A i obciążony żyrandolem o mocy 200 W.

Wentylator z higrostatem potrafi reagować na krótkotrwały skok wilgotności, na przykład podczas gotowania w otwartej kuchni połączonej z łazienką. Jeśli to przeszkadza, obniż czułość higrostatu lub zastosuj model z funkcją uczenia się, który rozpoznaje krótkotrwałe i długotrwałe wzrosty wilgotności. Wbrew pozorom, lepszym rozwiązaniem bywa timer włączany ręcznie dodatkowym przyciskiem, bo higrostat w niewielkim pomieszczeniu działa zbyt agresywnie, zużywając silnik szybciej niż deklaruje producent.

Aspekty prawne, ubezpieczeniowe i kiedy wezwać elektryka

Polskie przepisy dopuszczają samodzielne wykonywanie prac elektrycznych w obrębie własnego mieszkania, o ile nie zmienia się sposobu zasilania ani zabezpieczeń. Wymiana gniazdka, podłączenie wentylatora do istniejącego obwodu oświetleniowego czy montaż kinkietu to prace, które możesz wykonać bez uprawnień SEP. Ingerencja w rozdzielnię, wymiana wyłącznika różnicowoprądowego czy przekładanie licznika wymaga już świadectwa kwalifikacyjnego i uprawnień eksploatacyjnych.

Elektryk z uprawnieniami SEP jest niezbędny w sytuacjach, gdy planujesz wydzielić wentylator z osobnego obwodu, zamontować dodatkowy wyłącznik nadprądowy w rozdzielni albo dołożyć gniazdko w łazience. To samo dotyczy łazienek w nowym budownictwie, gdzie odbiór techniczny wymaga protokołu pomiarów impedancji pętli zwarcia, rezystancji izolacji i działania wyłącznika RCD. W takich przypadkach wezwanie fachowca to nie kwestia wygody, lecz wymóg formalny wpisany w przepisy Prawa Budowlanego.

Protokół odbioru instalacji w nowym mieszkaniu obejmuje pomiary: rezystancji izolacji (minimum 0,5 MΩ dla obwodu 230 V), impedancji pętli zwarcia (maksymalnie 1,84 Ω dla zabezpieczenia 16 A) oraz czasu zadziałania wyłącznika RCD (poniżej 30 ms przy prądzie różnicowym 30 mA). Bez tych wyników kierownik budowy nie podpisze oświadczenia o zakończeniu robót, a deweloper nie przekaże kluczy do odbioru. W przypadku starszych budynków samodzielne podłączenie wentylatora do oświetlenia pozostaje w gestii właściciela, ale odpowiedzialność za zgodność instalacji z normami ponosi on sam.

Ostatnią kwestią, o której rzadko się mówi, jest wpływ wentylacji mechanicznej na kanały wentylacji grawitacyjnej w bloku. Włączenie wentylatora w jednej łazience może odwrócić ciąg w sąsiednich kanałach, co skutkuje zasysaniem powietrza z kuchni sąsiada. Rozwiązaniem jest zawór zwrotny montowany na wlocie wentylatora, który przepuszcza powietrze tylko w jednym kierunku. Bez niego komfort własnej łazienki może odbywać się kosztem relacji z sąsiadami, a tego żadna norma nie reguluje wprost.

Wentylator łazienkowy podpięty równolegle do lampy to jedno z najprostszych usprawnień domowej instalacji, jakie możesz wykonać samodzielnie w ciągu jednego popołudnia. Kluczem do bezpieczeństwa pozostaje nie tyle samo podłączenie, ile świadomy dobór modelu, właściwy przekrój przewodu i poszanowanie granic między tym, co wolno zrobić własnoręcznie, a tym, co wymaga uprawnień. Jeśli po lekturze czujesz, że w Twojej łazience warto zainwestować w wentylator z higrostatem, sprawdź wcześniej kubaturę pomieszczenia i zmierz przekrój kanału, żeby nie wymieniać urządzenia po sezonie.
