Zrób to sam: podłącz wentylator łazienkowy z czujnikiem wilgotności
Nadmiar wilgoci w łazience to nie tylko dyskomfort to prosta droga do pleśni, odklejających się płytek i niszczejących mebli. Ręczne włączanie wentylatora za każdym razem, gdy para osiada na lustrze, jest niewygodne i nieefektywne, szczególnie gdy wychodzisz z domu wcześnie rano lub wracasz późno wieczorem. Czujnik wilgotności rozwiązuje ten problem automatycznie urządzenie samodzielnie wykrywa podwyższony poziom wilgoci i uruchamia wentylację bez żadnej twojej interwencji. Podłączenie takiego systemu nie wymaga specjalistycznej wiedzy, ale precyzja przy łączeniu przewodów fazowych i neutralnych ma kluczowe znaczenie dla bezpieczeństwa oraz trwałości całego układu.
- Przygotowanie narzędzi i komponentów
- Podłączenie przewodów wentylatora z czujnikiem wilgotności
- Testowanie i ustawienie progu wilgotności
- Jak podłączyć wentylator łazienkowy z czujnikiem wilgotności
Przygotowanie narzędzi i komponentów
Zanim dotkniesz jakiegokolwiek przewodu, upewnij się, że masz kompletny zestaw narzędzi. Brak jednego elementu podczas instalacji oznacza przerwy i potencjalne błędy. Podstawowy arsenał obejmuje śrubokręt płaski i krzyżakowy, obcinaki do przewodów, stripker do ściągania izolacji oraz miernik napięcia ten ostatni to absolutna konieczność, nie ruszaj niczego bez niego. Przyda się również wiertarka z kompletem wierteł, poziomica, silikon sanitarny oraz uchwyty kablowe. Jeśli pracujesz w starym budownictwie, gdzie instalacja może być wyzwania, miej pod ręką próbnik fazy i zestaw wymiennych bezpieczników.
Wentylator łazienkowy dobiera się przede wszystkim pod kątem wydajności, ale parametry elektryczne są równie istotne. Typowy wentylator osiowy lub promieniowy pracuje przy napięciu 230 V AC i częstotliwości 50 Hz, pobierając od 30 do 100 W mocy. Wydajność powietrza w przedziale 80-200 m³/h wystarcza do większości łazienek o powierzchni do 15 m². Zwróć szczególną uwagę na klasę szczelności IP rating na poziomie IP44 lub wyższym gwarantuje ochronę przed wilgocią i bryzgami wody, co jest absolutely necessary w środowisku łazienkowym.
Czujnik wilgotności, zwany higrostatem, to elektroniczne oko całego systemu. Najczęściej stosowane są czujniki pojemnościowe, które reagują na zmiany wilgotności powietrza w zakresie 40-90% RH. Sygnał wyjściowy może mieć formę przekaźnika on/off lub sygnału analogowego 0-10 V wybór zależy od sterownika wentylatora. Czujniki z wyświetlaczem cyfrowym umożliwiają precyzyjne ustawienie progu załączenia, podczas gdy modele z potencjometrem są tańsze, ale mniej dokładne. Montuj czujnik z dala od bezpośredniego strumienia wody idealna wysokość to 1,5-1,8 m od podłogi.
Przewody elektryczne muszą spełniać normy budowlane i być odpowiednio zwymiarowane. Standardowy przewód trójżyłowy (fazowy, neutralny i ochronny) o przekroju 1,5 mm² wystarcza do większości instalacji, ale przy długościach przekraczających 20 m rozważ 2,5 mm² dla minimalizacji spadków napięcia. Kolorystyka przewodów w Polsce to: brązowy lub czarny dla fazy, niebieski dla neutralnego i żółto-zielony dla ochronnego ich prawidłowe rozpoznanie to fundament bezpiecznego podłączenia.
Podłączenie przewodów wentylatora z czujnikiem wilgotności
Przed przystąpieniem do jakichkolwiek prac wyłącz bezpiecznik obwodu łazienkowego i sprawdź miernikiem trzykrotnie, czy w przewodach nie ma napięcia. To nie jest przesada prąd elektryczny przy 230 V może spowodować zatrzymanie akcji serca, a błąd pomiarowy zdarza się nawet doświadczonym elektrykom. Po potwierdzeniu braku napięcia możesz przystąpić do rozmieszczenia komponentów. Wentylator montuj minimum 2,2 m nad podłogą, najlepiej jak najbliżej sufitu, gdzie gromadzi się najwięcej wilgotnego powietrza. Czujnik wilgotności umieść na przeciwległej ścianie od wentylatora, aby mierzył średnią wilgotność pomieszczenia, a nie tylko strugę nawiewanego powietrza.

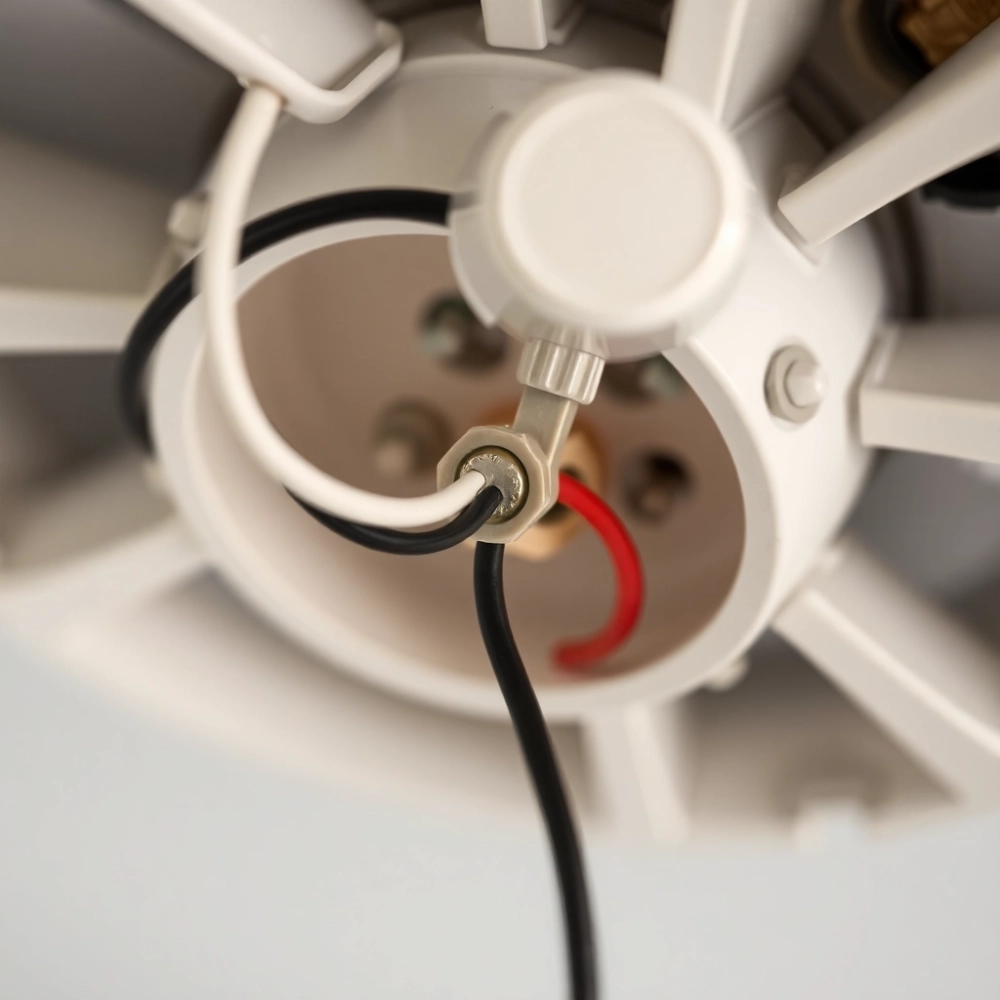

Schemat połączeń opiera się na przekaźniku czujnika wpiętym szeregowo w przewód fazowy wentylatora. Przewód fazowy (brązowy lub czarny) z puszki elektrycznej podłącz do zacisku L czujnika wilgotności. Następnie wyjście z przekaźnika czujnika (oznaczone często jako L' lub COM) poprowadź do zacisku L wentylatora. Przewód neutralny (niebieski) łączysz bezpośrednio z puszki do zacisku N wentylatora, pomijając czujnik, ponieważ element ten steruje tylko obwodem fazowym. Przewód ochronny (żółto-zielony) podłącz do zacisku PE wentylatora to sprawa życia i śmierci w przypadku awarii izolacji.
Jeśli wybrałeś czujnik z sygnałem analogowym 0-10 V, logika połączeń jest inna. W takim przypadku potrzebujesz wentylatora wyposażonego w sterownik obsługujący sygnał analogowy zwykły wentylator on/off nie zadziała prawidłowo. Przewód sygnałowy biegnie wtedy od czujnika do sterownika wentylatora, przenosząc informację o aktualnej wilgotności. Wentylator w tym układzie nie włącza się gwałtownie, lecz płynnie zwiększa obroty wraz ze wzrostem wilgoci to rozwiązanie droższe, ale komfortowsze i bardziej energooszczędne. Pamiętaj, że oba urządzenia muszą być zasilane napięciem 230 V zgodnie z instrukcjami producenta.
Opcjonalne elementy rozbudowują funkcjonalność systemu o dodatkowe możliwości. Timer opóźniający wyłączenie wentylatora po spadku wilgotności jest niezwykle przydatny typowo ustawia się go na 5-30 minut, aby wentylator kontynuował pracę i usunął resztki wilgoci. Przycisk ręcznego załączenia pozwala wymusić wentylację niezależnie od czujnika, na przykład podczas długiego gotowania bez pary wodnej. Dioda LED sygnalizująca status pracy ułatwia diagnostykę zielona oznacza normalne funkcjonowanie, czerwona wskazuje na awarię czujnika lub przekaźnika. Wszystkie te elementy instaluje się w podobny sposób, wpinając je w obwód szeregowy obok czujnika wilgotności.
Testowanie i ustawienie progu wilgotności
Po zakończeniu podłączeń przywróć zasilanie i rozpocznij testy od sprawdzenia podstawowej funkcjonalności. Wentylator powinien uruchomić się automatycznie, gdy zwiększysz wilgotność w łazience najprostszym sposobem jest włączenie ciepłej wody pod prysznicem na kilka minut i zamknięcie drzwi. Obserwuj, czy wentylator załącza się płynnie i czy nie występują nietypowe dźwięki czy wibracje. Przy prawidłowej instalacji urządzenie powinno ruszyć w ciągu kilkunastu sekund od wzrostu wilgotności opóźnienie dłuższe niż minutę może oznaczać nieprawidłowe podłączenie przewodów fazowych lub awarię samego czujnika.
Ustawienie progu wilgotności to kwestia indywidualnych preferencji i warunków panujących w łazience. Typowy zakres to 60-70% RH poniżej 60% powietrze jest na ogół wystarczająco suche, powyżej 70% ryzyko rozwoju pleśni znacząco wzrasta. W małych łazienkach z ograniczoną wentylacją ustaw próg nieco wyżej, aby uniknąć ciągłej pracy wentylatora. W łazienkach z oknem, gdzie naturalna wymiana powietrza wspomaga wentylację, można zejść do 55-60%. Każdy czujnik ma swoją tolerancję po kilku dniach użytkowania dostosuj ustawienie, jeśli wentylator załącza się zbyt często lub zbyt rzadko. Regulacja odbywa się poprzez potencjometr lub menu cyfrowe, zależnie od modelu czujnika.
Automatyczne wyłączenie po spadku wilgoci to druga połowa poprawnej pracy systemu. Gdy wilgotność spadnie poniżej ustawionego progu, przekaźnik w czujniku rozłącza obwód i wentylator powinien zatrzymać się w ciągu kilku sekund. Jeśli urządzenie pracuje dalej, sprawdź, czy nie masz aktywnego timera opóźniającego wyłączenie to częsta przyczyna pozornej usterki. Kolejna możliwość to niewłaściwe podłączenie przewodów, gdzie wentylator otrzymuje zasilanie niezależnie od czujnika. W takim przypadku natychmiast wyłącz bezpiecznik i skontroluj całą instalację.
Eksploatacja systemu wymaga regularnych czynności konserwacyjnych. Co trzy do sześciu miesięcy oczyść wirnik wentylatora z nagromadzonego kurzu i osadów zanieczyszczone łopatki zmniejszają wydajność nawet o 30% i generują niepotrzebny hałas. Przewody elektryczne kontroluj raz w roku pod kątem stanu izolacji i ewentualnych poluzowanych połączeń. Czujnik wilgotności może z czasem ulegać dryftowi jeśli zauważysz, że wentylator załącza się przy wilgotności wydającej się niższej niż ustawiony próg, przetestuj czujnik miernikiem wzorcowym lub rozważ jego wymianę. Właściwie konserwowany system będzie działać bezawaryjnie przez wiele lat, chroniąc łazienkę przed wilgocią i związanymi z nią problemami zdrowotnymi oraz materialnymi.
Jak podłączyć wentylator łazienkowy z czujnikiem wilgotności
Jakie są podstawowe wymagania dotyczące wentylatora łazienkowego i czujnika wilgotności?
Wentylator powinien być modelem osiowym lub promieniowym, zasilanym napięciem 230 V AC 50 Hz, o mocy maksymalnej 30‑100 W, przepływie powietrza 80‑200 m³/h i klasie szczelności co najmniej IP44. Czujnik wilgotności (higrostat) musi być typu pojemnościowego, pracującym w zakresie 40‑90 % RH, z wyjściem przekaźnikowym on/off lub sygnałem 0‑10 V. Wszystkie podzespoły powinny mieć odpowiednie certyfikaty i być przeznaczone do montażu w łazience.
Gdzie najlepiej zamontować wentylator i czujnik wilgotności, aby działały poprawnie?
Wentylator instaluje się na wysokości co najmniej 2,2 m nad podłogą, najlepiej przy suficie, w miejscu zapewniającym swobodny przepływ powietrza z całego pomieszczenia. Czujnik wilgotności montuje się na ścianie na wysokości 1,5‑1,8 m, z dala od bezpośredniego strumienia wody (np. prysznica) i źródeł ciepła, tak aby mierzył rzeczywistą wilgotność powietrza w pomieszczeniu.
Jak prawidłowo podłączyć przewody elektryczne wentylatora do czujnika wilgotności?
Przewód fazowy (L) prowadzi najpierw do zacisku L czujnika, a następnie wyjście przekaźnika czujnika łączy się z przewodem fazowym wentylatora. Przewód neutralny (N) i ochronny (PE) podłącza się bezpośrednio do wentylatora zgodnie ze schematem. Jeśli czujnik dysponuje wyjściem 0‑10 V, należy wykorzystać odpowiedni moduł sterujący, który zamieni sygnał na załączenie wentylatora. Ważne jest dokładne oznakowanie zacisków L, N, PE oraz styków przekaźnika, aby uniknąć pomyłek.
Jak ustawić próg wilgotności, aby wentylator włączał się automatycznie?
Większość higrostatów wyposażona jest w potencjometr lub cyfrowy wyświetlacz do regulacji progu. Typowa wartość to 60‑70 % RH. Ustawić pokrętło lub wprowadzić wartość w menu czujnika tak, aby po przekroczeniu wilgotności wentylator uruchomił się, a po spadku poniżej progu wyłączył się po ustawionym opóźnieniu czasowym (np. 5‑30 min). Po regulacji zaleca się sprawdzić działanie w rzeczywistych warunkach łazienki.
Jakie narzędzia są potrzebne do instalacji i jakie środki bezpieczeństwa należy zachować?
Do montażu potrzebne będą: śrubokręt, stripper do przewodów, miernik napięcia, wiertarka z wiertłami, poziomica, silikon sanitarny oraz uchwyty kablowe. Przed przystąpieniem do jakichkolwiek prac należy wyłączyć zasilanie w rozdzielni i upewnić się, że napięcie nie występuje za pomocą miernika. Wszystkie połączenia elektryczne muszą być wykonane zgodnie z lokalnymi przepisami, a obudowy czujnika i wentylatora muszą mieć odpowiednią klasę szczelności.
Jak przeprowadzić test działania systemu po podłączeniu?
Po włączeniu zasilania należy sprawdzić, czy wentylator uruchamia się natychmiast po wzroście wilgotności powyżej ustawionego progu. Następnie obniżyć wilgotność (np. otwierając okno) i upewnić się, że wentylator wyłączy się po upływie ustawionego opóźnienia. Podczas pracy trzeba nasłuchiwać nietypowych dźwięków oraz sprawdzić stabilność mocowania. Zaleca się również przeprowadzenie kontroli wzrokowej połączeń elektrycznych i szczelności obudowy.
