Jak podłączyć wentylator łazienkowy do światła i uniknąć błędów

Zaparowane lustro po gorącym prysznicu, ciężkie powietrze, zapach wilgoci zaglądający z rogów sufitu to codzienność tysięcy łazienek bez sprawnej wentylacji. Wentylator łazienkowy podłączony do obwodu oświetlenia rozwiązuje problem automatycznie: wchodzisz, zapalasz światło, urządzenie rusza; wychodzisz, gasisz nawiew milknie. Poniżej znajdziesz pełną instrukcję montażu wentylatora łazienkowego, listę narzędzi, schemat podłączenia oraz sytuacje, w których bezpieczniej sięgnąć po fachowca.

• Jakie narzędzia i przewody przygotować przed montażem
• Schemat podłączenia wentylatora do oświetlenia krok po kroku
• Wentylator łazienkowy z timerem jak podłączyć prawidłowo
• Najczęstsze błędy przy montażu wentylatora w łazience
• Jak dobrać wentylator łazienkowy do kubatury pomieszczenia
• Kiedy wezwać elektryka
• Checklista po montażu

Jakie narzędzia i przewody przygotować przed montażem

Zanim wbijesz pierwszy kołek, połóż na podłodze wszystko, czego dotkniesz w ciągu następnej godziny. Porządny zestaw skraca montaż wentylatora łazienkowego o połowę i eliminuje nerwowe bieganie do piwnicy po zapomnianą złączkę.

Potrzebujesz śrubokręta izolowanego (1000 V) zwykły model przebija izolację przewodu przy pierwszym mocniejszym naciśnięciu. Miernik napięcia to absolutne minimum: tani próbnik neonowy bywa mylący w starych instalacjach, gdzie przewód ochronny bywa pod napięciem. Do tego wiertarka z wiertłem 6 mm, kołki rozporowe, nóż monterski, złączki Wago 221 (trzy- i pięciotorowe) zamiast skręcania żył taśmą, oraz poziomica krótsza niż 40 cm.

Przewód dobierasz do odległości puszki od wentylatora. Do 8 metrów wystarczy YDYp 3×1,5 mm². Przy dłuższych trasach (15-20 m) sięgnij po 3×2,5 mm², bo spadek napięcia na zbyt cienkiej żyle powoduje, że silnik wentylatora grzeje się i traci moc. W ścianie mokrej kładź przewód w peszelu, w suchej możesz poprowadzić go natynkowo w korytku.

Bezpiecznik wyłączony, miernik w dłoni. Nawet jeśli „wiesz, który to bezpiecznik" sprawdź miernikiem każdy przewód w puszcze. Porażenie prądem 230 V zatrzymuje serce w ułamku sekundy, a skuteczna resuscytacja w łazience samodzielnie graniczy z cudem.

Przygotuj też kawałek suchej szmatki i krótką drabinę. Sufit łazienki bywa śliski od skroplin, a wentylator wisi zwykle tam, gdzie kąpiel zostawia najwięcej pary. Mokra ręka na metalowej krawędzi obudowy to częsta przyczyna wypadków przy domowym montażu.

Schemat podłączenia wentylatora do oświetlenia krok po kroku

Zasada jest prosta: wentylator łazienkowy podłączasz równolegle do lampy, a nie szeregowo. Szereg oznaczałby, że prąd płynący przez żarówkę musi najpierw przejść przez silnik silnik dostałby ułamek napięcia i spalił się po kilku dniach.

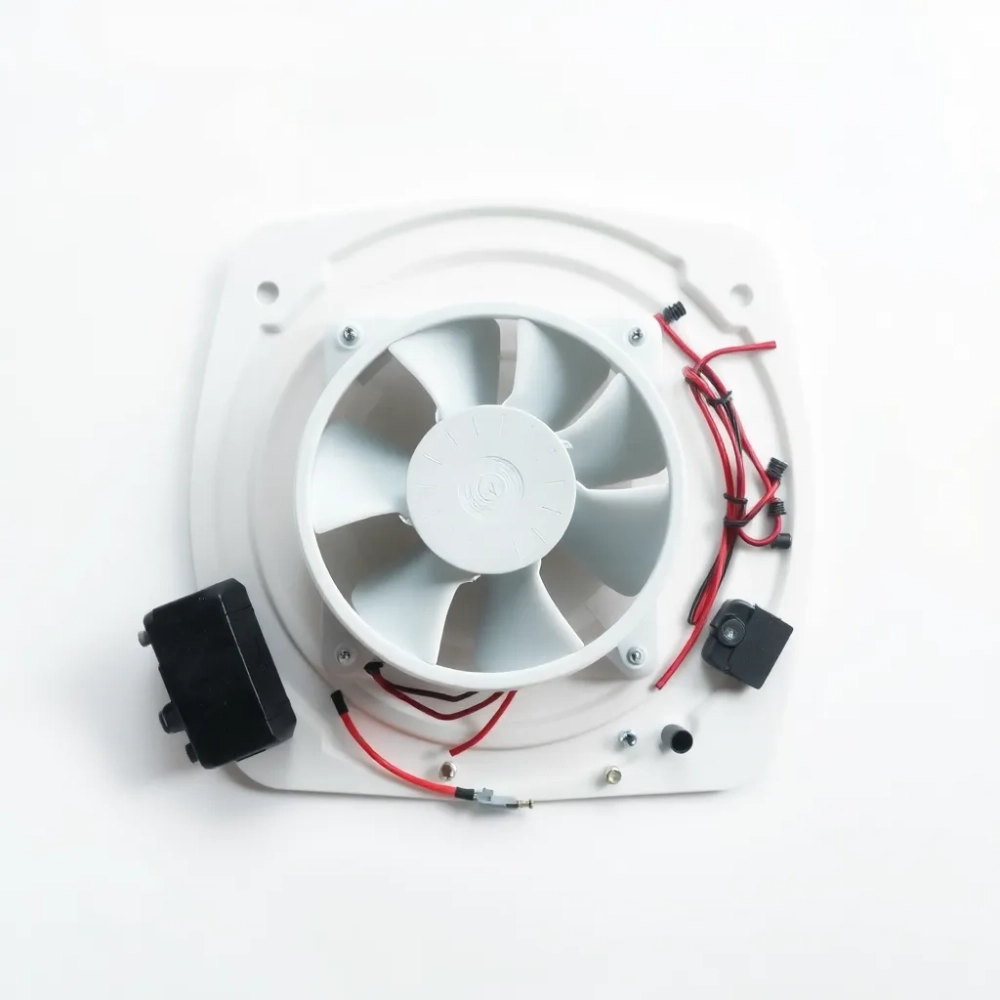

W puszcze przy lampie odnajdujesz trzy żyły: brązową lub czarną (faza L), niebieską (neutralny N) oraz żółto-zieloną (ochronny PE). Do tej puszki doprowadzasz nowy przewód prowadzący do wentylatora. Wewnątrz obudowy wentylatora znajdziesz zaciski oznaczone literami L, N, PE a w modelach z timerem dodatkowy LT (faza sterująca po wyłączeniu światła).

Połączenie wykonujesz w trzech punktach. Fazę z instalacji łączysz z fazą wentylatora. Neutralny z neutralnym. Ochronny z ochronnym pominięcie PE w urządzeniu I klasy ochronności oznacza, że w razie uszkodzenia izolacji napięcie pojawi się na metalowej kratce, której dotkniesz mokrą dłonią.

Złączki Wago 221 zastępują tradycyjne kostki porcelanowe. Działają na sprężynie: wciskasz odizolowaną żyłę, zacisk trzyma ją na tyle mocno, że nie wypada nawet przy wibracjach silnika. Taśma izolacyjna po kilku miesiącach w wilgotnym powietrzu traci klej, a skręcane żyły utleniają się i grzeją. Pożar w podsufitce zaczyna się właśnie tak.

Schemat w najprostszej wersji wygląda tak: z rozdzielni wychodzi przewód 3×1,5 mm² do puszki przy lampie; z tej samej puszki odchodzi drugi przewód do wentylatora. Oba odbiorniki zasilane są identycznym napięciem 230 V z tego samego bezpiecznika. Wyłącznik światła steruje jednocześnie obydwoma urządzeniami.

Wentylator łazienkowy z timerem jak podłączyć prawidłowo

Timer rozwiązuje największą wadę prostego podłączenia: lustro zdąży się odparować, zanim wentylator zassie choćby połowę wilgoci. Po zgaszeniu światła urządzenie pracuje jeszcze kilkanaście minut, dosusza powietrze i usuwa zarodniki pleśni zanim zdążą osiąść na fudze.

Schemat różni się jedną dodatkową żyłą. Faza sterująca LT biegnie od wyłącznika światła, ale w wentylatorze trafia na specjalny zacisk opóźnionego wyłączania. W puszcze przy lampie potrzebujesz więc czterech żył zamiast trzech. Jeśli w ścianie prowadzisz trasę od zera, kładź od razu YDYp 4×1,5 mm² różnica w cenie to kilka złotych, a unikniesz kucia ściany za rok.

Regulacja czasu opóźnienia odbywa się potencjometrem wewnątrz obudowy. Pokręcisz nim od 30 sekund do 30 minut producent zwykle zaznacza zakres na obudowie. W łazience 4-6 m² optymalne ustawienie wynosi 8-12 minut; krócej nie dosuszy, dłużej marnuje prąd.

Wentylator z timerem ma jeszcze jedną zaletę: zacisk LT możesz wykorzystać do podłączenia osobnego włącznika. Wystarczy wstawić przy drzwiach podwójny łącznik jeden steruje światłem, drugi wymusza pracę wentylatora niezależnie od żarówki (przydatne, gdy wchodzisz po ręcznik przy zgaszonym świetle).

Najczęstsze błędy przy montażu wentylatora w łazience

Błędy w podłączeniu wentylatora łazienkowego zwykle nie wysiadają od razu. Silnik buczy, żarówka migocze, po pół roku na stykach pojawia się sadza. Poniższa tabela zbiera sytuacje, z którymi elektrycy spotykają się najczęściej podczas poprawek po amatorskim montażu.

Osobny problem to brak zachowania stref wilgotnych z normy PN-HD 60364-7-701. Strefa 0 to wnętrze brodzika i wanny; strefa 1 sięga 2,25 m nad dno; strefa 2 rozciąga się do 0,6 m od wanny i 1,2 m od prysznica. Wentylator wprawdzie wisi zwykle w strefie 2 lub poza nią, ale przewody prowadzone natynkowo muszą mieć klasę odporności co najmniej IPX4. Model ścienny z oznaczeniem IPX4 (odporny na bryzgi wody z każdego kierunku) to absolutne minimum w kabinie prysznicowej.

Inna pułapka: zbyt ciasny kanał wentylacyjny. Króciec o średnicy 100 mm wtłoczony w kanał 120 mm bez uszczelnienia zasysa powietrze z wnęki, a nie z łazienki. Skutek mierny: wentylator wyje, a lustro nadal zaparowane. Rozwiązanie to adapter redukcyjny z uszczelką lub powiększenie otworu.

Wadliwe podłączenie wykryjesz prostym testem po pierwszym uruchomieniu. Sprawdź miernikiem napięcie na zaciskach wentylatora przy wyłączonym świetle powinno wynosić 0 V. Przy włączonym 230 V. Jeśli odczyt różni się o więcej niż 5%, coś jest nie tak z przewodem neutralnym i warto wezwać elektryka.

Jak dobrać wentylator łazienkowy do kubatury pomieszczenia

Instrukcja montażu wentylatora łazienkowego obejmuje nie tylko kabelki, ale i właściwy dobór urządzenia. Zbyt słaby model zamontowany w dużej łazience suszy powietrze przez dwie godziny i zużywa prąd na próżno; zbyt mocny hałasuje przy każdym wejściu i wciąga kurz z korytarza przez szpary w drzwiach.

Podstawowy wzór to kubatura × krotność wymiany. Norma mówi o 6-8 wymianach na godzinę w łazience z oknem oraz 8-10 bez okna. Dla pomieszczenia 2,5 × 2 m przy wysokości 2,7 m daje to 13,5 m³ × 8 = 108 m³/h. Zaokrąglasz w górę do 110-120 m³/h.

Średnica króćca musi odpowiadać średnicy kanału w ścianie. Najpopularniejsze to 100 mm i 120 mm; 150 mm spotyka się w domach z rekuperacją. W bloku z wielkiej płyty standardowo wchodzi 100 mm. Próba wciśnięcia króćca 120 mm w otwór 100 mm kończy się nieszczelnością i cofaniem się powietrza z kanału sąsiada.

Poziom hałasu ważniejszy od deklarowanej wydajności. Modele 30-35 dB (A) słychać jak szept; 40-45 dB (A) jak cicha rozmowa; powyżej 50 dB (A) wentylator zaczyna przeszkadzać nocą. W sypialni z łazienką en suite celuj w dolny zakres, w łazience dla gości możesz pozwolić sobie na 40 dB w zamian za niższą cenę.

Klasa ochronności II (podwójna izolacja) oznacza, że obudowa nie wymaga przewodu ochronnego wystarczą dwie żyły. Takie wentylatory są droższe o 15-20%, ale upraszczają podłączenie w starym budownictwie, gdzie instalacja nie ma PE. Symbol klasy II to podwójny kwadrat na tabliczce znamionowej.

Wentylator z higrostatem (czujnikiem wilgotności) włącza się automatycznie, gdy wilgotność przekroczy 60-70%. To wygodne w łazience bez okna, gdzie ręczne wietrzenie nie wchodzi w grę. Montaż nie różni się od modelu z timerem, ale zacisk oznaczony jest symbolem RH zamiast LT.

Kiedy wezwać elektryka

Pięć sytuacji, w których samodzielny montaż wentylatora łazienkowego do oświetlenia lepiej oddać w ręce fachowca:

• Brak dostępu do rozdzielni lub nieoznaczone bezpieczniki ryzyko wyłączenia niewłaściwego obwodu.
• Stara instalacja aluminiowa (AL) złączki Wago mają wersje AL/CU, ale ich poprawne zaciśnięcie wymaga wprawy.
• Brak przewodu ochronnego w puszcze przy lampie, a wentylator I klasy trzeba dorobić PE albo wymienić urządzenie na II klasy.
• Wentylator w strefie 0 lub 1 (nad wanną lub wewnątrz kabiny prysznica) wymaga zasilania 12 V SELV, a nie 230 V.
• Wentylator powyżej 150 m³/h na kanale wspólnym konieczna zgoda spółdzielni i sprawdzenie ciągu kominowego.

Koszt robocizny elektryka przy podłączeniu jednego wentylatora to zwykle 150-250 zł, a zyskujesz pewność, że instalacja przejdzie odbiór i nie odpali polisy ubezpieczeniowej w razie pożaru.

Checklista po montażu

• Bezpiecznik włączony, światło zapalone wentylator ruszył w ciągu 2 sekund.
• Prędkość powietrza wyczuwalna dłonią w odległości 30 cm od kratki.
• Brak wibracji, obudowa nie „grzechocze" o ścianę.
• Miernik pokazuje 230 V na zaciskach L i N wentylatora przy włączonym świetle.
• Miernik pokazuje 0 V przy wyłączonym świetle (model bez timera).
• Po 10 minutach pracy lustro nie zaparowuje ponownie.
• Styki w puszcze suche, bez śladów przegrzania po 30 minutach.
• Skrzynka wentylatora dokręcona, króciec uszczelniony silikonem sanitarnym.

Wentylator łazienkowy podłączony do oświetlenia to jedna z tych przeróbek, które zwracają się same: tańsze rachunki za prąd (wentylator pobiera 8-20 W, czyli mniej niż żarówka), brak zapachu stęchlizny i koniec z wycieraniem lustra ścierką po każdym prysznicu. Instrukcja montażu wentylatora łazienkowego nie wymaga uprawnień SEP przy napięciu 230 V w domu jednorodzinnym, ale wymaga szacunku do prądu i mokrej posadzki.

Wskazówka na koniec. Przed zakupem wentylatora zmierz średnicę kanału w ścianie suwmiarką, a nie „na oko". Pięć milimetrów różnicy oznacza konieczność kucia lub adaptera, a tego nikt nie lubi odkrywać po powrocie ze sklepu.

Źródła danych i norm: PN-HD 60364-7-701 (instalacje elektryczne w pomieszczeniach z wanną lub prysznicem), PN-EN 60335-2-80 (bezpieczeństwo urządzeń wentylacyjnych domowych), Warunki Techniczne 2022 (§ 149-154, wentylacja pomieszczeń mieszkalnych), katalogi parametrów producentów wentylatorów łazienkowych dostępne na ich stronach produktowych.
