Z której strony zasilanie grzejnika łazienkowego? Zasady
W grzejniku łazienkowym z podłączeniem bocznym zasilanie doprowadza się zwykle do górnego króćca, a powrót do dolnego. Przy podłączeniu krzyżowym zasilanie trafia na górę z jednej strony, a powrót na dół po przekątnej. Przy podłączeniu dolnym, także środkowym o rozstawie 50 mm, to, czy zasilanie jest po lewej, czy po prawej, wynika z konstrukcji modelu i oznaczeń producenta, a nie z jednej uniwersalnej reguły. W każdym układzie zawór termostatyczny montuje się na rurze zasilającej, a zawór odcinający na powrocie.

- Gdzie w grzejniku łazienkowym jest zasilanie, a gdzie powrót?
- Czy zasilanie grzejnika łazienkowego powinno być od góry, czy od dołu?
- Czy zasilanie grzejnika łazienkowego powinno być z lewej strony?
- Czy można podłączyć grzejnik łazienkowy odwrotnie?

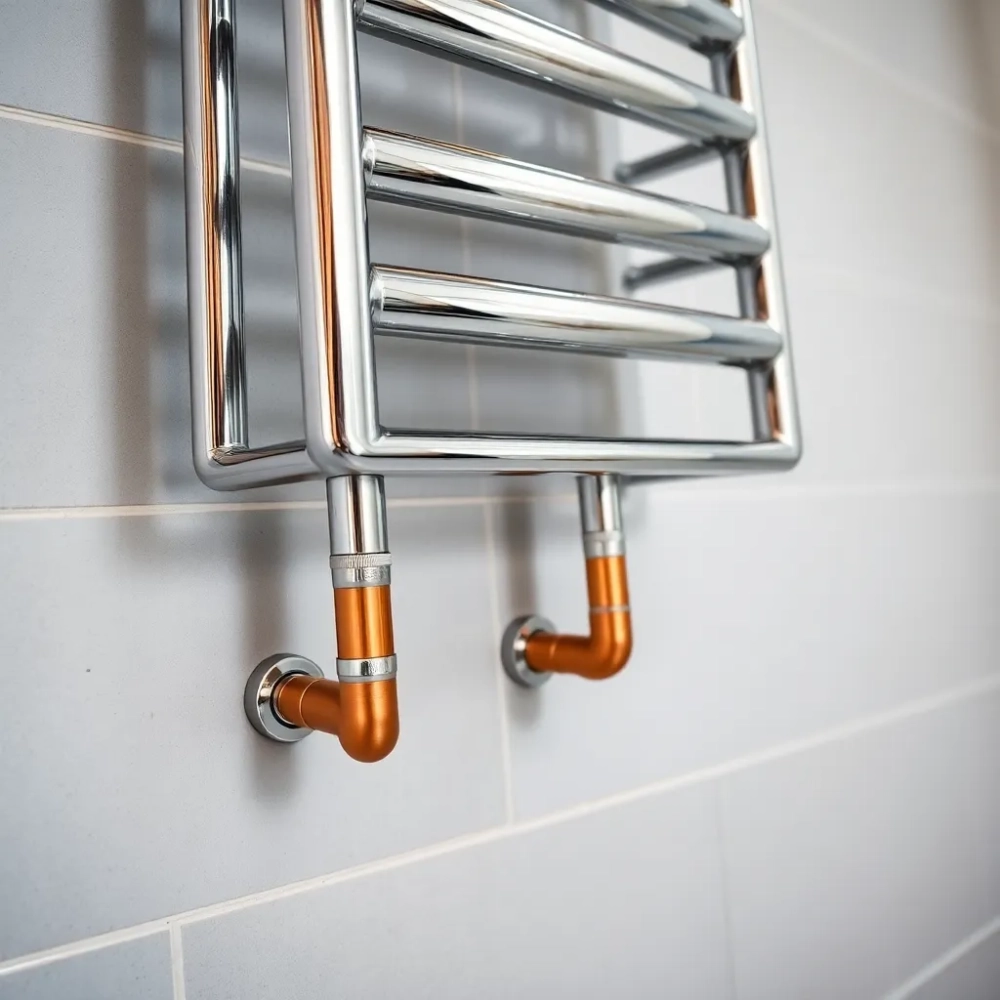

- Podłączenie boczne, dolne i krzyżowe grzejnika łazienkowego: gdzie trafia zasilanie
- Jak rozpoznać rurę zasilającą przed montażem grzejnika łazienkowego?
- Gdzie montuje się zawór termostatyczny przy grzejniku łazienkowym?
- Jak podłączyć grzejnik łazienkowy krok po kroku?
- Jak uszczelnić połączenia i sprawdzić szczelność grzejnika łazienkowego?
- Najczęstsze błędy przy podłączaniu zasilania grzejnika łazienkowego
- Czy w grzejniku elektrycznym i hybrydowym strona zasilania ma znaczenie?
- Na co zwrócić uwagę przed zakupem grzejnika łazienkowego i zaworów?

Gdzie w grzejniku łazienkowym jest zasilanie, a gdzie powrót?
Zasilanie to rura doprowadzająca gorącą wodę z instalacji centralnego ogrzewania, a powrót odprowadza wodę schłodzoną z powrotem do instalacji. W grzejniku drabinkowym z przyłączem bocznym zasilanie jest zwykle u góry, a powrót na dole. Poradnik o podłączaniu zasilania grzejnika drabinkowego zastrzega, że strona lewa lub prawa zależy od modelu, układu rur i rodzaju zaworu.
Woda zasilająca ma wyższą temperaturę i powinna przepłynąć przez możliwie dużą część grzejnika, zanim po oddaniu ciepła wróci do instalacji. Dlatego przy dłuższej drabince dobrze sprawdza się układ po przekątnej. Przy przyłączach dolnych odpowiedzi szukaj na oznaczeniach króćców, zaworu albo w instrukcji, bo w kolektorze może być przegroda kierująca przepływem.
| Rodzaj podłączenia grzejnika łazienkowego | Gdzie zasilanie | Gdzie powrót | Czy strona lewa lub prawa ma znaczenie | Typowe zastosowanie |
|---|---|---|---|---|
| Boczne | Górny króciec | Dolny króciec | Wynika z układu rur; grzejnik bez tylnej strony można obrócić | Wymiana starych grzejników, bloki z pionami, rozstaw przyłączy zwykle 500 mm |
| Krzyżowe | U góry z jednej strony | Na dole po przeciwnej stronie | Strona wynika z instalacji, ważny jest układ po przekątnej | Długie i duże grzejniki |
| Dolne środkowe (D50) | Jeden z dwóch króćców w osi grzejnika, rozstaw 50 mm | Drugi króciec | Często tak: zamiana tylko wtedy, gdy dopuszcza ją instrukcja | Nowe instalacje, rury ukryte w ścianie lub podłodze, możliwość montażu grzałki |
| Dolne skrajne | Dolny króciec przy kolektorze wskazany przez producenta | Drugi dolny króciec | Trzeba sprawdzić oznaczenia; w grzejnikach wysokich zasilanie trafia do wewnętrznej rury | Nowe instalacje z rurami przy podłodze lub w ścianie |
Czy zasilanie grzejnika łazienkowego powinno być od góry, czy od dołu?
Przy podłączeniu bocznym i krzyżowym zasilanie doprowadza się od góry, a powrót od dołu. Przy podłączeniu dolnym obie rury wchodzą od spodu, a za rozprowadzenie gorącej wody po grzejniku odpowiada jego wewnętrzna konstrukcja, dlatego trzeba trzymać się schematu producenta.
Zasilanie od góry nie oznacza, że powrót też może być na górze. Poradnik o rodzajach podłączeń grzejników łazienkowych opisuje podłączenie od góry jako wydajne tylko wtedy, gdy zasilanie trafia do prawego kolektora, powrót do lewego, a jedno z przyłączy jest wykonane od dołu. Taki układ pozwala równomiernie rozprowadzić ciepło.
Dlaczego wysokie grzejniki łazienkowe podłącza się od dołu?
Przy grzejniku pionowym podłączenie od dołu oszczędza kucia ściany. W artykule o grzejniku pionowym z dolnym przyłączem środkowym wyliczono, że przy wysokości grzejnika 160-180 cm klasyczne zasilanie u góry wymagałoby bruzdy długiej na około 1,60-1,80 m, a potem układania rury, szpachlowania i malowania. Przy dolnym przyłączu środkowym obie rury doprowadza się do jednego punktu przy dole grzejnika.
Czy zasilanie grzejnika łazienkowego powinno być z lewej strony?
Nie ma reguły, że zasilanie grzejnika łazienkowego musi być z lewej strony. Przy podłączeniu bocznym i krzyżowym stronę wyznacza przebieg rur w ścianie, a przy podłączeniu dolnym oznaczenia na grzejniku i w instrukcji.
Według poradnika o podłączaniu grzejników do instalacji grzejnik, który nie ma tzw. tylnej strony, można swobodnie obracać, więc przyłącze boczne lub krzyżowe da się przenieść z prawej strony na lewą. Ten sam materiał podaje, że układ krzyżowy stosuje się przy grzejnikach długich, np. powyżej 2000 mm.
Przy podłączeniu dolnym źródła różnią się w szczegółach. Egrzejniki.pl podaje, że strona zasilania nie ma tu znaczenia, z wyjątkiem grzejników wysokich, w których rurę zasilającą podłącza się do wewnętrznej rury podłączenia pionowego. Inni autorzy zastrzegają, że w dolnym przyłączu środkowym zasilanie i powrót nie zawsze są zamienne i decyduje instrukcja konkretnego modelu.
Bezpieczna zasada: jeśli instrukcja dopuszcza zamianę stron, możesz ją wykonać. Jeśli instrukcja o tym milczy, nie zakładaj, że strony są zamienne, bo każdy model może mieć własne wymagania.
Czy można podłączyć grzejnik łazienkowy odwrotnie?
Zamiana zasilania z powrotem w grzejniku łazienkowym jest dopuszczalna tylko wtedy, gdy producent wprost na nią pozwala. W pozostałych przypadkach grzejnik może grzać słabiej, nagrzewać się tylko fragmentami, a zawór termostatyczny może hałasować i źle regulować temperaturę.
- Niższa moc i nierównomierne nagrzewanie: gdy w kolektorze jest przegroda albo wbudowana wkładka zaworowa, kierunek przepływu musi odpowiadać schematowi montażowemu.
- Hałas i błędna regulacja: zawór ze strzałką kierunku przepływu, zamontowany pod prąd, pracuje nieprawidłowo.
- Opóźniona reakcja głowicy: głowica termostatyczna na powrocie reaguje z opóźnieniem albo ogranicza przepływ w niewłaściwym miejscu.
Pomylenie rury zasilającej z powrotną przy montażu zaworów to jeden z typowych błędów montażowych wymienianych w poradnikach instalacyjnych. Dlatego przed dokręceniem zaworów sprawdź oznaczenia na grzejniku i na zaworze.
Podłączenie boczne, dolne i krzyżowe grzejnika łazienkowego: gdzie trafia zasilanie
Grzejniki łazienkowe podłącza się na trzy główne sposoby: bocznie, od dołu i krzyżowo. Wybór zależy od tego, jak wyprowadzone są rury ze ściany lub podłogi, dlatego rodzaj przyłącza ustal przed zakupem grzejnika.
Podłączenie boczne
Podłączenie boczne grzejnika łazienkowego spotyka się najczęściej w starszych blokach z pionami: rury dochodzą z boku, zasilanie do górnego króćca, powrót do dolnego. Według poradnika Domni o podłączeniu grzejnika łazienkowego rozstaw przyłączy wynosi tu standardowo 500 mm, co pozwala zamontować drabinkę w miejsce starego żeliwnego grzejnika bez przerabiania instalacji.
W starszych budynkach zmierz rozstaw podejść przed zakupem, zamiast zakładać standard: grzejnik dobrany pod inny rozstaw oznacza przeróbkę instalacji albo zwrot. Zawór termostatyczny prosty lub kątowy montuje się na przewodzie zasilającym, zwykle przy górnym króćcu. Przy szerszej drabince rozważ podłączenie po przekątnej, które daje równiejsze nagrzewanie niż zasilanie i powrót umieszczone blisko siebie.
Podłączenie dolne środkowe (D50) i dolne skrajne
Podłączenie dolne to obecnie najpopularniejszy standard w nowym budownictwie: rura zasilająca i powrotna są na dole grzejnika i mogą wychodzić ze ściany lub z podłogi. W wariancie środkowym D50 przyłącza leżą w osi grzejnika w rozstawie 50 mm, co ułatwia późniejszą wymianę grzejnika na inny model i pozwala dodatkowo zamontować grzałkę elektryczną. W wariancie skrajnym rury wchodzą w dolne części pionowych kolektorów.
Gdy rury przy przyłączu dolnym wychodzą ze ściany, pozostają praktycznie niewidoczne, a brak rur wystających z podłogi ułatwia sprzątanie. Różnice między konstrukcjami, które wpływają na sposób podłączenia, opisuje przegląd rodzajów grzejników łazienkowych.
Podłączenie krzyżowe
Podłączenie krzyżowe grzejnika łazienkowego to zasilanie u góry z jednej strony i powrót na dole po przeciwnej stronie. Zapewnia najbardziej równomierny rozkład temperatury, dlatego stosuje się je przy długich i dużych drabinkach.
Jak rozpoznać rurę zasilającą przed montażem grzejnika łazienkowego?
Najpewniej po dokumentacji: na grzejniku, zaworze lub w instrukcji szukaj oznaczeń „zasilanie”, „supply”, „flow”, „IN” albo strzałki kierunku przepływu. Gdy instalacja już działa, rura, która po uruchomieniu ogrzewania pierwsza robi się ciepła, jest zwykle zasilaniem, a powrotna pozostaje wyraźnie chłodniejsza.
- Oznaczenia: sprawdź króćce grzejnika, korpus zaworu i schemat w instrukcji modelu.
- Temperatura rur: nie oceniaj instalacji po minucie pracy, bo grzejnik potrzebuje czasu, aby wypełnić się wodą i pozbyć powietrza.
- Nowa, nieuruchomiona instalacja: sięgnij po dokumentację techniczną budynku albo poproś zarządcę lub instalatora o schemat podejść.
Rura zasilająca może mieć temperaturę grożącą poparzeniem, więc sprawdzaj ją dłonią ostrożnie. Metoda dotyku nie zastępuje instrukcji, szczególnie w instalacjach z pompą, zaworem mieszającym albo ogrzewaniem niskotemperaturowym, ale pomaga wychwycić oczywistą pomyłkę.
Przed zakupem zmierz też odległość między osiami podejść i sprawdź, czy rury wystają ze ściany na tyle, by dało się osadzić zawory i kształtki. Przy okazji upewnij się, że moc drabinki pasuje do pomieszczenia, bo samo poprawne podłączenie nie nadrobi zbyt małego grzejnika; pomoże w tym poradnik jak dobrać moc grzejnika do łazienki.
Gdzie montuje się zawór termostatyczny przy grzejniku łazienkowym?
Zawór termostatyczny z głowicą montuje się na rurze zasilającej, a zawór odcinający, nazywany też powrotnym lub regulacyjnym, na powrocie. Na zasilaniu głowica reguluje dopływ gorącej wody do grzejnika; zamontowana na powrocie reaguje z opóźnieniem.
- Zawór prosty lub kątowy: wybór zależy od tego, czy rury wychodzą prostopadle ze ściany, czy z podłogi.
- Kierunek przepływu: strzałka na zaworze musi zgadzać się z rzeczywistym obiegiem wody.
- Zestaw zaworowy: najlepiej kupiony razem z grzejnikiem, bo zapewnia zgodność rozstawu i średnicy gwintu.
- Tuleje maskujące i rozety: zakrywają otwory w płytkach wokół rur.
- Grzejnik hybrydowy: zawory odcinające pozwalają korzystać z grzałki poza sezonem grzewczym.
Przy pierwszym uruchomieniu ustaw głowicę na wyższą wartość, odpowietrz grzejnik i dopiero po ustabilizowaniu pracy reguluj temperaturę.
Jak podłączyć grzejnik łazienkowy krok po kroku?
Podłączenie grzejnika łazienkowego to kolejno: odcięcie wody, sprawdzenie oznaczeń i rozstawu, zawieszenie grzejnika, montaż zaworów, napełnienie i odpowietrzenie. Samodzielna ingerencja w instalację grzewczą niesie ryzyko zalania mieszkania i uszkodzenia instalacji, dlatego bez doświadczenia w pracach hydraulicznych zleć montaż hydraulikowi.
Zanim zaczniesz, odetnij wodę, korzystając ze wskazówek, jak zakręcić dopływ wody do grzejnika łazienkowego. Przygotuj klucze nastawne, poziomicę, wiertarkę oraz taśmę teflonową lub pakuły do uszczelnienia gwintów.
- Zamknij zawory i upewnij się, że instalacja jest pozbawiona ciśnienia, a woda z układu spuszczona.
- Przy wymianie starego grzejnika przepłucz podejścia: opiłki, resztki uszczelniacza i osad mogą zablokować wkładkę zaworową.
- Sprawdź oznaczenia zasilania i powrotu oraz rozstaw przyłączy, zanim wywiercisz otwory pod uchwyty.
- Wyznacz położenie grzejnika: dolna krawędź minimum 10-15 cm nad podłogą, rozstaw dopasowany do wyprowadzonych rur.
- Zamontuj uchwyty, zawieś grzejnik i sprawdź poziomicą, czy wisi prosto.
- Zamontuj odpowietrznik w najwyższym punkcie oraz korki w pozostałych otworach.
- Nakręć zawór termostatyczny na zasilanie i zawór odcinający na powrót, uszczelnij gwinty i połącz zawory z rurami złączkami zaciskowymi.
- Napełniaj grzejnik powoli, wypuszczając powietrze i kontrolując połączenia; zawory otwórz całkowicie dopiero po sprawdzeniu szczelności.
Po napełnieniu górna część grzejnika powinna stopniowo robić się ciepła. Lekko chłodniejszy dół jest normalny, bo tam woda oddała już część ciepła.
Jak uszczelnić połączenia i sprawdzić szczelność grzejnika łazienkowego?
Gwinty przy grzejniku łazienkowym uszczelnia się taśmą teflonową (PTFE) lub pakułami, a szczelność sprawdza podczas powolnego napełniania, zanim zawory zostaną całkowicie otwarte. Połączeń nie zakrywa się płytkami ani tynkiem przed pozytywnym wynikiem próby.
Przed montażem oczyść gwinty z resztek starego uszczelnienia, rdzy i zanieczyszczeń. Gwint powinien być suchy i odtłuszczony, inaczej nowe uszczelnienie nie przylgnie. Rodzaj materiału dobierz do typu gwintu i zaleceń producenta zaworu.
Nakrętki dokręcaj z wyczuciem: zbyt słabe dokręcenie daje przeciek, zbyt mocne może uszkodzić gwint lub uszczelkę. Gdy opór gwałtownie rośnie, sprawdź, czy uszczelka leży prawidłowo, zamiast dokręcać dalej. Jeśli producent zaworu lub złączki podaje moment dokręcania, trzymaj się instrukcji.
Ciśnienie i czas próby ciśnieniowej nowej lub przerabianej instalacji ustala instalator na podstawie jej parametrów. Przed zasłonięciem rur zrób zdjęcia połączeń z zaznaczonymi wymiarami i rozstawami, zapisz datę montażu oraz model grzejnika i zaworów. Te informacje przydadzą się przy wymianie grzejnika, naprawie przecieku albo reklamacji.
Najczęstsze błędy przy podłączaniu zasilania grzejnika łazienkowego
Najczęściej problem nie wynika z wady grzejnika łazienkowego, tylko z niewłaściwego przepływu: zamienionych przyłączy, głowicy na powrocie albo powietrza w układzie.
- Zamiana przyłączy: pomylenie rury zasilającej z powrotną przy montażu zaworów.
- Głowica termostatyczna na powrocie zamiast na zasilaniu.
- Pominięcie odpowietrzania: powietrze w układzie wyraźnie obniża moc grzania.
- Montaż bez instrukcji: założenie, że w przyłączu dolnym strony zawsze są zamienne.
- Wiercenie uchwytów przed sprawdzeniem rozstawu przyłączy i wysokości zaworów.
- Niedrożne podejście: zanieczyszczenia ze starej instalacji blokujące wkładkę zaworową.
- Grzałka w grzejniku hybrydowym zamontowana w górnej części albo kablem do góry.
- Grzejnik łazienkowy zawieszony zbyt nisko, poniżej 10-15 cm nad podłogą.
Dlaczego grzejnik łazienkowy grzeje tylko częściowo?
Gdy górny kolektor pozostaje zimny, a w grzejniku słychać przelewanie, najpierw podejrzewaj zapowietrzenie. Odpowietrznik jest zazwyczaj w górnej części grzejnika: odkręcaj go kluczykiem, aż z otworu poleci jednostajny strumień wody. Jeśli powietrza nie ma, sprawdź kierunek podłączenia i to, czy zawór powrotny jest otwarty.
Czy w grzejniku elektrycznym i hybrydowym strona zasilania ma znaczenie?
W grzejniku łazienkowym wyłącznie elektrycznym nie ma przyłączy wody, więc pytanie o stronę zasilania i powrotu go nie dotyczy. Taki grzejnik jest zwykle fabrycznie zalany specjalnym płynem, ma zamontowaną grzałkę i nie wolno go podłączać do domowej instalacji c.o.
Grzejnik elektryczny podłącza się wtyczką do gniazdka albo na stałe, podtynkowo; połączenie stałe wykonuje uprawniony elektryk. Podłączenie bez wyłącznika różnicowoprądowego zagraża bezpieczeństwu użytkowników.
W grzejniku hybrydowym część wodna podlega tym samym zasadom co zwykły grzejnik c.o.: termostat na zasilaniu, zawór odcinający na powrocie, kierunek zgodny ze schematem. Grzałkę umieszcza się w jednym z dolnych otworów, pionowo, z kablem wychodzącym w dół. Montaż grzałki odwrotnie prowadzi do szybkiego przegrzania i trwałego uszkodzenia elektroniki.
Na co zwrócić uwagę przed zakupem grzejnika łazienkowego i zaworów?
Przed zakupem ustal rodzaj przyłącza w łazience i zmierz rozstaw podejść, a dopiero potem dobieraj grzejnik i zestaw zaworowy.
- Rodzaj przyłącza: boczne, dolne środkowe, dolne skrajne czy krzyżowe, oraz czy rury wychodzą ze ściany, czy z podłogi.
- Rozstaw podejść: zmierzony w osiach rur; typowo 500 mm przy przyłączu bocznym i 50 mm przy dolnym środkowym.
- Instrukcja modelu: czy producent dopuszcza obrót grzejnika i zamianę stron zasilania i powrotu.
- Oznaczenia na króćcach: symbol zasilania lub strzałka kierunku przepływu.
- Zestaw zaworowy: prosty lub kątowy, zgodny rozstawem i gwintem z grzejnikiem.
- Moc grzejnika: dopasowana do łazienki i parametrów instalacji.
- Grzałka: w modelu hybrydowym miejsce w dolnym otworze i zawory odcinające do pracy poza sezonem.
