Jak podłączyć wentylator łazienkowy z timerem i uniknąć błędów

Strefy bezpieczeństwa w łazience przed montażem wentylatora

Zanim chwycisz za śrubokręt, zapamiętaj jedną rzecz: łazienka to nie zwykły pokój, lecz środowisko mokre, w którym prąd i woda dzielą milimetry. Norma PN-HD 60364-7-701 dzieli to pomieszczenie na cztery strefy oznaczone cyframi 0, 1, 2 i 3. Każda z nich określa, jakie urządzenia wolno tam montować i jakie klasy ochrony IP muszą one spełniać.

• Strefy bezpieczeństwa w łazience przed montażem wentylatora
• Schemat podłączenia wentylatora z timerem do oświetlenia
• Najczęstsze błędy przy montażu wentylatora czasowego

Strefa 0 to wnętrze wanny lub brodzika. Strefa 1 to przestrzeń nad nimi do wysokości 2,25 m. Strefa 2 rozciąga się na odległość 60 cm wokół wanny i do 120 cm nad podłogą w obrębie prysznica. Strefa 3 to już reszta łazienki, czyli miejsce oddalone o co najmniej 60 cm od źródła wody. Standardowy wentylator łazienkowy wpada najczęściej w strefę 2 lub 3, a jego obudowa powinna odpowiadać klasie IPX4. Gdybyś montował urządzenie bezpośrednio nad kabiną prysznicową, wymagana klasa rośnie do IPX5.

Kiedy planujesz podłączenie wentylatora łazienkowego do oświetlenia, zwróć uwagę na długość przewodu. Najczęściej ciągniesz go peszelem od sufitu, w którym biegnie instalacja oświetleniowa. Jeśli odległość od rozdzielni przekracza 12 m, spadek napięcia zaczyna wpływać na pracę timera. Dlatego dla obwodów o długości powyżej 10 m stosuje się przewód 3×1,5 mm², a nie cieńszy 3×1,0 mm².

Rozdzielnica to drugi element, który wymaga sprawdzenia. Obwód wentylatora powinien być zabezpieczony wyłącznikiem nadprądowym o charakterystyce B10A oraz wyłącznikiem różnicowoprądowym 30 mA. Bez różnicówki instalacja w łazience nie przejdzie odbioru, a ubezpieczyciel może odmówić wypłaty po zalaniu.

Zanim zaczniesz wiercić, wyłącz napięcie wyłącznikiem w rozdzielnicy i sprawdź brak fazy próbnikiem. Wielu elektryków-amatorów pomija tę czynność, bo ufa opisowi na kablach. Tyle że stare instalacje bywają poplątane, a brązowy przewód wcale nie musi być fazowy. Próbnik kosztuje kilkanaście złotych, a życie ma tylko jedno.

Wentylator z klasą IPX4 możesz montować w strefie 2 i 3. Nad prysznicem wymagana jest klasa IPX5. W strefie 0 i 1 nie wolno instalować żadnych urządzeń elektrycznych zasilanych napięciem 230 V.

Co musisz wiedzieć o przewodzie YDYp 3×1,5 mm²

Ten płaski przewód miedziany jest standardem w polskim budownictwie od lat. Trzy żyły oznaczają fazę L, neutralny N oraz ochronny PE. Średnica żyły 1,5 mm² pozwala na prąd ciągły do 15 A, co z nawiązką wystarcza dla wentylatora o mocy 15-30 W. Jeśli ciągniesz nowy obwód, kolory izolacji ułatwią ci pracę: brązowy lub czarny to L, niebieski to N, żółto-zielony to PE.

Stare instalacje, sprzed ery harmonizacji z IEC, często używały przewodu aluminiowego. Łączenie aluminium z miedzią w puszce wymaga specjalnych złączek, bo inaczej tworzy się ogniwo galwaniczne, które koroduje i grzeje się przy przepływie prądu. Jeśli w ścianie natrafisz na aluminium, zamiast ryzykować, poprowadź zupełnie nowy obwód miedziany od rozdzielni.

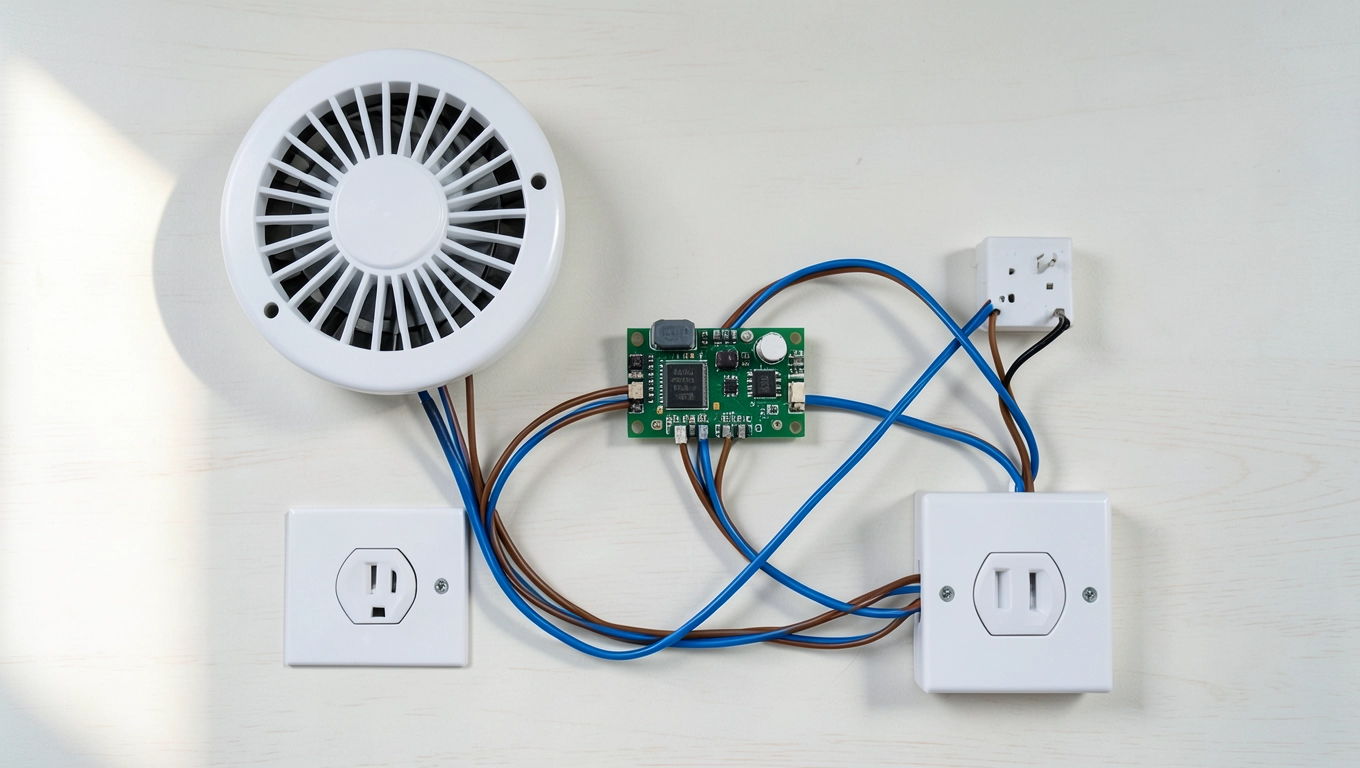

Schemat podłączenia wentylatora z timerem do oświetlenia

Timer w wentylatorze łazienkowym to niewielka płytka z mikroprocesorem, która odlicza czas od momentu wyłączenia światła. Standardowy zakres regulacji to 1-15 minut, choć tańsze modele oferują stałe 8 lub 15 minut bez pokrętła. Aby timer zadziałał, potrzebuje stale podłączonej fazy L oraz neutralnego N. Dopiero trzeci przewód, oznaczony literą S lub LT, steruje uruchomieniem silnika po impulsie z włącznika światła.

Podstawowy schemat wygląda tak. Z puszki rozgałęźnej wychodzą trzy przewody 230 V: fazowy, neutralny i ochronny. Fazowy biegnie do podwójnego włącznika światła. Z włącznika jeden odczep idzie do żyrandola, drugi do zacisku LT wentylatora. Neutralny N łączysz bezpośrednio z rozdzielni do zacisku N wentylatora. Fazę stałą L podajesz z rozdzielni na zacisk L wentylatora, omijając włącznik. Dzięki temu silnik ma zasilanie nieprzerwanie, a timer steruje tylko jego włączeniem.

Większość wentylatorów ma cztery zaciski na kostce: L, N, LT oraz PE. Zacisk PE to uziemienie ochronne, łączone z żółto-zielonym przewodem instalacji. Brak uziemienia w urządzeniu klasy I to poważne naruszenie przepisów, bo w razie przebicia izolacji metalowa osłona wentylatora znajdzie się pod napięciem sieci.

Jeśli twoja instalacja ma tylko dwa przewody w puszce sufitowej, czyli brakuje stałej fazy L, timer nie zadziała poprawnie. W takiej sytuacji masz dwie opcje: poprowadzić dodatkowy przewód 1,5 mm² od rozdzielni albo zrezygnować z timera na rzecz zwykłego wentylatora sterowanego równolegle ze światłem. To drugie rozwiązanie jest prostsze, ale wentylator wyłączy się razem z żarówką, co zwykle nie wystarcza, by usunąć wilgoć po długim prysznicu.

Podłączenie krok po kroku

Na początku wyłącz napięcie w rozdzielnicy i upewnij się próbnikiem, że w przewodach nie ma fazy. Następnie zdejmij osłonkę wentylatora, odkręcając dwie śruby mocujące do rury wentylacyjnej. Zobaczysz kostkę zaciskową z czterema wejściami. Poluzuj zaciski i wprowadź odizolowane końcówki przewodów na długość około 8 mm.

Podłącz przewód ochronny PE żółto-zielony do zacisku PE. Przewód neutralny N niebieski wciśnij w zacisk N. Fazę stałą L brązową wprowadź do zacisku L. Przewód sterujący LT czarny lub szary podłącz do zacisku LT. Po wkręceniu zacisków delikatnie pociągnij za każdy przewód, by sprawdzić, czy trzyma się pewnie.

Zamocuj wentylator w otworze wentylacyjnym kołkami rozporowymi 6 mm albo przykręć go do istniejącej ramki. Upewnij się, że klapa zwrotna otwiera się swobodnie i nie blokuje łopatek wirnika. Podłącz zasilanie i przetestuj działanie: włącz światło, wyłącz je po minucie, a wentylator powinien pracować jeszcze przez ustawiony czas opóźnienia.

Jeśli timer nie odlicza czasu po wyłączeniu światła, sprawdź, czy w zacisku L jest napięcie 230 V miernikiem. Brak napięcia oznacza, że pomyliłeś przewody i sterowanie podałeś na stałe zasilanie.

Porównanie trzech metod sterowania

Równoległe podłączenie do oświetlenia to najtańsza opcja. Wentylator pracuje dokładnie tak długo, jak pali się lampa. Koszt komponentów to zaledwie kilkanaście złotych za podwójny włącznik i przewód. Sprawdza się w toaletach i małych łazienkach, gdzie kąpiel trwa 5-10 minut.

Czujnik wilgoci kosztuje znacznie więcej, bo sam wentylator z higrostatem to wydatek rzędu 200-400 zł. Tyle że potrafi samoczynnie uruchomić wentylację, gdy wilgotność przekroczy 70-80%, nawet jeśli nikt nie wchodzi do łazienki. Rozwiązanie idealne dla rodzin z dziećmi, gdzie kąpiele odbywają się o różnych porach.

Timer to kompromis między ceną a funkcjonalnością. Za 120-250 zł dostajesz wentylator z płynną regulacją opóźnienia, który działa tak długo, jak potrzebujesz, niezależnie od tego, czy ktoś zapomni wyłączyć światło. Większość modeli średniej półki oferuje zakres 1-15 minut, co w zupełności wystarcza do usunięcia wilgoci po gorącym prysznicu.

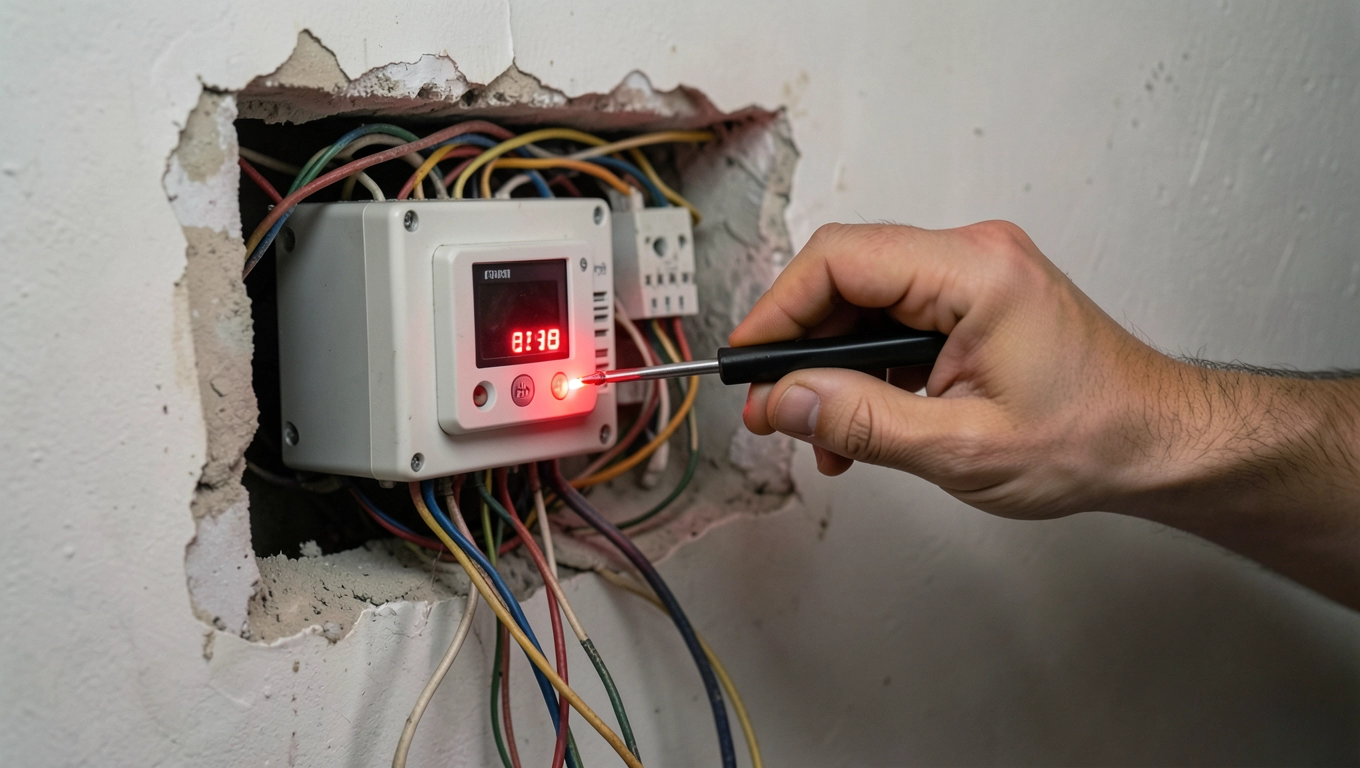

Najczęstsze błędy przy montażu wentylatora czasowego

Montaż bez wyłącznika różnicowoprądowego to grzech główny polskich łazienek. Tymczasem każdy obwód w pomieszczeniu mokrym musi być chroniony różnicówką 30 mA. Bez niej porażenie prądem przy uszkodzeniu izolacji kończy się śmiercią albo ciężkim urazem, zamiast automatycznym odcięciem zasilania.

Drugie miejsce na podium zajmuje brak uziemienia. Właściciele mieszkań w blokach z lat 70. i 80. często nie mają przewodu ochronnego PE w puszkach. Podłączają wentylator dwużyłowo, bo obudowa nie jest metalowa. Tyle że timer wymaga stabilnej referencji napięcia, a brak PE potrafi generować zakłócenia, które skracają życie elektroniki. W skrajnych przypadkach przebicie na obudowie powoduje, że dotykasz urządzenia pod napięciem, nie wiedząc o tym.

Zbyt cienkie przewody to trzeci grzech. Ciągnięcie 3×0,75 mm² zamiast 3×1,5 mm² oszczędza kilkanaście złotych, ale przy długości obwodu powyżej 8 m spadek napięcia na timerze sprawia, że odmierzany czas jest niedokładny. Po dwóch latach eksploatacji okazuje się, że wentylator wyłącza się po 30 sekundach zamiast po 5 minutach, a cała inwestycja w automatykę idzie na marne.

Montaż w złej strefie to błąd, który elektryk kontrolujący instalację wyłapie od razu. Wentylator zamontowany 30 cm od krawędzi wanny, w strefie 1, ale bez klasy IPX5, nie przejdzie odbioru. Podobnie kończy się montowanie urządzenia sufitowego nad prysznicem bez osłony bryzgoszczelnej. Strumień wody z deszczownicy potrafi w ciągu sekundy zalać silnik, co kończy się zwarciem i pożarem.

Brak klapy zwrotnej albo jej nieprawidłowy montaż generuje zjawisko cofania się powietrza z kanału wentylacyjnego. Zimą ciąg wsteczny wciąga do łazienki mroźne powietrze z kominów sąsiadów, a latem fetor z restauracji na parterze. Klapa powinna otwierać się wyłącznie pod ciśnieniem wentylatora i zamykać się samoczynnie pod własnym ciężarem po wyłączeniu silnika.

Nie podłączaj wentylatora do tego samego bezpiecznika, co gniazdko łazienkowe. Różnicówka odcinająca gniazdko przy wilgotnej wtyczce suszarki odcina jednocześnie wentylator, a wilgoć pozostaje w łazience na kolejne godziny.

Kiedy wezwać elektryka? Gdy w ścianie widzisz aluminium zamiast miedzi. Gdy nie masz różnicówki w rozdzielnicy. Gdy puszka sufitowa jest za mała, by pomieścić dodatkowe przewody. Gdy timer wymaga modyfikacji instalacji, a ty nie masz uprawnień SEP. Fachowiec z uprawnieniami 1 kV sprawdzi instalację miernikiem, wykona pomiary impedancji pętli zwarcia i wystawi protokół, bez którego nie kupisz polisy mieszkaniowej.

Checklist przed pierwszym uruchomieniem

Sprawdź próbnikiem, czy w zacisku L wentylatora jest napięcie 230 V przy wyłączonym świetle. Włącz światło i zweryfikuj, czy na zacisku LT pojawia się faza. Wyłącz światło i obserwuj, czy wentylator pracuje przez ustawiony czas. Nasłuchuj, czy silnik pracuje cicho, bez zgrzytów i wibracji. Otwórz klapę zwrotną palcem i oceń, czy sprężynka domyka ją pewnie.

Zmierz miernikiem pobór prądu na fazie L. Wentylator o mocy znamionowej 20 W pobiera około 0,09 A. Wynik powyżej 0,15 A oznacza zatarcie łożysk albo zablokowany wirnik. Odczyt poniżej 0,05 A sugeruje przerwę w uzwojeniu i konieczność wymiany urządzenia.

Jeśli wszystko się zgadza, ustaw pokrętłem timera żądany czas opóźnienia. Standardowo w łazienkach sprawdza się 8-12 minut, bo tyle potrzebuje powietrze na usunięcie wilgoci z kabiny prysznicowej. Po kąpieli zostaw światło włączone na 2 minuty, by ściany zaczęły oddawać ciepło, a potem wyłącz i pozwól wentylatorowi dokończyć pracę.

FAQ

Czy wentylator z timerem wymaga czterech przewodów? Tak, potrzebuje fazy stałej L, neutralnego N, przewodu sterującego LT oraz ochronnego PE. Bez stałej fazy timer nie odmierza czasu po wyłączeniu światła, bo traci zasilanie razem z silnikiem.

Jaki przekrój przewodu do wentylatora o mocy 20 W? Wystarczy 1,0 mm², ale polskie przepisy zalecają 1,5 mm² dla instalacji oświetleniowej w łazience. Większy przekrój nie szkodzi, a ułatwia ewentualne późniejsjesze modyfikacje, na przykład dodanie drugiego wentylatora w kanał z sypialni.

Czy mogę podłączyć wentylator łazienkowy do pojedynczego włącznika światła? Nie, jeśli chcesz, by timer działał poprawnie. Pojedynczy włącznik odcina napięcie od obu obwodów jednocześnie, więc wentylator traci zasilanie w momencie wyłączenia żarówki. Potrzebujesz włącznika podwójnego albo schodowego z dwoma niezależnymi obwodami.

Jak często czyścić wentylator? Co 6 miesięcy zdejmij osłonkę, odkurz łopatki i przetrzyj wilgotną ściereczką. Kurz osadzony na wirniku zaburza balans, co przyspiesza zużycie łożysk i podnosi hałas z 22 dB do 35 dB po dwóch latach eksploatacji.

Co zrobić, gdy timer nie odlicza czasu? Sprawdź napięcie na zacisku L przy wyłączonym świetle. Brak napięcia oznacza pomyłkę w podłączeniu. Następnie sprawdź, czy pokrętło timera nie jest ustawione na minimum. W skrajnych przypadkach przytrzymaj przycisk resetowania na obudowie przez 5 sekund, co przywraca ustawienia fabryczne.

Dane techniczne i normatywne zaczerpnięto z: PN-HD 60364-7-701 (Instalacje elektryczne w pomieszczeniach mokrych), PN-EN 60335-2-80 (Bezpieczeństwo urządzeń wentylacyjnych domowych), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Strona referencyjna: sep.com.pl oraz normy.pkn.pl.
