Grzejnik łazienkowy z podłączeniem górnym: jak podłączyć bez błędów
Podłączenie górne grzejnika łazienkowego to jedno z tych rozwiązań, które na pierwszy rzut oka wygląda banalnie, a w praktyce potrafi zaskoczyć nawet doświadczonego wykonawcę. Zasilanie prowadzone od góry zmienia bowiem nie tylko geometrię instalacji, ale też warunki przepływu czynnika grzewczego, spadek ciśnienia i sposób odpowietrzania całego obiegu. W tym tekście znajdziesz konkretne schematy, dobór zaworów, opis montażu krok po kroku oraz listę błędów, które najczęściej psują efekt końcowy.

- Schemat podłączenia grzejnika łazienkowego od góry
- Jakie zawory do grzejnika z podłączeniem górnym
- Montaż grzejnika łazienkowego z zasilaniem górnym krok po kroku
- Najczęstsze błędy przy podłączeniu górnym grzejnika w łazience

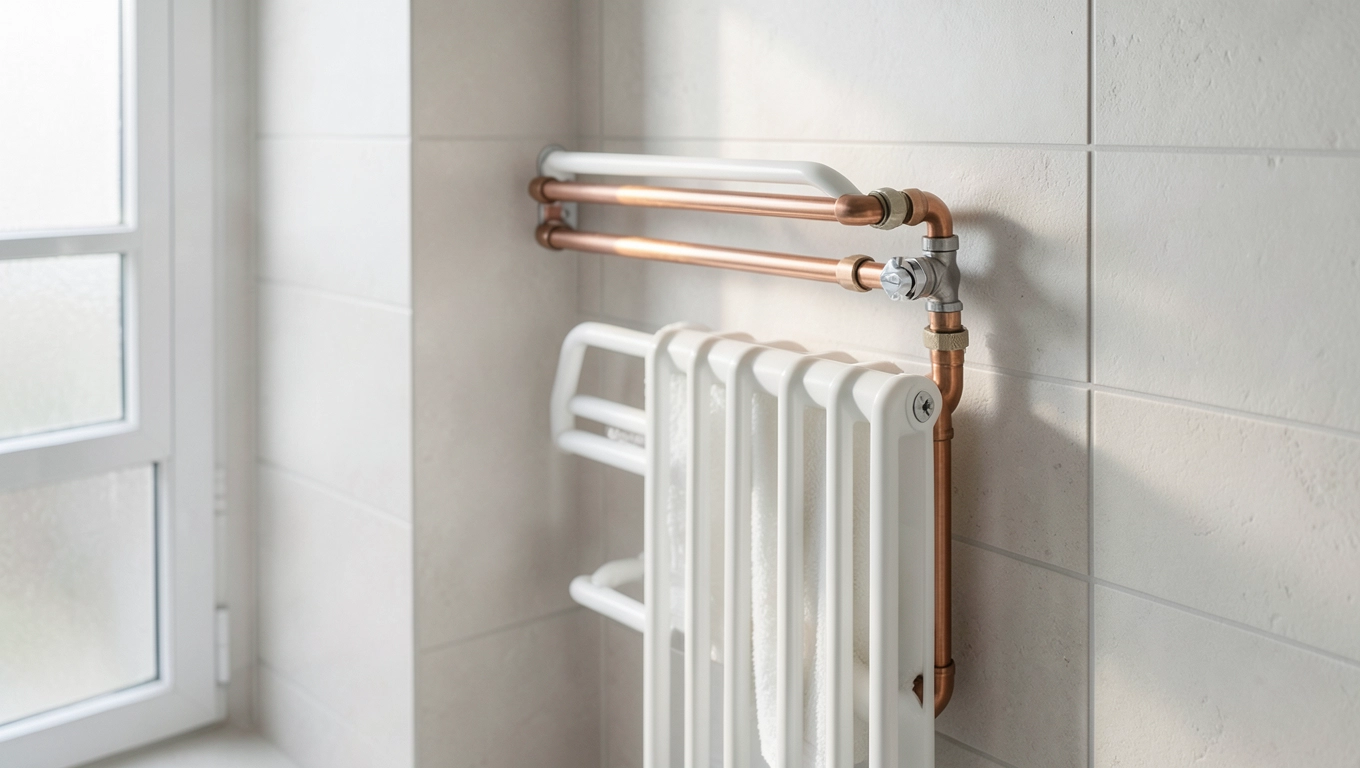

Schemat podłączenia grzejnika łazienkowego od góry
Podłączenie górne oznacza, że oba przewody - zasilający i powrotny - wchodzą do drabinki od strony jej górnej krawędzi. Zasilanie podaje się zwykle po lewej stronie kolektora, a powrót po prawej, choć możliwy jest też wariant odwrócony, gdy wymaga tego układ instalacji w ścianie. Taki układ stosuje się przede wszystkim wtedy, gdy rury prowadzone są w stropie albo w bruździe górnej, a dolna część grzejnika ma pozostać wolna od przyłączy - estetycznie i użytkowo.
Schemat hydrauliczny w tej konfiguracji jest asymetryczny. Czynnik wpływa do górnej części kolektora, schodzi w dół po pierwszym profilu, przechodzi przez szczeble drabinki i wraca do góry drugim profilem, skąd odprowadzany jest do rury powrotnej. Efekt jest taki, że woda skraca sobie drogę przez środek grzejnika, omija skrajne szczeble i pozostawia w nich strefy chłodniejsze. To fizyczne prawo Bernoulliego w miniaturze - mniejszy opór oznacza preferowaną trasę przepływu.
Aby przeciwdziałać temu zjawisku, w górnym zasilaniu stosuje się dodatkowe elementy hydrauliczne. Najczęściej jest to wkładka zaworowa o zwiększonym oporze albo specjalna dysza dławiąca w zaworze termostatycznym. Podnosi ona lokalny spadek ciśnienia, wymuszając przepływ przez całą powierzchnię grzejnika. Bez niej drabinka oddaje nierównomiernie ciepło - środek bywa gorący, a skrajne szczeble ledwo ciepłe.
Odległość między osią zasilania a osią powrotu w modelach drabinkowych wynosi standardowo 50 mm, 470 mm lub 900 mm, w zależności od rozstawu kolektorów. Przy wyborze schematu trzeba sprawdzić, czy rozstaw odpowiada rozstawowi wyprowadzeń w ścianie. Różnica nawet 5 mm wymaga zastosowania muf kompensacyjnych albo kształtek redukcyjnych, inaczej naprężenie w przyłączach zacznie pracować na złącza gwintowe.
Warto też zwrócić uwagę na odpowietrzanie. Górne zasilanie sprawia, że powietrze gromadzi się w najwyższym punkcie instalacji - czyli właśnie w górnej części grzejnika. Dlatego każdy model z podłączeniem górnym powinien mieć ręczny odpowietrznik albo zawór odpowietrzający automatyczny. Jego brak powoduje charakterystyczne bulgotanie, nierównomierną pracę, a w skrajnych przypadkach całkowite zatrzymanie przepływu w jednym z profili.

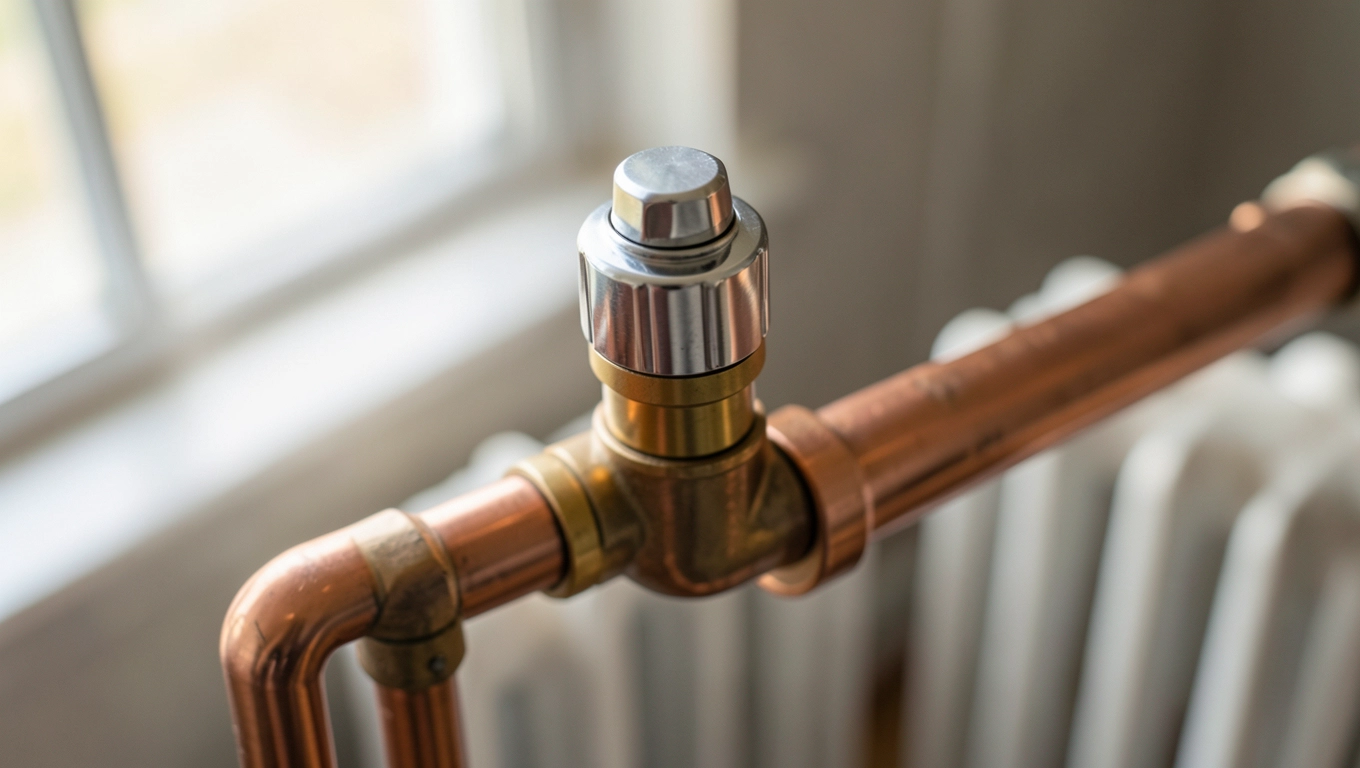

Jakie zawory do grzejnika z podłączeniem górnym
Dobór zaworów w instalacji górnej różni się od klasycznego układu dolnego. Na zasilaniu montuje się zawór termostatyczny z wkładką o podwyższonym oporze hydraulicznym - producent oznacza ją zwykle symbolem „H" albo wartością Kv poniżej 0,6 m³/h. Taka wkładka celowo spowalnia przepływ w pierwszym profilu, przez co woda musi dotrzeć do dalszych szczebli drabinki. Bez niej grzejnik pracuje jak komin z krótkim obiegiem.
Na powrocie standardowo instaluje się zawór regulacyjny lub odcinający z możliwością nastawy wstępnej. Jego zadaniem jest ustawienie przepływu nominalnego zgodnie z mocą cieplną grzejnika - dla drabinek o mocy 400-600 W zwykle 60-90 kg/h, dla większych 120-180 kg/h. Wartość nastawy oblicza się ze wzoru: przepływ [kg/h] = moc [W] / (1,163 × ΔT [K]). Przy ΔT 10 K i mocy 500 W wychodzi około 43 kg/h, ale w praktyce dobiera się nieco wyższą wartość, by zrekompensować nierównomierność rozbioru.
Materiał zaworów ma znaczenie przy wodzie o podwyższonej twardości. Mosiądz odporny na odcynkowanie (DZR) wytrzymuje latami w instalacjach z twardą wodą, natomiast zwykły mosiądz po 5-7 latach może wykazywać korozję wżerową przy gwincie. W instalacjach aluminiowych lub ze stali czarnej zaleca się zawory ze stali nierdzewnej albo brązu, co eliminuje ryzyko kontaktu galwanicznego.
Istotną rolę odgrywa także typ przyłączy. W drabinkach z podłączeniem górnym najczęściej spotyka się gwint 1/2" wewnętrzny, choć nowsze modele oferują przyłącza 3/4" eurokonus. Te ostatnie pozwalają szybko wymienić grzejnik bez demontażu zaworów, ale wymagają zastosowania złączek zaciskowych na rurze PEX lub wielowarstwowej. Przy wyborze warto zweryfikować zgodność z normą PN-EN 215, określającą wymiary przyłączy grzejnikowych.
Nie bez znaczenia pozostaje też kompatybilność termiczna. Zawór termostatyczny powinien mieć zakres regulacji obejmujący temperaturę pokojową łazienki - zwykle 20-24°C. Głowica termostatyczna z czujnikiem cieczowym reaguje szybciej niż gazowa, ale jest od niej droższa o 30-60%. W łazience, gdzie temperatura zmienia się skokowo (po kąpieli), szybkość reakcji głowicy przekłada się bezpośrednio na komfort i stabilność temperatury.
Porównanie typów zaworów do podłączenia górnego
| Typ zaworu | Materiał | Kv [m³/h] | Zakres cen [PLN netto/szt.] | Zastosowanie |
|---|---|---|---|---|
| Termostatyczny kątowy z wkładką H | Mosiądz DZR | 0,4-0,6 | 95-180 | Standardowe drabinki 400-800 W |
| Regulacyjny odcinający | Brąz | 0,8-1,2 | 60-110 | Powrót, nastawa wstępna |
| Kulowy odcinający | Stal nierdzewna | pełny przelot | 35-70 | Szybkie odcięcie bez regulacji |
| Zawór podłączeniowy trójdrogowy | Mosiądz DZR | 0,5-0,8 | 140-220 | Układy mieszane, podłogówka + drabinka |
Montaż grzejnika łazienkowego z zasilaniem górnym krok po kroku
Montaż zaczyna się od wyznaczenia osi montażowej. Standardowa wysokość zawieszenia drabinki wynosi 90-110 cm od posadzki do osi dolnego kolektora, choć w małych łazienkach dopuszcza się 80 cm. Chodzi o to, by ręcznik zawieszony na dolnym szczeblu nie dotykał podłogi i jednocześnie by górny szczebel pozostawał w zasięgu ręki. Rozstaw uchwytów musi odpowiadać rozstawowi kolektorów grzejnika - różnica większa niż 2 mm wymaga korekty kołków.
Drugi etap to wyprowadzenie rur zasilających. W technologii PEX/aluminiowej rury prowadzi się najczęściej w bruździe ściennej lub w listwie maskującej. Odległość między osiami rur powinna być zgodna z rozstawem przyłączy grzejnika. Przy rozstawie 470 mm stosuje się szablon montażowy, który pozwala precyzyjnie ustawić wyprowadzenia. Gdy różnica przekracza 3 mm, montaż zaworów staje się trudny i powstają naprężenia skręcające w korpusie zaworu.
Po zamontowaniu uchwytów i zawieszeniu grzejnika przychodzi czas na zawory. Na zasilaniu przykręca się zawór termostatyczny z wkładką o zwiększonym oporze, na powrocie - zawór regulacyjny. Połączenia gwintowane uszczelnia się konopiami z pastą uszczelniającą albo taśmą PTFE. Klucz dynamometryczny nie jest tu konieczny, ale dokręcenie powinno być wyczuwalne - zbyt mocne dokręcenie powoduje pęknięcie korpusu, zbyt luźne skutkuje kapaniem.
Następnie wykonuje się próbę ciśnieniową. Instalację napełnia się wodą, odpowietrza przez zawór odpowietrzający i poddaje ciśnieniu 6 bar przez 30 minut. Spadek ciśnienia większy niż 0,2 bar oznacza nieszczelność - najczęściej w złączkach zaciskowych, rzadziej w samym grzejniku. Po pozytywnej próbie można założyć głowicę termostatyczną i przeprowadzić regulację wstępną zaworów zgodnie z obliczonym przepływem.
Końcowym etapem jest uruchomienie i obserwacja pracy. Grzejnik powinien nagrzewać się równomiernie w ciągu 15-25 minut od włączenia instalacji. Jeśli skrajne szczeble pozostają chłodne, konieczne jest zwiększenie oporu w zaworze termostatycznym (obniżenie Kv). Różnica temperatur między zasilaniem a powrotem powinna wynosić 8-12 K przy ΔT 10 K w pomieszczeniu - to prosty sposób na weryfikację poprawności nastawy bez konieczności używania kamery termowizyjnej.
Kolejność czynności montażowych
- Wyznaczenie osi montażowej i rozstawu uchwytów
- Wyprowadzenie rur zasilających i powrotnych zgodnie z rozstawem przyłączy
- Montaż uchwytów ściennych z kołkami odpowiednimi do typu ściany
- Zawieszenie grzejnika i dokręcenie uchwytów
- Instalacja zaworów na przyłączach z uszczelnieniem
- Próbne napełnienie instalacji i odpowietrzenie
- Próba ciśnieniowa 6 bar przez 30 minut
- Montaż głowicy termostatycznej i nastawa wstępna zaworów

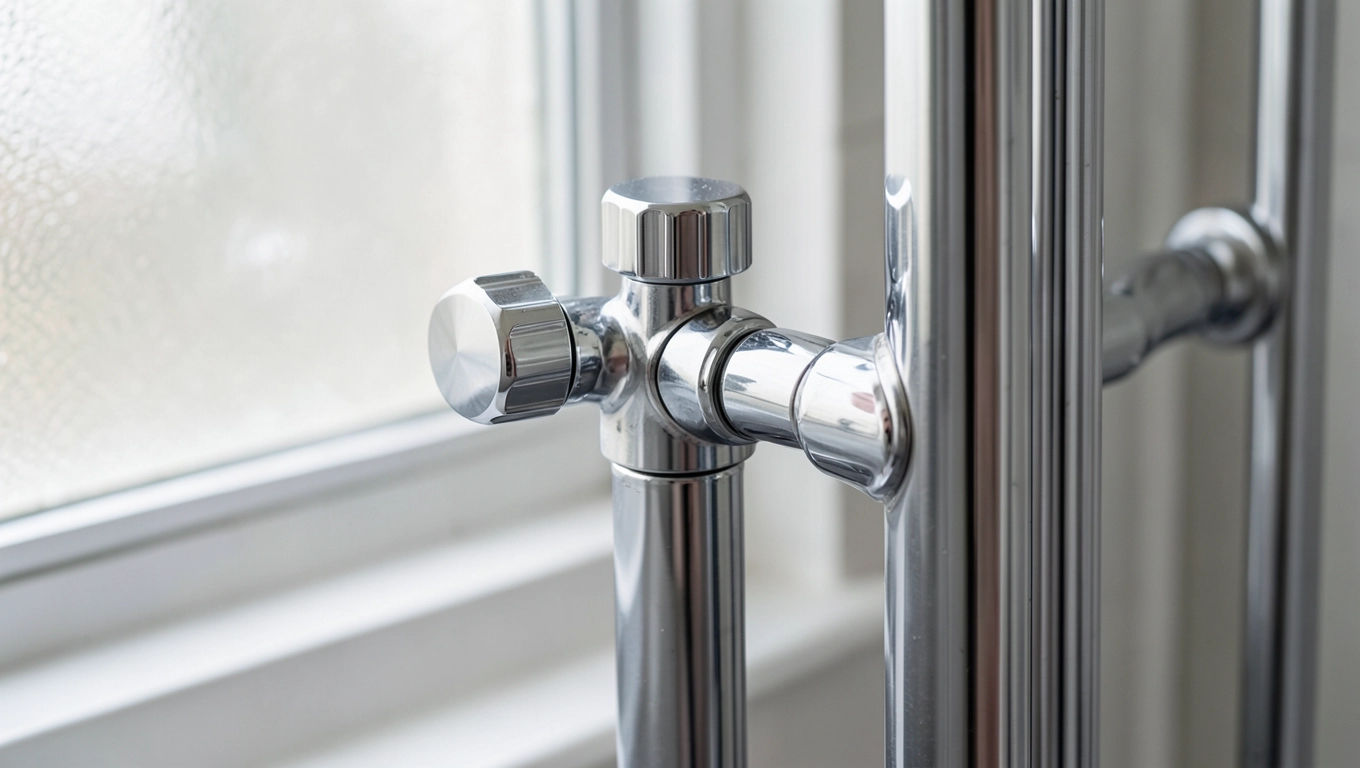

Najczęstsze błędy przy podłączeniu górnym grzejnika w łazience
Pierwszy powtarzający się błąd to zastosowanie zwykłego zaworu termostatycznego bez wkładki o zwiększonym oporze. W drabince z zasilaniem górnym taka konfiguracja skutkuje krótkim obiegiem - woda przepływa pierwszym profilem i wraca, omijając pozostałe szczeble. Efekt widoczny jest gołym okiem: środek grzejnika gorący, skraje zimne. Rozwiązaniem jest wymiana wkładki na wersję o Kv 0,4-0,6 m³/h albo zamontowanie dyszy dławiącej na zasilaniu.
Drugi częsty błąd to brak odpowietrznika w najwyższym punkcie grzejnika. Podłączenie górne sprzyja gromadzeniu się powietrza w górnym kolektorze. Bez odpowietrzenia układ pracuje niestabilnie - słychać bulgotanie, a w skrajnych przypadkach następuje całkowite zatrzymanie przepływu w jednym z profili. Wystarczy zamontować ręczny odpowietrznik 1/8" w górnym korku, by problem zniknął. Odpowietrzanie raz na sezon zajmuje minutę.
Trzeci błąd to zbyt mały przekrój rur zasilających. W instalacjach górnych opór hydrauliczny jest wyższy niż w dolnych, a przekrój 16 mm PEX/AluPEX przy długości powyżej 6 m od rozdzielacza generuje zbyt duży spadek ciśnienia. Skutkuje to niedogrzewaniem drabinki nawet przy prawidłowo ustawionych zaworach. Dla obiegów powyżej 6 m zaleca się rurę 20 mm, a przy 10 m i więcej - 26 mm albo dodatkową pompę obiegową.
Czwarty problem to nieprawidłowe ustawienie kierunku zasilania. W drabinkach z podłączeniem górnym zasilanie powinno wchodzić po stronie przeciwnej do uszczelki kolektora, jeśli taką zastosowano. Odwrotne podłączenie zaburza równomierność przepływu i obniża sprawność grzejnika o 10-15%. Przed montażem warto sprawdzić oznaczenia producenta - zwykle strzałka na korpusie wskazuje prawidłowy kierunek.
Piąty błąd to montaż grzejnika bez uwzględnienia dylatacji termicznej. Drabinka o długości 1200 mm przy ΔT 50 K zmienia swoją długość o około 0,7 mm. Wprawdzie niewiele, ale przy sztywnym mocowaniu obu końców naprężenie przenosi się na zawory i przyłącza. Rozwiązaniem jest zastosowanie uchwytów stałych tylko na jednym kolektorze, a na drugim przesuwnych - wtedy kompensacja odbywa się bez obciążania armatury.
Szósty, często pomijany błąd to brak izolacji termicznej rur zasilających na odcinku od kotła do grzejnika. W instalacji górnej rury przechodzą przez strop lub górną część ściany, gdzie oddają ciepło do pomieszczeń sąsiednich. Otulina 13-19 mm z pianki PE obniża straty o 70-80% i jednocześnie zwiększa efektywność samego grzejnika. To prosty detal, a różnica w rachunku za ogrzewanie potrafi sięgać kilku procent w skali sezonu.
Siódmy błąd to montaż głowicy termostatycznej w strefie bezpośredniego działania promieniowania z drabinki albo w przeciągu. Głowica odczytuje wówczas zawyżoną lub zaniżoną temperaturę i nieprawidłowo dławi przepływ. W praktyce oznacza to przegrzewanie łazienki albo jej niedogrzewanie. Głowicę montuje się po stronie przeciwnej do drabinki, minimum 1,5 m od niej, najlepiej na ścianie zewnętrznej lub w miejscu o swobodnej cyrkulacji powietrza.
Kiedy nie stosować podłączenia górnego
Podłączenie górne nie sprawdza się w instalacjach z pompą o bardzo wysokim ciśnieniu dyspozycyjnym (powyżej 250 mbar) oraz w obiegach z wymuszonym obiegiem, gdzie temperatura powrotu spada poniżej 40°C. W takich warunkach drabinka staje się niestabilna termicznie i koroduje szybciej po stronie powrotnej. Lepiej wtedy zastosować klasyczne podłączenie dolne albo układ z wkładką zaworową o jeszcze wyższym oporze. Również w łazienkach o bardzo małej kubaturze (poniżej 5 m³) drabinka z zasilaniem górnym może powodować przegrzewanie - w takiej skali efektywność instalacji schodzi na dalszy plan, a komfort cieplny zapewnia ogrzewanie podłogowe.
Źródła danych i norm: PN-EN 215 (zawory termostatyczne), PN-EN 442 (grzejniki), Warunki Techniczne 2022 § 322 (instalacje grzewcze), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dodatkowe informacje techniczne: portal „inzynierbudownictwa.pl", katalogi producenckie (dane orientacyjne, dostępne na stronach producentów armatury grzewczej).
