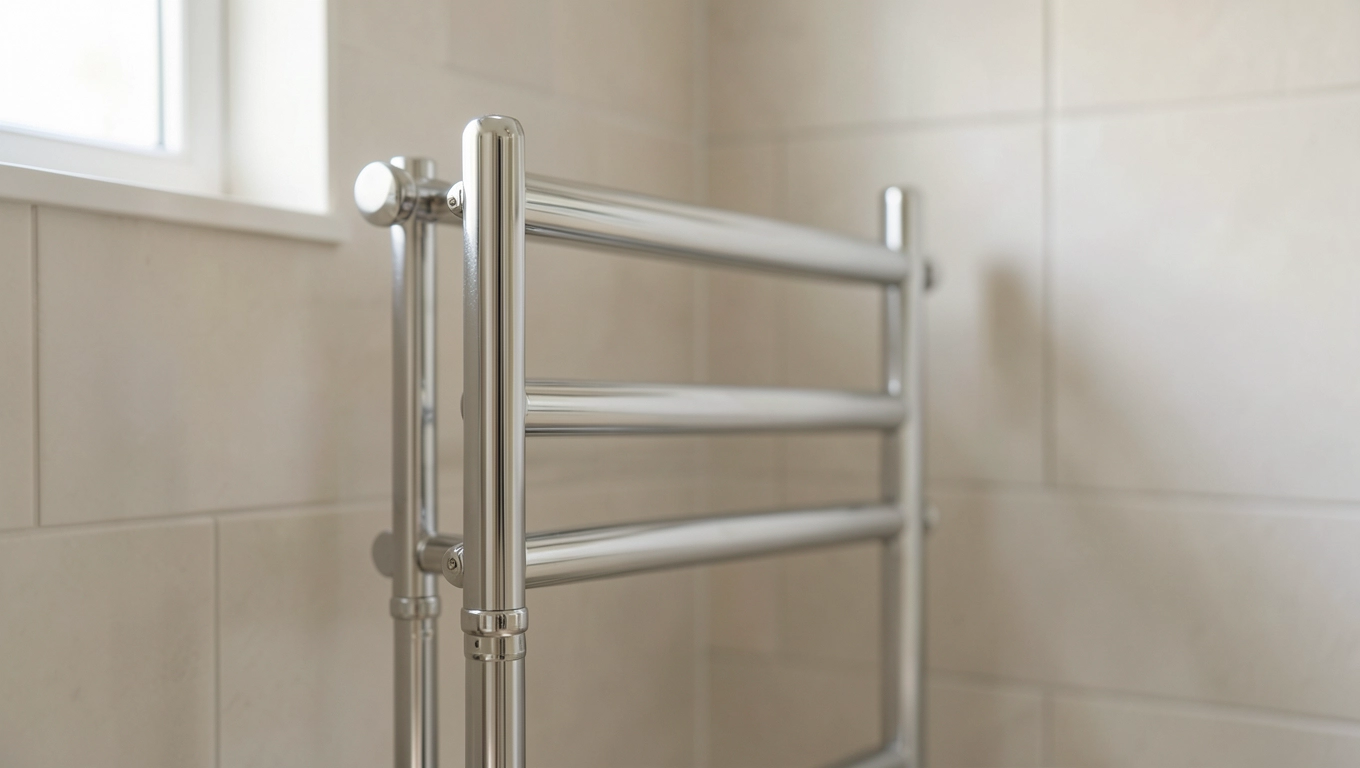

Grzejnik łazienkowy z podłączeniem bocznym 500 mm bez przerabiania instalacji

Stary rozstaw 500 mm po żeliwnych grzejnikach z bloków i kamienic z lat sześćdziesiątych potrafi skutecznie zablokować remont łazienki, bo nowoczesne modele projektuje się najczęściej pod przyłącze dolne. Grzejnik łazienkowy z podłączeniem bocznym właśnie ten problem rozwiązuje pasuje w miejsce zużytego żeliwa bez kucia ścian i przerabiania pionów. Poniżej konkretne parametry techniczne, moc cieplną przy różnicy temperatur 75/65/20, tabelę doboru do powierzchni oraz porównanie modeli, które faktycznie schodzą z rynku w rozstawie 500 mm.

• Czym jest rozstaw boczny 500 mm i kiedy jego wybór staje się koniecznością
• Jak dobrać moc grzejnika bocznego do łazienki
• Najlepsze modele z podłączeniem bocznym 500 mm
• Montaż krok po kroku w miejsce starego żeliwnego
• FAQ praktyczne
• Checklist przed zakupem
• Dane techniczne, normy i źródła

Czym jest rozstaw boczny 500 mm i kiedy jego wybór staje się koniecznością

Rozstaw boczny to odległość w milimetrach między osiami rur zasilającej i powrotnej mierzona poziomo na ściance czołowej grzejnika. Standard 500 mm oznacza więc, że obie osie leżą pół metra od siebie i wchodzą w ścianę od strony lewej albo prawej.

W nowym budownictwie króluje rozstaw 50 mm od dołu, bo pozwala poprowadzić instalację pod posadzką. W tysiącach bloków i kamienic z wielkiej płyty oraz w starszych domach z lat sześćdziesiątych, siedemdziesiątych i osiemdziesiątych instalacja biegnie jednak po wierzchu ściany, a rury wchodzą do grzejnika z boku, najczęściej właśnie w osiach 500 mm. Tam wymiana na model z przyłączem dolnym wymaga kucia bruzd albo wymiany pionu, a to oznacza remont obejmujący całą klatękę schodową.

Grzejnik z podłączeniem bocznym 500 mm rozwiązuje dokładnie ten scenariusz: pasuje na istniejące zawory i rurki, nie trzeba wymieniać armatury, nie trzeba niszczyć glazury. To nie kaprys estetyczny, lecz decyzja czysto montażowa zostaje wtedy, gdy pion w ścianie ma już precyzyjnie ustalony rozstaw.

Warto też wiedzieć, że na rynku funkcjonują modele o rozstawie bocznym 600 mm (popularne w starszych kamienicach) oraz nietypowe 300 mm. Pięćsetka to zdecydowanie najczęstszy standard po żeliwie, dlatego jej szukają właściciele mieszkań w lokalizacjach z peerelowską zabudową.

Przy okazji warto odróżnić dwa pojęcia: rozstaw przyłącza i rozstaw zawieszenia. Pierwszy mówi, gdzie wchodzą rury do urządzenia; drugi określa odstęp między uchwytami montażowymi na ścianie. W modelach z podłączeniem bocznym obie wartość są zwykle różne, a kluczowy dla kompatybilności jest właśnie rozstaw przyłączy.

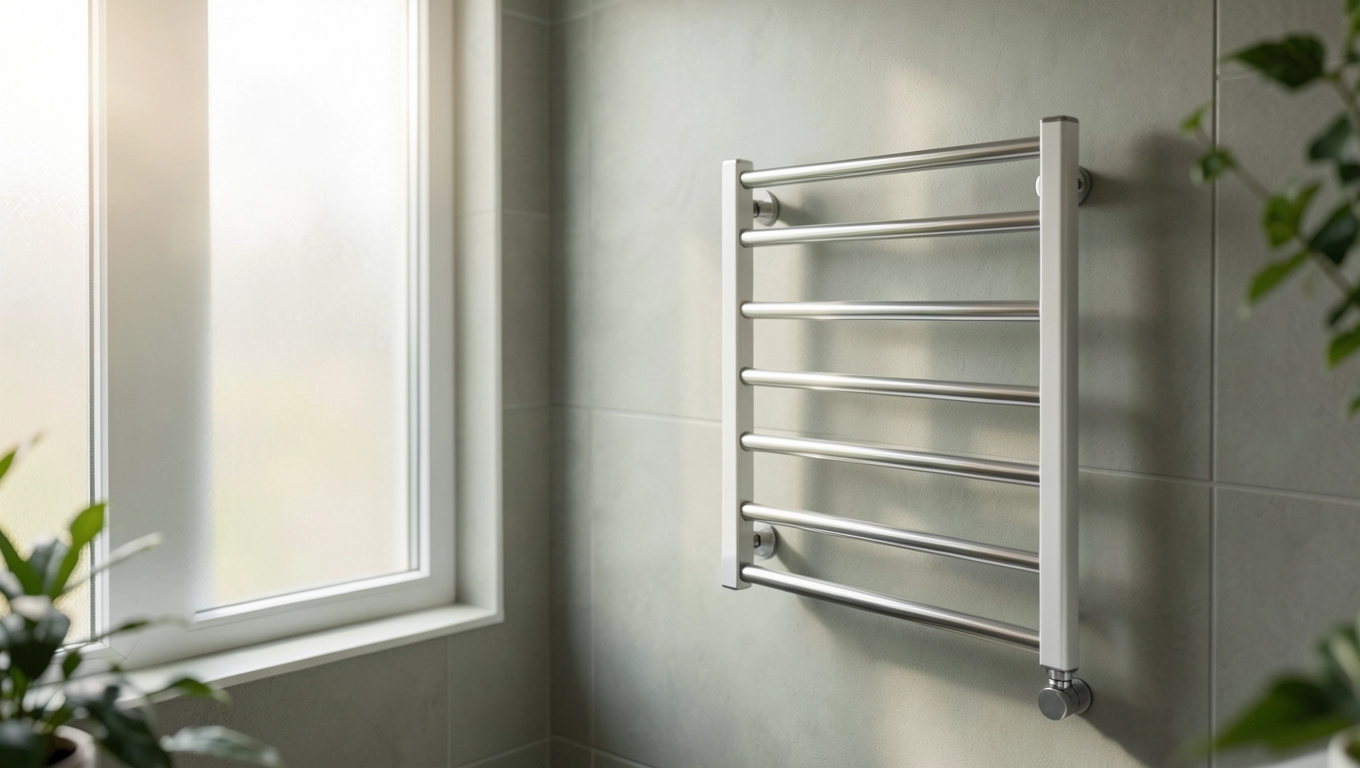

Jak dobrać moc grzejnika bocznego do łazienki

Standardowa norma dobierania mocy grzewczej w polskim budownictwie mieszkaniowym opiera się na wzorze orientacyjnym 100 W na każdy metr kwadratowy powierzchni. W łazienkach ze względu na wyższą temperaturę komfortu około 24°C współczynnik ten wzrasta często do 120-130 W/m², zwłaszcza gdy pomieszczenie sąsiaduje ze ścianą zewnętrzną lub posiada okno.

Poniższe zestawienie odnosi moc do temperatury zasilania 75°C, powrotu 65°C i temperatury pokojowej 20°C, czyli do parametru 75/65/20 podawanego w kartach katalogowych. Dla instalacji niskotemperaturowej, pracującej w reżimie 55/45/20, moc realna grzejnika spada o około 40-50%, co trzeba uwzględnić przy pompie ciepła.

Wzór orientacyjny działa poprawnie tylko wtedy, gdy izolacja termiczna budynku odpowiada aktualnym wymaganiom technicznym. W kamienicy bez docieplenia, z pojedynczą szybą w oknie i mostkami termicznymi w narożnikach straty ciepła potrafią przewyższać założenia nawet o 50%, dlatego w takich lokalizacjach warto zlecić audyt instalatorowi albo zastosować współczynnik bezpieczeństwa 1,3 do mocy wyliczonej ze wzoru.

Dobór mocy ma też wymiar praktyczny: zbyt mały grzejnik nie dogrzeje łazienki po otwarciu okna na odsłonę, zbyt duży pracuje w trybie przerywanym, szybko się kurzy i pobiera więcej gazu. Optymalny dobór zakłada pracę ciągłą z małą modulacją, a nie cykliczne włączanie i wyłączanie zaworu termostatycznego.

Skąd wiedzieć, ile mocy potrzebuje konkretna łazienka

Najpewniejszą metodą pozostaje obliczeniowe zapotrzebowanie na ciepło wg normy PN-EN 12831, uwzględniające straty przez przegrody, wentylację i zyski wewnętrzne. W praktyce remontowej wystarcza jednak wzór skrócony: powierzchnia w metrach × 100-130 W. W bloku z lat osiemdziesiątych z węzłem cieplnym przyjmij 130 W/m², w nowej inwestycji z rekuperacją wystarczy 80-90 W/m².

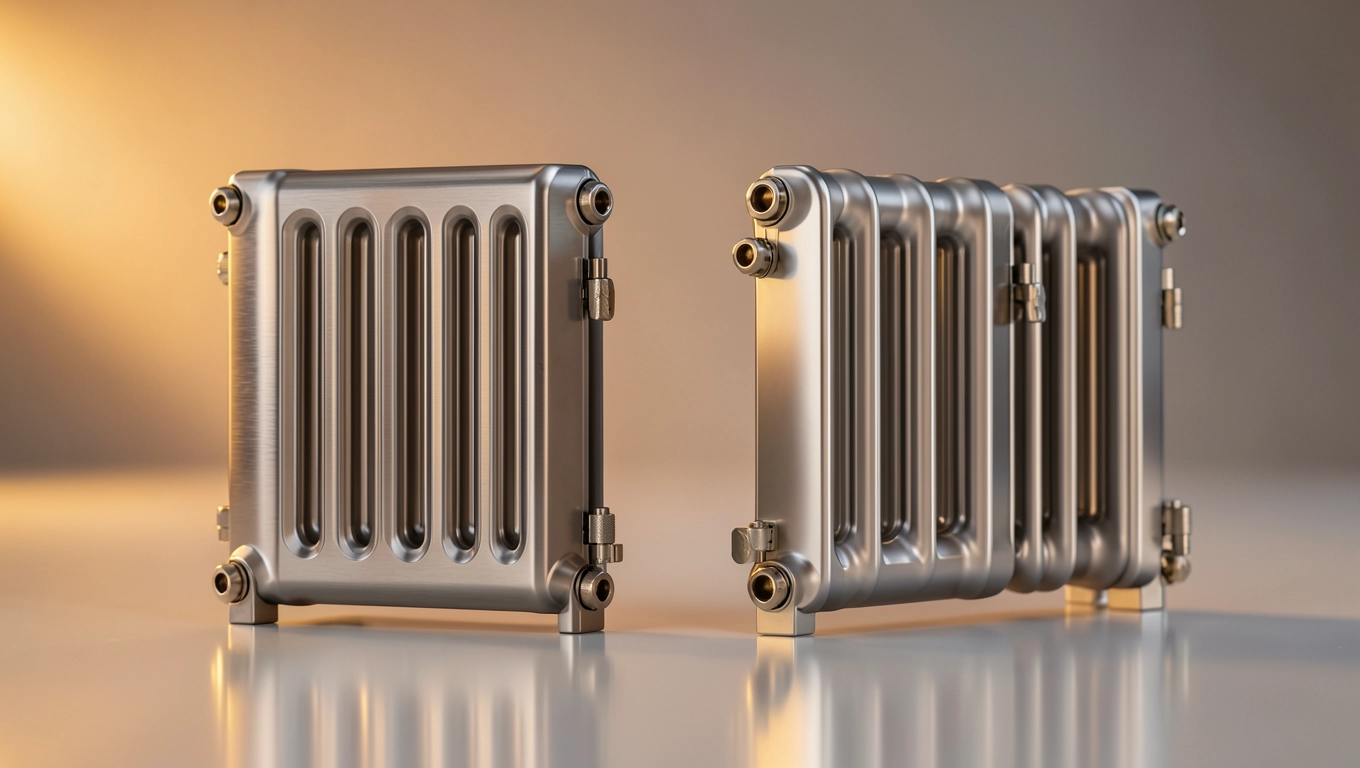

Najlepsze modele z podłączeniem bocznym 500 mm

Na polskim rynku aktywnych producentów z ofertą dedykowaną pod rozstaw boczny 500 mm jest kilku. Poniższa tabela porównuje cztery najczęściej wybierane serie ze stali, aluminium i mieszane, uwzględniając zakresy mocy, wymiary, kolory i orientacyjne ceny katalogowe w PLN netto.

Irsap Tesi 3 i Tesi 4 to stalowe drabinki o trzech lub czterech profilach, cenione za wysoką moc cieplną przy kompaktowej głębokości. W rozstawie 500 mm obie serie działają jako grzejnik boczny, ale rozstaw przyłącza bywa modyfikowany przez producenta pod konkretne zamówienie, dlatego przy zakupie trzeba potwierdzić w karcie technicznej wartość 500 mm, a nie tylko 50 mm.

Classic BIS to aluminiowa konstrukcja o lżejszej wadze (8-12 kg przy szerokości 800 mm) i niższej cenie, która trafia głównie do małych łazienek i toalet gościnnych. Dostępna w trzech wysokościach, co pozwala dopasować urządzenie do niskiego wnęki pod oknem.

Radox Esse reprezentuje segment designerski: grafitowa lub czarna matowa powłoka, wąskie profile, łazienkowy wygląd bardziej zbliżony do mebla niż do klasycznego grzejnika. Wyższa cena wynika z lakierowania proszkowego w kolorach specjalnych oraz z indywidualnej kontroli szczelności każdej sztuki.

Uwaga: nie kupuj grzejnika z dolnym podłączeniem, jeśli instalacja w ścianie prowadzona jest od boku. Rury wychodzące ze ściany poziomo nie pasują do króćców skierowanych ku dołowi, a próba manewrowania adapterami prowadzi do gromadzenia się powietrza w układzie i hałaśliwej pracy zaworu.

Na co zwrócić uwagę przy wyborze wykończenia

Kolor wpływa na postrzeganą wielkość łazienki: biały rozjaśnia i powiększa optycznie, czarny mat dodaje głębi i sprawdza się w industrialnych wnętrzach, grafitowy i piaskowy wpisują się w aktualne trendy projektowe. Lakier proszkowy odporny na wilgoć i detergenty powinien spełniać normę odporności korozyjnej minimum 500 h w komorze solnej, co gwarantuje trwałość powłoki w środowisku wilgotnym.

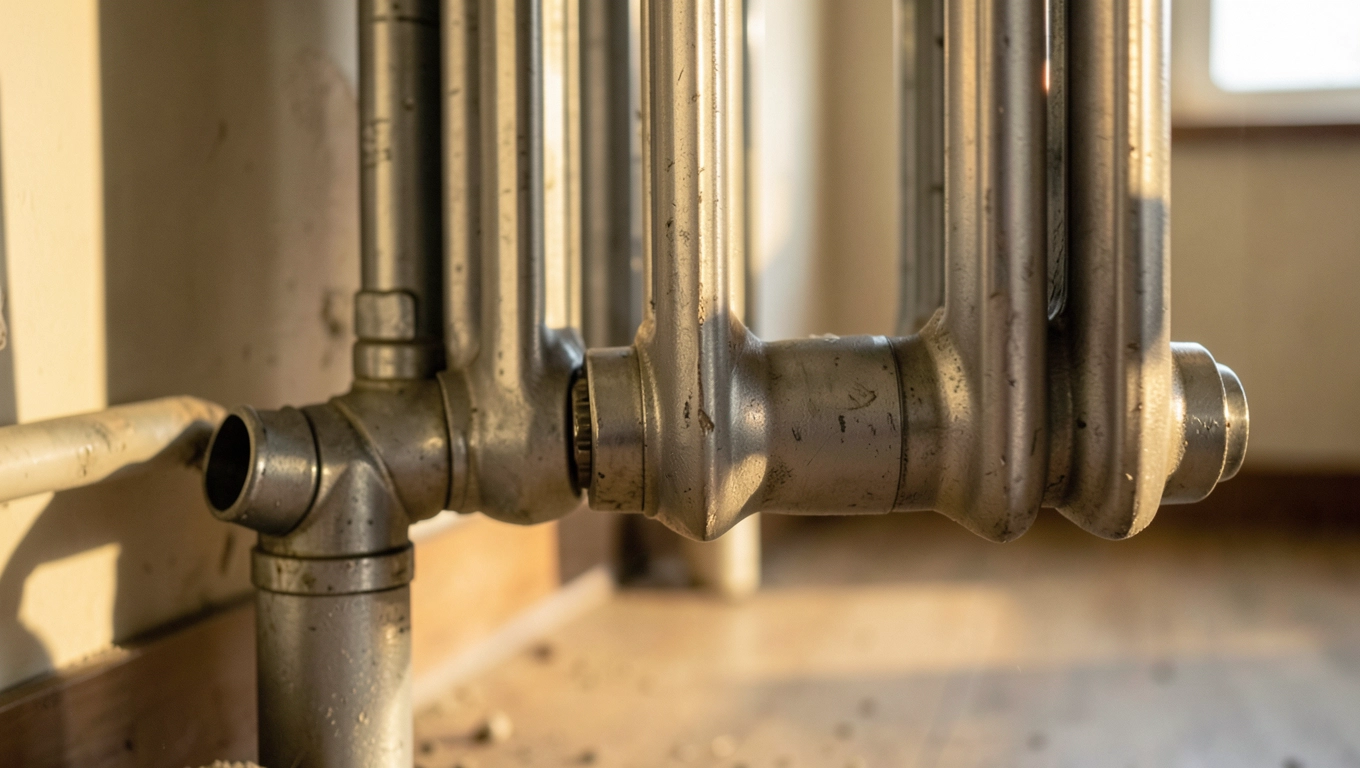

Montaż krok po kroku w miejsce starego żeliwnego

Wymiana grzejnika żeliwnego na stalowy lub aluminiowy model z podłączeniem bocznym 500 mm przebiega w kilku etapach, z których każdy wymaga precyzji szczególnie odpowietrzenie układu po napełnieniu.

1. Spuszczenie wody z pionu konieczna zgoda spółdzielni lub wspólnoty, zamknięcie zaworów odcinających i opróżnienie pionu do poziomu piwnicy.
2. Demontaż starego grzejnika odkręcenie śrubunków przy zaworze, odparzenie śrub jeśli skorodowały, delikatne opuszczenie żeliwnej sekcji na kawa (masa jednego żebra to 7-10 kg, całość potrafi ważyć 60-80 kg).
3. Pomiar rzeczywistego rozstawu zmierz odległość między osiami rur w ścianie, nie między śrubunkami starego zaworu; tolerancja to ±2 mm.
4. Montaż zaworów nowy zawór termostatyczny z głowicą po stronie zasilania, zawór odcinający po stronie powrotu; przy rozstawie 500 mm potrzebujesz zaworów kątowych lub prostych w wariancie 500 mm, nie uniwersalnych 50 mm.
5. Zawieszenie grzejnika kołki rozporowe minimum 8 mm w ścianie nośnej; wysokość montażu zgodnie z PN-EN 442, czyli dolna krawędź co najmniej 100 mm nad posadzką.
6. Podłączenie i odpowietrzenie otwarcie zaworów powoli, odkręcenie odpowietrznika na górze grzejnika do momentu wypłynięcia jednolitego strumienia wody bez pęcherzyków.
7. Próba ciśnieniowa sprawdzenie szczelności przy ciśnieniu roboczym przez minimum 30 minut; brak spadku ciśnienia oznacza poprawny montaż.

Wskazówka praktyczna: przed odkręceniem starego zaworu podłóż ręcznik i miskę, bo w rurkach zalega zwykle 0,5-2 litry wody. Resztki starego konopii lub teflonu na gwincie usuń szczotką drucianą, a nowy zawór owiń taśmą teflonową w kierunku przeciwnym do ruchu wskazówek wtedy nie rozerwie się przy dokręcaniu.

Wymiary przyłączy i odległości montażowe

Rozstaw 500 mm odnosi się do osi rur, ale trzeba jeszcze uwzględnić głębokość osadzenia zaworu w ścianie (zwykle 20-35 mm) oraz luz montażowy na śrubunki (5-10 mm z każdej strony). Łączna tolerancja montażowa wynosi więc około ±15 mm, co pozwala korygować drobne niedokładności.

Odległość grzejnika od ściany powinna wynosić minimum 25 mm dla swobodnej cyrkulacji powietrza, a od podłogi minimum 100 mm. Zbyt bliskie przysunięcie do ściany obniża oddawanie ciepła nawet o 15%, bo ogranicza konwekcję naturalną z tyłu urządzenia.

Kiedy wymiana 1:1 nie wchodzi w grę

Jeśli stary grzejnik żeliwny miał przyłącze w osiach 600 mm albo pion wychodzi pod kątem, sam rozstaw 500 mm nie wystarczy. W takiej sytuacji konieczna jest wymiana odcinka rury w ścianie albo zastosowanie grzejnika z przesuniętym rozstawem takie modele produkuje się na indywidualne zamówienie, ale termin realizacji rośnie wtedy do 4-6 tygodni.

FAQ praktyczne

Czy nowy grzejnik z podłączeniem bocznym zmieści się dokładnie w miejsce żeliwnego?

W większości przypadków tak, pod warunkiem identycznego rozstawu osi rur. Żeliwne grzejniki w blokach z wielkiej płyty miały standardowo rozstaw 500 mm i głębokość 140-180 mm. Nowoczesna drabinka stalowa w tym samym rozstawie ma głębokość zaledwie 30-70 mm, więc zyskuje się dodatkowe centymetry przestrzeni istotne zwłaszcza w wąskich łazienkach.

Czy potrzebny jest specjalny zawór pod rozstaw 500 mm?

Tak, zwykły zawór kątowy do grzejników dolnych ma rozstaw osi 50 mm i nie nadaje się do montażu w rozstawie 500 mm. Konieczny jest zawór kątowy z osiami 500 mm albo zawór prosty z przedłużkami. Adaptery pośrednie istnieją, ale każde dodatkowe połączenie to potencjalne miejsce wycieku, więc lepiej zastosować zawór natywny.

Czy grzejnik z podłączeniem bocznym może pełnić rolę suszarki?

Drabinkowe konstrukcje z rurek poziomych o rozstawie 30-40 mm świetnie sprawdzają się jako suszarka do ręczników ich powierzchnia grzewcza jest wystarczająco duża, a obciążenie wilgocią nie wpływa na trwałość lakieru proszkowego. Wąskie profile aluminiowe (np. Classic BIS) szybciej oddają ciepło i schną w kilkanaście minut po wyłączeniu ogrzewania.

Jak często trzeba odpowietrzać taki grzejnik?

Po pierwszym napełnieniu odpowietrzanie jest konieczne, później powietrze powinno samo migrować do odpowietrznika automatycznego zamontowanego na najwyższym punkcie instalacji. Jeśli powietrze pojawia się regularnie, przyczyną jest najczęściej nieszczelność instalacji zasysającej powietrze albo zbyt niskie ciśnienie w instalacji.

Checklist przed zakupem

• Zmierz rzeczywisty rozstaw między osiami rur w ścianie (nie między zaworami starego grzejnika).
• Sprawdź średnicę rur najczęściej 15 mm (1/2 cala), rzadziej 20 mm (3/4 cala); śrubunek zaworu musi pasować.
• Oblicz wymaganą moc wg wzoru 100-130 W/m² dla temperatury 75/65/20.
• Wybierz wykończenie odporne na wilgoć (norma odporności korozyjnej min. 500 h).
• Sprawdź dostępność zaworów i śrubunków w rozstawie 500 mm nie wszystkie zestawy montażowe są uniwersalne.
• Potwierdź w karcie technicznej, że producent oferuje dany model faktycznie w rozstawie 500 mm, a nie tylko 50 mm.

Dobór mocy zależy od izolacji budynku, lokalizacji łazienki w stosunku do ścian zewnętrznych oraz rodzaju instalacji (wysokotemperaturowa miejska, niskotemperaturowa pompa ciepła). W budynkach bez docieplenia i z pojedynczą szybą w oknie moc orientacyjną ze wzoru 100 W/m² warto przemnożyć przez współczynnik 1,3. W nowych inwestycjach z wentylacją mechaniczną współczynnik może wynosić zaledwie 0,7-0,8.

Dane techniczne, normy i źródła

• PN-EN 442-1:2015 Grzejniki i konwektory. Część 1: Wymagania techniczne i warunki badania.
• PN-EN 442-2:2015 Grzejniki i konwektory. Część 2: Metody badania i oceny.
• PN-EN 12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
• Karty katalogowe producentów: Irsap (polska-irsap.com), Terma (termaheat.pl), Radix (radix.com.pl).
