Jak podłączyć wentylator łazienkowy – prosty poradnik krok po kroku

lazienki l 2025-02-15 00:58 / Aktualizacja: 2026-05-10 01:21:14

Przygotowanie instalacji elektrycznej przed podłączeniem wentylatora łazienkowego

Zanim przystąpisz do jakiegokolwiek działania przy wentylatorze, musisz zgasić światło w całym mieszkaniu dosłownie. Wyłączono napięcie w rozdzielnicy, ale zanim zaczniesz cokolwiek dotykać, wbij wtyczkę próbną w gniazdko albo użyj miernika, żeby upewnić się, że przewody milczą. Bezpieczeństwo to podstawa, więc jeśli nie masz pojęcia, jak wygląda rozdzielnica w twoim domu, lepiej wzyń elektryka. Praca przy instalacji elektrycznej bez odpowiedniej wiedzy to ryzykowanie życia prąd w łazience, gdzie wilgoć obniża opór skóry, potrafi kopnąć znacznie mocniej niż w suchym pokoju.

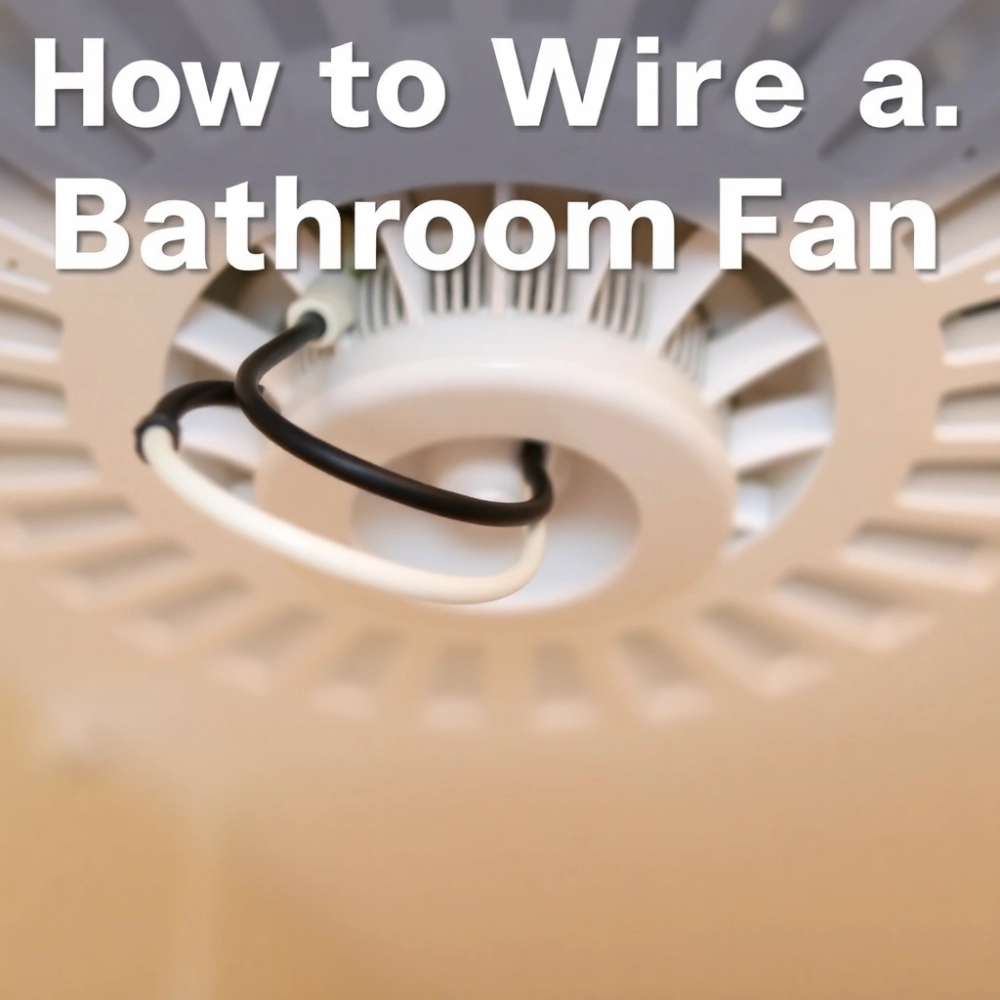

Jak podłączyć wentylator łazienkowy

Teraz czas na oględziny miejsca, gdzie stanie wentylator. Kanał wentylacyjny powinien być już wyprowadzony, bo inaczej wentylator nie będzie miał dokąd zrzucać zużytego powietrza. Standardowo spotkasz się ze średnicami 100 mm, 120 mm, 125 mm lub 150 mm wybór zależy od przekroju Twojego kanału, a ten z kolei powinien odpowiadać kubaturze łazienki. Dla małych pomieszczeń do 6 m² wystarczy zazwyczaj 100 mm, natomiast większe łazienki powyżej 10 m² lepiej obsłuży wentylator o średnicy 125 lub 150 mm. Nie dobieraj wentylatora na oko zbyt mały model nie zapewni wystarczającego przepływu powietrza, co skończy się pleśnią na ścianach.

Sprawdź, czy w pobliżu wylotu kanału jest już wyprowadzony przewód elektryczny. Zazwyczaj jest to trójżyłowy okablowanie faza, neutral i uziemienie. Jeśli masz tylko dwie żyły, instalacja będzie wymagała przeciągnięcia dodatkowego przewodu ochronnego. W starych budynkach często spotyka się właśnie taką sytuację, gdzie wentylator podłączano kiedyś do żarówki, sterując nim włącznikiem światła. W takim przypadku musisz najpierw rozebrać puszkę przyłączeniową i sprawdzić, ile miejsca masz na dodatkowy przewód.

Przepisy budowlane, a konkretnie norma PN-EN 60335, mówią jasno: urządzenia montowane w strefie mokrej łazienki muszą mieć odpowiednią klasę szczelności IP. Jeśli wentylator ma stanąć bezpośrednio nad prysznicem lub wanny, wybierz model na napięcie 12 V to bezpieczne napięcie, które nawet w razie uszkodzenia obudowy nie spowoduje porażenia. W standardowej strefie, czyli w odległości większej niż 60 cm od sources wody, spokojnie poradzisz sobie z wentylatorem na 230 V. Zanim więc cokolwiek kupisz, zmierz odległość od najbliższego punktu, gdzie może docierać woda.

Zdejmij starą kratkę wentylacyjną to ona zazwyczaj przykrywa wylot kanału. Obracaj ją delikatnie, żeby nie uszkodzić ramki, bo będziesz ją potem wykorzystywać jako podstawę do mocowania nowego wentylatora. Pod kratką powinieneś zobaczyć wylot kanału wentylacyjnego, a wokół niego ewentualne pozostałości starego uszczelnienia. Oczyść całość z kurzu, pajęczyn i resztek starego silikonu. Im dokładniej to zrobisz teraz, tym szczelniejsza będzie później cała instalacja.

Podłączenie przewodów faza L, neutral i uziemienie

Zacznijmy od oznaczeń, bo to one sprawiają najwięcej problemów początkującym elektrykom. Faza, czyli przewód pod napięciem, oznaczona jest literą L i najczęściej ma kolor brązowy lub czarny. Neutral to N, kolor niebieski, a uziemienie zółto-zielone, oznaczone symbolem bojki. Wentylator ma trzy zaciski: L dla fazy, N dla zera i symbol uziemienia dla przewodu ochronnego. Pomylenie tych przewodów to nie tylko kwestia nieprawidłowego działania podłączenie fazy do zacisku uziemienia może skutkować zwarciem albo porażeniem przy dotknięciu obudowy.

Odkręć pokrywę wentylatora i znajdź tabliczkę zaciskową w jego wnętrzu. Zazwyczaj jest umieszczona w centralnej części obudowy, tuż przy silniku. Zdejmij izolację z końców przewodów na długość około 8-10 mm nie więcej, bo zbyt długi odsłonięty miedź może wystawać i powodować iskrzenie. Następnie włóż każdy przewód w odpowiedni zacisk i dokręć śruby dociskowe. Upewnij się, że przewód nie wysuwa się przy lekkim szarpnięciu solidne połączenie to gwarancja bezawaryjnej pracy przez lata.

Jeśli podłączasz wentylator z wyłącznikiem, sprawdź schemat ideowy dołączony do instrukcji producenta. Standardowe rozwiązanie polega na tym, że faza jest stale podłączona do wentylatora, a neutral również, ale obwód uzupełnia dodatkowy przewód sterujący zazwyczaj żółto-zielony który idzie do włącznika na ścianie. Włącznik w tym układzie nie przeryca samego obwodu, tylko wysyła sygnał do modułu sterującego w wentylatorze, żeby ten włączył lub wyłączył silnik. To ważne, bo próba zerwania samej fazy zwykłym włącznikiem światła może doprowadzić do iskrzenia na stykach i szybkiego zepsucia przełącznika.

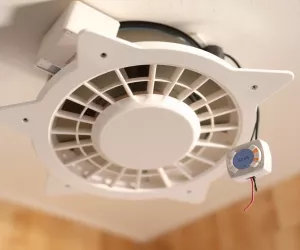

Wentylatory z timerem mają dodatkowy zacisk oznaczony jako T lub Timer. Podłączasz do niego przewód fazowy sterowany z włącznika, który po rozłączeniu powoduje, że wentylator dalej pracuje przez ustawiony czas zazwyczaj od 2 do 30 minut. Dzięki temu łazienka jest wentylowana jeszcze po wyjściu z niej, co skutecznie redukuje wilgoć. Timer to przydatna funkcja, jeśli zależy ci na automatycznym odprowadzaniu pary wodnej bez pamiętania o ręcznym wyłączeniu.

Po podłączeniu wszystkich przewodów sprawdź jeszcze raz, czy każdy zacisk jest dokręcony i czy nie ma luźnych żył wystających poza obudowę. Nałóż pokrywę wentylatora i dokręć ją, ale nie za mocno plastikowe zatrzaski łatwo pękają pod nadmiernym naprężeniem. Teraz możesz przywrócić napięcie i sprawdzić, czy instalacja działa prawidłowo.

Montaż i mocowanie wentylatora na ścianie lub suficie

Mocowanie wentylatora na ścianie wymaga precyzji w wymierzeniu otworu pod kanał wentylacyjny. Przystaw wentylator do ściany tak, żeby wylot kanału wentylacyjnego znalazł się dokładnie naprzeciwko otworu w obudowie wentylatora. Zaznacz ołówkiem punkty mocowania najczęściej są to dwa lub cztery otwory w rogach obudowy. Użyj poziomicy, żeby wentylator wisiał idealnie poziomo, bo skrzywienie obudowy utrudni zamknięcie klapki wylotowej.

Wiercenie w płytkach ceramicznych to osobna historia tutaj potrzebujesz wiertła widiowego do glazury, najlepiej z nasypem diamentowym. Zaznacz punkty taśmą malarską, żeby wiertło nie ześlizgnęło się przy startowaniu. Wiertaj bez udaru, bo udar pęka płytki powoli, z lekkim dociskiem, i co jakiś czas wyjmuj wiertło, żeby oczyścić otwór z pyłu. Po przejściu przez glazurę możesz zmienić wiertło na standardowe do betonu i dokończyć otwór na kołki rozporowe. Kołki dobierz do rodzaju podłoża w betonie wystarczą zwykłe kołki 6 mm, natomiast w płytach karton-gips musisz trafić w profil stalowy lub użyć kołków motylkowych.

Na suficie mocowanie wygląda podobnie, ale dochodzi kwestia ciężaru wentylator waży od 1 do 3 kg, a przy drganiach silnika ten ciężar dynamicznie wzrasta. Używaj wkrętów minimum 4 mm średnicy i co najmniej 30 mm długości, z podkładkami dociskowymi. Jeśli masz sufif podwieszany z płyt karton-gips, upewnij się, że wkręty trafiają w konstrukcję nośną w przeciwnym razie po kilku miesiącach pracy wentylator może wyrwać się z sufitu i spaść.

Przed wsunięciem wentylatora na kanał nałóż wokół wylotu kanału uszczelkę piankową lub gumową to właśnie ona zapobiega wyciekowi powietrza na boki. Brak uszczelki to najczęstsza przyczyna spadku wydajności wentylatora, bo część powietrza wraca zamiast być odprowadzana na zewnątrz. Wsuń wentylator na kanał i przymocuj obudowę do ściany lub sufitu wkrętami. Na koniec zabezpiecz styk obudowy z podłożem silikonem sanitarnym to zapobiegnie wnikaniu wilgoci za obudowę.

Testowanie wentylatora i kontrola szczelności

Po przywróceniu napięcia włącz wentylator i posłuchaj, jak pracuje. Prawidłowo zamontowany wentylator chodzi równo, bez stuków, wibracji ani piszczenia łożysk. Każdy nietypowy dźwięk to sygnał, że coś jest nie tak albo obudowa ociera o kanał, albo wirnik dotyka czegoś, albo łożyska są zużyte. Wyłącz wentylator i sprawdź, czy nie ma luzów w mocowaniach.

Przyłóż dłoń do kratki wylotowej powinieneś wyraźnie czuć strumień powietrza kierowany na zewnątrz. Jeśli powietrze ucieka bokami, szczelina między obudową a ścianą jest nieszczelna. W takim przypadku dołóż warstwę silikonu w miejscach, gdzie go brakuje, i poczekaj przynajmniej 24 godziny na utwardzenie, zanim znów uruchomisz wentylator na dłużej.

Sprawdź ciąg wsteczny zapal papierosa lub zapałkę i przyłóż do kratki, gdy wentylator jest wyłączony. Dym powinien być wciągany do środka, co oznacza, że kanał wentylacyjny ma prawidłowy ciąg i powietrze z łazienki będzie odprowadzane na zewnątrz. Jeśli dym pozostaje nieruchomy lub wręcz ucieka z powrotem, masz problem z drożnością kanału może być zatkany sadzą, ptasimi gniazdami lub źle wykonanym przewodem. W takiej sytuacji wezyń kominiarza, bo sam wentylator nie pomoże, jeśli kanał nie daje rady odprowadzać powietrza.

Po kilku dniach użytkowania oceń, czy wilgoć w łazience wyraźnie się zmniejszyła. Jeśli lustro nadal paruje w ciągu kilku minut po prysznicu, a na fugach pojawia się czarny nalot, wentylator albo jest za słaby, albo pracuje za krótko. Rozważ wymianę na model o większej wydajności standardowo wentylator łazienkowy powinien wymieniać powietrze 5-10 razy na godzinę, co dla łazienki 8 m² oznacza przepływ rzędu 80-150 m³/h. Parametry te znajdziesz w karcie technicznej każdego modelu.

Wskazówka: Jeśli wentylator pracuje głośno w nocy, rozważ model z łożyskami kulkowymi są droższe, ale chodzą znacznie ciszej i żywotność mają dłuższą niż standardowe wersje z wirnikiem na wałku.

Pytania i odpowiedzi dotyczące podłączania wentylatora łazienkowego

Jaki wentylator łazienkowy wybrać do mojej łazienki?

Wybór odpowiedniego wentylatora zależy przede wszystkim od miejsca montażu. Jeśli planujesz instalację na ścianie, możesz wykorzystać niemal każdy model wentylatora. Natomiast w strefie narażonej na bezpośredni kontakt z wodą, na przykład nad kabiną prysznicową, koniecznie należy wybrać model zasilany bezpiecznym napięciem 12 V. Wentylator powinien być dopasowany do średnicy kanału wentylacyjnego w Twojej łazience.

Jakie są najczęściej spotykane średnice kanałów wentylacyjnych?

Na rynku dostępne są wentylatory przystosowane do różnych średnic kanałów wentylacyjnych. Najczęściej spotykanym wymiarem jest kanał o średnicy 100 mm. Innymi popularnymi opcjami są kanały o średnicach 120 mm, 125 mm oraz 150 mm. Przed zakupem wentylatora sprawdź średnicę istniejącego kanału w swojej łazience, aby dobrać odpowiedni model.

Jak przygotować się do instalacji wentylatora łazienkowego?

Przed przystąpieniem do instalacji wentylatora konieczne jest odpowiednie przygotowanie. Przede wszystkim należy zdemontować kratkę wentylacyjną znajdującą się na wylocie kanału. Następnie upewnij się, że masz dostęp do źródła zasilania i sprawdź, czy instalacja elektryczna jest sprawna. Zgromadź również wszystkie niezbędne narzędzia oraz elementy mocujące odpowiednie do wybranego modelu wentylatora.

Jak krok po kroku podłączyć wentylator łazienkowy?

Instalację wentylatora należy przeprowadzać etapami. Najpierw zamocuj wentylator w wybranym miejscu, używając odpowiednich kołków rozporowych lub wkrętów. Następnie podłącz przewody elektryczne zgodnie z instrukcją producenta, zwracając szczególną uwagę na prawidłowe podłączenie przewodu fazowego do terminala oznaczonego symbolem L. Po zakończeniu podłączenia elektrycznego zamontuj osłonę wentylatora. Na koniec sprawdź działanie urządzenia, włączając wentylator i upewniając się, że działa bez nieprawidłowości.

Jakie środki ostrożności należy zachować podczas instalacji wentylatora?

Bezpieczeństwo podczas instalacji jest kluczowe. Przed rozpoczęciem pracy zawsze odłączaj zasilanie elektryczne w danym obwodzie, aby uniknąć porażenia prądem. Upewnij się, że wentylator jest przeznaczony do użytku w danym środowisku, szczególnie jeśli montujesz go w strefie mokrej. Stosuj się do zaleceń producenta dotyczących maksymalnego obciążenia elektrycznego i nigdy nie przekraczaj określonych parametrów urządzenia.

Czy można zainstalować każdy model wentylatora w strefie wilgotnej?

Nie, nie każdy model jest odpowiedni do montażu w strefach narażonych na kontakt z wodą, takich jak obszar bezpośrednio nad prysznicem czy wanną. W takich miejscach konieczne jest zastosowanie wentylatorów zasilanych napięciem 12 V, które zapewniają bezpieczne użytkowanie w środowisku wilgotnym. Wentylatory zasilane standardowym napięciem 230 V mogą być montowane w innych częściach łazienki, z dala od bezpośredniego kontaktu z wodą.
