Żarówki halogenowe 12V LED – wymiana i dobór

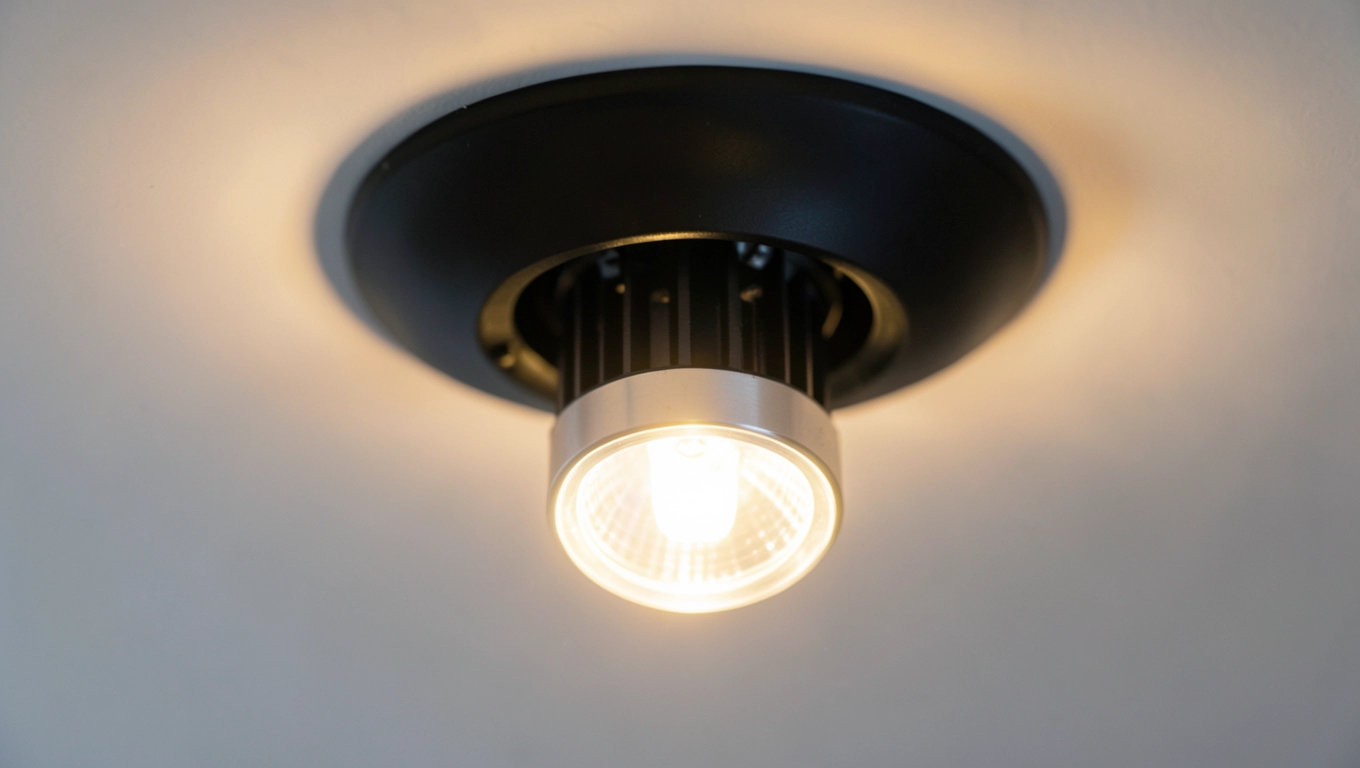

Kiedy w sufitowym reflektorze przepala się kolejny halogen MR16, a ty stoisz na drabinie z żarówką w ręku i zastanawiasz się, czy tym razem po prostu wkręcić zamiennik, czy wreszcie zrobić to porządnie - to uczucie frustracji miesza się z pytaniem, na które internet rzadko odpowiada wprost. Wymiana żarówek halogenowych 12V na LED brzmi jak prosta podmiana jeden do jednego, ale rzeczywistość niskonapięciowych instalacji jest bardziej złożona niż hasło na pudełku z żarówką. Stare transformatory elektromagnetyczne, nowe sterowniki elektroniczne, piny w oprawce i tolerancje napięcia - każdy z tych elementów może zamienić sprawną modernizację w serię przepaleń, migotań albo po prostu martwych punktów świetlnych na suficie.

• Kompatybilność trzonków i napięcia 12V
• Czy potrzebny jest transformator przy LED 12V?
• Wybór mocy i barwy światła żarówki LED 12V
• Instalacja krok po kroku żarówek LED 12V
• Pytania i odpowiedzi - żarówki halogenowe 12V LED

Kompatybilność trzonków i napięcia 12V

Najpopularniejszym standardem w niskonapięciowym oświetleniu halogenowym jest gniazdo GU5.3, znane też pod oznaczeniem MR16. Dwa piny o rozstawie 5,3 mm wchodzą w oprawkę wciskowo, bez gwintowania - to rozwiązanie, które przeniesiono z systemów halogenowych do LED bez żadnych modyfikacji mechanicznych. Żarówka LED MR16 12V pasuje do tej samej oprawki co jej halogenowy poprzednik, co oznacza, że wymiana na poziomie mechaniki jest dosłownie zerowym problemem. Jednak sama geometria trzonka to dopiero połowa kompatybilności - druga połowa kryje się w elektryce.

Równie częstym standardem jest trzonek G4 z rozstawem pinów 4 mm, stosowany głównie w małych oprawkach punktowych, lampkach podszafkowych i oświetleniu mebli kuchennych. Żarówki G4 12V LED dostępne są w kapsułkowej formie, identycznej jak halogeny, które zastępują - ale ich pobór mocy wynosi zaledwie 1,5-2,5 W wobec 10-20 W halogenu, co przy tej samej oprawce natychmiast ujawnia różnicę w wydzielanym cieple. Halogen G4 mógł rozgrzać się do 200°C, LED pracuje w temperaturze nieprzekraczającej 60-70°C przy obudowie, co zmniejsza ryzyko pożegnania się z oprawką z powodu wypalonego tworzywa. To nie jest tylko kwestia komfortu - to różnica w żywotności całej instalacji.

Napięcie znamionowe 12V DC lub 12V AC to rozróżnienie, które bywa pomijane na etykietach i które potrafi sprawić realny kłopot. Klasyczne halogeny MR16 pracowały na napięciu 12V AC - prąd zmienny dostarczany przez transformator elektromagnetyczny lub elektroniczny. Większość diod LED w żarówkach MR16 wymaga prądu stałego (DC), więc producenci wbudowują wewnętrzny prostownik bezpośrednio w trzonek lub korpus żarówki. Oznacza to, że dobrej jakości żarówka LED 12V MR16 jest w stanie przyjąć zarówno napięcie stałe, jak i zmienne - ale tanie zamienniki bez wbudowanego prostownika podłączone do napięcia AC będą migotać lub przepalą się przedwcześnie.

Zobacz: Jak wymienić żarówkę w halogenie sufitowym

Zakres tolerancji napięcia roboczego ma tu znaczenie, które wykracza poza papierowe dane techniczne. Instalacje niskonapięciowe - szczególnie starsze, z transformatorami elektromagnetycznymi - często dostarczają napięcie w przedziale 11,5-12,5V, a przy długich przebiegach kabli napięcie może spaść do 10,8V lub skoczyć do 13V przy małym obciążeniu. Żarówki LED 12V oznaczone jako „10-14V" radzą sobie z tym zakresem bez widocznej zmiany w strumieniu świetlnym - żarówki o wąskiej tolerancji „12V ±5%" zareagują migotaniem lub skróconą żywotnością. Producenci rzadko eksponują ten parametr na opakowaniu, warto szukać go w karcie technicznej.

Poza MR16 i G4 w starszych instalacjach można spotkać trzonki GX5.3 (identyczny rozstaw jak GU5.3, ale z inną geometrią prowadnic bocznych), a w oświetleniu ogrodowym i architektonicznym - standardy G53 dla reflektorów AR111. Każdy z tych formatów ma swój odpowiednik w technologii LED, choć dostępność i jakość zamienników jest znacząco różna. O ile MR16 LED jest produktem masowym z szerokim wyborem parametrów, o tyle AR111 LED 12V to wciąż nisza, w której różnice między modelami w zakresie kąta świecenia i oddawania barw są wyraźnie większe.

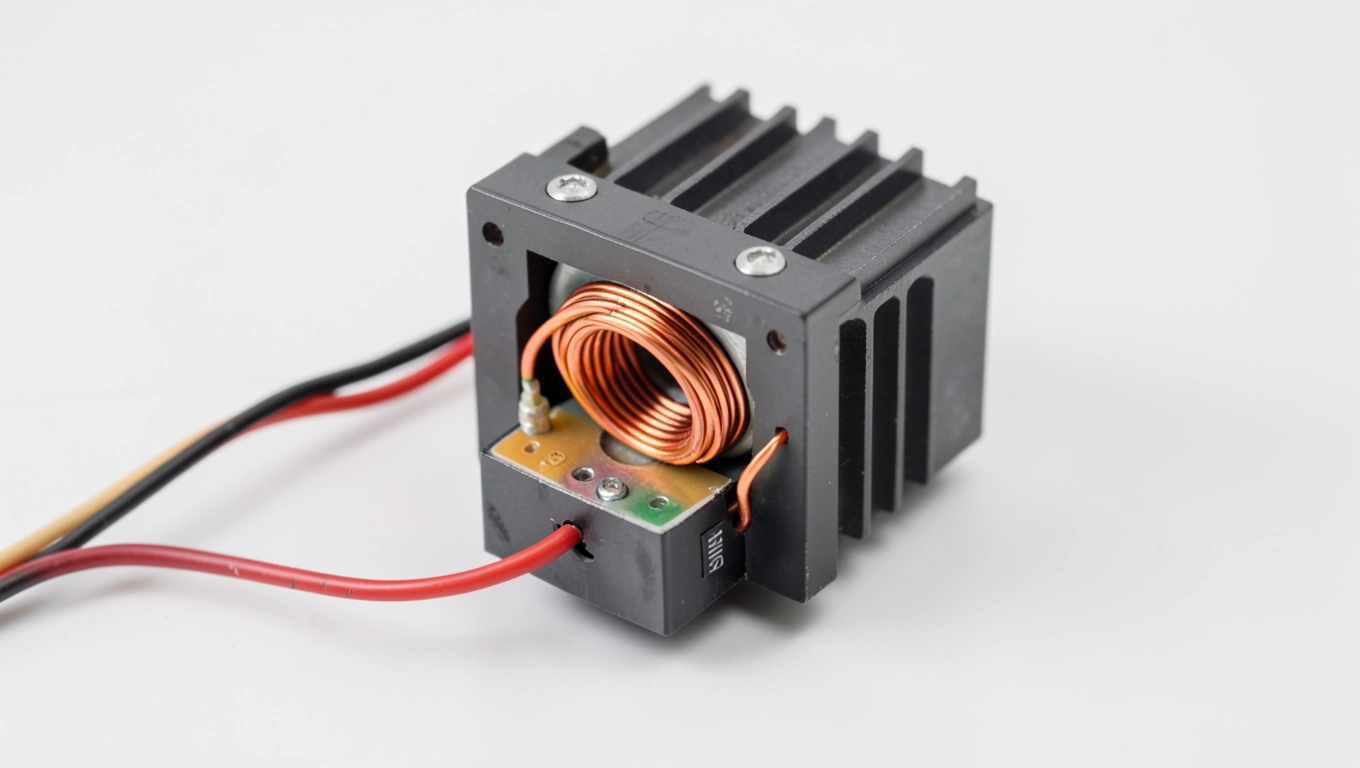

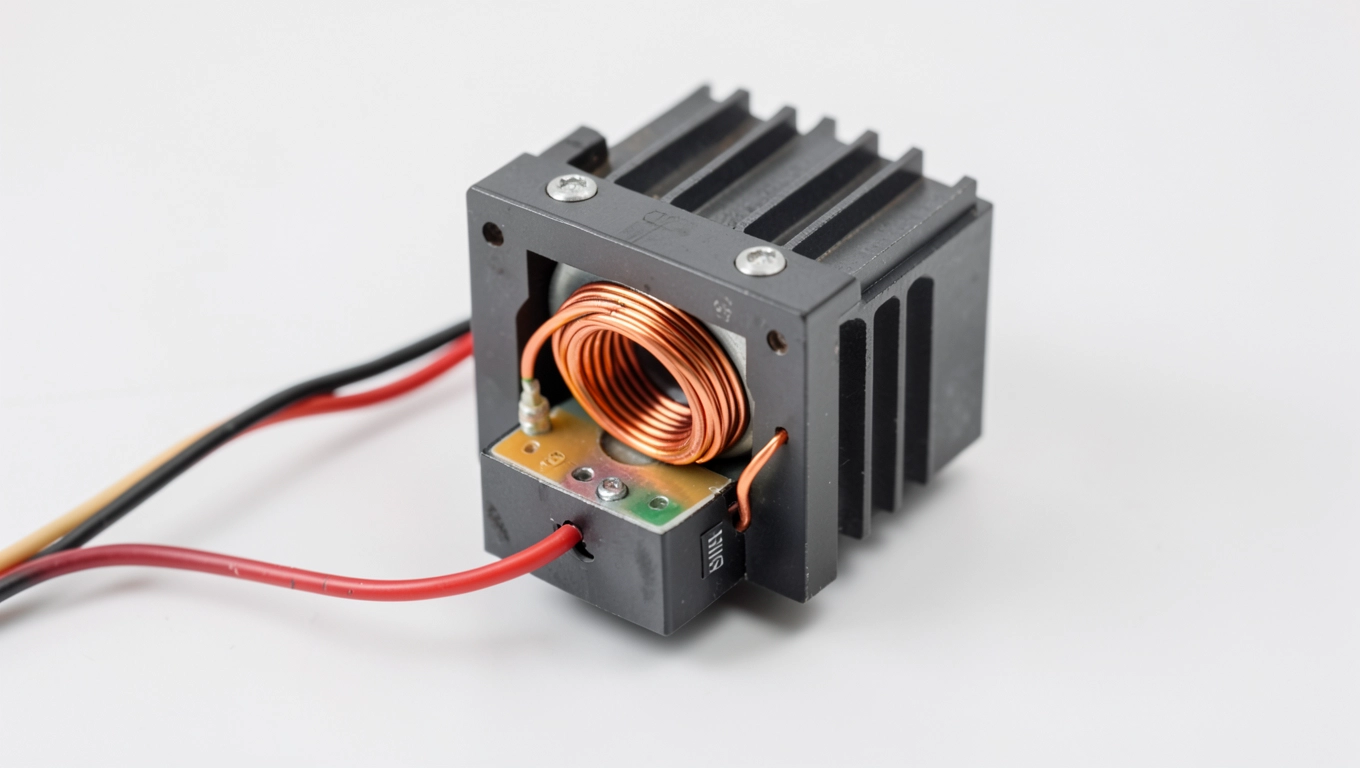

Czy potrzebny jest transformator przy LED 12V?

To pytanie zadaje sobie niemal każdy, kto podchodzi do wymiany halogenów na LED - i słusznie, bo odpowiedź nie jest jednoznaczna. Istniejący transformator elektromagnetyczny (stalowy rdzeń, wyraźnie ciężki, często buczący) działa poprawnie z żarówkami LED tylko pod jednym warunkiem: minimalne obciążenie transformatora musi być osiągnięte. Transformatory elektromagnetyczne projektowano pod kątem halogenów pobierających 20-50W - przy podłączeniu jednej żarówki LED 5W obciążenie może być zbyt małe, by układ zaczął właściwie pracować. Efektem jest migotanie, powolne uruchamianie się lub całkowity brak świecenia.

Zobacz także: Wymiana żarówki w lampie halogenowej

Mechanizm tego zjawiska jest fizycznie prosty: transformator elektromagnetyczny to cewka indukcyjna z rdzeniem, której punkt pracy projektuje się dla określonego zakresu mocy. Poniżej dolnego progu obciążenia napięcie wyjściowe staje się niestabilne - zamiast stabilnych 12V zmienne napięcie na wyjściu oscyluje w rytm połówek sinusoidy sieciowej. Dioda LED reaguje na takie napięcie migotaniem z częstotliwością 50 lub 100 Hz, co jest niewidoczne gołym okiem, ale powoduje przyspieszone starzenie się układu zasilającego wewnątrz żarówki. Po kilku miesiącach taka żarówka traci jasność lub przepala się - nie z powodu wady produktu, lecz dlatego, że stary transformator nie nadaje się do współpracy z nowoczesnym odbiornikiem.

Znacznie lepiej zachowują się elektroniczne transformatory niskonapięciowe nowej generacji, oznaczane jako sterowniki LED lub zasilacze LED 12V DC. Pracują na zasadzie przetwornic impulsowych, które utrzymują stabilne napięcie wyjściowe niezależnie od obciążenia w dopuszczalnym zakresie - od kilku do kilkudziesięciu watów. Zasilacz LED 12V o mocy 60W bez problemu obsłuży cztery żarówki po 8W każda, a przy jednej żarówce 5W nadal dostarczy stabilne napięcie. Różnica w porównaniu do transformatora elektromagnetycznego jest mierzalna: przy trasformatorze elektromagnetycznym i obciążeniu poniżej 20W harmoniczne zniekształcenia napięcia przekraczają 30%; przy dobrym zasilaczu impulsowym nie przekraczają 5%.

Pytanie o usunięcie transformatora podczas modernizacji instalacji pada często - i jest uzasadnione. Jeśli stary transformator elektromagnetyczny spełnia tylko rolę obniżenia napięcia z 230V do 12V, a nowe żarówki LED mają wbudowany sterownik umożliwiający bezpośrednie zasilanie z 230V (co dotyczy niektórych modeli MR16 GU10 z mostkiem prostowniczym wewnątrz), transformator można pominąć i podłączyć oprawki bezpośrednio do sieci. Jednak takie podejście wymaga zmiany całej instalacji okablowania i nierzadko wymiany oprawek - kosztowniejsze i bardziej ingerencyjne niż wymiana samego zasilacza.

Dowiedz się więcej: jak wymienić żarówkę halogenową

Najprostsze i najczęściej stosowane rozwiązanie to wymiana transformatora elektromagnetycznego na zasilacz LED 12V DC przy zachowaniu istniejącego okablowania i oprawek. Koszt dobrego zasilacza o mocy 30-60W to wydatek porównywalny z ceną kilku halogenów, a zysk z tej inwestycji jest mierzalny: stabilne napięcie wydłuża żywotność żarówek LED nawet dwukrotnie w porównaniu do pracy ze starym transformatorem. Kluczowe jest dopasowanie mocy zasilacza do sumarycznego poboru żarówek z rezerwą 20-30% - praca zasilacza w ciągłym obciążeniu granicznym skraca jego żywotność i podnosi temperaturę roboczą.

Przy wymianie transformatora elektromagnetycznego na zasilacz LED zawsze sprawdź biegunowość okablowania - większość zasilaczy DC ma oznaczone zaciski + i −, a zamiana biegunów przy niektórych żarówkach LED skutkuje brakiem świecenia, choć nie uszkadza układu.

Zobacz: Wysokość żarówki halogenowej

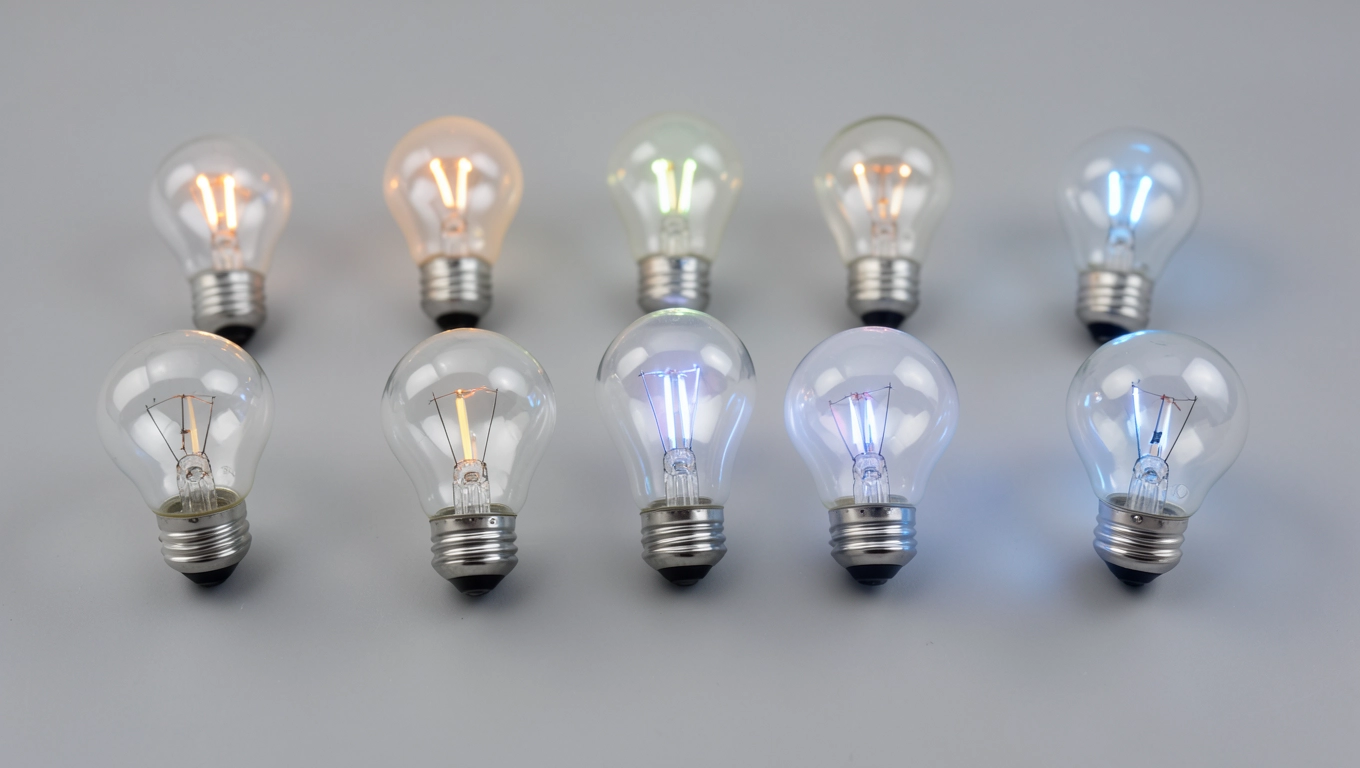

Wybór mocy i barwy światła żarówki LED 12V

Przełożenie mocy halogenu na równoważnik LED rządzi się prostą zasadą: skuteczność świetlna dobrej żarówki LED MR16 wynosi dziś 80-110 lumenów na wat, podczas gdy halogen MR16 50W emitował około 800-900 lm. Oznacza to, że żarówka LED 6-8W pełnowartościowo zastępuje halogen 50W - a nie, jak często można przeczytać na opakowaniach budżetowych produktów, „zamiennik 50W" przy rzeczywistych 5W. Różnica jednego wata przekłada się na realne 80-100 lumenów mniej, co w małym pomieszczeniu nie jest widoczne, ale przy oświetleniu ekspozycyjnym lub roboczym staje się zauważalne.

Barwa światła mierzona w kelwinach to parametr, przy którym najczęściej popełnia się błąd podczas pierwszej wymiany. Klasyczne halogeny emitowały światło o temperaturze barwowej 2700-3000 K - ciepłe, żółtawe, zbliżone do żarówki tradycyjnej. Zamienniki LED o tej samej temperaturze barwowej optycznie wtapiają się w istniejące oświetlenie bez żadnej widocznej różnicy. Problem pojawia się, gdy ktoś sięga po tańsze zamienniki chłodnobiałe 4000-6500 K - w salonie czy sypialni takie światło działa dyskomfortowo, bo skraca subiektywnie postrzeganą wieczorną porę odpoczynku przez stymulowanie kortyzolu i hamowanie melatoniny przez krótkofalowe składowe widma.

Wskaźnik oddawania barw, oznaczany jako Ra lub CRI, decyduje o tym, jak wiernie odbieramy kolory oświetlonych przedmiotów. Halogeny osiągały Ra 100 - fizyczna granica możliwości. Dobre żarówki LED 12V MR16 klasy premium oferują CRI 90-95, co jest wartością w pełni wystarczającą do użytku domowego i komercyjnego. Tanie zamienniki z CRI poniżej 80 sprawiają, że kolory materiałów, jedzenia czy skóry wydają się wypłowiałe lub przekłamane - efekt subtelny, ale po kilku tygodniach odczuwalny jako trudna do zidentyfikowania „uciążliwość" pomieszczenia.

Powiązane tematy: Wymiana żarówki jak wyjąć oprawę halogenową z sufitu

Kąt rozsyłu światła MR16 to kolejna zmienna, której halogeny miały prostszą charakterystykę niż LED. Halogen 50W MR16 z reflektorem dawał kąt 36° lub 60° w zależności od wersji. LED MR16 dostępne są w wersjach 24°, 36°, 45° i 60° - i ta różnorodność jest zaletą, ale wymaga świadomego wyboru. Wąski kąt 24° koncentruje strumień świetlny w snopie, idealnym do akcentowania obrazów lub eksponatów; szeroki 60° daje miękkie, równomierne oświetlenie ogólne. Przy zamianie halogenów w instalacjach, gdzie reflektory pełniły rolę oświetlenia ogólnego, wybór kąta 45-60° da bardziej naturalne i równomierne wrażenie oświetlenia niż naśladownictwo pierwotnych 36°.

Ściemnianie żarówek LED 12V wymaga osobnego komentarza, bo to punkt, w którym instalacje halogenowe i LED różnią się fundamentalnie. Halogeny ściemniało się przez obniżenie napięcia lub zastosowanie autotransformatora - mechanizm prosty, niezawodny. LED wymaga ściemniacza impulsowego PWM (modulacja szerokości impulsów) lub sterownika 0-10V, w zależności od architektury żarówki. Podłączenie żarówki LED do starego ściemniacza fazowego przeznaczonego dla halogenów w najlepszym przypadku da niepełny zakres regulacji, w najgorszym - permanentne migotanie lub uszkodzenie układu zasilającego w żarówce. Przed zakupem żarówek LED dimmowalnych zawsze warto sprawdzić listę kompatybilnych ściemniaczy w dokumentacji producenta żarówki.

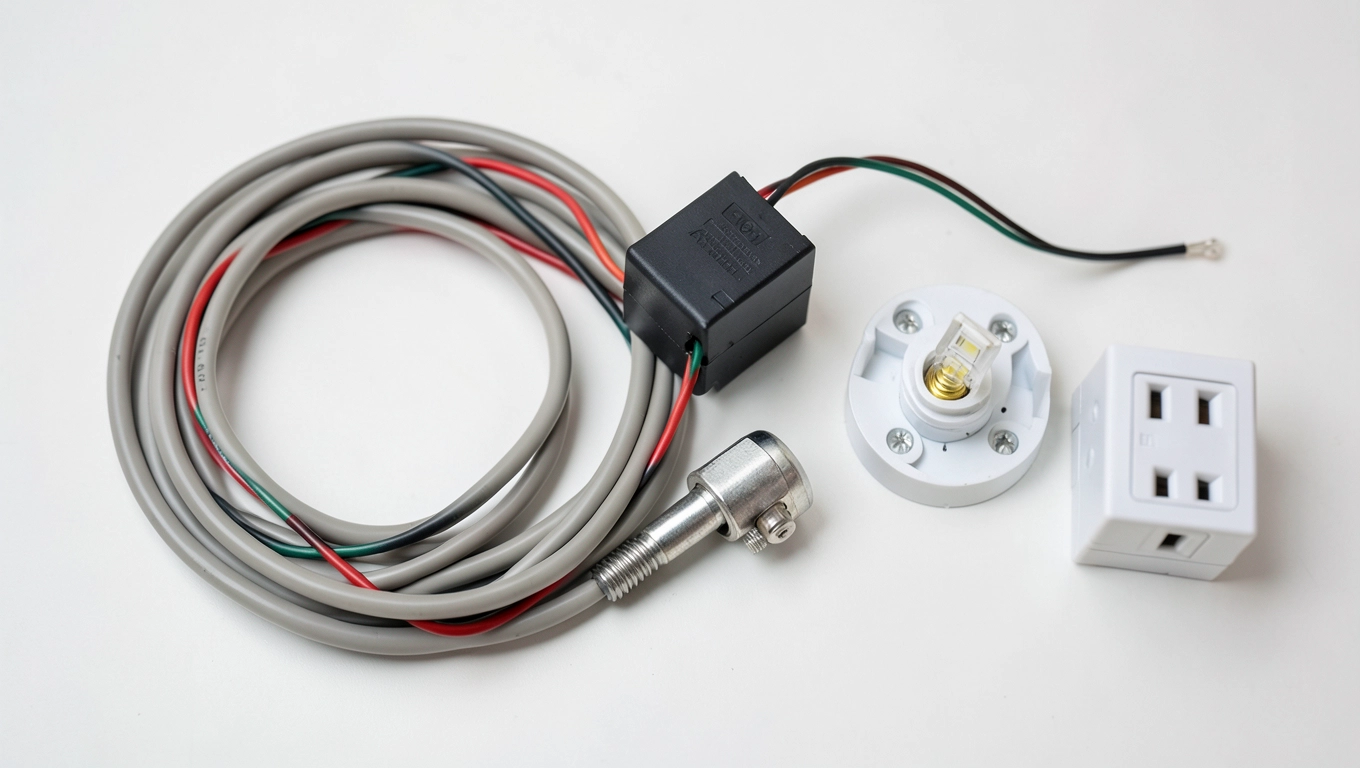

Instalacja krok po kroku żarówek LED 12V

Zanim dotkniesz jakiegokolwiek elementu instalacji, wyłącz bezpiecznik obwodu oświetleniowego - nie wystarczy zgasić światło wyłącznikiem. Przy transformatorach elektronicznych napięcie na uzwojeniu pierwotnym to pełne 230V sieciowe i przypadkowe dotknięcie zacisku może być niebezpieczne. Sprawdź miernikiem brak napięcia na wejściu transformatora. Dopiero wtedy możesz bezpiecznie przejść do kolejnych czynności - to nie procedura na pokaz, to ochrona przed zwarciami, które przy krótkiej drodze od zasilacza do oprawki mogą wygenerować prąd zwarciowy przekraczający 50A.

Demontaż starego halogenu MR16 wymaga lekkiego nacisku i obrotu w przypadku oprawek z zabezpieczeniem sprężynowym, lub prostego wyciągnięcia przy wcisku swobodnym. Nigdy nie chwytaj halogenu gołymi rękami podczas pracy - jeśli jest jeszcze ciepły, temperatura obudowy może przekraczać 150°C. Po wyjęciu żarówki sprawdź stan oprawki: jeśli styki są utlenione lub przebarwione od ciepła, oczyść je papierem ściernym o gradacji 400 lub wymień oprawkę. Utlenione styki wprowadzają rezystancję kontaktową, która przy prądzie kilkuset miliamperów powoduje miejscowe nagrzewanie i niestabilne zasilanie diody - efektem jest skrócona żywotność nawet dobrej jakościowo żarówki LED.

Nie zakładaj żarówki LED bezpośrednio do oprawki przeznaczonej dla halogenu 230V (GU10) w instalacji 12V - gniazda GU10 i GU5.3 wyglądają podobnie, ale rozstaw pinów różni się o 0,3 mm, a napięcia są niekompatybilne. Podłączenie 12V LED do obwodu 230V zniszczy żarówkę natychmiastowo.

Przy wymianie transformatora elektromagnetycznego na zasilacz LED 12V DC kolejność działań ma znaczenie dla bezpieczeństwa instalacji. Najpierw zmierz sumaryczną moc planowanych żarówek LED, dodaj 30% rezerwy i dobierz zasilacz o tej mocy - przykładowo: 6 żarówek po 7W daje 42W, zasilacz powinien mieć moc co najmniej 55W. Następnie odłącz stary transformator, zachowując okablowanie wtórne (12V). Podłącz zasilacz LED w miejscu transformatora - wejście 230V do istniejących zacisków sieci, wyjście DC 12V do istniejącego okablowania niskonapięciowego. Koniecznie sprawdź, czy biegunowość okablowania jest zgodna z oznaczeniami na zasilaczu.

Wkładanie żarówek LED MR16 do oprawek wymaga uwagi przy orientacji pinów - choć większość oprawek GU5.3 jest symetryczna, niektóre żarówki LED mają asymetryczne piny zabezpieczające przed odwrotnym montażem. Wciśnij żarówkę do oprawki z delikatnym ale wyraźnym kliknięciem - luzy w styku pinów z gniazdkiem to jeden z częstszych powodów niestabilnego świecenia i przegrzewania się styku. Po zamontowaniu wszystkich żarówek włącz bezpiecznik i obserwuj zachowanie przez pierwszą minutę pracy: brak migotania i natychmiastowe pełne rozjaśnienie świadczą o poprawnym dopasowaniu zasilacza do żarówek.

Jeśli po wymianie żarówek LED całość świeci poprawnie, ale jedna lub dwie żarówki migocą, przyczyną jest najczęściej rezystancja kontaktowa w konkretnej oprawce lub nieznacznie inne parametry wejściowe tych żarówek. Sprawdź styki oprawki i upewnij się, że piny żarówki wchodzą w pełny kontakt - jeśli migotanie nadal występuje, spróbuj wymienić tę żarówkę na inną sztukę z tej samej partii, bo rozkład parametrów diod w obrębie jednej serii bywa na granicy specyfikacji nawet w dobrych produktach.

Po zakończeniu instalacji warto zmierzyć napięcie na zaciskach jednej z oprawek przy pełnym obciążeniu wszystkich żarówek jednocześnie. Napięcie powinno mieścić się w przedziale 11,5-12,5V DC. Wartość poniżej 11V wskazuje na zbyt długi lub zbyt cienki przewód niskonapięciowy, który przy nowym, niskim poborze prądu przez LED nie był problemem przy halogenach, ale teraz powoduje nieproporcjonalnie duży spadek napięcia na rezystancji przewodu. Rozwiązaniem jest wymiana okablowania wtórnego na przekrój co najmniej 1,5 mm² lub skrócenie trasy, jeśli to możliwe - a nie, jak się czasem próbuje, podnoszenie napięcia zasilacza powyżej 12V, co z kolei skraca żywotność żarówek.
