Jak podłączyć halogen LED 230V samodzielnie i bezpiecznie

Samodzielny montaż halogenu LED na 230V zajmuje od 20 do 30 minut, pod warunkiem że masz pod ręką próbnik napięcia, śrubokręt i kostkę elektryczną. Robota jest prosta, ale jedno pomyłka przy fazie potrafi kosztować życie albo spalić cały układ scalony w oprawie. Poniżej znajdziesz instrukcję, która przeprowadzi cię od wyjęcia bezpiecznika aż po pierwszy test świecenia, z uwzględnieniem wariantu z czujnikiem PIR, montażu na elewacji ocieplonej styropianem i typowych awarii, które potrafią zepsuć najlepiej zaplanowaną instalację.

• Co przygotować przed podłączeniem halogenu LED
• Schemat podłączenia halogenu LED krok po kroku
• Kolory przewodów w halogenie LED i ich znaczenie
• Halogen LED z czujnikiem ruchu jak poprowadzić przewody
• Połączenie szeregowe vs równoległe halogenów LED
• Najczęstsze błędy przy podłączaniu halogenów LED

Co przygotować przed podłączeniem halogenu LED

Zanim odkręcisz jakąkolwiek oprawę, odłącz obwód w rozdzielnicy. Brzmi jak banał, a mimo to najwięcej wypadków przy 230V wynika z przekonania, że „przecież tylko dotykam". Bezpiecznik wyłączasz, potem sprawdzasz próbnikiem, czy w przewodach faktycznie nie ma napięcia. Próbnik to nie ozdoba, to jedyne urządzenie, które mówi ci prawdę o stanie instalacji.

Kompletny zestaw narzędzi wygląda skromnie, ale każdy element ma swoje zadanie:

• próbnik napięcia (dwu-biegunowy, najlepiej z sygnalizacją dźwiękową)
• śrubokręt płaski i krzyżakowy izolowany do 1000V
• kostka elektryczna (złączka WAGO 221 albo klasyczna 3-pinowa)
• szczypce do ściągania izolacji
• taśma izolacyjna samowulkanizująca
• kołki montażowe dobrane do podłoża
• wiertarka z wiertłem o średnicy kołka

Podłoże determinuje sposób mocowania, dlatego zanim wbijesz pierwszy kołek, oceń ścianę. Beton i cegła pełna trzymają kołki rozporowe klasyczne, w cegłe dziurawce lepiej wchodzą kołki do pustków, a w drewno wystarczą wkręty hartowane. Najtrudniejsze podłoże czeka na elewacjach ocieplonych styropianem: tam trzeba użyć kołków talerzowych do styropianu, bo zwykły kołek wyrwie się pod ciężarem oprawy przy pierwszym silniejszym wietrze.

Klasa szczelności IP to nie marketing, lecz informacja o tym, ile wody i pyłu zniesie obudowa. Źle dobrana oprawa padnie po pierwszej zimie, dlatego:

Siedem żelaznych zasad bezpieczeństwa: wyłącz bezpiecznik i zaklej go taśmą, sprawdź próbnikiem brak napięcia na każdym przewodzie z osobna, nigdy nie pracuj na mokrym podłożu, noś obuwie z gumową podeszwą, trzymaj drugą rękę w kieszeni (dotknięcie fazy obiema dłońmi prowadzi do przepływu prądu przez serce), używaj narzędzi z izolacją 1000V, a po skończonej pracy schowaj próbnik, zanim włączysz bezpiecznik z powrotem.

Schemat podłączenia halogenu LED krok po kroku

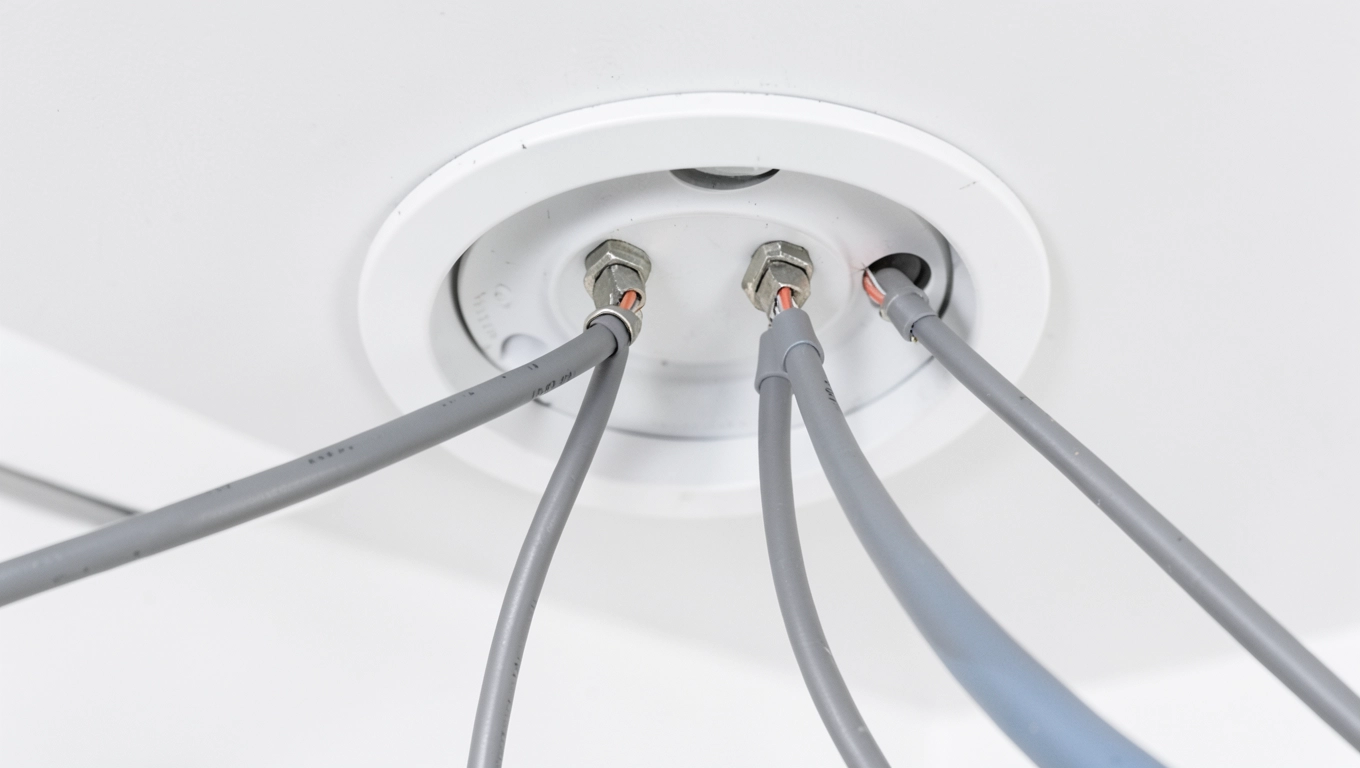

Podłączenie halogenu LED sprowadza się do trzech przewodów: fazowego (L), neutralnego (N) i ochronnego (PE). Każdy z nich ma ściśle określone miejsce w kostce elektrycznej, a pomylenie L z N choćby o jeden zacisk kończy się migotaniem albo brakiem świecenia. Zachowaj cierpliwość przy ściąganiu izolacji: odsłaniasz od 8 do 10 milimetrów żyły, ani mniej, ani więcej, bo zbyt krótki odcinek nie trzyma się w zacisku, a zbyt długi odsłania miedź na zewnątrz.

Kolejność działań ma znaczenie, bo każdy etap zamyka poprzedni:

1. Wyłącz bezpiecznik obwodu i oznacz go taśmą, żeby nikt go nie włączył w trakcie pracy.
2. Sprawdź próbnikiem brak napięcia na każdym z trzech przewodów wychodzących ze ściany.
3. Oznacz przewody taśmą: L (brązowy lub czarny), N (niebieski), PE (żółto-zielony).
4. Zdejmij pokrywę kostki elektrycznej w oprawie i odkręć zaciski.
5. Wprowadź przewód fazowy (L) do zacisku oznaczonego symbolem L w oprawie.
6. Wprowadź przewód neutralny (N) do zacisku oznaczonego N.
7. Wprowadź przewód ochronny (PE) do zacisku oznaczonego symbolem uziemienia.
8. Dokręć zaciski z momentem około 0,8 Nm, za mocno przewód się przetnie, za słabo iskrzy.
9. Delikatnie pociągnij każdy przewód, by upewnić się, że trzyma się pewnie.
10. Włącz bezpiecznik i przetestuj świecenie.

Czas wykonania całej sekwencji to 20-30 minut dla osoby, która robi to pierwszy raz, i około 12 minut dla kogoś z wprawą. Po włączeniu halogen powinien zaświecić w ciągu ułamka sekundy, ewentualnie z lekkim opóźnieniem, jeśli model posiada układ łagodnego startu chroniący diody przed udarem prądowym.

Przy montażu na elewacji ocieplonej styropianem klasyczne kołki nie mają oparcia w murze, bo wkręcasz je w warstwę termoizolacji o grubości 10-20 centymetrów. Rozwiązaniem są kołki talerzowe do styropianu z wkrętem stalowym, które przenoszą obciążenie na powierzchnię izolacji dzięki talerzykowi o średnicy 60 milimetrów. Jedna oprawa halogenowa LED o wadze 700-1200 gramów wymaga trzech takich kołków rozłożonych trójkątnie. Bezwzględnie unikaj kołków z tworzywa sztucznego w elewacji: pod promieniowaniem UV i cyklami termicznymi pękają w ciągu dwóch-trzech sezonów.

Kolory przewodów w halogenie LED i ich znaczenie

Kolory izolacji to skrócony język, którym elektrycy komunikują się z całą branżą od dziesięcioleci. Norma PN-HD 308 S2 przypisuje brązowi lub czarnemu rolę przewodu fazowego, niebieskiemu rolę neutralnego, a żółto-zielonemu pasiastemu rolę ochronnego. W starszych instalacjach, montowanych przed rokiem 2000, można spotkać odwróconą konwencję, dlatego zawsze weryfikuj próbnikiem, zamiast ufać kolorom ślepo.

Faza (L) niesie napięcie 230V względem ziemi i w kostce elektrycznej trafia do zacisku oznaczonego literą L. Neutralny (N) zamyka obwód prądowy, jego potencjał względem ziemi wynosi teoretycznie 0V, choć w praktyce waha się od 2 do 5V. Ochronny (PE) nie bierze udziału w normalnej pracy, lecz odprowadza prąd upływowy do ziemi w razie uszkodzenia izolacji wewnętrznej oprawy. Brak podłączenia PE w oprawie metalowej to realne zagrożenie porażeniem, bo przy przebiciu fazy na obudowę napięcie 230V pojawia się na każdym metalowym elemencie, którego dotykasz.

W oprawach z tworzywa sztucznego klasa ochronności II oznaczana podwójnym kwadratem zwalnia cię z obowiązku podłączania PE. W takim wypadku przewód żółto-zielony zostaje zaizolowany i schowany w kostce, nie dotykasz go, a jeśli go nie ma, po prostu zostawiasz zacisk PE pusty. Próba wpisania przewodu N do zacisku PE to klasyczny błąd, bo zwarcie neutralnego z ochronnym w rozdzielnicy wywołuje natychmiastowe zadziałanie wyłącznika różnicowoprądowego i ciemność w całym obwodzie.

Halogen LED z czujnikiem ruchu jak poprowadzić przewody

Czujnik PIR (pasywny czujnik podczerwieni) reaguje na zmianę temperatury w polu widzenia, więc wystarczy przejście człowieka lub samochodu, by zamknął obwód i podał napięcie na oprawę. W lampie z wbudowanym czujnikiem ruchu schemat jest taki sam jak w wersji klasycznej, z tą różnicą, że jeden dodatkowy element przejmuje rolę wyłącznika. Czujnik wpinany jest szeregowo między zasilaniem a modułem LED, co oznacza, że przerywa fazę wtedy, gdy w polu widzenia nie ma ruchu.

Przed montażem ustaw trzy parametry czujnika, bo fabryczne wartości rzadko pasują do twojej posesji. Czułość (zasięg w metrach) reguluj od 2 do 12 metrów w zależności od długości podjazdu. Kąt wykrywania od 120° do 360° dobierasz do tego, czy czujnik ma reagować na ruch z jednego kierunku, czy z całego otoczenia. Czas świecenia ustawiasz od 5 do 300 sekund, przy czym dla podjazdu optymalne są 30-60 sekund, bo dłużej trwający ruch samochodu potrafi resetować odliczanie. Próg zmierzchowy w luxach określa, od jakiego poziomu oświetlenia zewnętrznego czujnik w ogóle się włącza: 10-30 luksów dla nocy, 100-200 dla trybu całodobowego.

Schemat podłączenia w lampie zintegrowanej wygląda następująco: przewód fazowy L z rozdzielni trafia najpierw do wejścia czujnika oznaczonego L IN, wyjście L OUT czujnika łączy się z zaciskiem L w module LED, przewód N przechodzi przez czujnik bez przerywania, a PE podłączasz do zacisku ochronnego oprawy, pomijając czujnik. Cała operacja zabiera dodatkowe 5-7 minut względem montażu klasycznego, bo jedyną nowością jest przejście przewodu przez dodatkowy zacisk.

Połączenie szeregowe vs równoległe halogenów LED

Połączenie szeregowe oznacza, że prąd płynąc przez pierwszy halogen wpływa do drugiego, a z drugiego do trzeciego, aż do końca łańcucha. Napięcie 230V dzieli się wtedy między oprawy, więc każda dostaje tylko ułamek tego, co potrzebuje. Połączenie równoległe zakłada, że każdy halogen ma swoje własne dwie żyły zasilające (L i N) bezpośrednio z rozdzielni, a napięcie 230V trafia na każdą oprawę osobno. W praktyce domowej stosuje się wyłącznie połączenie równoległe, bo szeregowe przy 230V nie ma sensu technicznego dla oświetlenia LED.

Dlaczego szereg jest problematyczny? Diody LED w oprawie halogenowej mają wbudowany driver (układ zasilający), który wymaga pełnego napięcia sieciowego. Jeśli w szereg wpinasz trzy oprawy, każda dostaje około 77V, a to zbyt mało, by driver w ogóle się uruchomił. Efekt jest taki, że żadna oprawa nie świeci, albo migocze w sposób nieprzewidywalny. Szereg sprawdza się w niskonapięciowych taśmach LED 12V lub 24V, gdzie napięcie sumuje się w łańcuchu, ale nie w instalacji 230V.

Wyjątkiem od reguły są oprawy halogenowe z zewnętrznym driverem 12V, kiedy to sam halogen działa na niskim napięciu, a transformator 230/12V umieszczony jest w puszce przyłączeniowej. W takim wypadku kilka halogenów można połączyć szeregowo za driverem, ale wymaga to precyzyjnego dobrania napięcia wyjściowego. Przy instalacjach 230V nie ryzykuj, trzymaj się równoległego.

Najczęstsze błędy przy podłączaniu halogenów LED

Objaw: halogen nie świeci po podłączeniu, mimo że bezpiecznik jest włączony. Przyczyna: brak napięcia na przewodzie fazowym, wynikający z niepewnego wpięcia w kostkę albo pomylenia L z PE. Rozwiązanie: wyłącz bezpiecznik, wyciągnij przewody z kostki, sprawdź ściągnięcie izolacji (8-10 mm), ponownie wprowadź L do zacisku L, dokręć z momentem 0,8 Nm, włącz bezpiecznik i ponownie sprawdź próbnikiem.

Objaw: halogen miga co kilka sekund przy włączonym czujniku ruchu. Przyczyna: próg zmierzchowy ustawiony zbyt wysoko, czujnik interpretuje światło dzienne jako noc i próbuje włączać lampę, albo napięcie na czujniku jest niestabilne z powodu zbyt cienkiego przewodu zasilającego. Rozwiązanie: zmniejsz próg zmierzchowy do wartości 10-30 lux, sprawdź przekrój przewodu (minimum 1,5 mm² dla obwodu oświetleniowego, 2,5 mm² przy długości obwodu powyżej 20 metrów).

Objaw: halogen zaświeca na ułamek sekundy i gaśnie. Przyczyna: uszkodzony driver wewnątrz oprawy, wynikający z podania napięcia na odwróconą polaryzację L i N, albo z przepięcia w sieci. Rozwiązanie: otwórz oprawę, zmierz napięcie na wyjściu drivera (powinno wynosić stałe 30-50V DC w zależności od modelu), jeśli brak napięcia, wymień driver na nowy o identycznych parametrach.

Objaw: halogen świeci słabiej niż w dniu zakupu, albo jedna sekcja jest ciemniejsza. Przyczyna: niewystarczające chłodzenie, temperatura powyżej 70°C przyspiesza degradację luminoforu, albo woda dostała się do wnętrza oprawy przez uszkodzoną uszczelkę. Rozwiązanie: sprawdź klasę szczelności IP oprawy, jeśli jest niższa niż IP65, a halogen stoi na elewacji, wymień na model o wyższej klasie. Oczyść otwory wentylacyjne z kurzu, liści i pajęczyn.

Objaw: wyłącznik różnicowoprądowy (RCD) w rozdzielni wybija natychmiast po włączeniu halogenu. Przyczyna: prąd upływowy przekraczający 30 mA, wynikający z uszkodzonej izolacji przewodu PE wewnątrz oprawy albo z zamiany L z N w kostce, co powoduje, że prąd płynie nieoczekiwaną drogą do ziemi. Rozwiązanie: sprawdź omomierzem izolację między L a PE (powinna wynosić powyżej 1 MΩ), zlokalizuj uszkodzenie, wymień uszkodzony odcinek przewodu.

Objaw: halogen włącza się samoczynnie w środku nocy, mimo braku ruchu w polu widzenia czujnika. Przyczyna: czujnik PIR reaguje na ruch gałęzi przy wietrze, na promieniowanie cieplne z rury wydechowej, albo na przemieszczenie się zwierzęcia. Rozwiązanie: zmniejsz czułość zasięgu czujnika do minimum 3-4 metrów, ustaw kąt pola widzenia tak, by omijał korony drzew, zamontuj osłonę czujnika odcinającą boczne pole widzenia.

Objaw: halogen po podłączeniu działa, ale w gnieździe kostki elektrycznej słychać delikatne brzęczenie albo iskrzenie. Przyczyna: luźny zacisk, zbyt płytko włożony przewód, albo utleniona żyła miedziana. Rozwiązanie: wyłącz bezpiecznik, oczyść żyły drobnym papierem ściernym, skróć odcinek o 5 milimetrów, wprowadź przewód do oporu w zacisk WAGO albo dokręć kostkę śrubową z odpowiednim momentem.

Halogen LED 230V to jedna z tych inwestycji, która zwraca się szybko: przy cenie energii 0,85 zł za kWh i typowym poborze 30W świeci przez 10 godzin dziennie za mniej niż 10 groszy, czyli 90% taniej niż halogen metalohalogenkowy 150W. Żywotność 30 000 godzin oznacza 8 lat nieprzerwanej pracy, a brak elementów ruchomych eliminuje koszty serwisu. Pojedyncza oprawa za 150-250 zł zwraca się w ciągu 12-18 miesięcy.

Dane techniczne modeli halogenowych LED obejmują strumień świetlny 2000-4000 lumenów, temperaturę barwową 3000-6500 K, współczynnik oddawania barw Ra 80-90, kąt świecenia 90-120 stopni. Wybierając oprawę z czujnikiem PIR, zwróć uwagę na czas reakcji (poniżej 0,5 s) i zakres temperatur pracy (od -20°C do +50°C), bo tańsze modele potrafią tracić czułość poniżej zera.

Samodzielny montaż jest legalny w obrębie własnej nieruchomości, pod warunkiem zachowania normy PN-HD 60364 i wyłączenia napięcia na czas pracy. Jeśli nie masz pewności co do stanu instalacji, poproś o pomiar impedancji pętli zwarcia uprawnionego elektryka. Koszt takiego pomiaru to 100-200 zł, a daje ci pewność, że halogen nie wywoła pożaru przy pierwszym zwarciu.

Źródła: PN-HD 60364 (norma instalacji elektrycznych niskiego napięcia), PN-HD 308 S2 (identyfikacja żył w kabli i przewodach), Dyrektywa LVD 2014/35/UE (niskonapięciowe wyroby elektryczne), dane techniczne producentów LED (dostępne w kartach katalogowych), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Adresy internetowe źródeł: pkn.pl (Polski Komitet Normalizacyjny), isap.sejm.gov.pl (Internetowy System Aktów Prawnych), ec.europa.eu/growth/sectors/electrical-engineering (strona Komisji Europejskiej).
