Jak podłączyć halogeny na podwójny włącznik – schemat krok po kroku

Stajesz przed puszką, w ręku trzymasz halogeny i podwójny włącznik, a w głowie tylko jedno pytanie: jak to właściwie połączyć, żeby działało bezpiecznie i zgodnie ze sztuką. Dobrze, że pytasz, bo samo podłączenie halogenów na podwójny włącznik to jedno z tych zadań, które wyglądają na pięć minut roboty, a potrafią zemścić się porażeniem, gdy ktoś pomyli fazę z neutralnym. W tym tekście dostajesz nie suchą instrukcję, lecz konkretny plan działania z opisem mechanizmów, które stoją za każdym połączeniem, oraz z listą pułapek, jakie zastawiają stare instalacje.

• Budowa podwójnego włącznika światła i oznaczenia zacisków
• Identyfikacja przewodów w puszce: kolory fazy, neutralnego i PE
• Podłączenie halogenów na podwójny włącznik krok po kroku
• Sterowanie neutralem w halogenach: jak rozpoznać i naprawić błąd
• Najczęstsze błędy przy podłączaniu halogenów i jak ich uniknąć

Budowa podwójnego włącznika światła i oznaczenia zacisków

Podwójny łącznik to w gruncie rzeczy dwa niezależne styki zamknięte w jednej obudowie, sterowane dwoma klawiszami. Każdy klawisz po naciśnięciu zamyka obwód między wspólnym zaciskiem wejściowym a jednym z dwóch wyjść. Dzięki temu jedna faza zasilająca potrafi uruchomić dwie różne grupy oświetlenia, na przykład rząd halogenów nad blatem kuchennym i osobny rząd nad wyspą.

Na tylnej ściance łącznika znajdziesz trzy zaciski opisane symbolami L, L1 oraz L2. Litera L oznacza fazę zasilającą, czyli przewód, na którym pojawia się napięcie 230 V względem ziemi. L1 i L2 to wyjścia kierowane do poszczególnych obwodów oświetleniowych, aktywowane po wciśnięciu odpowiedniego klawisza. Wspólne wejście L najczęściej umieszczone jest na dole obudowy, a wyjścia u góry, choć producenci stosują też układ odwrotny.

Częstym błędem jest mylenie łącznika podwójnego ze schodowym. Schodowy ma natomiast trzy zaciski, z których jeden pełni rolę wspólną, a pozostałe dwa to wejścia albo wyjścia zależnie od pozycji klawisza. Stosuje się go w klatkach schodowych, gdzie światło załącza się na dole, a wyłącza na górze. Podwójny działa inaczej: każdy klawisz obsługuje wyłącznie swój obwód i nie komunikuje się z drugim.

Warto zajrzeć do instrukcji producenta, bo rozmieszczenie zacisków bywa różne. W niektórych modelach wspólne wejście L znajduje się pośrodku, a wyjścia po bokach. Spotyka się też oznaczenia strzałkami albo numerami od 1 do 3. Brak pewności co do schematu to pierwszy sygnał, że przed podłączeniem halogenów na podwójny włącznik trzeba sięgnąć po miernik, a nie śrubokręt.

Co dokładnie oznaczają symbole na obudowie

Symbol L pochodzi od angielskiego słowa live i oznacza przewód pod napięciem. L1 i L2 to po prostu pierwsze i drugie wyjście fazowe po załączeniu styku. W dokumentacji polskiej normy PN-HD 60364 spotkasz też oznaczenie literą F dla fazy oraz N dla neutralnego. Te oznaczenia muszą być spójne z resztą instalacji, inaczej dochodzi do pomyłek przy serwisie.

Identyfikacja przewodów w puszce: kolory fazy, neutralnego i PE

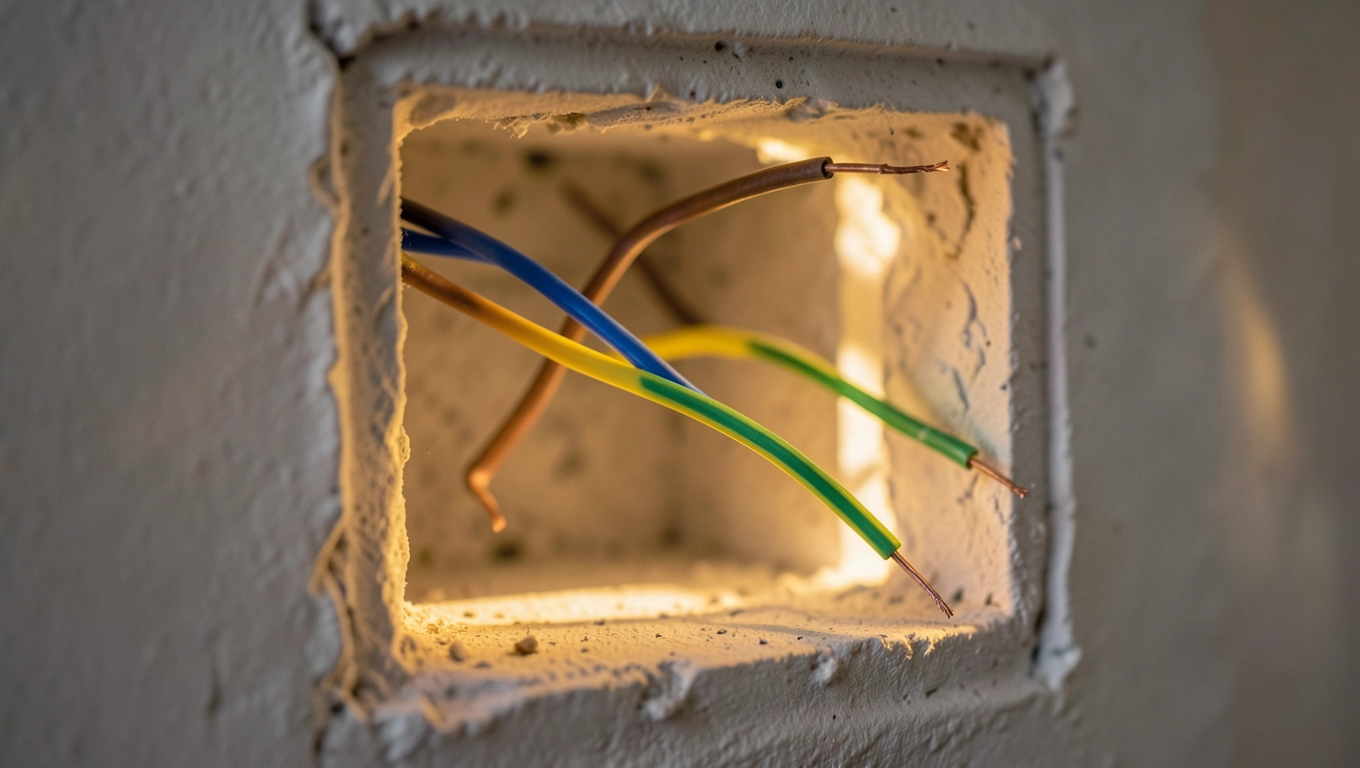

Przed podłączeniem czegokolwiek musisz ustalić, który przewód jest który. W nowoczesnych instalacjach kolory są ujednolicone: brązowy lub czarny to faza L, niebieski to neutralny N, a żółto-zielony to ochronny PE. Kolory te wynikają z normy PN-HD 60364 i obowiązują w budynkach wznoszonych po 2000 roku, choć w praktyce wiele puszek kryje instalacje starsze, gdzie zasady kolorystyki były mniej rygorystyczne.

W domach z lat siedemdziesiątych i osiemdziesiątych często trafia się przewód aluminiowy w izolacji czarnej albo szarej, bez wyraźnego oznaczenia koloru. Brak identyfikacji wizualnej wymusza użycie próbnika napięcia albo miernika. Samo kolorowe rozpoznanie bez pomiaru to proszenie się o kłopoty, bo ktoś mógł kiedyś zamienić przewody przy poprzednim remoncie.

Próbnik neonowy pokaże obecność fazy po dotknięciu końcówką przewodu przy włączonym bezpieczniku. Bezpieczniejszą opcją jest miernik cyfrowy z funkcją pomiaru napięcia AC, który wskaże wartość 230 V między fazą a neutralnym. Dotknięcie gołego drutu gołą ręką nie wchodzi w grę nawet przy wyłączonym obwodzie, bo po włączeniu bezpiecznika możesz nie zdążyć zareagować.

Tabela kolorów przewodów w polskich instalacjach

Po zidentyfikowaniu każdy przewód oznacz taśmą izolacyjną albo koszulką termokurczliwą z numerem. Takie oznaczenie chroni przed pomyłką przy dalszych pracach i ułatwia diagnostykę za kilka lat, gdy ktoś inny zajrzy do puszki.

Podłączenie halogenów na podwójny włącznik krok po kroku

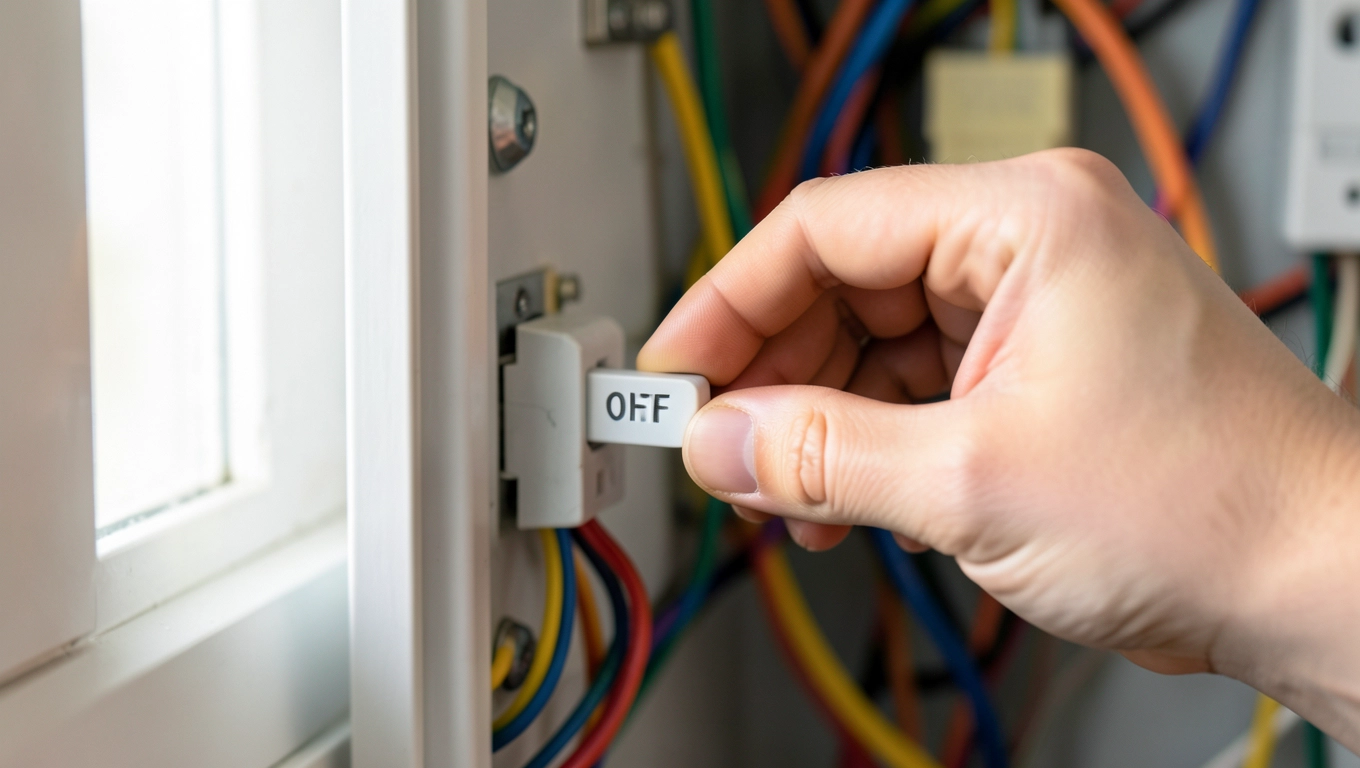

Cała procedura zaczyna się od wyłączenia bezpiecznika w rozdzielni. Nie odkręcaj korków, tylko przestaw dźwignię automatycznego wyłącznika nadprądowego w pozycję OFF. Upewnij się, że właściwy obwód został odłączony, zapalając lampę w kontrolowanym pomieszczeniu albo mierząc napięcie próbnikiem na przewodach w puszce. Brak napięcia to jedyny stan, w którym można bezpiecznie dotykać zacisków.

Gdy obwód jest martwy, odkręć ramkę starego łącznika i wyjmij mechanizm z puszki. Zrób zdjęcie telefonem aktualnego podłączenia, zanim odłączysz przewody. Taka fotografia bywa bezcenna, gdy trzeba zrozumieć logikę poprzedniego montażu. Zanotuj, który przewód wchodził do wspólnego zacisku, a który do wyjść, o ile da się to ustalić.

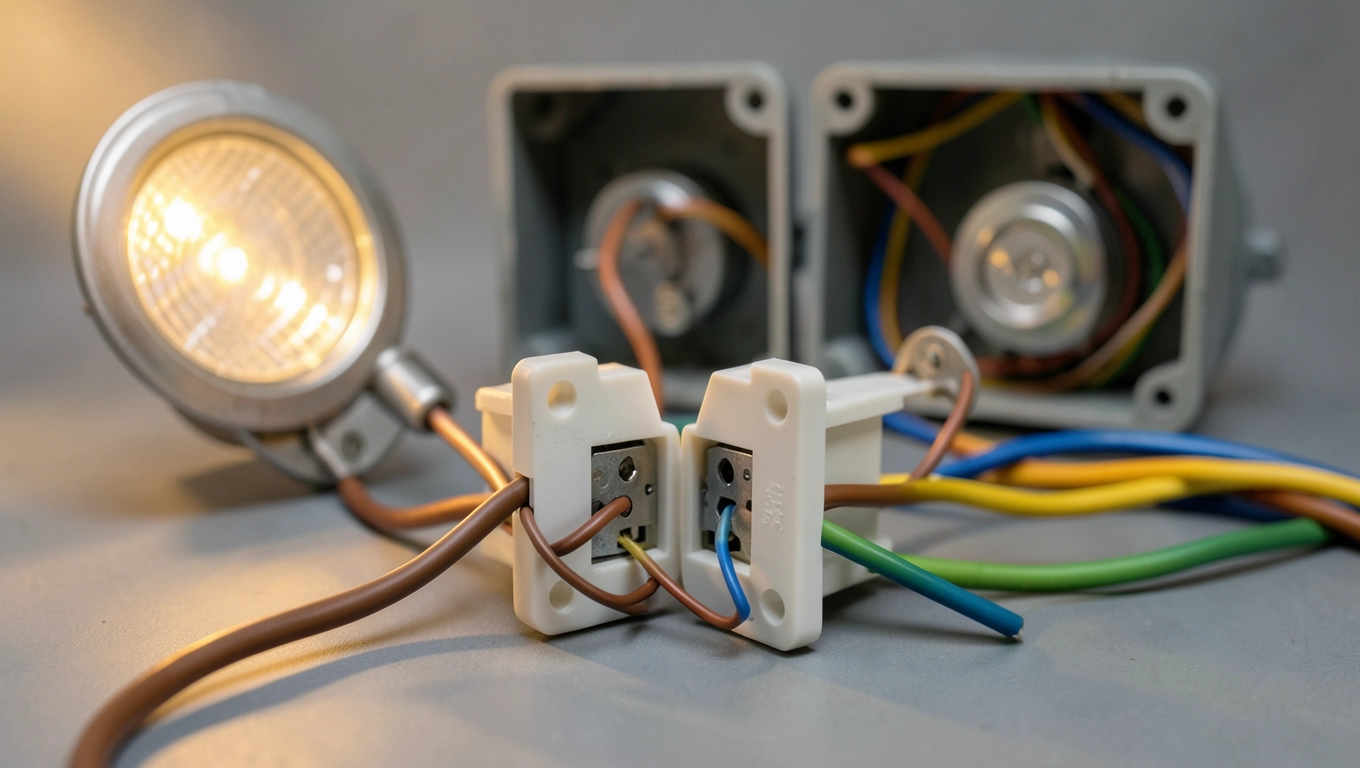

W prawidłowej instalacji faza zasilająca L wchodzi do wspólnego zacisku nowego łącznika podwójnego. Dwa przewody fazowe wychodzące z zacisków L1 oraz L2 biegną do puszki oświetleniowej, gdzie każdy zasila swoją grupę halogenów. Neutralny N i ochronny PE łączą się w puszce najczęściej przez złączki WAGO albo kostki śrubowe, omijając łącznik całkowicie, bo halogeny zasilane są jednostronnie fazą, a drugą stronę obwodu zamyka neutralny.

Kolejność czynności przy montażu

• Wyłącz bezpiecznik obwodu i sprawdź brak napięcia miernikiem.
• Oznacz przewody taśmą: L, L1, L2, N, PE.
• Podłącz fazę zasilającą do wspólnego zacisku L łącznika podwójnego.
• Podłącz przewody wyjściowe do zacisków L1 oraz L2.
• Połącz neutralne N wszystkich lamp w puszce oświetleniowej złączką.
• Połącz przewody ochronne PE halogenów z szyną PE w puszce.
• Zamontuj mechanizm w puszce, przykręć ramkę, włącz bezpiecznik.
• Przetestuj oba klawisze i sprawdź, czy każdy steruje właściwą grupą.

Po włączeniu bezpiecznika halogeny powinny reagować na każdy klawisz osobno. Jeśli obie grupy świecą niezależnie, montaż się powiódł. Gdy jeden klawisz steruje obydwoma grupami naraz, oznacza to pomyłkę w podłączeniu wyjść albo zwarcie w puszce. W takiej sytuacji wyłącz bezpiecznik i sprawdź poprawność połączeń raz jeszcze.

Sterowanie neutralem w halogenach: jak rozpoznać i naprawić błąd

Czasem po podłączeniu wszystkiego zgodnie ze schematem okazuje się, że halogeny nie reagują na klawisze albo świecą słabym, migotliwym światłem. Jedną z przyczyn jest tzw. sterowanie neutralem, czyli sytuacja, w której do łącznika dochodzi przewód neutralny zamiast fazowego. Mechanizm jest prosty: łącznik przerywa obwód od strony neutralnej, więc faza cały czas dochodzi do oprawki halogenowej, a prąd nie płynie, bo obwód nie jest domknięty po stronie roboczej.

Takie podłączenie bywa pozornie skuteczne, bo lampa świeci. Jest jednak niebezpieczne, ponieważ napięcie fazowe pozostaje na oprawce nawet po wyłączeniu klawisza. Wymiana żarówki albo podłączenie nowego halogenu grozi porażeniem, bo dotykasz elementu pod napięciem 230 V. Norma PN-HD 60364 wyraźnie zabrania przerywania obwodu po stronie neutralnego w instalacjach oświetleniowych, chyba że łącznik jednocześnie przerywa fazę.

Rozpoznanie błędu wymaga pomiaru napięcia między każdym przewodem w puszce a szyną PE. Na fazie pojawi się 230 V, na neutralnym około 0 V. Jeśli przewód wchodzący do łącznika pokazuje 0 V względem PE, to znaczy, że do łącznika dochodzi neutralny, a nie faza. W takiej sytuacji konieczne jest przeciągnięcie właściwego przewodu z rozdzielni albo puszki, w której faza jest dostępna.

Tabela objawów i przyczyn awarii

Naprawa sterowania neutralem wymaga zwykle zdjęcia tynku i poprowadzenia nowego przewodu fazowego LYDY 3x1,5 mm² od najbliższej puszki, w której faza jest dostępna. To praca dla elektryka z uprawnieniami, bo ingerencja w instalację pod tynkiem wymaga znajomości przepisów i umiejętności wykonania połączeń w puszkach podtynkowych.

Najczęstsze błędy przy podłączaniu halogenów i jak ich uniknąć

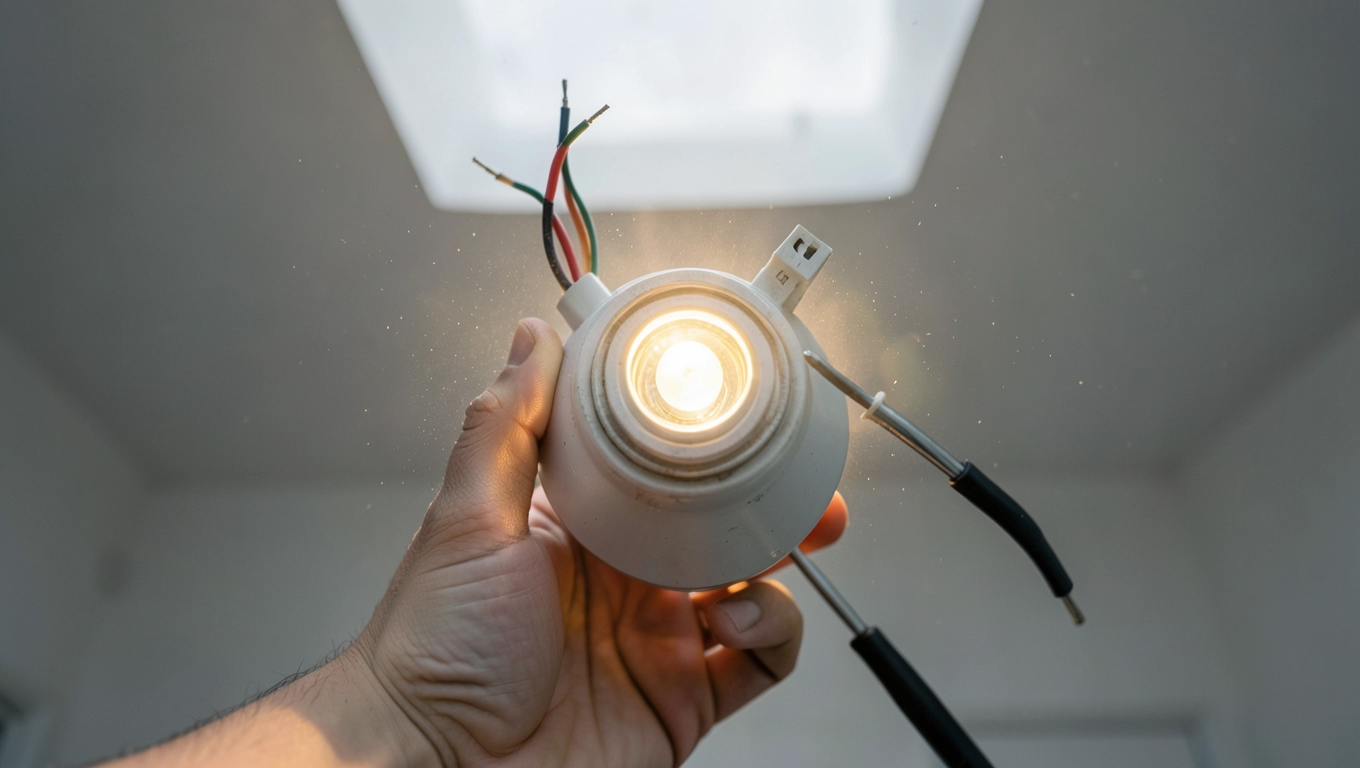

Pierwszy grzech to pomylenie fazy z neutralnym przy podłączaniu samego halogenu. Oprawka halogenowa ma dwa zaciski: L i N. Jeśli zamienisz je miejscami, lampa będzie świecić, ale gniazdo oprawki pozostanie pod napięciem po wyłączeniu łącznika. W halogenach LED z gwintem GU10 albo MR16 ryzyko jest mniejsze, bo konstrukcja ogranicza dostęp do styków, ale w halogenach z transformatorem separacyjnym pomyłka może uszkodzić trafo.

Drugi błąd to brak oznaczenia przewodów przed odłączeniem starego łącznika. Bez zdjęcia ani notatki szybko zapomnisz, który przewód pełnił jaką funkcję, i podłączysz wszystko od nowa metodą prób i błędów. Skutki bywają opłakane: zwarcie, zadziałanie bezpiecznika, a w najgorszym razie uszkodzenie halogenów przez podanie napięcia na wyjście zamiast na wejście łącznika.

Trzecia klasyczna pomyłka to zbyt duże obciążenie pojedynczego obwodu. Halogeny 230 V pobierają od 20 W do 50 W sztuka, a przy dziesięciu oprawkach na jednym wyjściu łącznika sumaryczny prąd sięga 2 A, co wciąż mieści się w normie dla przewodu 1,5 mm². Jednak piętnaście albo dwadzieścia halogenów na jednym obwodzie to już przesada, bo łącznik podwójny zwykle wytrzymuje 10 A, ale przewód w ścianie zaczyna się grzać przy długotrwałym obciążeniu bliskim granicy.

Porównanie wariantów instalacji

Czwarta pułapka to użycie łącznika schodowego zamiast podwójnego. Łącznik schodowy ma trzy zaciski, z których dwa pełnią funkcję wyjść, a trzeci jest wspólny. Po podłączeniu go do obwodu z halogenami świecić będzie tylko ten klawisz, który akurat domyka obwód w jednym kierunku. Efekt bywa mylący, bo lampa działa, ale zachowuje się nieprzewidywalnie, zależnie od pozycji obu klawiszy.

Piąty błąd to luźne połączenia w puszce. Zaciski śrubowe łącznika wymagają dokręcenia z wyczuwalnym oporem, ale bez przesady, bo plastikowy gwint może pęknąć. Złączki WAGO dają pewniejszy kontakt i są zalecane przez większość nowoczesnych poradników instalacyjnych. Po każdym dokręceniu delikatnie pociągnij za przewód, żeby sprawdzić, czy nie wysunie się z zacisku.

Kiedy nie warto robić tego samodzielnie

Interwencja fachowca jest konieczna przy pracy w rozdzielni głównej, przy przeciąganiu nowych przewodów pod tynkiem oraz przy modernizacji instalacji aluminiowej na miedzianą. Uprawnienia SEP do 1 kV pozwalają elektrykowi legalnie wykonywać pomiary i wystawiać protokoły, co ma znaczenie przy ubezpieczeniu mieszkania. Bez takich dokumentów w razie pożaru ubezpieczyciel może odmówić wypłaty odszkodowania.

Schemat podłączenia halogenów na podwójny włącznik najprościej zapamiętać jako trójkąt: faza L wchodzi do wspólnego zacisku, dwa wyjścia L1 i L2 biegną do puszki oświetleniowej, a neutralny N i ochronny PE łączą się w puszce z pominięciem łącznika. Taki układ spełnia wymogi normy PN-HD 60364 i zapewnia bezpieczeństwo nawet przy wielu oprawkach na każdym obwodzie. Gdy cokolwiek w instalacji budzi wątpliwości, lepiej zaprosić elektryka i mieć spokojny sen niż oszczędzić dwieście złotych i ryzykować zdrowiem.
