Połączenie szeregowe 4 halogenów w suficie – sprawdź jak zrobić samemu

Kiedy stoisz przed sufitną listwą pełną przewodów, a halogeny zamiast równo świecić migają, gasną albo przegrzewają się wiesz, że coś poszło nie tak podczas instalacji. Problem niemal zawsze leży w niezrozumieniu, jak naprawdę działa połączenie szeregowe: prąd musi przepłynąć przez każdą lampę po kolei, a każde ogniwo wpływa na cały obwód. Nie chodzi tylko o wpięcie kabli w transformator chodzi o przewidzenie, jak obciążenie rozłoży się na cztery punkty świetlne, dobór odpowiedniego przekroju przewodów i właściwe zabezpieczenie przed spadkami napięcia, które potrafią skrócić żywotność halogenów o połowę. Ten artykuł wyjaśni ci, jak to zrobić poprawnie za pierwszym razem, bez późniejszych niespodzianek.

• Schemat połączenia szeregowego 4 halogenów
• Niezbędne narzędzia i materiały do instalacji
• Dobór transformatora 12 V dla czterech halogenów
• Zasady bezpieczeństwa i najczęstsze błędy
• Pytania i odpowiedzi dotyczące połączenia szeregowego halogenów w suficie

Schemat połączenia szeregowego 4 halogenów

W połączeniu szeregowym prąd przemieszcza się przez każdy halogen dokładnie w tej samej kolejności faza wchodzi do pierwszej lampy, wychodzi z niej i trafia do następnej, i tak aż do ostatniego punktu w obwodzie, skąd wraca do transformatora przewodem neutralnym. Fizycznie oznacza to, że cztery halogeny montowane w suficie tworzą jeden wspólny obwód, gdzie suma mocy każdego źródła światła determinuje całkowite obciążenie transformatora. Kiedy jeden halogen ulega awarii lub zostaje odłączony, przerwaniu ulega cały łańcuch wszystkie lampy gasną natychmiast, co stanowi jednocześnie zaletę i wadę tego rozwiązania.

Schemat ideowy przedstawia przepływ energii w sposób następujący: przewód fazowy (L) z transformatora trafia do zacisku pierwszego halogenu, następnie z jego drugiego zacisku kabel przechodzi do drugiego halogenu, potem do trzeciego i czwartego, a dopiero z ostatniego wraca przewód neutralny (N) do transformatora. Każdy halogen w tym obwodzie otrzymuje identyczny prąd, natomiast napięcie na każdym z nich to napięcie transformatora podzielone przez liczbę lamp w przypadku czterech halogenów 12-woltowych napięcie na każdym będzie wynosić około 3 woltów, jeśli transformator jest obciążony równomiernie, co w praktyce oznacza konieczność precyzyjnego doboru mocy każdego źródła światła.

W przypadku halogenów 230-woltowych schemat jest prostszy, bo pomijamy transformator i łączymy lampy bezpośrednio z sieciową linią zasilającą, jednak wówczas każdy halogen musi być przystosowany do pracy pod pełnym napięciem sieciowym. Taka instalacja wymaga znacznie staranniejszej izolacji przewodów, ponieważwarunki porażeniowe są nieporównanie wyższe niż przy niskim napięciu 12 woltów, a błąd w okablowaniu może skutkować bezpośrednim zwarciem fazy z obudową sufitu. Instalatorzy z doświadczeniem praktycznym rzadko wybierają ten wariant w pomieszczeniach mieszkalnych, chyba że halogeny są już fabrycznie przystosowane do 230 woltów i zamontowane w oprawach z odpowiednią klasą izolacji.

Zalety i ograniczenia połączenia szeregowego

Połączenie szeregowe sprawdza się najlepiej w sytuacjach, gdy chcemy uzyskać efekt równomiernego, łagodnego oświetlenia sufitu bez ostrych kontrastów świetlnych pomiędzy poszczególnymi punktami. Prąd płynący przez wszystkie halogeny jednocześnie sprawia, że zmiana natężenia na jednym źródle automatycznie wpływa na pozostałe przyciemnienie jednego halogeny powoduje przyciemnienie całego łańcucha, co bywa przydatne przy tworzeniu nastrojowego oświetlenia w salonach lub sypialniach. Wadą jest natomiast brak możliwości niezależnego sterowania poszczególnymi lampami bez dodatkowych modułów ściemniaczy lub inteligentnego okablowania.

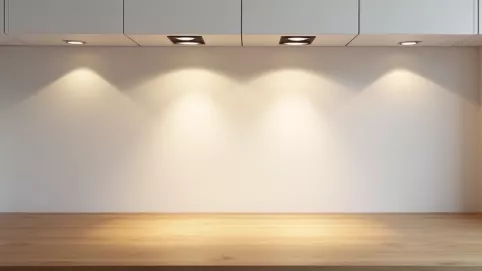

W kontekście rozmieszczenia punktów świetlnych w suficie podwieszanym zaleca się zachowanie odległości od 60 do 80 centymetrów między sąsiednimi halogenami, co zapewnia równomierne pokrycie strumieniem świetlnym bez tworzenia ciemnych stref pomiędzy oprawami. Oprawy wbudowane typu downlight wymagają dodatkowo przestrzeni na puszkę przyłączeniową oraz swobodnego dostępu powietrza do obudowy halogenu, ponieważ niskie napięcie generuje ciepło, które musi być odprowadzane inaczej żywotność żarnika skraca się nawet o 40 procent względem wartości nominalnej podanej przez producenta.

Niezbędne narzędzia i materiały do instalacji

Do bezpiecznego wykonania połączenia szeregowego czterech halogenów potrzebujesz zestawu narzędzi, które pozwolą ci precyzyjnie przygotować przewody i zamontować oprawy bez ryzyka uszkodzenia izolacji. Podstawowy ekwipunek obejmuje śrubokręt płaski i krzyżakowy o izolowanych rękojeściach, obcinaczki do przewodów z możliwością regulacji siły cięcia oraz szczypce tnące, które nie deformują końcówki kabla. Miernik napięcia, popularnie zwany multimetrem, stanowi absolutnie niezbędny element wyposażenia pozwala sprawdzić, czy na pewno odcięto zasilanie przed rozpoczęciem jakichkolwiek prac przy przewodach.

Prócz narzędzi ręcznych przydadzą się również stripownice do kabli, umożliwiające precyzyjne zdjęcie izolacji bez nacinania żyły miedzianej, a także izolacyjna taśma poliwinylowa o szerokości co najmniej 19 milimetrów, która posłuży do zabezpieczenia połączeń przed wilgocią i przypadkowym kontaktem z metalowymi elementami opraw. Warto zaopatrzyć się też w zaciskarkę do konektorów typu Wago lub podobnych, ponieważ nowoczesne puszki przyłączeniowe wymagają zazwyczaj zakończenia przewodów za pomocą odpowiednio zaciśniętych złączek luźne skręcenie kabli ręką nie zapewnia wystarczającej trwałości połączenia przez lata eksploatacji.

Jeśli chodzi o materiały elektryczne, towarzyszące transformatorowi 12-woltowemu powinny być przewody wychodzące z niego o przekroju dostosowanym do planowanego obciążenia. Dla mocy do około 80 watów, co odpowiada typowej instalacji z czterema halogenami po 20 watów każdy, wystarczający będzie kabel 1,5 mm², natomiast przy większych obciążeniach przekraczających 10 amperów konieczne jest zastosowanie przewodów 2,5 mm², aby uniknąć nadmiernego nagrzewania się copperwire pod obciążeniem. Izolacja przewodów powinna być zgodna z normą PN-EN 50525, która określa wymagania dotyczące odporności termicznej i mechanicznej koszulek kablowych stosowanych w instalacjach wewnętrznych.

Wybór puszek rozdzielczych i obudów

Puszki rozdzielcze montowane w suficie podwieszanym muszą zapewniać minimum stopień ochrony IP44, co oznacza zabezpieczenie przed wnikaniem ciał stałych o średnicy powyżej 1 milimetra oraz przed wilgocią rozpryskową ma to szczególne znaczenie w pomieszczeniach o podwyższonej parowatości, takich jak kuchnie i łazienki. W przypadku halogenów 12-woltowych puszka powinna być wystarczająco głęboka, aby pomieścić transformator, a jednocześnie umożliwiać swobodny dostęp do zacisków przyłączeniowych bez konieczności demontażu całej oprawy sufitowej. Warto zwrócić uwagę na modele z wbudowanymi zaciskami śrubowymi, które eliminują potrzebę lutowania połączeń na miejscu.

Dobór transformatora 12 V dla czterech halogenów

Transformator 12-woltowy stanowi serce całego układu zasilającego halogeny w połączeniu szeregowym jego moc musi odpowiadać sumie mocy wszystkich lamp, przy czym zawsze zaleca się zapas rzędu 15-20 procent powyżej wartości obliczeniowej. Jeśli planujesz zamontować cztery halogeny o mocy 20 watów każdy, łączne zapotrzebowanie wyniesie 80 watów, a więc transformator powinien mieć minimum 90, a najlepiej 100 watów mocy znamionowej, co pozwoli mu pracować w optymalnym punkcie charakterystyki bez przegrzewania się przy długotrwałym użytkowaniu. Zbyt słaby transformator nie jest w stanie dostarczyć odpowiedniego napięcia dla wszystkich lamp równocześnie, co skutkuje spadkami napięcia widocznymi jako przygaszone światło lub migotanie przy włączaniu urządzeń o wyższym poborze energii w tym samym obwodzie.

Mechanizm strat energetycznych w transformatorze działa w ten sposób, że przy obciążeniu zbliżonym do maksymalnego znaczna część energii zamienia się w ciepło na rdzeniu i uzwojeniach, co przyspiesza degradację izolacji wewnętrznej i może doprowadzić do awarii urządzenia już po kilku miesiącach eksploatacji. Dlatego renomowani producenci transformatorów elektronicznych zalecają eksploatację przy obciążeniu nieprzekraczającym 80 procent mocy znamionowej jest to swego rodzaju bufor bezpieczeństwa, który wydłuża żywotność urządzenia i zapewnia stabilne parametry napięcia wyjściowego niezależnie od wahań w sieci zasilającej.

Typy transformatorów i ich charakterystyka

Na rynku dostępne są dwa główne typy transformatorów obniżających napięcie dla halogenów: transformatory toroidalne klasyczne oraz nowoczesne transformatory elektroniczne impulsowe, przy czym te drugie zdominowały rynek ze względu na mniejsze wymiary, niższą wagę i wyższą sprawność energetyczną przekraczającą 90 procent. Transformatory elektroniczne generują jednak zakłócenia elektromagnetyczne, które mogą wpływać na jakość sygnału audio lub działanie wrażliwych urządzeń elektronicznych w pobliżu w takich sytuacjach warto rozważyć zastosowanie transformatora toroidalnego, choć jego cena jest zazwyczaj dwu- lub trzykrotnie wyższa od impulsowego odpowiednika o porównywalnej mocy.

Przy wyborze transformatora zwróć uwagę na parametr mocy minimalnej obciążenia, ponieważ niektóre modele elektroniczne wymagają podłączenia odbiorników o mocy co najmniej 30-40 watów, aby prawidłowo zainicjować proces transformacji napięcia cztery halogeny o mocy 20 watów każdy (łącznie 80 watów) powinny bez problemu przekroczyć ten próg, ale przy ewentualnej wymianie lamp na modele LED o niższej mocy może okazać się konieczne dołożenie dodatkowego obciążenia rezystancyjnego lub wymiana transformatora na wersję przystosowaną do pracy z bardzo niskimi mocami.

Zasady bezpieczeństwa i najczęstsze błędy

Bezwzględnym warunkiem rozpoczęcia jakichkolwiek prac przy instalacji halogenów sufitowych jest odłączenie zasilania w rozdzielnicy głównej nie wystarczy wyłączyć światła samym włącznikiem ściennym, ponieważ przewód fazowy pozostaje pod napięciem aż do wyłącznika nadprądowego lub różnicowoprądowego w rozdzielni. Przed przystąpieniem do manipulacji przy przewodach należy sprawdzić obecność napięcia multimetrem na każdym z kabli w puszce przyłączeniowej, upewniając się, że urządzenie pokazuje wartość zerową, a sam pomiar powinien być powtórzony dwukrotnie z odstępem kilkunastu sekund dla pełnej pewności, że nie mamy do czynienia z przepięciem chwilowym lub błędem pomiarowym.

Najczęstszym błędem popełnianym przy połączeniu szeregowym halogenów jest pomylenie go z połączeniem równoległym, w którym każda lampa otrzymuje pełne napięcie transformatora niezależnie od pozostałych w połączeniu szeregowym napięcie rozkłada się pomiędzy wszystkie punkty świetlne, co oznacza, że przy czterech halogenach każdy z nich dostaje zaledwie 1/4 napięcia wyjściowego transformatora, a więc przy transformatorze 12-woltowym na każdą lampę przypada zaledwie 3 wolta. Rezultatem takiego błędu jest albo bardzo słabe, ledwo widoczne światło, albo całkowity brak świecenia, jeśli próg załączenia halogeny jest wyższy niż dostępne napięcie.

Problemy z przekrojem przewodów i przegrzewaniem

Niewłaściwy dobór przekroju przewodów stanowi trzecią pod względem częstotliwości przyczynę awarii instalacji halogenowych, zaraz po błędach w konfiguracji połączenia i niedoborach mocy transformatora. Przewód o zbyt małym przekroju wprowadza nadmierny opór elektryczny, który zamienia energię prądu na ciepło zgodnie z prawem Joule'a-Lenza dla obciążenia 80 watów przy napięciu 12 woltów prąd płynący przez przewody wynosi około 6,7 ampera, a przy zastosowaniu kabla 0,75 mm² (co jest zdecydowanie zbyt małe) strata mocy na samym przewodzie może sięgnąć kilku watów na każdy metr długości, powodując miejscowe nagrzewanie izolacji i w konsekwencji jej topnienie lub zwarcie.

W łazienkach i kuchniach, gdzie wilgotność powietrza jest podwyższona, konieczne jest stosowanie transformatorów i puszek przyłączeniowych o klasie szczelności co najmniej IP44, a same halogeny powinny być zamontowane w oprawach z uszczelkami silikonowymi zapobiegającymi wnikaniu pary wodnej do wnętrza obudowy. Woda stanowi doskonały przewodnik prądu elektrycznego, a przypadkowe zawilgocenie połączeń elektrycznych może skutkować porażeniem użytkownika przy kontakcie z metalową obudową halogeny lub sufitem podwieszanym jest to ryzyko, którego nie wolno lekceważyć, zwłaszcza że norma PN-HD 60364 wymaga stosowania wyłączników różnicowoprądowych 30 mA dla obwodów oświetleniowych w pomieszczeniach mokrych.

Kiedy unikać połączenia szeregowego

Połączenie szeregowe halogenów nie sprawdza się w sytuacjach, gdy wymagana jest wysoka niezawodność instalacji w korytarzach, na klatkach schodowych lub w pomieszczeniach użytkowych, gdzie nagłe zgaśnięcie wszystkich lamp mogłoby stworzyć ryzyko kontuzji lub utraty widoczności w sytuacjach awaryjnych. Również w przypadku planowanego rozbudowania instalacji o dodatkowe punkty świetlne w przyszłości lepiej od razu zainwestować w połączenie równoległe, ponieważ rozbudowa obwodu szeregowego wymaga przebudowy całego okablowania od transformatora, co generuje koszty i czasochłonność porównywalne z wykonaniem instalacji od podstaw.

Jeśli zależy ci na samodzielnym wykonaniu instalacji oświetlenia halogenowego w suficie podwieszanym, połączenie szeregowe pozostaje rozsądnym wyborem pod warunkiem przestrzegania zasad opisanych powyżej: odpowiedniego doboru transformatora z zapasem mocy, właściwego przekroju przewodów oraz staranności przy wykonaniu połączeń elektrycznych. Pamiętaj, że instalacja elektryczna podlega obowiązkowym przeglądom technicznym zgodnie z rozporządzeniem w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, a ostateczne podłączenie do sieci zasilającej powinno zostać wykonane przez osobę z odpowiednimi kwalifikacjami SEP.
