Jaki otwór pod halogeny sufitowe? Wymiary w mm, które musisz znać

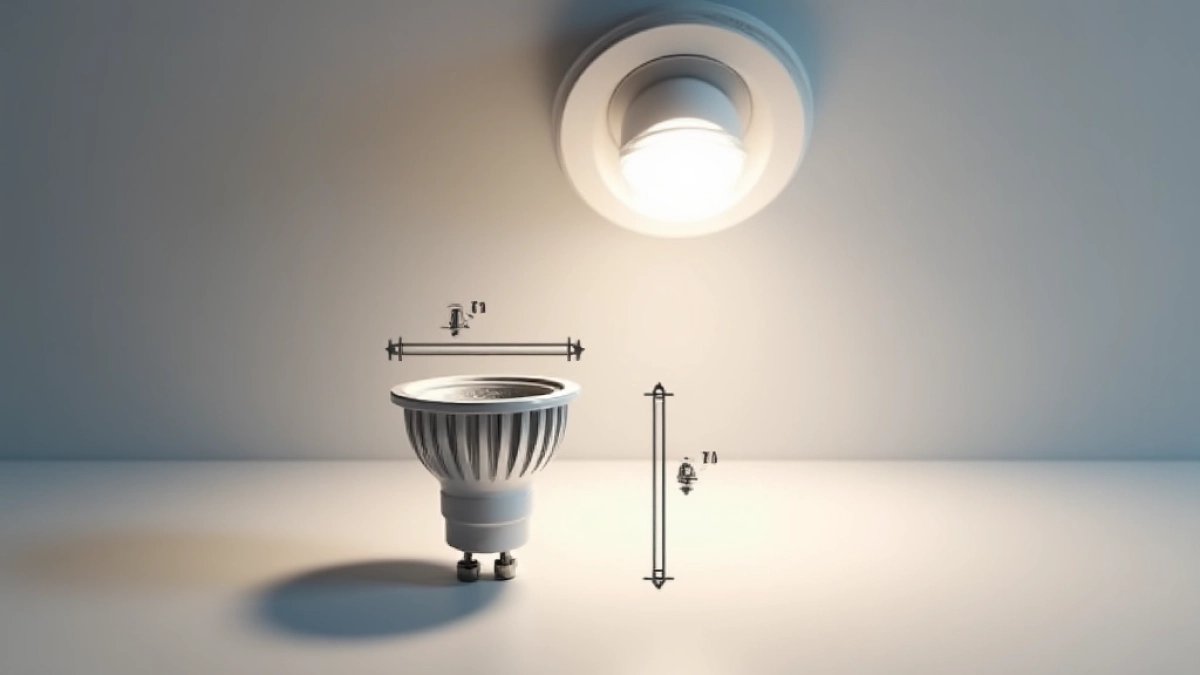

Wysokość żarówki halogenowej waha się od 30 do 57 mm w zależności od typu trzonka i samego korpusu, a ten jeden wymiar przesądza o tym, czy oprawa zmieści się w suficie podwieszanym, czy żarówka w ogóle da się osadzić w gnieździe. Wielu wykonawców leje pot, bo źle odmierzy otwór albo zapomni o głębokości gniazda GU10, które samo w sobie zabiera około 25 mm przestrzeni nad płytą.

• Jak wyciąć otwór pod halogen w kartonie-gips bez stresu
• Jakie żarówki pasują do oprawy, a których unikać
• Rozmieszczenie halogenów w salonie, kuchni i łazience
• Najczęstsze błędy montażowe, które kosztują wymianę sufitu

Średnica otworu pod halogen GU10, MR16 i MR11 w praktyce

Temat otworu montażowego to najczęstsza przyczyna poprawek na budowie, bo suchy tynk nie wybacza błędu. Standardowa średnica otworu pod halogen MR16 i GU10 to 60-65 mm dla opraw stałych, ale ruchome oprawy potrzebują już 75-80 mm, bo mechanizm obrotowy zajmuje dodatkowe milimetry. Oprawki mini pod trzonki MR11 i GU11 zadowalą się otworem 45-50 mm, co pozwala gęściej rozstawić punkty świetlne.

Wysokość żarówki halogenowej MR16 wynosi dokładnie 45 mm, a wersja GU10 mierzy od 55 do 57 mm, bo dochodzi grubsza ceramiczna baza z uchwytem typu bayonet. Ten detal wpływa na wentylację, ponieważ ciepło z żarówki musi uciec nad sufitem. Jeśli przestrzeń między płytą g-k a stropem właściwym wynosi mniej niż 70 mm, LED zacznie się przegrzewać, a halogen skróci swoją żywotność o połowę.

Montaż w karton-gipsie wymaga zostawienia minimum 10 mm zapasu luzu dookoła żarówki, bo aluminium oprawki oddaje ciepło właśnie przez kontakt z powietrzem w szczelinie. Szczelne wciśnięcie bez tej przerwy termicznej kończy się przypalonymi krawędziami płyty po pół roku użytkowania.

Norma PN-EN 60598-1 wymaga, by oprawy montowane w materiałach palnych miały klasę temperaturową co najmniej 90°C na powierzchni montażowej. W praktyce oznacza to konieczność stosowania opraw z radiatorem lub żarówek LED o mocy poniżej 7 W.

Kiedy otwór 65 mm nie wystarczy

Przy wymianie starego halogenu na nowy LED warto zmierzyć wysokość starej żarówki halogenowej razem z gniazdem. Reflektor MR16 z klasycznym halogenem 50 W miał 45 mm wysokości, ale dzisiejszy zamiennik LED może mierzyć nawet 60 mm, bo radiator wymaga więcej miejsca. Różnica 15 mm brzmi niewinnie, potrafi zepsuć cały plan aranżacji.

Jak wyciąć otwór pod halogen w kartonie-gips bez stresu

Najlepszym narzędziem pozostaje otwornica o średnicy dopasowanej do oprawki, najczęściej 68 mm dla standardu MR16/GU10. Cyrkiel do karton-gipsu kosztuje kilkanaście złotych i pozwala wyciąć idealnie okrągły otwór bez wibracji, które niosłyby ryzę pęknięcia płyty. Wiertło prowadzące ustawia się w centrum narysowanego koła, a następnie tarcza tnąca wchodzi w materiał powoli, z minimalnym dociskiem.

• Miarka i ołówek do wyznaczenia osi otworu z dokładnością do 2 mm
• Poziomica lub laser krzyżowy, bo gołym okiem linia prosta w suficie bywa złudna
• Otwornica 68 mm z wiertłem pilotującym 6 mm
• Nóż z wymiennymi ostrzami do oczyszczenia krawędzi po wyjęciu krążka
• Maska przeciwpyłowa, bo pył gipsowy osiada w płucach szybciej, niż się wydaje

Przed samym cięciem wyłącz bezpieczniki w obwodzie oświetleniowym i sprawdź detektorem, czy w punkcie wiercenia nie biegnie przewód. Po wycięciu krążka oczyść krawędź nożem pod kątem 45 stopni, co ułatwia osadzenie oprawki i zapobiega drzazgom gipsu wpadającym między klipsy.

Zbyt duży otwór w kartonie-gipsie oznacza wymianę całej płyty, bo kitu nie da się nałożyć niewidocznie. Różnica 5 mm więcej niż trzeba potrafi kosztować pół dnia pracy i nowy arkusz g-k. Dlatego lepiej wyciąć otwór próbny na kawałku odpadowej płyty i dopasować średnicę niż ryzykować poprawki na gotowym suficie.

Technika szablonu z kawałka sklejki

Przy dużej liczbie punktów świetlnych, na przykład dwunastu halogenach w salonie, szablon z płyty MDF skraca czas montażu o połowę. W szablonie wierci się otwór pilotujący, a następnie przykłada go do sufitu i wskazuje nim każde kolejne miejsce. Cyrkiel nastawiony raz na właściwy promień rysuje idealnie powtarzalne koła, a odstęp między nimi łatwo kontrolować miarą.

Jakie żarówki pasują do oprawy, a których unikać

Trzonek GU10 i MR16 to dwie różne bajki elektryczne, choć obie żarówki mają średnicę 50 mm. GU10 pracuje bezpośrednio na 230 V, MR16 potrzebuje transformatora obniżającego napięcie do 12 V, bo jego halogenowy przodek był projektowany pod niskie napięcie z uwagi na dłuższą żywotność wolframu. W praktyce MR16 daje nieco cieplejszą barwę i lepszy współczynnik oddawania barw CRI, ale wymaga dodatkowego miejsca na trafo w podsufitce.

Wysokość żarówki halogenowej wpływa też na kąt świecenia, bo dłuższy reflektor lepiej kontroluje wiązkę. Reflektor halogenowy MR16 z dichroicznym lustrem odbija ciepło do tyłu, dlatego jego lustrzana powłoka nie nagrzewa oprawki tak mocno jak bańka matowa. W łazience i kuchni lustro dichroiczne sprawdza się lepiej, bo mniej ciepła trafia na powierzchnię montażową.

Żarówki LED z klasyczną bańką matową mają zazwyczaj 3 mm więcej wysokości niż ich halogenowy odpowiednik. Przy wymianie jednej sztuki to nic, ale przy seryjnej wymianie wszystkich halogenów w pokoju warto wcześniej zmierzyć głębokość oprawy i sprawdzić, czy nowa żarówka nie będzie wystawać ponad ring oprawki.

Kiedy NIE stosować halogenów w kartonie-gipsie

Halogenowe źródła światła o mocy powyżej 35 W w oprawie stałej bez radiatora nagrzewają płytę g-k do temperatury powyżej 90°C po dwóch godzinach ciągłej pracy. Taki scenariusz prowadzi do żółknięcia farby i kruchości kartonu, a w skrajnych przypadkach do jego samozapalenia. Bezpieczniej postawić na LED 5-7 W o identycznym strumieniu świetlnym, który emituje siedmiokrotnie mniej ciepła.

Rozmieszczenie halogenów w salonie, kuchni i łazience

Zasada 1:1,5 sprawdza się w większości salonów, gdzie odległość od ściany wynosi połowę wysokości pomieszczenia. Przy standardowym metrażu 2,7 m wysokości halogeny ustawia się 80-100 cm od ściany w pierwszym rzędzie i 100-120 cm między kolejnymi rzędami. Pokój 4 na 5 metrów potrzebuje od sześciu do dziewięciu punktów świetlnych, by uzyskać równomierne natężenie 150 luksów na poziomie podłogi.

Korytarz i przedpokój z reguły zadowalają się halogenami co 120 cm, bo tu chodzi o delikatne oświetlenie orientacyjne, nie o pełne doświetlenie zadań. Schody wymagają dodatkowo wzmocnienia na każdym stopniu, gdzie cień między halogenami bywa zdradliwy po zmroku.

Kalkulator odstępów w trzech krokach

Dla pokoju o wymiarach 4 × 5 m i wysokości 2,7 m pierwszy halogen umieszcza się 90 cm od najkrótszej ściany, a kolejne co 95 cm w rzędzie. Drugi rząd zaczyna się 95 cm od sąsiedniej ściany i biegnie równolegle w odstępach 95 cm. Przy takim rozkładzie każdy punkt pokrywa okrąg o średnicy 1,9 m na podłodze, a na stykach okręgów natężenie nie spada poniżej 100 luksów.

Najczęstsze błędy montażowe, które kosztują wymianę sufitu

Zbyt mała przestrzeń nad sufitem to plaga w mieszkaniach z niskim podwieszeniem g-k. LED potrzebuje minimum 70 mm wolnej objętości powietrza, bo radiator oddaje ciepło konwekcyjnie w górę. Przy 50 mm przestrzeni radiator nie ma czym oddychać, diody zaczynają tracić luminancję po roku i migają przy włączaniu.

• Brak transformatora przy wymianie halogenów MR16 na LED MR16 zasilany bezpośrednio z 230 V
• Montaż w strefie wilgotnej bez klasy IP44, co kończy się korozją odbłyśnika w ciągu roku
• Łączenie halogenów 12 V i 230 V w jednym obwodzie bez rozdzielenia trafo
• Brak puszki elektrycznej nad sufitem, przez co złączki wiszą luzem na folii paroizolacyjnej
• Zapomnienie o mostku cieplnym przy oprawach wpuszczanych w izolację z wełny mineralnej

Brak transformatora dla MR16 to klasyczny błąd przy samodzielnej wymianie żarówek. Nowoczesne LED MR16 mają wbudowany driver, ale wymagają zasilania 12 V AC lub DC. Jeśli w obwodzie działał stary transformator elektroniczny, nowy LED może migotać, bo stary trafo nie wygładza tętnień sieci. Rozwiązaniem jest wymiana starego trafo na nowy driver DC lub przejście na trzonek GU10, który takich problemów nie zna.

Oprawa halogenowa w strefie wilgotnej bez oznaczenia IP44 to gwarancja zwarcia po pół roku. Woda z prysznica nie musi lecieć bezpośrednio w sufit, wystarczy wilgotne powietrze skraplające się na chłodnym odbłyśniku. Norma PN-EN 60598-2-1 klasyfikuje te oprawy właśnie po to, by chronić użytkownika.

Checklist przed montażem

1. Zmierz wysokość żarówki halogenowej razem z gniazdem i dodaj 10 mm zapasu termicznego
2. Sprawdź klasę szczelności oprawy w stosunku do pomieszczenia
3. Zweryfikuj napięcie zasilania (12 V lub 230 V) i dobierz właściwy trzonek
4. Przetestuj otwornicę na kawałku płyty g-k tej samej grubości
5. Sprawdź, czy trafo 12 V mieści się w podsufitce obok oprawki
6. Wyczyść krawędzie otworu nożem pod kątem 45 stopni
7. Podłącz przewody przez złączkę WAGO, nie skręcaj ich luzem
8. Osadź oprawkę klipsami, aż usłyszysz dwa charakterystyczne kliknięcia
9. Włącz obwód i sprawdź, czy żarówka świeci stabilnie bez migotania
10. Wypełnij szczelinę między oprawką a płytą masą akrylową, by kurz nie osiadał w środku

Demontaż żarówki krok po kroku

Ściągnięcie zabezpieczenia w formie pierścienia wymaga lekkiego obrotu o ćwierć obrotu w lewo, a następnie pociągnięcia w dół. Przed dotknięciem bańki wyłącz bezpiecznik i odczekaj pięć minut, by szkło ostygło. Halogeny osiągają temperaturę 250°C przy pracy, a dotknięcie gołą ręką zostawia tłusty ślad, który przy kolejnym włączeniu wypala się w ciemny punkt skracający żywotność.

Żarówki LED nie mają tego problemu, bo ich temperatura pracy rzadko przekracza 80°C. Właśnie ta różnica termiczna sprawia, że LED stopniowo wyparł klasyczne halogeny z kuchni i łazienek, gdzie wymiana co kilka miesięcy była zmorą domowników.

Źródła danych: norma PN-EN 60598-1 (oprawy oświetleniowe, wymagania ogólne i badania), PN-EN 60598-2-1 (oprawy stałe ogólnego przeznaczenia), PN-EN 60598-2-2 (oprawy wpuszczane), katalogi techniczne producentów trzonków GU10 i MR16, dane katalogowe serii halogenów dichroicznych 12 V i 230 V. Szczegóły klasyfikacji IP oraz stref wilgotnych zgodne z normą IEC 60364-7-701. Aktualizacja: październik 2025.
