Wentylacja łazienki z oknem: jak połączyć nawiew z wywiewem

Okno w łazience to pozorna ulga, nie rozwiązanie. Krótkie otwarcie skrzydła rano rzeczywiście wyciąga z pomieszczenia część pary, ale właśnie wtedy, gdy powietrze jest najcięższe, samo naturalne ciągnienie nie wyrabia. Para osiada na chłodnych kafelkach, woda wsiąka w fugi, a grzyb na silikonie wokół wanny pojawia się szybciej, niż większość inwestorów zakłada. Skuteczna wentylacja łazienki z oknem wymaga zrozumienia, że okno to jedynie element układu, w którym liczy się przede wszystkim kubatura, nawiew i kontrolowany wywiew mechaniczny.

• Nawiewnik w oknie łazienki: montaż i ustawienie
• Wentylator wywiewny przy oknie kiedy naprawdę potrzebny
• Wilgoć w łazience z oknem: najczęstsze błędy
• Lista kontrolna przed montażem

Nawiewnik w oknie łazienki: montaż i ustawienie

Sam nawiewnik w oknie nie zastąpi kanału wywiewnego. Jego rola ogranicza się do jednego zadania: dostarcza do wnętrza świeże powietrze, które wypchnie zużyte, wilgotne na zewnątrz. Bez tego nawet mocny wentylator w ścianie pracuje na próżnię, bo nie ma czym zassać powietrza z pomieszczenia.

Montaż nawiewnika okiennego w łazience warto zaplanować w górnej części skrzydła lub w profilu ościeżnicy, mniej więcej 15-20 cm od górnej krawędzi. Ciepłe, wilgotne powietrze zbiera się pod sufitem, więc czerpanie świeżego strumienia z góry tworzy naturalną cyrkulację. Otwór w dolnej części okna wprowadza zimne przeciągi i schładza posadzkę, co akurat w łazienkach z ogrzewaniem podłogowym mija się z koncepcją komfortu.

Regulacja przepustnicy ma znaczenie większe, niż sugeruje niewielka dźwigienka. Zbyt szeroko otwarty nawiewnik przy dwudziestostopniowym mrozie generuje straty ciepła rzędu 8-12% więcej niż przy ustawieniu pośrednim. W praktyce najlepiej sprawdza się przepustnica sterowana automatycznie, reagująca na różnicę ciśnienia lub wilgotność. W łazienkach o kubaturze 7-9 m³ wystarcza nawiewnik o wydajności 30-50 m³/h, przy czym wartość docelową dobiera się do mocy wentylatora wywiewnego, nie odwrotnie.

Przy oknach PCV starszego typu, pozbawionych fabrycznych kanałów nawiewnych, konieczne jest frezowanie lub wycinanie otworu w górnym profilu. Zabieg wymaga precyzji: zbyt nisko wycięty otwór powoduje skropliny na ramie w sezonie grzewczym, ponieważ chłodne powietrze nie miesza się z ciepłym wystarczająco szybko. W skrajnych przypadkach woda zaczyna ściekać po szybie, lądując dokładnie tam, gdzie stoi wanna.

Kiedy nawiewnik okienny wystarcza, a kiedy nie

W małych łazienkach do 5 m², używanych wyłącznie rano i wieczorem, sam nawiewnik okienny w połączeniu z krótkim, intensywnym wietrzeniem potrafi utrzymać wilgotność w ryzach. Problem zaczyna się przy kabinach prysznicowych bez brodzika, wannach z hydromasażem albo w domach, gdzie łazienka pełni rolę pralni. Wtedy generowana jest tak duża ilość pary, że naturalna wymiana nie nadąża.

Próg krytyczny określa §80 Warunków Technicznych. Łazienka o kubaturze poniżej 6,5 m³ musi mieć wentylację mechaniczną wywiewną o wydajności co najmniej 50 m³/h. Powyżej tej granicy dopuszczalna jest wentylacja naturalna, ale w praktyce większość nowoczesnych łazienek mieści się w przedziale 6-9 m³, więc kwestia sprowadza się do komfortu, nie przepisu.

Wentylator wywiewny przy oknie kiedy naprawdę potrzebny

Wentylator przy oknie brzmi jak relikt z projektów, w których ktoś pomylił łazienkę z kuchnią. A jednak w trzech sytuacjach taki montaż ma sens i sens ten wynika z fizyki, nie z kaprysu.

Po pierwsze, gdy łazienka sąsiaduje ze ścianą zewnętrzną, ale komin wentylacyjny znajduje się daleko, a ciągnąć rurę Spiro przez pół mieszkania mija się z estetyką. Krótki przebieg 60-80 cm przez ścianę szczelinową daje najniższe opory, więc wentylator osiowy Ø100 mm osiąga swoje 95-110 m³/h bez potrzeby zwiększania mocy. Po drugie, gdy w pomieszczeniu zamontowano sufit podwieszany i dostęp do stropu jest ograniczony. Po trzecie, gdy istniejący komin wywiewny w bloku jest zbyt słaby lub zbyt zanieczyszczony, żeby utrzymać ciąg.

Kluczowy parametr przy wyborze urządzenia to nie moc, a poziom hałasu. Wentylatory w przedziale 26-32 dB pracują niemal bezgłośnie, modele 35-40 dB słychać wyraźnie przy zamkniętych drzwiach. W łazienkach, gdzie wentylator uruchamia się równolegle z oświetleniem, różnica 6 dB oznacza mniej więcej dwukrotne wrażenie głośności. Wartość graniczna dla komfortu to 30 dB.

Sterowanie zasługuje na osobny akapit, bo tu rozstrzygają się losy inwestycji. Najtańszy wariant, czyli równoległe podpięcie pod wyłącznik światła, uruchamia wentylator tylko wtedy, gdy ktoś wchodzi do łazienki. Po wyjściu światło gaśnie, wentylator gaśnie, para zostaje. Higrostat, czyli czujnik wilgotności, reaguje na bezwzględny próg, najczęściej 60-70% RH, i dokręca wentylator automatycznie do pełnej mocy, gdy przekroczy normę. Po wysuszeniu pomieszczenia wraca do biegu jałowego albo wyłącza się całkowicie. Timer z opóźnieniem 5-15 minut sprawdza się tam, gdzie higrostat byłby przesadą, ale krótki impuls światła nie wystarcza.

Średnice, spadki i izolacja

Przewód Ø100 mm to absolutne minimum dla pojedynczego wentylatora łazienkowego. Przy długości powyżej 3 m opory rosną tak szybko, że nawet mocny silnik traci 30-40% wydajności. W takich sytuacjach przechodzi się na Ø125 mm, a dla odcinków powyżej 5 m na Ø150 lub Ø160 mm. Rura Spiro ocynkowana zachowuje gładkość ścianek przez lata, PCV jest tańsze, ale w wersji nieizolowanej skrapla wodę na styku z chłodnym strychem.

Izolacja termiczna przewodu na poddaszu nie jest luksusem. Chłodne powietrze w rurze, gorące i wilgotne wewnątrz, na granicy termicznej tworzą skropliny. Woda kapie na wełnę, wełna traci parametry, drewno zaczyna pracować. Otulina z wełny mineralnej o grubości 30-50 mm w płaszczu paroszczelnym rozwiązuje problem. Wentylowane kanały przechodzące przez pomieszczenia ogrzewane można prowadzić bez izolacji, pod warunkiem że spadek 2-3% w kierunku wylotu nie zostanie odwrócony.

Spadek przewodu na zewnątrz budynku to nie ozdobnik, tylko wymóg fizyki. Minimalne 2% w kierunku wylotu oznacza, że kondensat spływa grawitacyjnie, zamiast zalegać w kolanku i zamarzać zimą. Lód wewnątrz rury zmniejsza przekrój, zawęża strumień, w skrajnych przypadkach całkowicie blokuje wylot. Kominek dachowy z odprowadzeniem skroplin na zewnątrz załatwia sprawę, ale wymaga przejścia przez połać i starannego uszczelnienia.

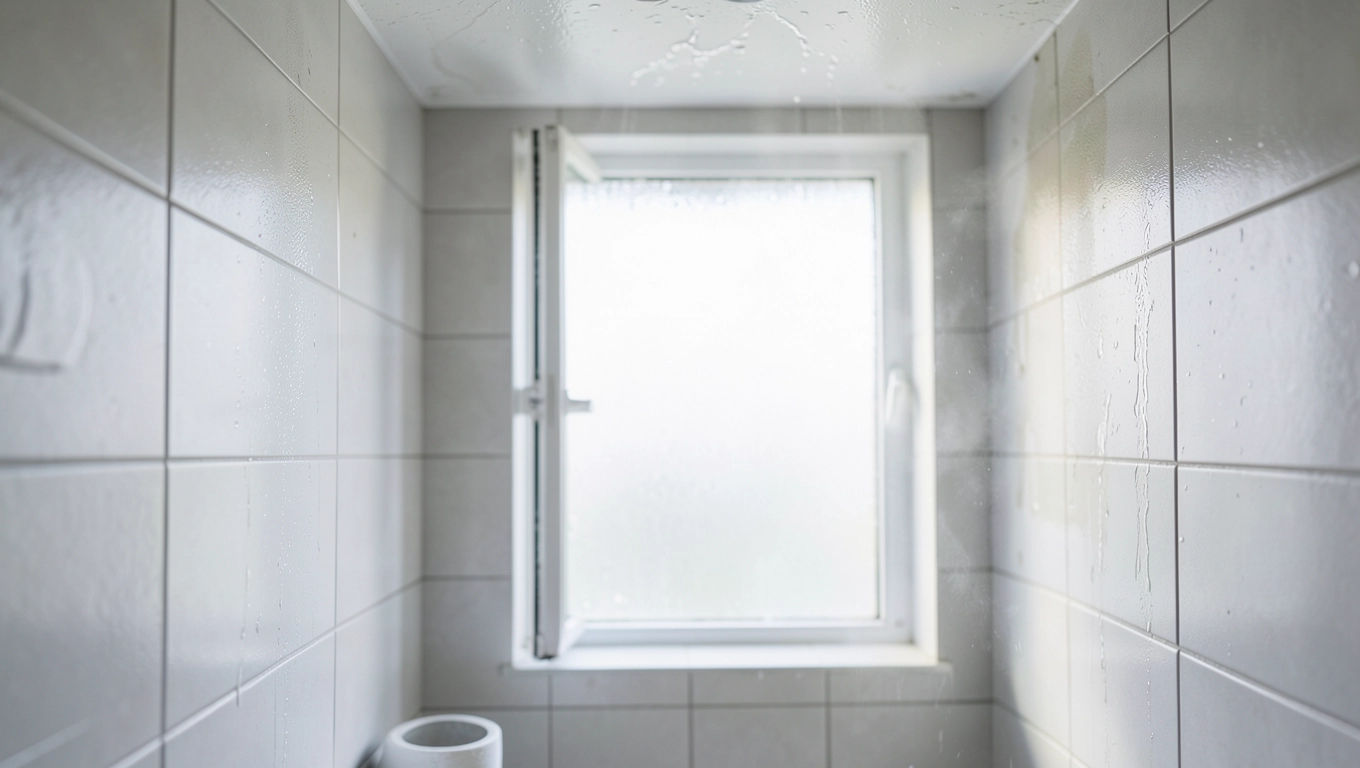

Wilgoć w łazience z oknem: najczęstsze błędy

Błąd pierwszy: ufanie samemu oknu. Otwarcie skrzydła na oścież przez pięć minut rano rzeczywiście wymienia powietrze, ale jedynie w warstwie przypodłogowej. Ciepła, wilgotna masa pod sufitem pozostaje na miejscu, bo nie ma żadnego mechanizmu, który by ją wypchnął. Po zamknięciu okna wszystko wraca. Efekt: lustra zaparowane wcześniej, niż zdążymy wysuszyć włosy.

Błąd drugi: brak kratki transferowej w drzwiach. Łazienka zamknięta na głucho działa jak termos. Wentylator wyciąga powietrze, ale nie ma skąd go zassać. Podciśnienie rośnie, wentylator traci wydajność, klapa zwrotna w istniejącym kominie odwraca się i wciąga z powrotem powietrze z kanalizacji. Kratka w dolnej części drzwi o powierzchni netto 200 cm², czyli mniej więcej 14×14 cm, przywraca równowagę i kosztuje grosze.

Błąd trzeci: łączenie wentylacji łazienki z kuchnią lub toaletą. Wspólny kanał, w którym spotykają się opary z gotowania i para z prysznica, w sezonie grzewczym zamienia się w idealną pożywkę dla grzyba. Co więcej, ciąg w jednym kanale wzajemnie się zaburza, gdy w kuchni włączony jest okap, a w łazience wentylator. Efekt: z kuchni czuć łazienką, z łazienki kuchnią.

Błąd czwarty: wentylator bez klapy zwrotnej. Zimą, gdy wywiew jest wyłączony, ciąg wsteczny wciąga do łazienki powietrze z poddasza lub z rury kanalizacyjnej. Klapa zwrotna membranowa albo grawitacyjna, wlutowana w przewód tuż za wentylatorem, eliminuje problem. Koszt kilkanaście złotych, a skok jakości powietrza natychmiastowy.

Co zrobić, gdy okno nie pomaga

Zdarza się, że okno w łazience jest, ale od strony zacienionej, nigdy nie jest otwierane albo zostało zaplombowane na etapie wykończenia. W takich przypadkach wentylacja łazienki z oknem, ale bez funkcji otwierania, sprowadza się do dwóch ścieżek: reaktywacji skrzydła lub budowy kanału wywiewnego.

Reaktywacja wymaga sprawdzenia, czy okno w ogóle daje się odblokować, a jeśli nie, montażu nawiewnika w strefie górnej profilu. To minimum, które daje częściową ulgę, ale przy intensywnym użytkowaniu nadal przegrywa z wywiewem mechanicznym. Budowa kanału, nawet jeśli jego długość nie przekracza metra, wymaga przebicia się przez ścianę zewnętrzną lub sufit, zastosowania rury Spiro, izolacji, kominka dachowego lub ściennego. Koszt materiałów mieści się w przedziale 400-900 zł, robocizna potrafi dołożyć drugie tyle, zwłaszcza gdy przebieg wymaga ominięcia krokwi.

Osobna kwestia dotyczy ogrzewania. Łazienka chłodna schnie wolniej, nawet przy sprawnym wywiewie. Grzejnik drabinkowy o mocy 600-800 W przy temperaturze zasilania 55°C potrafi podnieść temperaturę powietrza o 4-6°C względem łazienki nieogrzewanej, a to wystarczy, żeby wilgoć względna spadła poniżej progu kondensacji. W domach z wentylacją mechaniczną z odzyskiem ciepła, tak zwaną rekuperacją, sprawność odzysku na poziomie 75-85% oznacza, że powietrze wywiewane nie zabiera z domu więcej ciepła niż to konieczne.

Mini FAQ wplecione w tok rozważań

Czy sam wentylator wystarczy? Nie, bo bez dopływu świeżego powietrza wywiew nie ma skąd zassać masy. Układ działa jak pompa bez ssania. Dlatego każdej instalacji wywiewnej towarzyszy nawiew, choćby najprostszy w postaci kratki w drzwiach.

Co z kurzem przy otwartym oknie? Nawiewnik okienny z filtrem klasy G3 zatrzymuje 80-90% pyłków i zaniegrzbień z zewnątrz. W praktyce to rozsądny kompromis, zwłaszcza w miastach, gdzie kurz w łazience i tak pojawia się z kosmetyków, ręczników i tekstyliów.

Jak dobrać średnicę rury? Zasada jest prosta: Ø100 mm do 3 m długości, Ø125 mm do 5 m, Ø150 mm powyżej. Każde kolano 90° to ekwiwalent 1 metra prostego odcinka, więc przy trzech załamaniach trzeba zwymiarować przewód w górę.

Porównanie rozwiązań w liczbach

Lista kontrolna przed montażem

Zanim ekipa wejdzie na budowę, warto przelecieć wzrokiem kilka punktów. Kubatura łazienki zmierzona w metrach sześciennych, nie metrażu kwadratowym, to pierwsza liczba, od której zależy wybór wariantu. Dostęp do ściany zewnętrznej albo dachu i możliwość przebicia w uzasadnionym miejscu, z pominięciem instalacji elektrycznej i wod-kan. Zaplanowany nawiew, przynajmniej kratka transferowa 200 cm² w dolnej krawędzi drzwi. Klapa zwrotna w przewodzie wywiewnym, najlepiej tuż przy wentylatorze. Izolacja termiczna każdego odcinka biegnącego przez pomieszczenie nieogrzewane. Zasilanie wentylatora doprowadzone oddzielnym obwodem, sterowane higrostatem albo timerem, nie równolegle z oświetleniem.

Źródła i podstawy prawne

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Dz.U. 2002 nr 75 poz. 690 z późniejszymi zmianami, §80 oraz §150. Polska Norma PN-83/B-03430 „Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania". Polska Norma PN-EN 16798-3 dotycząca wentylacji budynków z uwzględnieniem wymagań dotyczących jakości powietrza wewnętrznego. Wytyczne producentów wentylatorów i rekuperatorów, dostępne w kartach katalogowych urządzeń zgodnych z dyrektywą ekoprojektu 2009/125/WE. Strona internetowa Głównego Urzędu Nadzoru Budowlanego, gunb.gov.pl, zawiera aktualne interpretacje przepisów techniczno-budowlanych.

Wentylacja łazienki z oknem to układ, w którym każdy element, od nawiewnika po kominek dachowy, ma ściśle określoną funkcję. Traktowanie okna jako wystarczającego rozwiązania kończy się zazwyczaj remontem, którego nikt nie planował. Zaplanowanie przepływu powietrza jeszcze na etapie projektu, z konkretnymi średnicami, wydajnościami i zabezpieczeniami, kosztuje ułamek tego, co późniejsze usuwanie grzyba, wymiana silikonu czy demontaż sufitu podwieszanego. Warto przy okazji każdej modernizacji łazienki zatrzymać się na chwilę i uczciwie odpowiedzieć sobie: skąd w tej łazience ucieka powietrze, dokąd trafia i co zabiera po drodze.
