Wentylacja drzwi łazienkowych: przepisy, 220 cm² i wymiary

Jakie są wymogi wentylacyjne dla drzwi łazienkowych?

Warunki Techniczne stawiają drzwiom łazienkowym cztery wymagania: otwory nawiewne w dolnej części o łącznym przekroju min. 0,022 m², otwieranie na zewnątrz, szerokość min. 0,8 m i wysokość min. 2 m w świetle ościeżnicy. Dotyczą one drzwi do łazienki, umywalni i wydzielonego ustępu, a w pomieszczeniach innych niż ogólnodostępne dopuszczone są też drzwi przesuwne lub składane. Zestawienie tych wymogów zawiera poradnik o przepisach, wentylacji i trwałości drzwi do łazienki.

Czy szczelina pod drzwiami wlicza się do 220 cm²?

Tak, szczelina między dolną krawędzią skrzydła a podłogą wlicza się do wymaganego przekroju 0,022 m², a sama wartość nie zależy od tego, czy wybierzesz kratkę, tuleje czy podcięcie, co wyjaśnia artykuł o tulejach wentylacyjnych i przepisach dla drzwi. Przekrój liczysz więc jako sumę: szczelina pod skrzydłem plus otwory w skrzydle. Drzwi do łazienki nie mogą też być zastawione meblami ani w inny sposób zablokowane, bo przepis ma ułatwić pomoc osobie, która zasłabnie w środku.

Czy w łazience musi być wentylacja w drzwiach?

Tak. Drzwi do łazienki muszą zapewniać dopływ powietrza przez otwory w dolnej części, bo bez nawiewu kratka wywiewna nie ma skąd pobierać powietrza i wymiana słabnie zarówno przy wentylacji grawitacyjnej, jak i mechanicznej. Powietrze przepływa w ciągu wentylacyjnym między pomieszczeniami a kratkami wywiewnymi, które w mieszkaniu są zwykle w kuchni i łazience.

Podczas jednej kąpieli lub gorącego prysznica powstaje nawet około 1000 g pary wodnej. Gdy wilgoć nie ma ujścia, skrapla się na lustrze, ścianach i podłodze, łuszczy farbę nad płytkami, powoduje pęcznienie mebli i tworzy warunki dla pleśni. Pierwsze objawy niedostatecznej wymiany powietrza to długo zaparowane lustro, wilgoć na ścianach i ręczniki schnące pół dnia.

Otwory w drzwiach nie zastąpią wywiewu: podcięcie czy kratka działają tylko wtedy, gdy łazienka ma sprawną wentylację grawitacyjną lub mechaniczną. W blokach mieszkalnych otwory w drzwiach łazienkowych mogą zostać sprawdzone podczas cyklicznego przeglądu systemów wentylacyjnych.

Jak zrobić wentylację w drzwiach łazienkowych?

Wentylację w drzwiach łazienkowych wykonuje się na cztery sposoby: podcięciem dolnej krawędzi skrzydła, kratką wentylacyjną, tulejami wentylacyjnymi albo szczeliną wentylacyjną wbudowaną w skrzydło. Każdy z nich spełnia przepisy tylko wtedy, gdy razem ze szczeliną pod drzwiami daje co najmniej 220 cm² przekroju.

Podcięcie wentylacyjne drzwi łazienkowych: ile cm?

Podcięcie drzwi łazienkowych 80 cm daje 220 cm² dopiero przy wysokości ok. 2,75 cm na całej szerokości; często podawane 2,5 cm to na tej samej długości 200 cm², czyli o 20 cm² mniej. Poradnik o podcięciu drzwi łazienkowych traktuje 2,5 cm jako minimum skutecznego podcięcia na większej części szerokości skrzydła i sam zaznacza, że podcięcie nie zawsze spełnia normę 220 cm². Różnica między źródłami wynika z tego, że 2,5 cm opisuje skuteczność przepływu, a 2,75 cm wynika z przeliczenia wymaganego przekroju.

Wymaganą wysokość podcięcia liczysz prosto: 220 cm² dzielisz przez długość szczeliny w centymetrach. Przykład: przy szczelinie długiej 80 cm wychodzi 220 / 80 = 2,75 cm, a przy szczelinie długiej 70 cm wychodzi 220 / 70 = 3,14 cm, po zaokrągleniu w górę 3,15 cm. Standardowy prześwit skrzydła nad podłogą to ok. 1 cm z tolerancją ±3 mm, więc podcięcie zwiększa go ponad dwukrotnie.

Przy zamówieniu podaj producentowi wysokość podłogi razem z warstwą wykończenia, żeby szczelina wyszła równa i powtarzalna względem pozostałych drzwi. Płytki lub panele położone po pomiarze zmniejszą prześwit, a z nim przekrój nawiewu. Podcięcie wykonuje producent na zlecenie; jego słabsze strony, czyli nieco mniejszy przepływ niż przez kratkę i większe przenikanie dźwięków oraz chłodu z korytarza, opisuje porównanie podcięcia, kratki i tulei wentylacyjnych.

Ile tulei wentylacyjnych w drzwiach łazienkowych?

Liczba tulei zależy od średnicy otworu: przy 50 mm potrzeba 12 sztuk, przy 75 mm 5 sztuk, a przy 84 mm 4 sztuki, żeby razem dały 220 cm². Średnice i liczby otworów podaje poradnik o drzwiach łazienkowych; tabela poniżej dodaje uzyskaną sumę i zapas względem wymogu.

Warianty 75 mm i 84 mm wyglądają najlepiej przy najmniejszej liczbie otworów, ale zostawiają tylko 1-1,6 cm² zapasu. Jeśli rzeczywisty prześwit tulei jest choć trochę mniejszy od średnicy nominalnej, suma spadnie poniżej 220 cm², więc przy tych średnicach nie odejmuj żadnej tulei. Pojedyncza tuleja o małej średnicy niewiele daje: lepiej wybierać otwory o średnicy ok. 5 cm lub większej, najlepiej w dwóch rzędach.

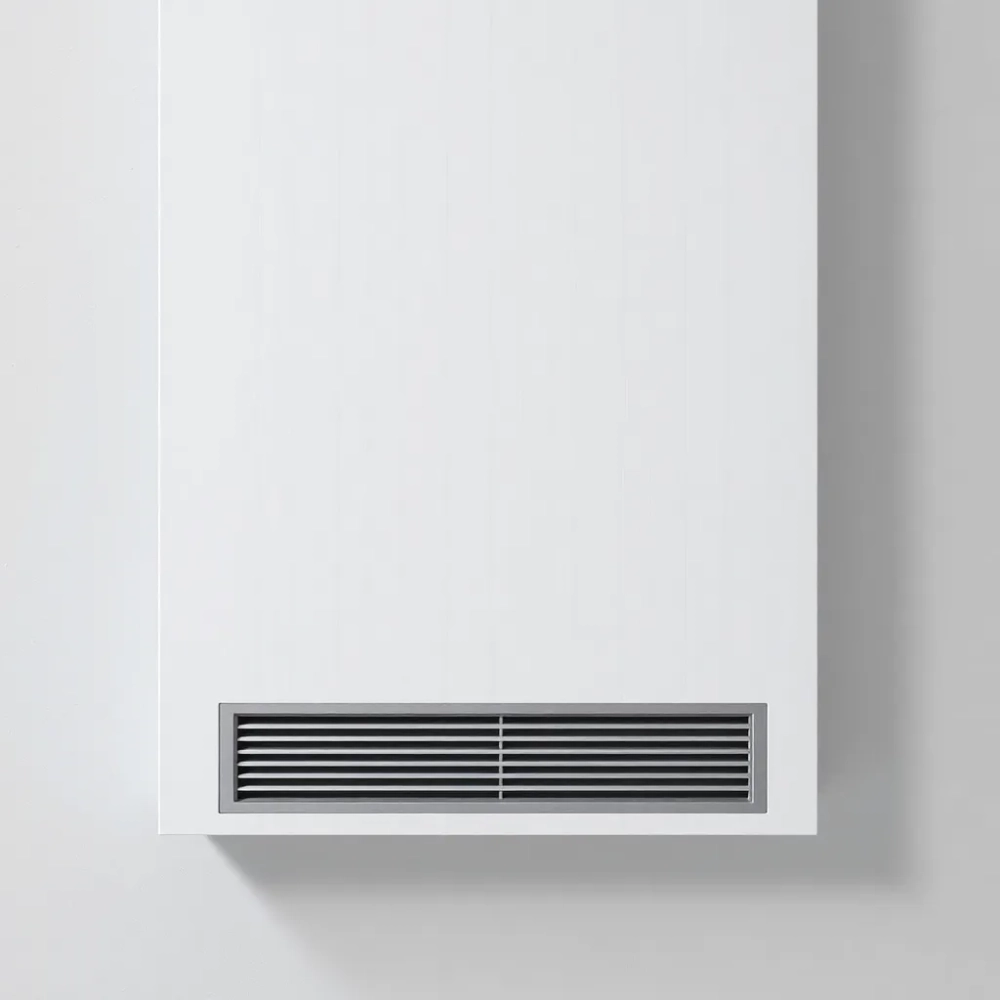

Kratka wentylacyjna w drzwiach łazienkowych

Kratka wentylacyjna o otworze 44 x 5 cm daje dokładnie 220 cm², a popularny rozmiar 44 x 12 cm ma w wymiarze 528 cm². Przy kratce liczy się powierzchnia przelotowa, a nie zewnętrzny wymiar ramki, bo ramka i lamele zmniejszają prześwit; większa kratka zostawia margines na ten ubytek. Kurz i wilgoć osadzające się na lamelach blokują przepływ powietrza, dlatego kratkę trzeba systematycznie odkurzać. Wymiary i dobór kratki omawia osobno tekst kratka wentylacyjna do drzwi łazienkowych a przepisy.

Szczelina wentylacyjna w skrzydle

Szczelina wentylacyjna ma postać poziomego, mało widocznego nacięcia w skrzydle, za którym w konstrukcji drzwi pozostawiono wolną przestrzeń dla przepływu powietrza. Obejmuje zwykle ok. 80% szerokości drzwi i nadaje się także do pomieszczeń o dużym zawilgoceniu. Przed zakupem sprawdź, jaki przekrój nawiewu deklaruje producent dla konkretnego modelu.

Jak sprawdzić, czy drzwi spełniają wymóg 0,022 m²? Przykład krok po kroku

Zmierz szczelinę pod skrzydłem, policz powierzchnię wszystkich otworów w dolnej części drzwi i dodaj wyniki: suma musi wynosić co najmniej 220 cm². Poniższy przykład pokazuje, ile tulei 50 mm trzeba dodać do zwykłej szczeliny pod drzwiami.

Przykład: zmierzona szczelina pod skrzydłem ma 1 cm wysokości na długości 80 cm.

1. Szczelina: 80 cm x 1 cm = 80 cm².
2. Brakuje do wymogu: 220 cm² - 80 cm² = 140 cm².
3. Jedna tuleja 50 mm ma 19,6 cm², więc 140 / 19,6 = 7,14; po zaokrągleniu w górę potrzeba 8 tulei.
4. Kontrola: 8 x 19,6 cm² = 156,8 cm²; razem 80 + 156,8 = 236,8 cm², czyli powyżej 220 cm².

Ten sam rachunek przy dolnej granicy tolerancji montażu (1 cm - 3 mm = 0,7 cm) daje inny wynik. Szczelina ma wtedy 80 x 0,7 = 56 cm², brakuje 164 cm², a 164 / 19,6 = 8,37, więc potrzeba 9 tulei (56 + 9 x 19,6 = 232,4 cm²). Mierz zatem szczelinę po położeniu docelowej podłogi, a nie przyjmuj wartości katalogowej.

Własne wymiary możesz wpisać do kalkulatora przekroju otworów na tej stronie: sumuje on szczelinę, kratkę i tuleje, a wynik porównujesz z 220 cm². Pomiar to Twoja kontrola przed zakupem; ocenę przy przeglądzie wentylacji wykonuje osoba przeprowadzająca kontrolę.

Łazienka z piecykiem gazowym: jakie otwory w drzwiach?

W łazience z piecykiem gazowym najczęściej stosuje się kratkę wentylacyjną o przekroju min. 220 cm², bo jej powierzchnia łatwo spełnia wymóg sprawdzany przy kontroli, a samo podcięcie nie zawsze go spełnia. Zbyt małe otwory nawiewne mogą powodować niedobór powietrza do spalania, podciśnienie i pogorszenie ciągu, a w efekcie ryzyko pojawienia się tlenku węgla, co omawia dyskusja o wymogach wentylacji łazienki z piecykiem gazowym. Tlenek węgla zagraża zdrowiu i życiu, dlatego w łazience z piecykiem nie zmniejszaj, nie zaklejaj i nie zasłaniaj otworów w drzwiach.

Drobne dekoracyjne otworki w skrzydle rzadko sumują się do wymaganego przekroju: otwór 30 mm ma ok. 7 cm², więc potrzeba ich ponad 30. Zdjęcie drzwi na czas kontroli nie rozwiązuje problemu, bo po ich ponownym zawieszeniu dopływ powietrza znów jest za mały. Sprawna cyrkulacja powietrza w pomieszczeniu z piecykiem działa też jako zabezpieczenie na wypadek awarii urządzenia.

W którą stronę mają się otwierać drzwi łazienkowe i jaka szerokość?

Drzwi do łazienki, umywalni i wydzielonego ustępu otwierają się na zewnątrz pomieszczenia, a ich światło ościeżnicy ma co najmniej 80 cm szerokości i 200 cm wysokości. Otwieranie na zewnątrz ułatwia dostęp do osoby, która w środku zasłabła, i nie zabiera miejsca przy umywalce, pralce czy szafce w małej łazience. Gdy układ jest bardzo ciasny, przepisy dopuszczają w łazienkach nieogólnodostępnych drzwi przesuwne lub składane.

Część poradników sklepowych sugeruje drzwi otwierane do wewnątrz w dużych łazienkach. To zalecenie aranżacyjne, które nie zgadza się z brzmieniem Warunków Technicznych przytaczanym w opracowaniach o przepisach; jeśli zależy Ci na zgodności, wybierz otwieranie na zewnątrz albo drzwi przesuwne lub składane. Planując nakładki maskujące na ościeżnicę, sprawdź, czy prześwit nadal ma 80 cm, bo nakładki zabierają przestrzeń przejścia.

Wymiary otworu drzwiowego rozwija tekst o szerokości drzwi do łazienki według przepisów, a wybór kierunku i strony otwierania poradnik jak powinny otwierać się drzwi do łazienki.

Jakie są przepisy dotyczące wentylacji w łazience poza drzwiami?

Łazienka jako pomieszczenie higienicznosanitarne musi mieć wentylację spełniającą wymagania rozporządzenia o warunkach technicznych, a drzwi z otworami są jej częścią nawiewną. Wywiew odbywa się przez kratkę wentylacyjną w łazience, działającą grawitacyjnie albo z wentylatorem. Bez dopływu powietrza przez drzwi nawet sprawna wentylacja grawitacyjna lub mechaniczna nie działa tak skutecznie, jak powinna.

Wymagania dla całej instalacji, w tym dla wywiewu i wyboru między wentylacją grawitacyjną a mechaniczną, zbiera artykuł o przepisach wentylacji w łazienkach. Ten tekst dotyczy drzwi: nawiewu, jego przekroju i sposobu wykonania.

Najczęstsze błędy przy wentylacji drzwi łazienkowych

Większość problemów z wentylacją drzwi łazienkowych wynika z przyjęcia wymiaru bez przeliczenia go na 220 cm² albo z zaniedbania otworów po montażu.

• Uznanie podcięcia 2,5 cm na drzwiach 80 cm za zgodne bez liczenia: na całej szerokości daje 200 cm².
• Liczenie tulei na oko: przy otworach 30 mm nawet 31 sztuk daje 217 cm².
• Zamówienie podcięcia bez uwzględnienia warstwy wykończenia podłogi.
• Kratka lub tuleje zarośnięte kurzem, które blokują przepływ powietrza.
• Zastawienie drzwi meblami albo utrudnienie do nich dostępu.
• Drzwi otwierane do środka w małej łazience, które zabierają miejsce i utrudniają pomoc.
• Drzwi bez otworów wentylacyjnych lub model nieprzeznaczony do wilgotnego pomieszczenia: słabe skrzydło i ościeżnica puchną na krawędziach i odkształcają się.
• Przekonanie, że otwory w drzwiach wystarczą bez sprawnego wywiewu w łazience.

Lista kontrolna przed zamówieniem drzwi do łazienki

Przed zamówieniem drzwi łazienkowych sprawdź po kolei wymiary, kierunek otwierania i przekrój nawiewu.

• Prześwit ościeżnicy: co najmniej 80 cm szerokości i 200 cm wysokości.
• Kierunek otwierania: na zewnątrz; w łazience nieogólnodostępnej możliwe drzwi przesuwne lub składane.
• Typ wentylacji drzwi: podcięcie, kratka, tuleje lub szczelina, a suma przekroju razem ze szczeliną pod skrzydłem co najmniej 220 cm².
• Przy piecyku gazowym: kratka wentylacyjna o przekroju min. 220 cm².
• Wysokość podłogi z warstwą wykończenia podana producentowi przed wykonaniem podcięcia.
• Działający wywiew w łazience, grawitacyjny lub mechaniczny.
• Odporność skrzydła i ościeżnicy na wilgoć i zmiany temperatury, zabezpieczone krawędzie, trwałe okucia.
