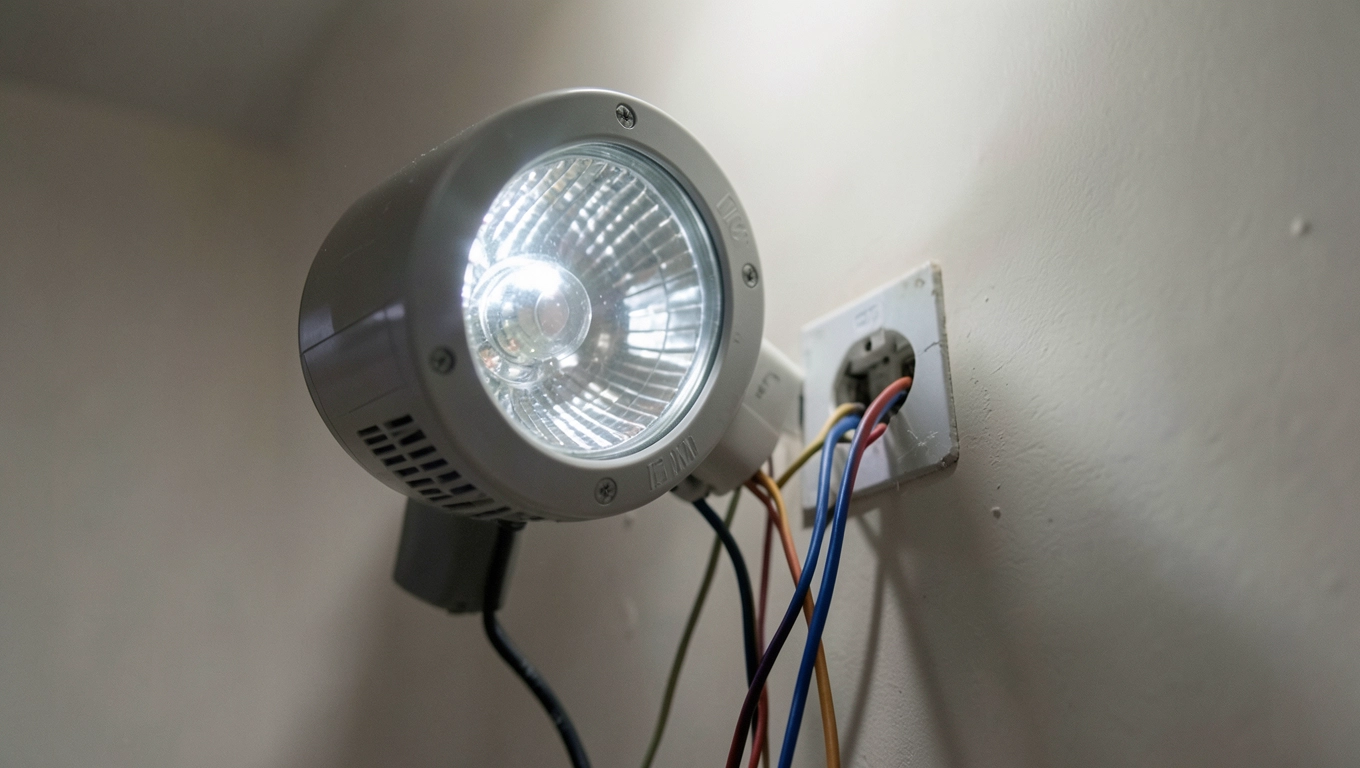

Jak podłączyć lampę halogenową z czujnikiem ruchu

Stoisz przed ścianą z lampą w rękach, kable sterczą w różnych kierunkach i zaczynasz się zastanawiać, czy przypadkiem nie wpakujesz się w kłopoty. Ten moment wahania zna każdy, kto po raz pierwszy mierzy się z instalacją elektryczną na własną rękę i właśnie to wahanie jest sygnałem, że podchodzisz do tematu odpowiedzialnie. Lampa halogenowa z czujnikiem ruchu to jeden z tych elementów instalacji, który przy właściwym podejściu montuje się sprawnie i bez niespodzianek, bo schemat podłączenia jest banalnie prosty, a przewody mówią same za siebie kolorami. Diabeł jednak tkwi w detalach, których instrukcje dołączone do opakowania zazwyczaj nie raczą wyjaśniać.

• Schemat podłączenia lampy halogenowej z czujnikiem ruchu
• Podłączanie przewodów w lampie halogenowej z czujnikiem ruchu
• Narzędzia do podłączenia lampy halogenowej z czujnikiem ruchu
• Bezpieczeństwo przy podłączaniu lampy halogenowej z czujnikiem ruchu
• Test podłączenia czujnika ruchu w lampie halogenowej
• Pytania i odpowiedzi lampa halogenowa z czujnikiem ruchu jak podłączyć

Schemat podłączenia lampy halogenowej z czujnikiem ruchu

Czujnik ruchu wbudowany w lampę halogenową pracuje w szeregu z obwodem oświetleniowym, co oznacza, że prąd najpierw przechodzi przez czujnik, a dopiero potem zasila źródło światła. Ten porządek nie jest przypadkowy. Czujnik musi mieć stałe zasilanie, żeby w ogóle reagować na ruch w polu widzenia gdyby prąd omijał detektor, lampa nie wiedziałaby, kiedy się włączyć. Całość działa na napięciu 230V, dokładnie tak samo jak każde inne oświetlenie podłączone bezpośrednio do instalacji domowej, bez żadnych transformatorów ani przetwornic pośrednich.

Schemat podłączenia lampy z wbudowanym czujnikiem ruchu sprowadza się do trzech przewodów. Przewód fazowy oznaczony kolorem brązowym trafia do zacisku oznaczonego literą L. Przewód neutralny w kolorze niebieskim podłącza się do zacisku N. Żółto zielony przewód ochronny czyli uziemienie łączy się z zaciskiem PE lub symbolem uziemienia, który wygląda jak trzy poziome linie malejące ku dołowi. Żaden z tych zacisków nie jest wymienialny, a pomylenie fazy z neutralnym przy lampach z elektronicznym sterowaniem czujnika może skutkować uszkodzeniem układu detekcji, nawet jeśli lampa pozornie zaświeci.

Inaczej sytuacja wygląda przy lampach halogenowych niskonapięciowych zasilanych z transformatora 12V. Przy takim rozwiązaniu czujnik ruchu musi znajdować się przed transformatorem, czyli po stronie 230V, a nie między transformatorem a żarnikiem. Transformator bowiem sam w sobie zmienia charakterystykę poboru prądu i generuje zakłócenia elektromagnetyczne, które dezorientują detektor podczerwieni. Czujnik podłączony po stronie 12V będzie rejestrować fałszywe impulsy albo w ogóle odmówi prawidłowej pracy. Przy lampach 230V tego problemu nie ma cały obwód pracuje na jednym poziomie napięcia.

Zobacz także: Wymiana żarówki w lampie halogenowej

Warto przyjrzeć się schematowi blokowego przepływu prądu. Zasilanie sieciowe 230V dociera do lampy kablem trójżyłowym. Wewnątrz obudowy lub w puszce rozgałęźnej faza i neutralny rozchodzą się do czujnika, który po wykryciu ruchu zamyka obwód i przepuszcza prąd do elementu grzejnego lub modułu LED. Uziemienie biegnie niezależnie od tego procesu i łączy metalową obudowę lampy z instalacją ochronną budynku, eliminując ryzyko porażenia w przypadku przebicia izolacji. To nie jest formalność to mechanizm ochrony, który ratuje życie w momencie awarii.

Przed przystąpieniem do podłączenia sprawdź schemat elektryczny dołączony do lampy, bo producenci czasem stosują własne oznaczenia zacisków szczególnie przy modelach importowanych. Zdarza się, że zacisk oznaczony symbolem strzałki lub gwiazdki pełni funkcję wyjścia do odbiornika, a nie wejścia fazowego. Pięć minut z dokumentacją techniczną zaoszczędzi godzinę szukania błędu po skręceniu wszystkiego z powrotem.

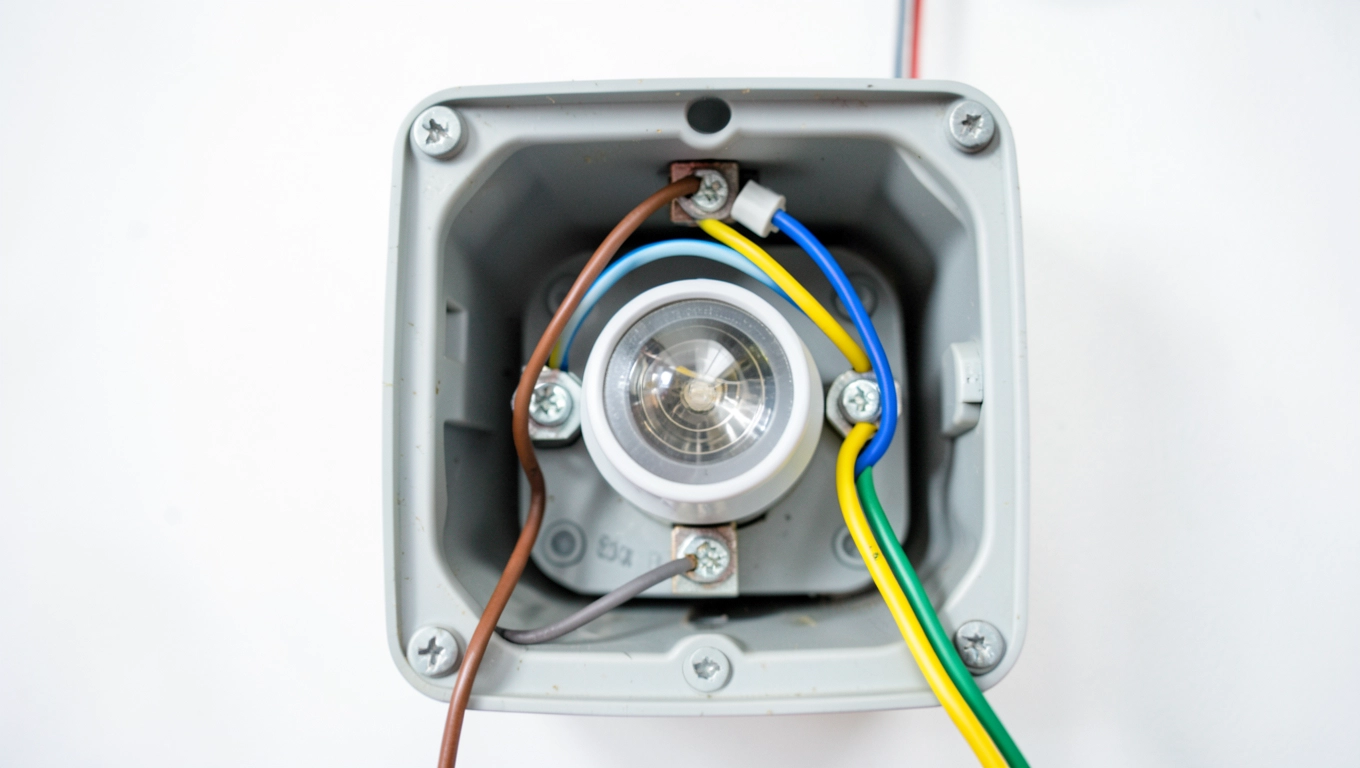

Podłączanie przewodów w lampie halogenowej z czujnikiem ruchu

Rozkręcenie puszki instalacyjnej lub skrzynki rozgałęźnej to pierwszy fizyczny krok, ale zanim sięgniesz po śrubokręt, bezwzględnie odetnij zasilanie w rozdzielnicy. Wyłącznik przy lampie nie wystarczy, bo przerywa tylko obwód neutralny lub fazowy w zależności od sposobu wykonania instalacji a przewód, który przy nim pozostaje pod napięciem, jest równie niebezpieczny jak cały obwód. Bezpiecznik lub wyłącznik automatyczny w rozdzielnicy odcina zasilanie od obu przewodów i dopiero to daje gwarancję bezpieczeństwa pracy.

Warto przeczytać: lampy halogenowe sufitowe

Po otwarciu puszki lub obudowy lampy zobaczysz zazwyczaj od jednego do trzech kabli zasilających. Jeśli lampa jest końcowym punktem instalacji, będzie jeden kabel trójżyłowy. Jeśli przez lampę przechodzi instalacja dalej, mogą być dwa kable w takim przypadku przewody tego samego koloru łączysz razem i dopiero od nich odprowadzasz żyłę do zacisku lampy. Nigdy nie wkładaj dwóch przewodów do jednego zacisku listwowego, jeśli zacisk nie jest do tego przystosowany luźne połączenie generuje opór przejściowy, który przy prądzie 50W i większym powoduje nagrzewanie się złącza.

Sam proces podłączenia przewodów do zacisków czujnika lub listwy zaciskowej lampy wymaga kilku precyzyjnych ruchów. Izolację zdejmujesz na długości około 8 10 mm tyle ile zacisk jest w stanie objąć żyłę bez wystawania gołego drutu na zewnątrz. Za mało ogolonego przewodu da luźne połączenie o dużej rezystancji, za dużo ryzyko zwarcia z sąsiednim zaciskiem, szczególnie w ciasnej obudowie. Żyłkę z drutu wielodrutowego warto lekko skręcić palcami przed włożeniem do zacisku, bo utrzymuje wtedy regularny kształt i wchodzi równo bez rozwiązywania się we wnętrzu złącza.

Po wetknięciu przewodu do zacisku dokręcasz śrubę ale tutaj jest pułapka, w którą wpada wiele osób. Zbyt mocne dokręcenie śruby zaciskowej na żyle wielodrutowej przecina część drucików, zmniejszając przekrój przewodu i tym samym jego obciążalność. Optymalne dokręcenie to takie, przy którym pociągnięcie przewodu siłą około 2 3 kg nie wysuwa go ze złącza, ale gwint śruby nie skrzypii i nie sprawia wrażenia, że za chwilę rozerwie wieniec nakrętki. Po podłączeniu wszystkich trzech żył L, N i PE sprawdź wzrokowo, czy żaden goły odcinek miedzi nie sterczy poza obudowę zacisku.

Zobacz: jak podlaczyc czujnik ruchu do lampy halogenowej

Szczególną uwagę poświęć przewodowi uziemiającemu. W lampach z metalową obudową a takie jest większość modeli przeznaczonych do montażu zewnętrznego zacisk PE łączy się bezpośrednio z aluminiową lub stalową obudową. To połączenie sprawia, że przy przebiciu izolacji między uzwojeniem a obudową prąd płynie bezpiecznie do ziemi przez instalację ochronną budynku, a nie przez dłoń osoby dotykającej lampy. Brak tego połączenia nie jest od razu widoczny w działaniu lampy wszystko świeci i reaguje na ruch ale ryzyko porażenia przy uszkodzonej izolacji jest realne.

Gdy wszystkie przewody są na swoich miejscach i zaciski solidnie dokręcone, złóż obudowę puszki lub skrzynki, uszczelnij krawędzie jeśli montaż jest zewnętrzny i na chwilę poczekaj z przywróceniem zasilania. Pośpiech na tym etapie to najczęstsze źródło problemów odkręcasz rozdzielnicę, włączasz bezpiecznik, lampa nie reaguje, zaczynasz szukać błędu z włączonym prądem, co jest przepisem na wypadek. Spokojne zamknięcie instalacji przed testem to nawyk, który odróżnia majsterkowicza z doświadczeniem od nowicjusza.

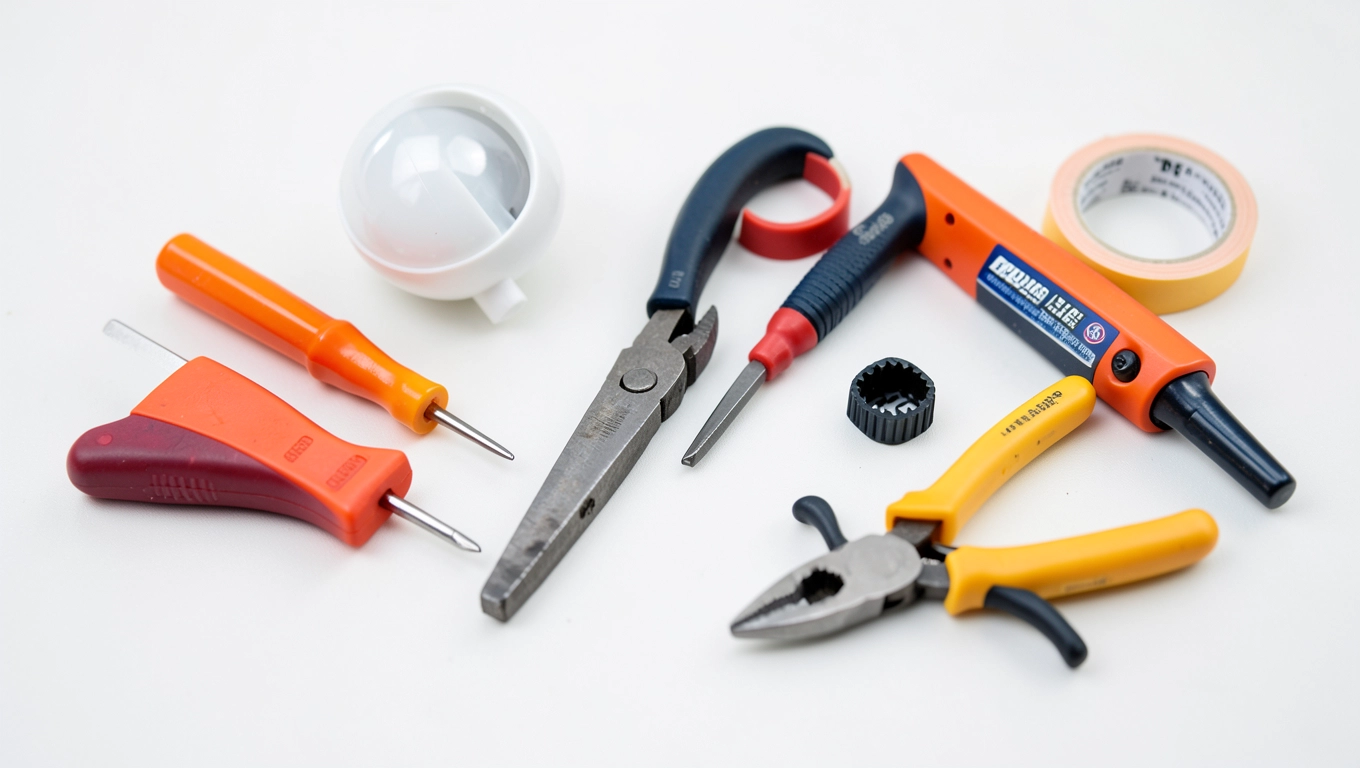

Narzędzia do podłączenia lampy halogenowej z czujnikiem ruchu

Podłączenie lampy halogenowej z czujnikiem ruchu nie wymaga wyposażenia warsztatu elektrycznego, ale kilka konkretnych narzędzi robi różnicę między robotą wykonaną pewnie a taką, po której człowiek nie jest do końca pewien, czy wszystko trzyma. Podstawą jest wskaźnik napięcia, czyli tak zwany tester fazy przed dotknięciem czegokolwiek musisz wiedzieć, czy instalacja jest naprawdę martwa. Miernik multimetryczny z funkcją pomiaru AC jest lepszym wyborem niż śrubokręt z neonem, bo pokazuje rzeczywistą wartość napięcia, nie tylko jego obecność.

Do ściągania izolacji nie używaj zwykłego noża, nawet jeśli jest ostry. Nóż pracuje prostopadle do osi przewodu i zbyt łatwo przycina żyły, szczególnie przy kablach wielodrutowych. Automatyczne obcążki do ściągania izolacji kosztują tyle co dwa kubki kawy z ekspresu, a ustawiasz w nich dokładnie taki przekrój żyły, jaki obcinasz. Narzędzie samo kalibruje siłę cięcia i zdejmuje izolację bez naruszenia miedzi. To ważne szczególnie przy przewodach 1,5 mm², bo uszkodzona żyła pod obciążeniem 50W nagrzewa się nieproporcjonalnie mocno w miejscu przecięcia.

• Wskaźnik napięcia lub multimetr AC do weryfikacji braku zasilania przed pracą
• Automatyczne obcążki do ściągania izolacji dopasowane do przekroju 1,5-2,5 mm²
• Śrubokręt krzyżakowy i płaski do zacisków i mocowań obudowy lampy
• Kombinerki do skręcania żył wielodrutowych i dociskania połączeń
• Taśma elektroizolacyjna lub złączki wagowe do zabezpieczenia połączeń poza zaciskami
• Wiertarka udarowa z wiertłem do betonu lub cegły przy montażu naściennym

Wiertarka z odpowiednim wiertłem pojawia się na liście nie bez powodu. Lampy zewnętrzne mocuje się zazwyczaj do ściany betonowej lub ceglastej, a śruby kotwiące muszą siedzieć pewnie przy wietrze lampa 50W na wysięgniku generuje moment siły na mocowanie, który przy luźnej śrubie stopniowo powiększa otwór i po kilku sezonach lampa zaczyna się chwieć. Wiertło do betonu o średnicy 6 lub 8 mm i kołki rozporowe dopasowane do ciężaru lampy (podawany w gramach w specyfikacji) to kompletne rozwiązanie.

Taśma elektroizolacyjna przyda się wszędzie tam, gdzie goły przewód może stykać się z metalową obudową na przykład przy wprowadzaniu kabla przez przepust dławikowy w lampie zewnętrznej. Przepust dławikowy sam w sobie uszczelnia i stabilizuje kabel, ale jego szczęki zaciskają się na izolacji zewnętrznej kabla, nie na pojedynczych żyłach. Jeśli kabel jest nieco cieńszy niż otwór dławika, owinięcie go dwoma warstwami taśmy przed wkręceniem nakrętki daje właściwy docisk bez ryzyka przepuszczania wilgoci do wnętrza obudowy.

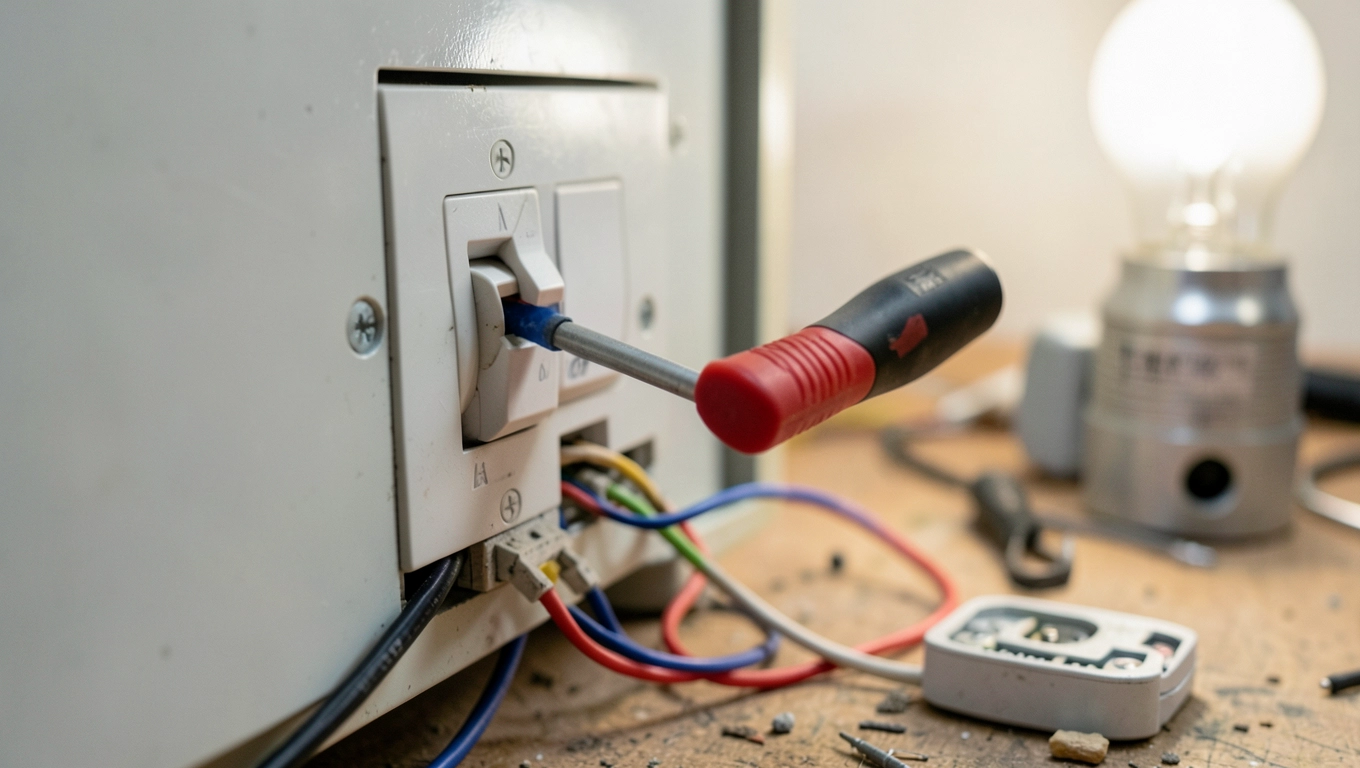

Bezpieczeństwo przy podłączaniu lampy halogenowej z czujnikiem ruchu

Odcięcie zasilania to działanie, które wymaga weryfikacji, a nie tylko wiary w system. Wyłącz bezpiecznik lub wyłącznik automatyczny w rozdzielnicy, a potem sprawdź testerem, czy w puszce instalacyjnej naprawdę nie ma napięcia. Zdarza się, że budynki mają instalacje wykonane niezgodnie z normą, gdzie kilka obwodów zasilanych jest z różnych bezpieczników przecina się w tej samej puszce. Bez pomiaru nie wiesz, z ilu źródeł pochodzi prąd w miejscu, gdzie pracujesz. Kilka sekund z miernikiem eliminuje to ryzyko całkowicie.

Ochronnik różnicowoprądowy, popularnie zwany RCD lub wyłącznikiem różnicowoprądowym, jest elementem instalacji, który przy montażu lampy zewnętrznej nabiera szczególnego znaczenia. Reaguje na prąd różnicowy rzędu 30 mA, czyli taki, który przepływa przez ciało człowieka przy kontakcie z obudową pod napięciem. W suchych warunkach próg bólu to około 10 mA, a migotanie komór serca wywołuje prąd powyżej 50 mA przez kilkanaście milisekund RCD odcina zasilanie w czasie krótszym niż 40 ms, co mieści się w bezpiecznym oknie reakcji. Jeśli obwód oświetlenia zewnętrznego nie jest zabezpieczony takim urządzeniem, warto to zmienić przy okazji montażu lampy.

Nigdy nie pracuj przy instalacji elektrycznej w mokrych warunkach. Wilgoć radykalnie obniża rezystancję izolacji, a przy montażu zewnętrznym deszcz lub mgła mogą pokrywać zarówno narzędzia, jak i przewody, które właśnie trzymasz. Nawet przy pozornie wyłączonym zasilaniu kondensatory w sterownikach czujników potrafią przez chwilę utrzymywać ładunek odczekaj 30 sekund po wyłączeniu zasilania przed dotknięciem przewodów.

Przy montażu naściennym na zewnątrz budynku sprawdź stopień ochrony IP lampy przed instalacją. Lampy przeznaczone do użytku zewnętrznego powinny mieć oznaczenie minimum IP44, a przy bezpośrednim narażeniu na deszcz lub instalacji blisko dachu IP65. Pierwsza cyfra w oznaczeniu IP mówi o ochronie przed ciałami stałymi (6 oznacza pyłoszczelność), druga o ochronie przed wodą (5 oznacza strumień wody z każdego kierunku, 4 oznacza tylko bryzgi). IP65 to właściwy standard dla lampy montowanej na ścianie szczytowej, pod rynną czy nad bramą garażową.

Połączenia wykonane poza obudową lampy na przykład w puszce podtynkowej lub naściennej zabezpiecz złączkami wagowymi zamiast skręcania żył z samą tylko taśmą. Skręcona i owinięta taśmą para żył działa poprawnie w suchych warunkach wewnętrznych, ale przy zmianach temperatury zewnętrznej (od 20°C zimą do +60°C latem w puszce na nasłonecznionej ścianie) taśma traci przyczepność i odkształca się, co stopniowo rozluźnia połączenie. Złączka wagowa tworzy mechanicznie stabilny styk niezależny od właściwości materiału izolacyjnego.

Jeśli instalacja w budynku ma więcej niż 30 lat, przed montażem nowej lampy zewnętrznej sprawdź przekrój kabla doprowadzającego zasilanie. Stare instalacje były często wykonywane z aluminium, a nie z miedzi, i przewody 1,5 mm² aluminiowe mają obciążalność znacznie niższą niż miedziane tej samej średnicy. Łączenie aluminium z miedzią bezpośrednio w zacisku powoduje korozję galwaniczną i stopniowe zwiększanie rezystancji złącza do takiego połączenia używa się specjalnych złączek bimetalicznych lub tulejek zaciskowych.

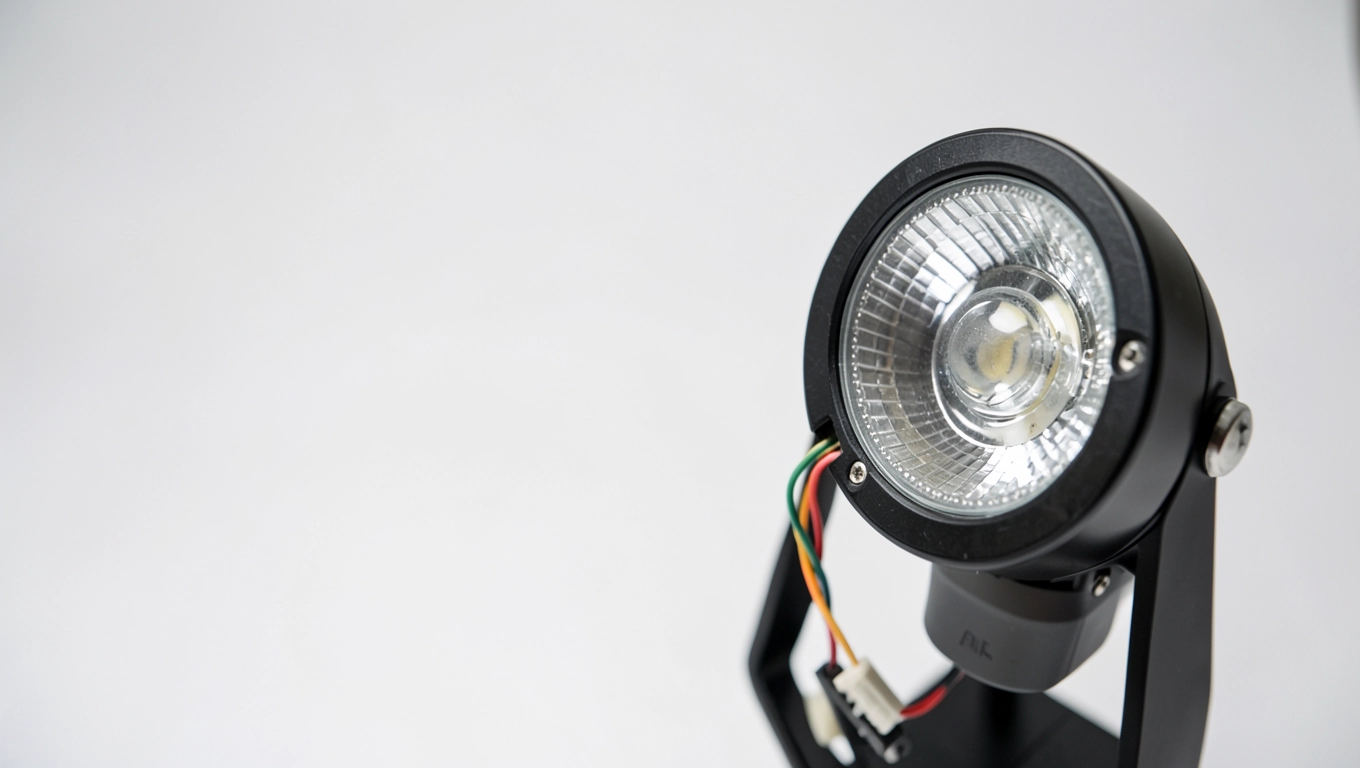

Test podłączenia czujnika ruchu w lampie halogenowej

Po złożeniu instalacji i przywróceniu zasilania nie stój od razu przed lampą i nie machaj rękami. Czujnik PIR (pasywny podczerwień) potrzebuje kilkudziesięciu sekund do skalibrowania swojego poziomu odniesienia temperatury otoczenia w tym czasie rejestruje tło termiczne przed sobą i ustawia bazę, od której mierzy odchylenia. Jeśli wejdziesz w pole widzenia czujnika zaraz po włączeniu zasilania, może zareagować lub nie zareagować, i nie wiesz, czy to błąd połączenia, czy normalny cykl inicjalizacji. Daj czujnikowi minutę spokoju, zanim zaczniesz test.

Regulacja czujnika ruchu w lampie halogenowej odbywa się za pomocą potencjometrów ukrytych pod osłoną czujnika lub oznaczonych na jego zewnętrznej powierzchni. Typowy czujnik ma trzy regulatory. Pierwszy oznaczony LUX lub symbolem słońca i księżyca ustawia próg zmierzchu decyduje, przy jakim poziomie oświetlenia zewnętrznego czujnik w ogóle zaczyna działać. Ustawienie go na wartość dzienną (maksymalne LUX) sprawi, że lampa włączy się nawet w środku dnia, co może nie być zamiarem instalacji. Optymalna kalibracja to taka, przy której czujnik aktywuje się mniej więcej o zmierzchu, gdy naturalne oświetlenie spada poniżej 10 15 luksów.

Drugi regulator oznaczony TIME lub symbolem zegara steruje czasem świecenia po wykryciu ruchu. Zakres regulacji wynosi zazwyczaj od 5 sekund do 8 10 minut, zależnie od modelu. Krótki czas sprawdza się przy przejściach i wejściach do budynku osoba wchodząca przez bramę nie potrzebuje światła przez 5 minut. Długi czas ma sens przy garażu lub miejscu parkowania, gdzie człowiek spędza kilka minut i nie chce, żeby lampa gasiła się w połowie czynności. Ustaw czas testowo na minimum i stopniowo wydłużaj, aż znajdziesz wartość pasującą do sposobu użytkowania.

Trzeci regulator to zasięg lub czułość detekcji, oznaczany SENS lub symbolem fali. Zwiększenie czułości poszerza kąt i odległość reakcji czujnika, ale jednocześnie zwiększa ryzyko fałszywych alarmów od gałęzi kołyszącej się przy wietrze, przejeżdżającego samochodu za płotem albo kota na ścieżce. W praktyce optymalny zasięg to taki, przy którym czujnik wyłapuje człowieka idącego ścieżką, ale nie reaguje na ruch uliczny za ogrodzeniem. Test najlepiej przeprowadzić o zmierzchu, kiedy czujnik jest aktywny, i stopniowo zmniejszać czułość, obserwując, przy jakiej pozycji regulatora fałszywe alarmy przestają się pojawiać.

Funkcja testowa, którą większość czujników PIR ma od fabryki, to tryb oznaczony T (test) na regulatorze czasu. W tym trybie czas świecenia skraca się do kilku sekund, co pozwala szybko sprawdzić zasięg i kierunek detekcji bez czekania kilku minut na każdy cykl. Po kalibracji przesuń regulator TIME z powrotem do żądanej pozycji lampa w trybie testowym jest włączona na stałe i nie spełnia swojej funkcji oszczędzania energii elektrycznej.

Lampa halogenowa z czujnikiem ruchu przy prawidłowym ustawieniu potrafi zredukować czas świecenia zewnętrznego oświetlenia o 70 90% w porównaniu z lampą pracującą całą noc. Przy żarówce 50W pracującej 8 godzin na dobę roczne zużycie energii elektrycznej wynosi około 146 kWh. Przy czujniku ruchu ustawionym na czas świecenia 2 minuty i szacowanym 20 cyklach dziennie lampa pracuje 40 minut, co daje roczne zużycie na poziomie 12 kWh różnica jest konkretna i widoczna na rachunku już po pierwszym miesiącu użytkowania.
