Wentylator łazienkowy w strefie 1 – bezpieczny montaż nad prysznicem

Strach przed porażeniem prądem w kabinie prysznicowej nie jest przesadą. Większość wentylatorów łazienkowych dostępnych na rynku po prostu nie może pracować w strefie 1, bo ich obudowa nie wytrzymuje bezpośrednich bryzgów wody. Właściwe urządzenie musi spełniać konkretne wymagania szczelności, a jego montaż rządzi się osobnymi zasadami niż standardowy wentylator na ścianie naprzeciwko wanny. Poniżej rozkładam temat tak, żeby przed zakupem i wierceniem w kaflach nie zostało ani jedno pytanie bez odpowiedzi.

• Strefy w łazience 0-3 prosta ściąga przed zakupem
• Wentylator IPx4 do kabiny prysznicowej na co patrzeć przy wyborze
• Cichy wentylator łazienkowy z timerem i higrostatem realne oszczędności
• Montaż wentylatora w strefie 1 krok po kroku
• 5 błędów przy montażu, które kosztują zdrowie i gwarancję

Strefy w łazience 0-3 prosta ściąga przed zakupem

Polskie i europejskie normy dzielą łazienkę na cztery strefy ochronne, z których każda narzuca inną klasę odporności urządzeń elektrycznych na wodę. Bez tej mapy każda decyzja zakupowa jest loterią, a każdy montaż w najlepszym razie oznacza utratę gwarancji, w najgorszym realne zagrożenie dla domowników.

Strefa 0 to wnętrze brodzika, wanny lub kabiny prysznicowej, czyli przestrzeń, w której człowiek stoi pod strumieniem wody. Norma PN-EN 60529 wymaga tu klasy co najmniej IP67, a w praktyce w strefie 0 nie montuje się wentylatorów w ogóle to domena jedynie opraw oświetleniowych 12 V o napięciu SELV. Strefa 1 obejmuje obszar nad wanną i kabiną prysznicową do wysokości 2,25 m od podłogi, a w jej obrębie dopuszcza się urządzenia klasy minimum IPx4, które wytrzymują bryzgi wody z każdego kierunku. Strefa 2 sięga 0,6 m poziomo od krawędzi wanny lub kabiny i do 2,25 m w pionie tu wystarczy IPx4, ale ryzyko kontaktu z wodą drastycznie maleje. Strefa 3 to wszystko, co dalej, czyli praktycznie reszta łazienki, gdzie standardowy wentylator z IPx2 lub IPx4 sprawdza się bez problemu.

Klasa IPx4 oznacza, że obudowa chroni elementy pod napięciem przed wodą tryskaną z dowolnego kierunku z wydajnością 10 l/min przez minimum 5 minut. Brzmi technicznie, ale w praktyce przekłada się na proste pytanie: czy po wielominutowym prysznicu pięcioosobowej rodziny wentylator nadal działa? Modele z certyfikatem IPx4 przechodzą taki test w laboratorium producenta; urządzenia bez tego oznaczenia nie mają żadnej gwarancji szczelności.

Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, wskazuje dodatkowo, że łazienki muszą posiadać wentylację grawitacyjną o krotności wymiany powietrza minimum 50 m³/h dla pomieszczeń bez okna. W kabinie prysznicowej klasyczny kanał wywiewny rzadko daje radę samodzielnie, dlatego wentylator z IPx4 w strefie 1 staje się nie luksusem, lecz uzupełnieniem obowiązkowej instalacji.

Przed zakupem jakiegokolwiek urządzenia elektrycznego do łazienki sprawdź dwie rzeczy: klasę IP na tabliczce znamionowej oraz nazwę laboratorium, które wydało certyfikat. Samo oznaczenie CE bez powołania na normę PN-EN 60529 to za mało.

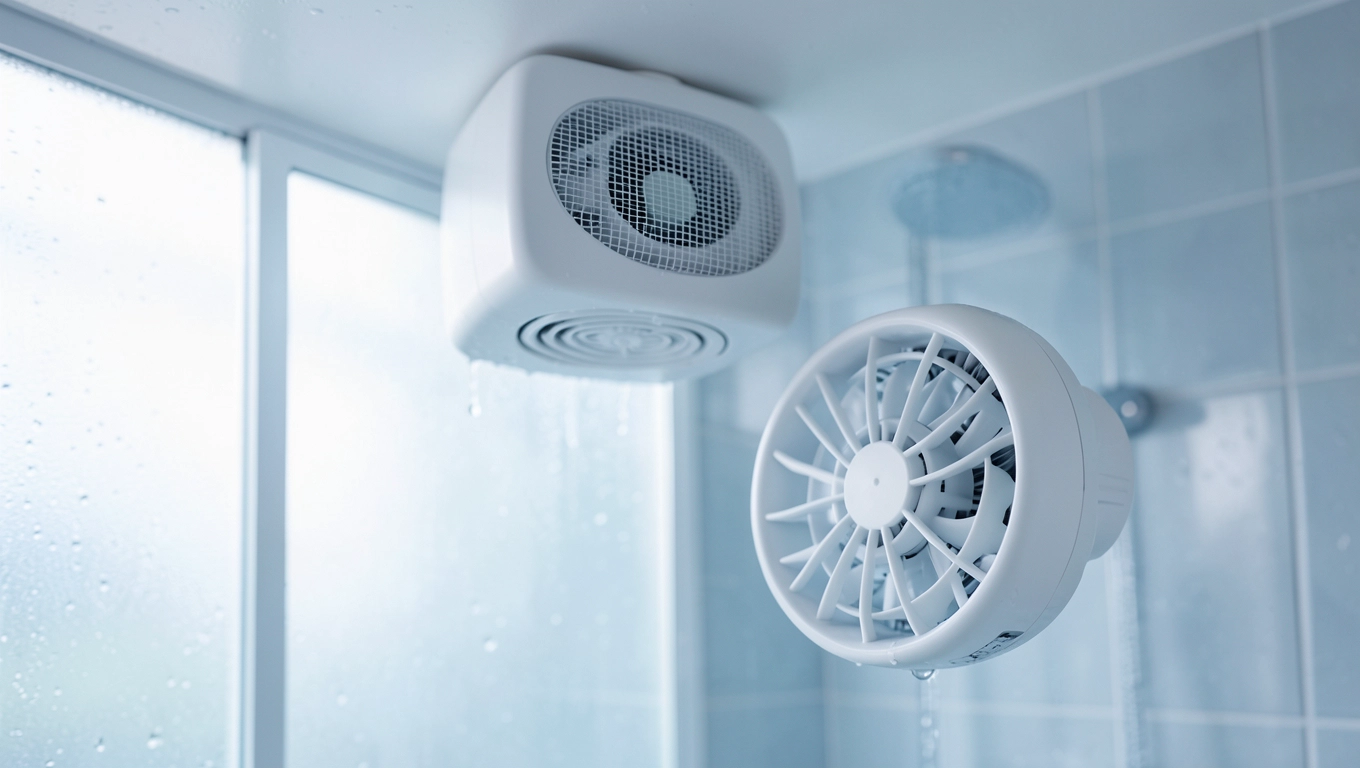

Wentylator IPx4 do kabiny prysznicowej na co patrzeć przy wyborze

Cena wentylatora do strefy 1 zaczyna się od około 350 złotych, a kończy powyżej 1500 złotych za modele z higrostatem i łożyskami kulkowymi. Różnica nie wynika z samej klasy IPx4, którą oferują nawet tańsze konstrukcje, lecz z kultury pracy, trwałości i elektroniki sterującej. W strefie 1 liczy się każdy detal, bo dostęp serwisowy po zamontowaniu bywa utrudniony.

Przepustowość to pierwszy parametr, który odsiewa modele przypadkowe od sensownych. Kabina prysznicowa o kubaturze 4-6 m³ wymaga wymiany powietrza co najmniej 6-8 razy na godzinę, co w praktyce oznacza wentylator o wydajności 90-120 m³/h. Urządzenie 60 m³/h obsłuży toalę, ale w kabinie wytworzy jedynie iluzję ruchu powietrza, a para osiadająca na kafelkach pozostanie tam przez pół godziny.

Kultura pracy decyduje o tym, czy wentylator stanie się naturalną częścią wieczornego rytuału, czy przeszkadą, którą wyłącza się przyciskiem. Modele z łożyskami kulkowymi i silnikami na prąd stały pracują z głośnością 26-32 dB w odległości 1 metra, co odpowiada szeptowi lub cichemu szelestowi liści. Silniki na łożyskach ślizgowych, tańsze o kilkadziesiąt złotych, po roku potrafią zacząć brzęczeć na poziomie 38 dB, a po dwóch latach 45 dB, co w niewielkiej łazience słychać w sypialni obok.

Sterowanie to kolejny filtr jakości. Timer pozwala ustawić opóźnienie wyłączenia, dzięki czemu wentylator wyciąga resztki wilgoci po wyjściu z kabiny i gaśnie automatycznie po 5-20 minutach. Higrostat uruchamia urządzenie, gdy wilgotność powietrza przekroczy ustawiony próg, zwykle 60-80%, i wyłącza je po osiągnięciu normy. Połączenie obu funkcji w jednym modelu daje wygodę bez konieczności pamiętania o przycisku.

Średnica króćca wpływa na wydajność bardziej, niż sugeruje to pozornie prosta etykieta. Standard 100 mm pasuje do większości szachów wentylacyjnych w polskim budownictwie z lat 90. i nowszym, ale króćce 125 mm pozwalają osiągnąć wyższy przepływ przy niższym hałasie, bo powietrze porusza się wolniej. Warto przed zakupem zmierzyć istniejący otwór w ścianie lub suficie, bo adaptery redukują wydajność o 10-15%.

Materiał obudowy decyduje o trwałości w wilgotnym środowisku. Konstrukcje z tworzywa ABS z domieszką antybakteryjną sprawdzają się w kabinach domowych, ale w łazienkach z intensywnym użytkowaniem (rodziny z dziećmi, obiekty komercyjne) lepiej sprawdza się polipropylen stabilizowany, który nie żółknie i nie pęka po 5 latach kontaktu z parą. Silnik powinien być zabezpieczony termicznie, czyli wyposażony w czujnik przegrzania, który odcina zasilanie, gdy wirnik zablokuje się z powodu kurzu.

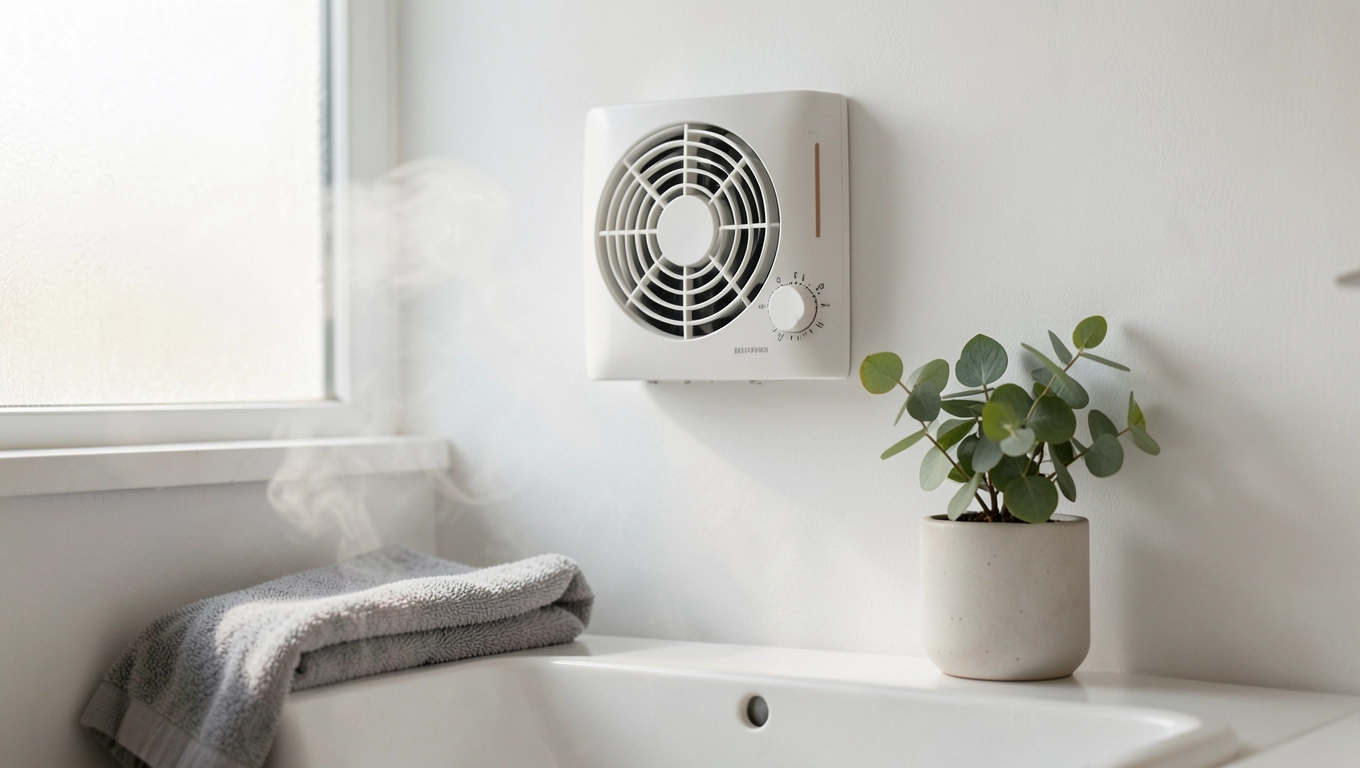

Cichy wentylator łazienkowy z timerem i higrostatem realne oszczędności

Timer w połączeniu z higrostatem zmienia rachunek ekonomiczny wentylacji w łazience w sposób, który widać po roku. Tradycyjny wentylator włączany razem ze światłem pracuje średnio 20-40 minut dziennie, zależnie od nawyków domowników. Model z higrostatem uruchamia się tylko wtedy, gdy wilgotność wzrośnie powyżej ustawionego progu, zwykle podczas prysznica i 15 minut po jego zakończeniu, a potem milknie. W typowej czteroosobowej rodzinie przekłada się to na redukcję czasu pracy o 40-60%.

Silnik wentylatora o mocy 15-20 W pracujący 3 godziny dziennie pochłania rocznie 16-22 kWh, czyli przy średniej cenie energii 0,85 zł/kWh daje koszt 14-19 zł. Skrócenie czasu pracy do 1,5 godziny obcina tę kwotę do 7-10 zł rocznie. Kwota wygląda niewinnie, ale kumulując ją przez dekadę eksploatacji, różnica między tanim modelem bez automatyki a urządzeniem z timerem i higrostatem sięga 70-90 zł, czyli pokrywa część ceny zakupu droższego sprzętu.

Timer opóźniający wyłączenie rozwiązuje problem haste, którego higrostat nie łapie. Po pięciominutowym prysznicu wilgotność w kabinie sięga 95%, ale powietrze w dalszej części łazienki ma wciąż 60-70%. Higrostat zlokalizowany w obudowie wentylatora nie wykryje wówczas przekroczenia progu, bo sam czujnik mierzy mikroklimat przy kratce. Timer wydłuża pracę o stały czas, zwykle 5-15 minut, co pozwala wysuszyć resztki pary zanim urządzenie zgaśnie.

Higrostat wymaga okresowej kalibracji, bo czujnik po 2-3 latach pracy w wilgotnym środowisku traci dokładność. Najprostsze modele oferują stały próg ustawiony pokrętłem, droższe pozwalają zaprogramować dwa progi: górny dla uruchomienia i dolny dla wyłączenia. Histereza między nimi zapobiega cyklicznemu włączaniu i wyłączeniu, gdy wilgotność oscyluje wokół jednej wartości.

Wentylator z higrostatem najlepiej ustawiać na próg 65-70% w łazienkach z wanną i 70-75% w kabinach prysznicowych, gdzie para generowana jest intensywniej, ale krócej. Zbyt niski próg powoduje niepotrzebne uruchomienia podczas gotowania wody w sąsiedniej kuchni, zbyt wysoki nie nadąży z osuszaniem po dłuższym prysznicu.

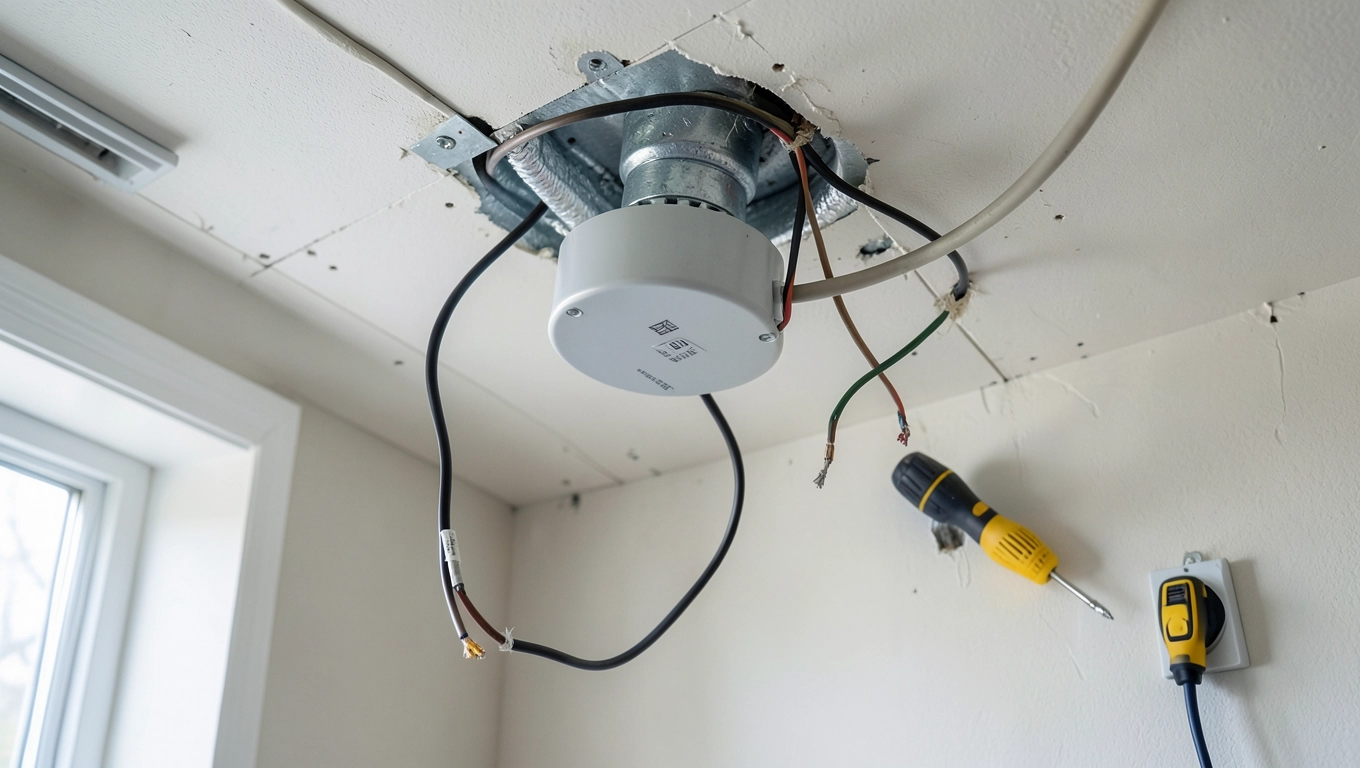

Montaż wentylatora w strefie 1 krok po kroku

Samodzielny montaż wentylatora w strefie 1 wymaga przynajmniej podstawowej wiedzy elektrycznej, bo każdy błąd w izolacji kończy się porażeniem lub zwarciem. Osoby bez doświadczenia powinny oddać tę część pracy elektrykowi z uprawnieniami SEP, a sam zakup i wybór miejsca mogą z powodzeniem przeprowadzić samodzielnie.

Krok pierwszy to odcięcie zasilania w obwodzie, w którym pracować będzie wentylator. W skrzynce rozdzielczej należy wyłączyć odpowiedni bezpiecznik i oznaczyć go, żeby ktokolwiek inny w domu nie przywrócił napięcia w trakcie pracy. Próba miernikiem napięcia przy kablach w ścianie to obowiązkowa kontrola, nawet jeśli bezpiecznik wisi wyłączony.

Krok drugi to wybór miejsca montażu, najlepiej w suficie podwieszanym nad kabiną lub na ścianie bocznej kabiny, ale nie bezpośrednio nad głową użytkownika. W strefie 1 dopuszczalne są oba warianty, jednak montaż sufitowy ułatwia odprowadzenie pary unoszącej się ku górze, a poziomy strumień powietrza z wentylatora ściennego miesza wilgoć zamiast ją usuwać. Króciec musi pasować do istniejącego przewodu wentylacyjnego; różnica średnic wymaga użycia adaptera lub rozbudowy szachtu.

Krok trzeci to podłączenie elektryczne. Kabel trzyżyłowy (faza L, neutralny N, ochronny PE) prowadzony jest od puszki rozgałęźnej lub bezpośrednio z obwodu oświetlenia. Połączenie wykonuje się w kostce zaciskowej wewnątrz obudowy wentylatora lub w puszce natynkowej, a żyła ochronna musi być podłączona do zacisku PE, inaczej urządzenie traci klasę ochronności I, której wymaga klasa IPx4 przy zasilaniu 230 V.

Krok czwarty to uszczelnienie przejścia przez ścianę lub sufit. Kabel w tulejce gumowej, a krawędź króćca na silikonie sanitarnym odpornym na pleśń to dwa detale, które odróżniają montaż szczelny od takiego, w którym para przedostaje się do warstw konstrukcyjnych ściany. Silikon powinny schnąć minimum 24 godziny przed uruchomieniem wentylatora.

Krok piąty to test szczelności i próba działania. Po przywróceniu napięcia wentylator powinien ruszyć cicho, bez wibracji, a kratka powinna wywoływać wyraźny ciąg przy przyłożeniu kartki papieru. Jeśli kratka ssie kartkę z siłą, montaż jest prawidłowy; brak ciągu sygnalizuje zatkany kanał wentylacyjny lub pomyłkę w podłączeniu fazy i neutralnego, która nie blokuje pracy, ale odwraca kierunek obrotów w niektórych modelach.

Nie podłączaj wentylatora 230 V bez puszki ochronnej i bez przewodu ochronnego PE. W strefie 1 każde urządzenie klasy I musi mieć niezawodne uziemienie, inaczej przebicie izolacji zamieni kratkę w niebezpieczną elektrodę.

5 błędów przy montażu, które kosztują zdrowie i gwarancję

Błąd pierwszy to wybór urządzenia bez klasy IPx4 wyłącznie na podstawie ceny. Modele oznaczone jako "do łazienki" bez tabliczki z numerem normy to w 80% urządzenia ze stopniem ochrony IPx2 lub IP23, które w strefie 1 nie powinny się znaleźć. Cena poniżej 250 zł za wentylator z atestem do strefy 1 to sygnał ostrzegawczy, bo certyfikacja IPx4 kosztuje producenta pieniądze, a on przenosi je na półkę sklepową.

Błąd drugi to montaż w strefie 0, czyli wewnątrz obudowy kabiny w miejscu, do którego dociera strumień wody. Żaden wentylator z klasą IPx4 nie jest przeznaczony do stałego kontaktu z wodą, a jedynie do bryzgów. Ustawienie kratki na wysokości głowy użytkownika prysznica oznacza, że strumień z baterii uderza w nią bezpośrednio, skracając żywotność łożysk i elektroniki.

Błąd trzeci to podłączenie urządzenia do obwodu oświetlenia bez uwzględnienia poboru mocy. Bezpiecznik 10 A obsługuje do 2300 W, ale łączenie żyrandola 100 W z wentylatorem 20 W i gniazdkiem 2000 W w jednym obwodzie bywa ryzykowne, bo chwilowe przeciążenie przy włączeniu lokówki potrafi wyłączyć cały obwód. Bezpieczniej poprowadzić osobny przewód 3 × 1,5 mm² od rozdzielni, zabezpieczony wyłącznikiem nadprądowym B10.

Błąd czwarty to rezygnacja z przewodu ochronnego PE. W blokach z lat 70. instalacja bywa dwuprzewodowa, czyli bez oddzielnej żyły ochronnej. Podłączenie wentylatora klasy I do takiej instalacji wymaga modernizacji obwodu lub zastosowania urządzenia klasy II z izolacją podwójną, oznaczonego podwójnym kwadratem. W starszych budynkach warto skonsultować się z elektrykiem, który oceni, czy uziemienie w łazience w ogóle istnieje.

Błąd piąty to użycie silikonu uniwersalnego zamiast sanitarnego. Silikon octowy (z zapachem octu) reaguje z wtynkami cementowymi i powoduje korozję mosiądzu, a po roku zaczyna żółknąć i odpadać. Silikon sanitarny z dodatkiem środka grzybobójczego i systemem neutralnym utwardzania (oxime) utrzymuje elastyczność przez 5-10 lat w warunkach stałego kontaktu z parą.

Nigdy nie uszczelniaj króćca wentylatora pianką montażową. Pianka PU nie jest paroprzepuszczalna, a różnica temperatur na granicy kanału i ściany powoduje skropliny, które w połączeniu z pianką tworzą środowisko dla grzybów. Rozwiązaniem jest kit trwale elastyczny lub silikon sanitarny, które pozwalają ścianie oddychać.

Wentylacja łazienki nad prysznicem wymaga urządzenia z certyfikowaną klasą IPx4, zamontowanego w strefie 1 zgodnie z mapą ochronną z normy PN-EN 60529. Timer w połączeniu z higrostatem obniża koszty eksploatacji o 40-60% w stosunku do modelu włączanego ręcznie, a montaż w suficie podwieszanym skuteczniej odprowadza parę niż lokalizacja ścienna. Pięć opisanych błędów montażowych pojawia się w praktyce serwisowej regularnie, a każdy z nich skraca żywotność urządzenia lub zwiększa ryzyko porażenia. Decyzja o wyborze konkretnego modelu warto poprzedzić pomiarem istniejącego króćca i sprawdzeniem klasy IP na tabliczce znamionowej, a sam montaż w strefie 1 z zasilaniem 230 V powierzyć elektrykowi z uprawnieniami SEP.

Źródła danych i normy:
PN-EN 60529:2003 Stopnie ochrony zapewnianej przez obudowy (kod IP), publikacja PKN, www.pkn.pl
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), www.isap.sejm.gov.pl
Rozporządzenie Ministra Energii z dnia 8 września 2014 r. w sprawie warunków technicznych, którym powinny odpowiadać instalacje elektryczne, www.isap.sejm.gov.pl
Karty katalogowe i certyfikaty producentów wentylatorów z serii przeznaczonych do strefy 1, dostępne w dokumentacji technicznej na stronach producentów.
