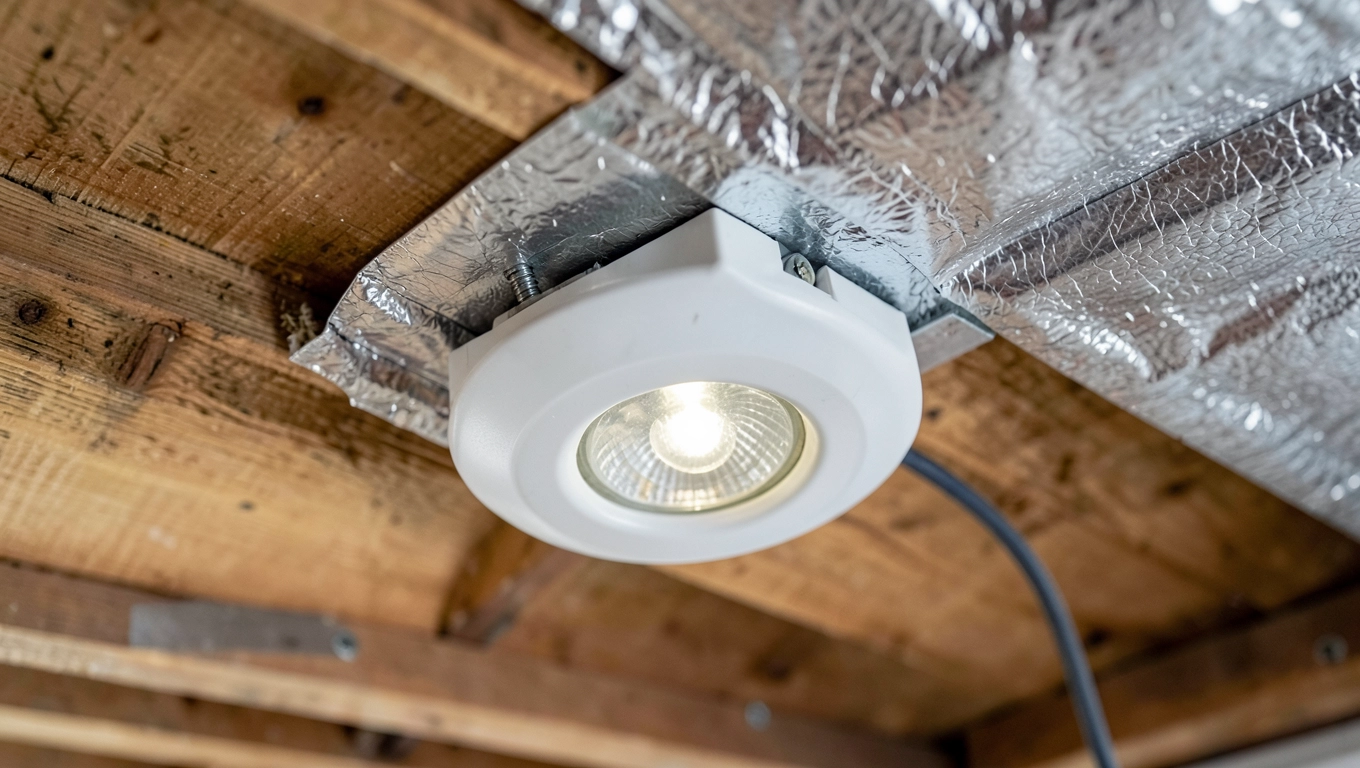

Puszka paroizolacyjna pod halogen – poradnik wyboru i montażu

Kiedy w suficie pojawiają się halogeny, a nad nimi leży warstwa paroizolacji, pojawia się problem, który większość instalatorów rozwiązuje źle albo nie rozwiązuje wcale i który w ciągu kilku sezonów grzewczych potrafi zamienić starannie ocieplony sufit w wilgotną bombę zegarową. Puszka paroizolacyjna pod halogen to element, o którym rzadko mówi się głośno podczas planowania instalacji elektrycznej, a którego brak lub niedbałe wykonanie przekreśla ciągłość bariery parowej równie skutecznie jak dziura wypruta ręcznie w folii. Mechanizm zniszczenia jest niepozorny para wodna migruje w kierunku różnicy ciśnienia cząstkowego, wnika przez najsłabszy punkt uszczelnienia, skrapla się na zimnych powierzchniach wewnątrz stropu i niszczy izolację termiczną w miejscu, w którym nie ma żadnej wentylacji ani możliwości odparowania. Przy mocach halogenów sięgających 50 W w jednym oprawce i temperaturach na krawędzi oprawy przekraczających 200°C, ten jeden pominięty detal może prowadzić do czegoś poważniejszego niż tylko wilgoć.

• Wymiary puszki paroizolacyjnej a moc halogenów
• Montaż puszki paroizolacyjnej w suficie pod halogeny krok po kroku
• Zachowanie ciągłości paroizolacji wokół halogenów
• Błędy przy stosowaniu puszek paroizolacyjnych pod halogeny
• Pytania i odpowiedzi puszka paroizolacyjna pod halogen

Wymiary puszki paroizolacyjnej a moc halogenów

Dobór średnicy i głębokości puszki paroizolacyjnej to nie kwestia estetyki ani przypadkowego dopasowania do otworu w płycie gipsowo-kartonowej to decyzja termodynamiczna. Halogeny żarowe o mocy 35 W generują w stabilnym stanie pracy temperaturę bańki dochodzącą do 250°C, a modele 50 W przekraczają 300°C w najbardziej obciążonym punkcie kwarcowego palnika. Puszka musi więc zapewniać minimalny odstęp powietrzny wynoszący 20-30 mm między krawędzią oprawy a ścianką obudowy, aby naturalna konwekcja powietrza mogła odprowadzić ciepło bez przenoszenia go bezpośrednio na wełnę mineralną czy piankę poliuretanową.

Średnica zewnętrzna puszki wynika z dwóch parametrów jednocześnie rozstawu sprężyn mocujących oprawę oraz potrzebnego buforu termicznego. Standardowe oprawy downlight na moduł GU10 lub GU5.3 mają rozstaw zacisków od 60 do 80 mm, podczas gdy otwory wycinane w suficie mieszczą się zwykle w przedziale 70-90 mm. Puszka paroizolacyjna musi obejmować otwór z zakładem minimum 15 mm ze wszystkich stron, bo tylko wtedy taśma uszczelniająca ma wystarczające pole przylegania do folii paroizolacyjnej, a woda nie znajdzie drogi okrężnej wzdłuż krawędzi obciętego gipsu.

Głębokość obudowy decyduje o tym, ile przestrzeni dostaje się instalacji elektrycznej i ten parametr jest regularnie niedoszacowywany. Puszka o głębokości 100 mm mieszcząca oprawę 35 W pracuje w rozsądnym reżimie termicznym, ale ta sama obudowa z halogenem 50 W zaczyna akumulować ciepło, bo objętość powietrza wewnętrzna jest niewystarczająca do skutecznej konwekcji swobodnej. Przy wyborze sprawdza się prosta reguła dla mocy do 35 W wystarczy głębokość 80-100 mm, dla 50 W minimalny komfort termiczny zaczyna się od 120 mm, a gdy oprawy rozmieszczone są gęściej niż co 30 cm, każde zagęszczenie punktów świetlnych wymaga indywidualnej oceny bilansu cieplnego stropu.

Producenci pusze paroizolacyjnych podają niekiedy maksymalną moc oprawy w watach, ale ta liczba zakłada konkretne warunki praca ciągła, temperatura otoczenia 25°C, minimalna grubość izolacji po zewnętrznej stronie. W polskich warunkach klimatycznych, gdzie poddasza zimą osiągają temperatury poniżej -10°C, gradient termiczny przez strop jest znacznie wyższy niż zakładają karty katalogowe. Wyższy gradient oznacza intensywniejszą migrację pary wodnej, a więc tym ważniejsza staje się szczelność nie tylko termiczna, ale właśnie paroizolacyjna.

Odrębną sprawą jest kompatybilność wymiarowa w przypadku opraw ze zintegrowanym transformatorem elektronicznym. Moduły GU5.3 MR16 wymagają transformatora 12 V umieszczonego gdzieś w przestrzeni stropu i jeśli znajdzie się on wewnątrz puszki paroizolacyjnej, głębokość obudowy musi to uwzględniać. Transformator nie powinien stykać się ze ściankami puszki, bo jego własna temperatura pracy (typowo 60-80°C na obudowie) sumuje się z ciepłem oddawanym przez oprawę i może przekroczyć limit temperaturowy materiału puszki, wynoszącej dla typowego poliwęglanu około 120°C przy krótkotrwałym działaniu.

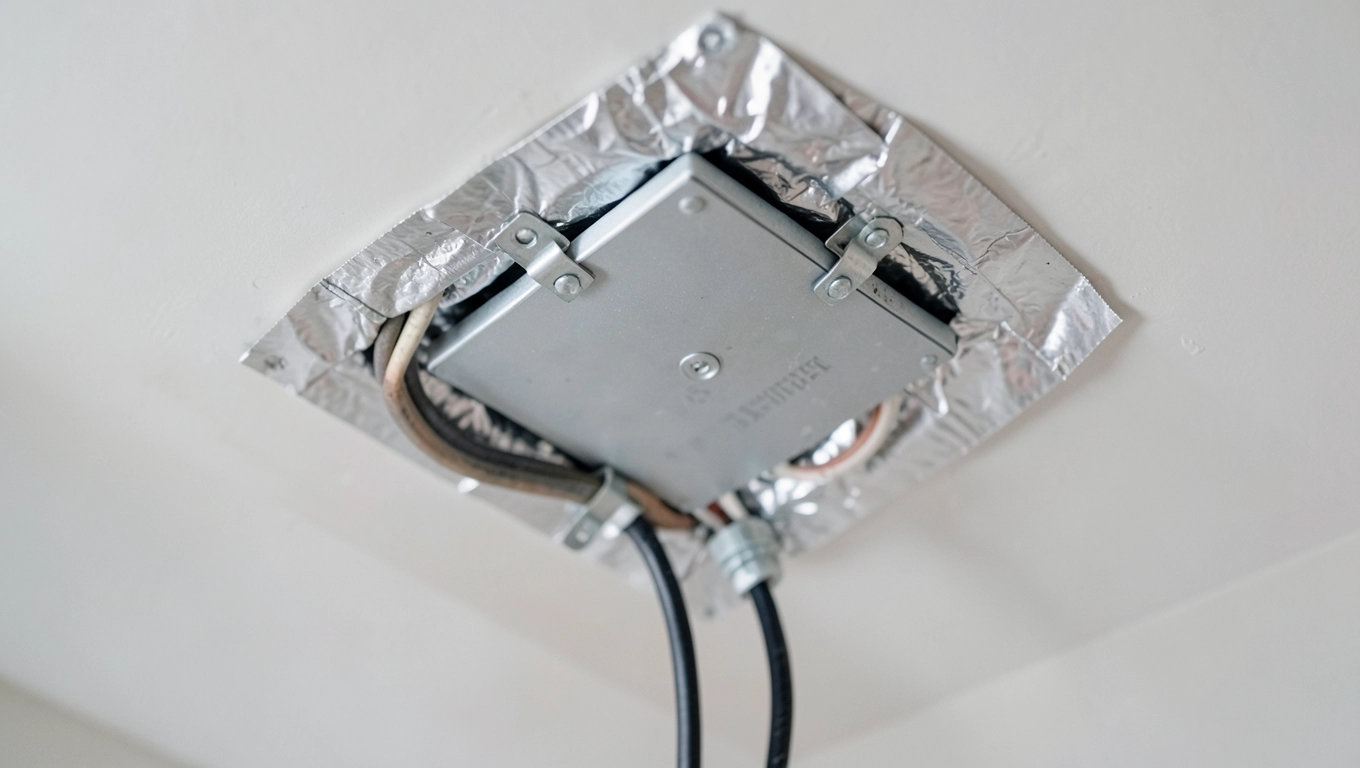

Montaż puszki paroizolacyjnej w suficie pod halogeny krok po kroku

Przed wycinaniem jakichkolwiek otworów w folii paroizolacyjnej sekwencja czynności ma znaczenie zasadnicze, bo błąd popełniony na etapie planowania jest trudno naprawialny po zabudowaniu płyt. Folię paroizolacyjną należy najpierw rozciągnąć i przymocować do konstrukcji stropu bez żadnych przecięć tak jakby halogenów w ogóle nie było w projekcie. Dopiero po naciągnięciu i uszczelnieniu arkuszy, zaznacza się ołówkiem od dołu pozycje każdej oprawy, nakłuwa folię w jednym punkcie i przez ten punkt przebija się wiertło prowadzące do wnętrza stropu, gdzie zaznaczony punkt będzie centrum puszki.

Otwór w folii musi być mniejszy niż kołnierz puszki paroizolacyjnej o minimum 20 mm promieniowo. Oznacza to, że dla puszki o kołnierzu 160 mm wycina się w folii otwór nie większy niż 120 mm. Surplus folii odgina się ku górze i przykleja do bocznej ścianki puszki specjalną taśmą butylową lub akrylową przeznaczoną do paroizolacji, wykazującą zdolność adhezji powyżej 90% po 72 godzinach od aplikacji. Zwykła taśma klejąca, nawet budowlana, pod wpływem cyklicznych zmian temperatury i wilgotności traci przyczepność w ciągu jednego-dwóch sezonów grzewczych, co czyni całe uszczelnienie iluzorycznym.

Puszka wchodzi w otwór stropu od dołu i opiera kołnierzem na folii paroizolacyjnej, a kable elektryczne prowadzone są przez uszczelnione przepusty kablowe wbudowane fabrycznie w ściankę obudowy. Przepusty te działają na zasadzie dławika gumowego zaciskanego śrubą po wsunięciu kabla i dokręceniu nakrętki uszczelniającej guma odkształca się plastycznie i wypełnia szczelinę między przewodem a krawędzią otworu, osiągając szczelność rzędu IP54 przy prawidłowym zamontowaniu. Bez dławika każde przejście kabla przez ściankę puszki stanowi niezabezpieczony kanał dla pary wodnej.

Po zainstalowaniu puszki i poprowadzeniu kabli instalacyjnych wewnątrz obudowy montuje się oprawę halogenową i tu pojawia się detal, który przesądza o długoterminowym powodzeniu całej instalacji. Sprężyny lub klamry dociskowe oprawy muszą rozginać się wyłącznie wewnątrz puszki, nie mogą przebijać jej ścianki ani wystawać poza kołnierz w stronę izolacji. Jeśli oprawa jest zbyt duża dla wybranej obudowy, siłowe wciśnięcie sprężyn niszczy uszczelnienie kołnierza i w tym miejscu para wodna natychmiast znajdzie drogę obejścia.

Przestrzeń powyżej puszki paroizolacyjnej, między jej pokrywą a warstwą izolacji termicznej, powinna pozostać wolna od materiałów izolacyjnych bezpośrednio stykających się z obudową. Wełna mineralna układana jest tak, aby zostawiała przy puszce naturalną przestrzeń powietrzną o szerokości 50-80 mm ta poduszka powietrzna pełni rolę buforu termicznego i jednocześnie umożliwia konwekcję odprowadzającą ciepło. Zasypanie puszki wełną może obniżyć jej temperaturę pracy o kilka stopni Celsjusza, ale jednocześnie zwiększa ryzyko kondensacji wilgoci na pokrywie, bo różnica temperatury między pokrywą a nasyconym parą powietrzem wewnątrz stropu staje się większa.

Uszczelnienie przejść kablowych jako element ciągłości bariery parowej

Ciągłość paroizolacji nie kończy się na sklejeniu folii z kołnierzem puszki każde przejście kabla to potencjalny punkt utraty szczelności. Kable zasilające oprawę przechodzą przez ściankę obudowy, i nawet jeśli otwory wyposażone są w fabryczne dławiki, ich poprawność działania zależy od właściwego skonfigurowania przewodu. Skrętka lub przewód w otulinie powinien przechodzić przez dławik bez ostrych zagięć, bo zagięcie zmniejsza docisk gumowego pierścienia i zostawia szczelinę rzędu 0,5-1 mm wystarczającą, by strumień pary wodnej przy różnicy ciśnień 5 Pa przeniknął kilkadziesiąt mililitrów wody w ciągu doby.

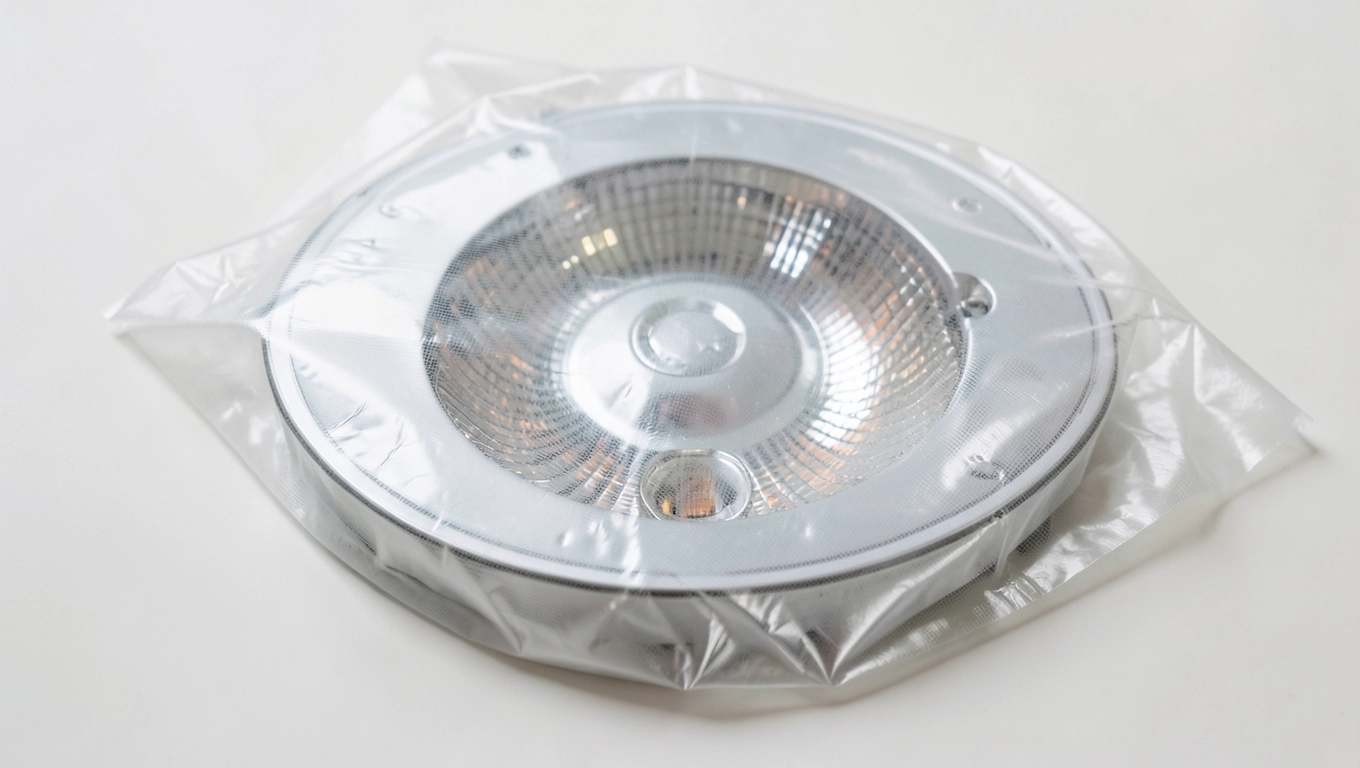

Zachowanie ciągłości paroizolacji wokół halogenów

Folia paroizolacyjna jest barierą dyfuzyjną tylko wtedy, gdy stanowi fizycznie nieprzerwaną membranę od ściany do ściany każde przebicie, każde nacięcie, każde luźno przyklejone złącze tworzy punkt, w którym opór dyfuzji pary wodnej spada praktycznie do zera. Para wodna zachowuje się jak gaz i podąża ścieżką najmniejszego oporu, więc nawet jeden milimetr nieszczelności w miejscu przecięcia folii przez otwór pod oprawę potrafi zniweczyć pracę całej reszty montażu. Puszka paroizolacyjna pod halogen rozwiązuje ten problem nie przez eliminację otworu, ale przez jego obramowanie szczelną obudową, która przejmuje funkcję folii w miejscu przerwy.

Taśma uszczelniająca łącząca kołnierz puszki z arkuszem folii musi być nakładana na suche i odtłuszczone powierzchnie, bo każdy ślad wilgoci lub środka antyadhezyjnego z folii polietylenowej obniża siłę przylegania taśmy butylowej o 30-60%. Praktycznie oznacza to, że montaż w chłodne poranki, gdy folia jest lekko pokryta rosą, prowadzi do nieskutecznego uszczelnienia nawet przy użyciu produktów najwyższej klasy. Optymalna temperatura aplikacji dla większości taśm paroizolacyjnych wynosi 10-35°C, a docisk przez rolowanie przez minimum 30 sekund podwaja skuteczną powierzchnię kontaktu.

Zakłady folii przy puszce nie mogą wynosić mniej niż 50 mm ta liczba wynika z obliczeń dyfuzyjnych. Przy zakładzie 50 mm i typowym współczynniku oporu dyfuzji folii polietylenowej rzędu μ = 100 000, efektywna droga dyfuzji jest wystarczająco długa, by strumień pary wodnej przez zakład był pomijalnie mały w stosunku do strumienia przez poprawnie sklejone złącze. Zakłady krótsze niż 30 mm, popularne przy pośpiesznych montażach, skracają tę drogę do wartości, przy której szczelność bywa gorsza niż brak zakładu z obustronnie nałożoną taśmą.

Obudowa puszki wykonana z poliwęglanu transparentnego ma dodatkową zaletę podczas odbioru instalacji przeszklo na kołnierzu pozwala wizualnie sprawdzić, czy zakład folii sięga wymaganej głębokości i czy nie ma fałd lub balonów. Fałda w folii pod taśmą to powietrzna kieszeń, która w zimie wypełnia się skroploną parą i mechanicznie odkleja taśmę od podłoża. Ten niepozorny detal odpowiada za znaczny odsetek reklamacji w instalacjach, gdzie montaż wykonano poprawnie „na oko", ale bez kontroli geometrii zakładu.

Gdy instalacja obejmuje kilkanaście lub więcej punktów oświetleniowych, strefa uszczelnień wokół puszek paroizolacyjnych staje się największym zbiorem potencjalnych nieszczelności w całym stropie. Geodezyjnie rzecz biorąc, jeden otwór o średnicy 80 mm zajmuje powierzchnię około 50 cm², a przy dwunastu oprawach daje to łącznie 600 cm² przerwanej folii do ponownego uszczelnienia. Pominięcie choćby dwóch lub trzech puszek lub wykonanie ich uszczelnienia powierzchownie może zwiększyć całkowity strumień dyfuzyjny przez strop o kilkadziesiąt procent w stosunku do projektu, co bezpośrednio przekłada się na wyższe ryzyko kondensacji w przekroju izolacji.

Różnica między paroizolacją a wiatroizolacją a jej wpływ na dobór puszki

Folia paroizolacyjna układana od strony ciepłej (wnętrze budynku) i folia wiatroizolacyjna układana od strony zimnej (zewnętrze) pełnią odmienne funkcje fizyczne, a puszka paroizolacyjna pod halogen dotyczy wyłącznie tej pierwszej. Wiatroizolacja ma za zadanie blokować przepływ powietrza, ale jest paroprzepuszczalna jej współczynnik μ wynosi zwykle 10-50, przy czym dla paroizolacji ten sam parametr sięga 10 000 do 100 000 lub więcej. Montaż obudowy uszczelniającej po stronie wiatroizolacyjnej jest bezcelowy termodynamicznie, bo i tak para wodna swobodnie przez nią przeniknie; właściwe miejsce dla puszki to strona wewnętrzna stropu, przy folii paroizolacyjnej.

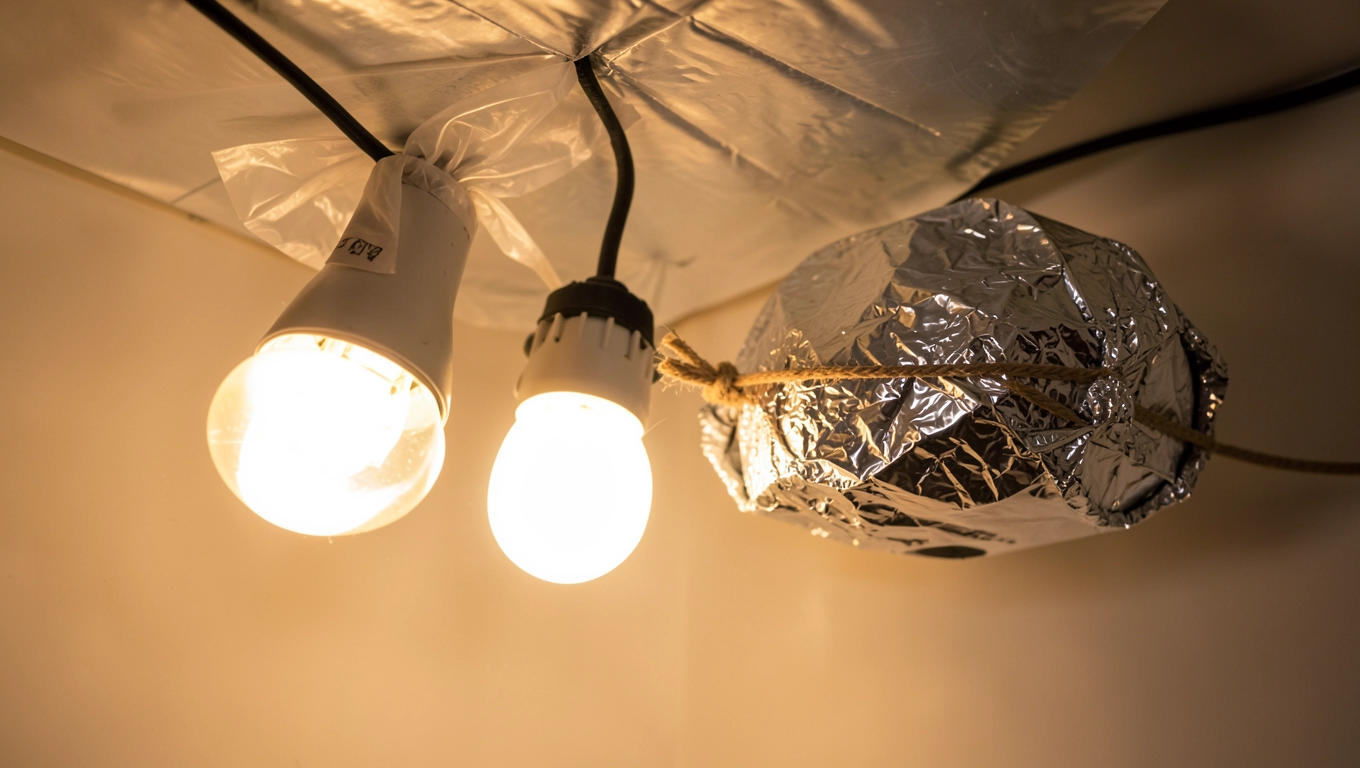

Błędy przy stosowaniu puszek paroizolacyjnych pod halogeny

Najczęstszy błąd nie polega na pominięciu puszki polega na zastąpieniu jej workiem foliowym lub kawałkiem dodatkowej paroizolacji owiniętym wokół oprawy i zawiązanym sznurkiem. To rozwiązanie wydaje się logiczne skoro problem to dziura w folii, to owijamy oprawę folią i zamykamy dziurę. Tymczasem oprawa halogenowa pracująca w temperaturze 200-300°C w ciągu kilku cykli grzewczych dosłownie wypieka taki prowizoryczny rękaw folia polietylenowa zaczyna się odkształcać już powyżej 90°C, a przy 120°C traci spójność mechaniczną i dosłownie opada na gorące elementy oprawy, tworząc ryzyko zapalenia.

Drugi powszechny błąd to montaż puszki bez jakiegokolwiek uszczelnienia przejść kablowych obudowa jest, ale kable wchodzą przez dziury wywiercone śrubokrętem bez dławików. Fizycznie efekt jest taki, jak wstawienie barierki wodoszczelnej z otwartą bramką sama puszka tworzy strukturę ochronną, ale otwory kablowe niweczą jej funkcję. Para wodna wchodzi przez nieokreślone szczeliny wokół kabla, skrapla się wewnątrz ciepłej obudowy na zimniejszych ściankach i jeśli obudowa jest wystarczająco szczelna od zewnątrz gromadzi wilgoć wewnątrz jak skrzynka kondensacyjna.

Błędem o poważnych skutkach jest też dobór puszki o zbyt małej głębokości i wymuszenie montażu sprężyn oprawy przez wycinanie otworów w jej ściankach bocznych. Każde takie nacięcie to nieszczelność niemożliwa do zlikwidowania standardową taśmą jej geometria jest nieregularna, a wibracje mechaniczne podczas użytkowania instalacji elektrycznej sukcesywnie poszerzają szczelinę. Po dwóch-trzech sezonach nacięcia mają często dwukrotnie większą powierzchnię niż w momencie montażu.

Niedoszacowanie liczby uszczelnianych pusze na etapie projektu prowadzi do sytuacji, w której instalator kupuje za mało obudów i część opraw montuje bez nich bo termin goni, a sklep jest daleko. Takie decyzje mają konsekwencje rozciągnięte w czasie uszkodzenia izolacji termicznej wokół niezabudowanych opraw ujawniają się jako mostki termiczne widoczne na kamerze termowizyjnej dopiero po pierwszej poważnej zimie, a naprawa wymaga demontażu sufitu i ponownego montażu całej warstwy paroizolacji w uszkodzonym obszarze.

Osobną kategorią błędów jest stosowanie puszek paroizolacyjnych przewidzianych dla opraw LED z halogenami żarowymi. Puszki certyfikowane dla LED pracujących w temperaturze 50-70°C na krawędzi modułu nie są wymiarowane na reżim termiczny halogenu kwarcowego, którego żarnik osiąga temperatury rzędu 2800-3200 K. Konsekwencją jest nie tylko skrócenie żywotności obudowy, ale potencjalne niespełnienie warunków klasy odporności ogniowej wymaganej przez normę PN-EN 60598 dla instalacji w stropach o określonej klasie REI co w kontekście kontroli odbioru instalacji elektrycznej przez uprawnionego elektryka może być podstawą do odmowy odbioru.

Ostatni błąd to brak kontroli po zakończeniu montażu. Sprawdzenie szczelności puszki paroizolacyjnej nie wymaga specjalistycznego sprzętu wystarczy latarka i lusterko lub kamera endoskopowa wsunięta w przestrzeń stropu po zdjęciu jednej z opraw po zakończeniu sezonu grzewczego. Pierwsze oznaki nieprawidłowości to wykropliny na wewnętrznej ścianie obudowy lub rdzawy osad na metalowych krawędziach sprężyn mocujących oprawę. Te symptomy pojawiają się po pierwszej zimie i są sygnałem, że uszczelnienie wymaga interwencji, zanim kondensacja zdąży przeniknąć do warstwy wełny mineralnej i obniżyć jej lambda z projektowanego 0,035 do rzeczywistego 0,050 W/(m·K) lub gorzej.

Pytania i odpowiedzi puszka paroizolacyjna pod halogen
