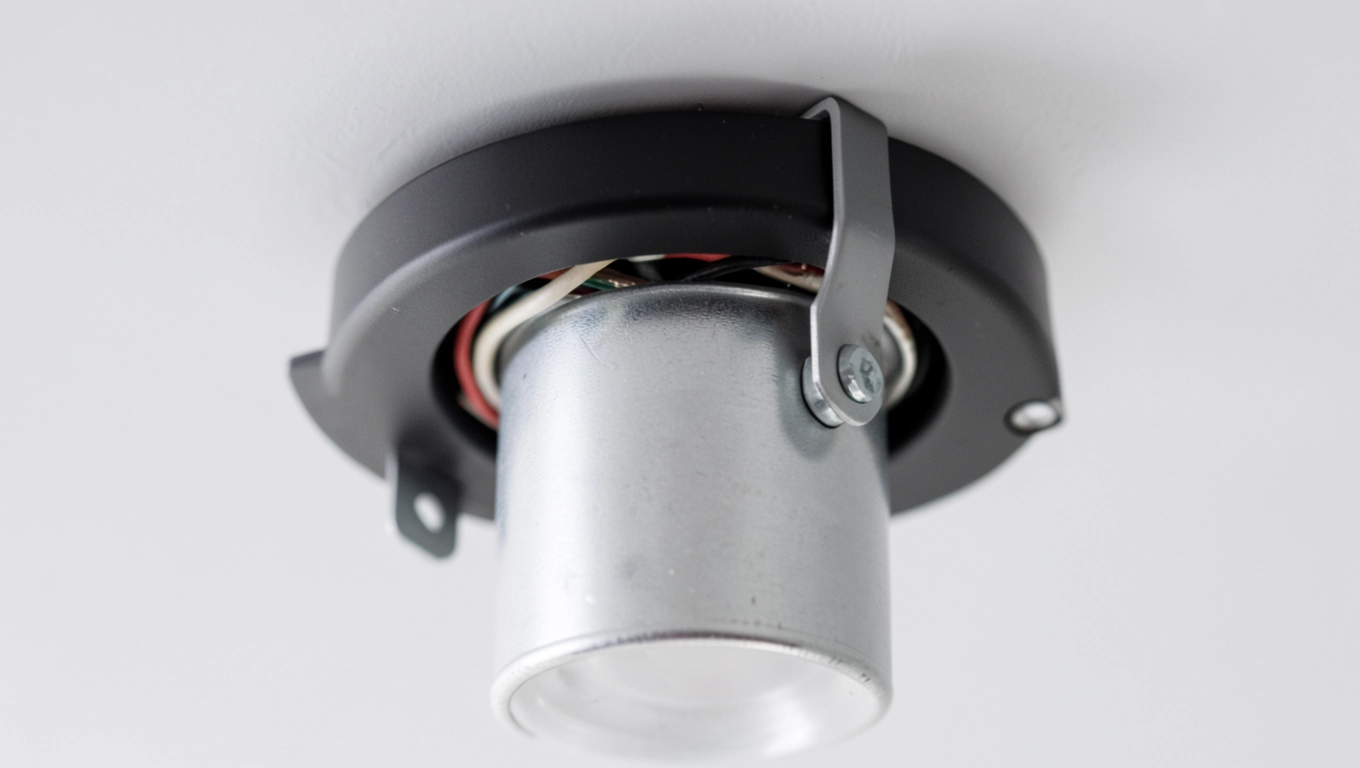

Puszka do oprawy halogenowej – jak wybrać i zamontować?

Kiedy zostaje już wybrana oprawa, sufit jest otwarty, a elektryk czeka na decyzję okazuje się, że puszka do oprawy halogenowej to element, o którym nikt wcześniej nie powiedział ani słowa. Nie ma jej na liście zakupów, architekt wnętrz o niej nie wspomniał, a bez niej cała instalacja stoi w miejscu. Ten niepozorny element montażowy to nie dodatek to fundament, od którego zależy bezpieczeństwo połączeń elektrycznych, trwałość obudowy i zgodność z normami, które przy odbiorze technicznym budynku elektryk sprawdzi punkt po punkcie.

• Jak dobrać rozmiar puszki do halogenowej oprawy
• Materiały i wytrzymałość puszek halogenowych
• Montaż puszki w oprawie halogenowej krok po kroku
• Bezpieczeństwo i normy instalacyjne przy puszkach halogenowych
• Pytania i odpowiedzi puszka do oprawy halogenowej

Jak dobrać rozmiar puszki do halogenowej oprawy

Rozmiar to pierwszy parametr, który decyduje o tym, czy montaż w ogóle będzie możliwy. Puszki do opraw halogenowych produkuje się w kilku znormalizowanych średnicach najczęściej spotykane to 68 mm, 75 mm oraz 90 mm, przy głębokości od 40 do 65 mm. To nie są liczby z sufitu: wynikają wprost z wymiarów standardowych puszek elektrycznych ujętych w normie PN-EN 60670, która określa wymagania dla obudów montażowych stosowanych w stałych instalacjach.

Każda oprawa halogenowa ma określony przez producenta minimalny wymiar wnęki montażowej. Jeśli puszka jest za płytka, korpus oprawy nie wejdzie na właściwą głębokość sprężynki montażowe nie znajdą oparcia i oprawa będzie się ruszać. Mechanizm jest prosty: sprężyny zaciskowe wymagają konkretnej przestrzeni do pełnego rozprężenia, bo tylko w tej pozycji generują siłę docisku wystarczającą do utrzymania oprawy pod ciężarem własnym oraz małych wibracji, choćby od ruchu powietrza w systemach wentylacyjnych.

Głębokość puszki ma też drugie znaczenie, o którym rzadko się mówi. Transformatory i sterowniki LED, montowane razem z oprawą, potrzebują miejsca. Modułowe obudowy z tunelem na transformator mają głębokość 60-65 mm właśnie dlatego, że sam sterownik do źródeł 12 V DC zajmuje od 30 do 45 mm wysokości i musi pozostawać oddalony od metalowych elementów oprawy o minimum 10 mm ze względu na odprowadzanie ciepła.

Dowiedz się więcej o puszki do halogenów

Średnica zewnętrzna puszki musi odpowiadać otworowi w suficie tu liczy się tolerancja. Przy wycinanym otworze w płycie gipsowo-kartonowej różnica między średnicą otworu a zewnętrzną średnicą puszki nie powinna przekraczać 3 mm, bo inaczej krawędź oprawy nie zamaskuje szczeliny, a kołnierz straci estetyczne przyleganie. Przy otworach kurzych w betonie lub stropach typu Teriva sprawa komplikuje się bardziej tu puszka montuje się przed zalewaniem betonu lub w wyciętym uprzednio gnieździe, a wymiary muszą być precyzyjnie zaplanowane na etapie projektu.

Jeśli projekt zakłada kilka opraw w jednym pomieszczeniu, warto sprawdzić, czy wybrana seria obudów montażowych jest dostępna jako system modułowy z łącznikami. Niektóre puszki dają się spinać w zestawy, co upraszcza prowadzenie przewodów i zmniejsza liczbę przejść przez strop każde przejście to potencjalny punkt słaby izolacji akustycznej i termicznej.

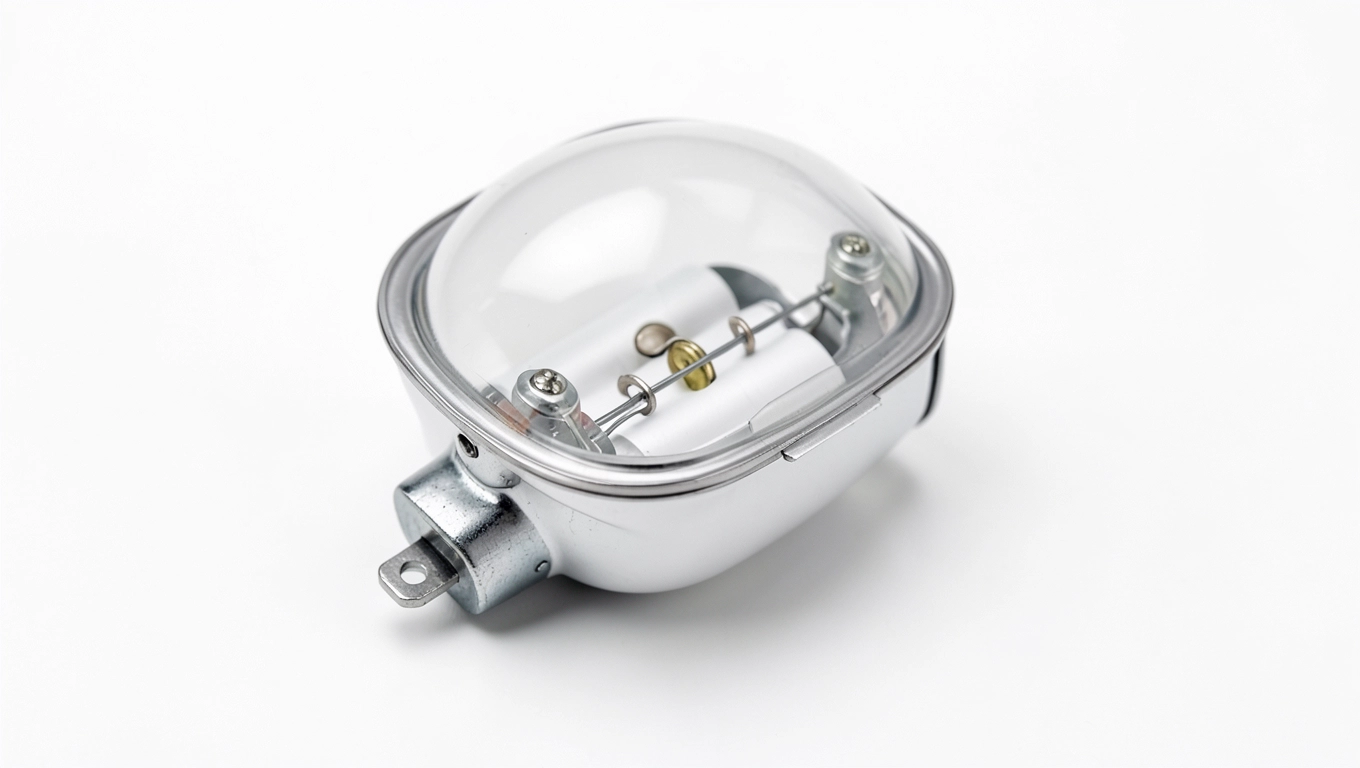

Materiały i wytrzymałość puszek halogenowych

Tworzywo sztuczne kontra metal to rozróżnienie, które przy zakupie puszki pojawia się nieuchronnie. Obudowy z poliamidu PA66 lub polistyrenu udarowego dominują w instalacjach mieszkaniowych, bo są lekkie, nie przewodzą prądu i nie rdzewiają w warunkach podwyższonej wilgotności, jaka panuje nad łazienkowymi sufitami z płyt G-K. Puszki metalowe, najczęściej stalowe z ocynkowaniem ogniowym, stosuje się tam, gdzie wymagana jest odporność mechaniczna wyższej klasy w halach, warsztatach i biurowcach z sufitami podwieszonymi na stelażach aluminiowych.

Powiązany temat puszki do halogenów sufitowych

Temperatura to parametr, który różnicuje obudowy bardziej niż jakikolwiek inny. Klasyczna oprawa halogenowa MR16 pracująca na żarówce 50 W potrafi podgrzać przestrzeń bezpośrednio za reflektorem do 80-90°C. Puszka musi wytrzymać tę temperaturę bez odkształceń, bo deformacja obudowy zmienia geometrię mocowania i rozluźnia uchwyt oprawy. Tworzywa z grupy PA66 mają temperaturę ugięcia pod obciążeniem (HDT) wynoszącą 200-220°C przy obciążeniu 1,8 MPa, co daje bezpieczny margines nawet przy długotrwałej pracy żarówki halogenowej o pełnej mocy.

Stopień ochrony IP to kolejna cecha, której nie wolno traktować jako detalu. W strefach 1 i 2 łazienki definiowanych przez normę PN-EN 60529 odległościami od wanny lub prysznica puszka montażowa musi mieć co najmniej IP44, co oznacza ochronę przed pryskającą wodą z każdego kierunku. Obudowy z uszczelką silikonową wokół krawędzi spełniają ten wymóg, jednak uszczelka musi być zamontowana przed zalaniem betonu lub przed zamknięciem sufitu nie da się jej dołożyć po fakcie bez demontażu całej oprawy.

Odporność na ogień to temat, który w instalacjach oświetleniowych sufitów nabrał znaczenia po zmianach w przepisach budowlanych z 2023 roku. Puszki klasyfikowane jako samogasnące oznacza się symbolem HB (horizontal burning) lub V-0 według normy UL94, gdzie V-0 oznacza, że materiał gasi się samoczynnie w ciągu 10 sekund po odjęciu płomienia. W praktyce, dla instalacji w budynkach wielorodzinnych i obiektach użyteczności publicznej, wybór obudów montażowych z certyfikatem V-0 to nie nadgorliwość to wymóg wynikający wprost z projektu ochrony przeciwpożarowej.

Zobacz puszka paroizolacyjna pod halogen

Grubość ścianek obudowy rzadko pojawia się na etykiecie, a decyduje o tym, jak puszka zachowa się przy wierceniu i kołkowaniu. Ścianki cieńsze niż 1,5 mm przy tworzywach PA i cieńsze niż 0,8 mm przy stali dają niestabilne mocowanie kołków rozporowych, bo materiał odpryskuje zamiast się deformować sprężyście pod naciskiem kołka. Sprzedawcy na targach budowlanych mówią, że puszka to puszka ale elektryk, który musi po tygodniu rozkuć sufit i wymienić popękaną obudowę, zdecydowanie inaczej formułuje to zdanie.

Montaż puszki w oprawie halogenowej krok po kroku

Przed jakimkolwiek działaniem na suficie trzeba precyzyjnie wyznaczyć oś otworu. Przy rozmieszczaniu kilku opraw w jednym pomieszczeniu błąd nawet 10 mm w jednym otworze zaburza symetrię wizualną i wymusza korektę całego układu. Najpewniejsza metoda to napięty sznurek z pionu znacznie pewniejsza niż miarka przyłożona do ściany, która się ugina i oddaje błąd paralaksy.

W sufitach gipsowo-kartonowych otwór wycina się otwornicą o średnicy równej zewnętrznej średnicy kołnierza puszki. Puszka wsuwa się od dołu i zabezpiecza plastikowymi uchwytami zaciskowymi, które rozginają się za płytą G-K ten mechanizm nazywa się mocowaniem do „cienkich ścian" i działa na zasadzie klina: im silniej obraca się śrubę, tym bardziej haczyk odpycha się od spodniej powierzchni płyty, tworząc siłę docisku skierowaną równolegle do osi oprawy.

Montaż w betonie to zupełnie inna historia i zdecydowanie bardziej wymagające środowisko. Puszki montuje się tu najczęściej przed zalewaniem stropu mocuje do szalunku lub zbrojenia za pomocą prętów dystansowych, tak żeby po związaniu betonu górna krawędź obudowy wystawała dokładnie na poziom wykończonej powierzchni sufitu. Odchylenie o kilka milimetrów w górę sprawia, że puszka wymaga gruntownego szlifowania krawędzi, a odchylenie w dół zmusza do stosowania obszernych tulei wyrównawczych, które zakrywają szczelinę, ale obniżają estetykę.

W systemach betonowych stosowanych przy zalewaniu stropów monolitycznych puszki powinny być wypełnione pianką montażową lub blokowane zaślepką fabryczną, żeby beton nie dostał się do wnętrza obudowy. Mleczko cementowe, które wnika przez każdą szczelinę, wiąże się z tworzywa PA tworząc twarde złogi po związaniu betonu ich usunięcie bez ryzyka uszkodzenia obudowy jest praktycznie niemożliwe. To jeden z tych problemów, o których nikt nie mówi przed montażem, a który potrafi zdyskwalifikować cały element.

Przewody należy wprowadzać do puszki przez dedykowane membrany gumowe lub dławnice PG, bo proste przeprowadzenie kabla przez otwór w ściance bez uszczelnienia niszczy izolację mechaniczną przewodu w miejscu krawędzi. Ostrza krawędzi otworu działają jak nóż przy każdej zmianie temperatury instalacja rozszerza się i kurczy, co przez lata powoduje przetarcie powłoki PVC przewodu i powstanie zwarcia w miejscu, które jest bardzo trudne do zlokalizowania bez pełnego demontażu sufitu.

Przed ostatecznym zamknięciem sufitu zawsze sprawdź, czy puszka nie ma luzów w osi pionowej ruch oprawy pod ciężarem jest jednym z najczęstszych powodów interwencji elektrycznych w pierwszym roku po remoncie. Luz równy nawet 2 mm to przy sprężynach montażowych różnica między pewnym dokiem a stałym problemem.

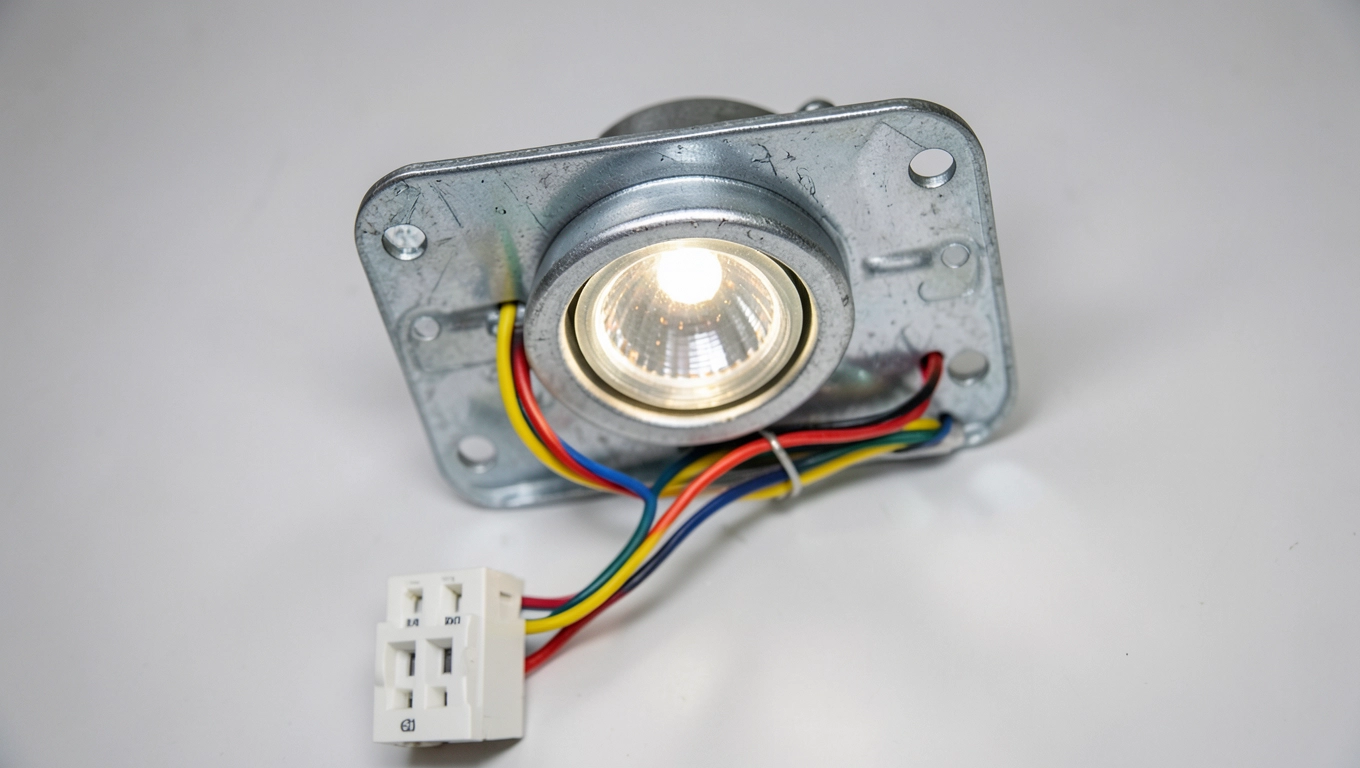

Bezpieczeństwo i normy instalacyjne przy puszkach halogenowych

Norma, od której wszystko się zaczyna, to PN-EN 60670-1 dokument definiujący wymagania mechaniczne, elektryczne i termiczne dla obudów montażowych do instalacji stałych napięcia do 1000 V AC. Puszka niespełniająca tej normy nie jest nielegalnym produktem na rynku detalicznym, ale jej zastosowanie w instalacji, która podlega odbiorowi przez uprawnionego elektryka, może skutkować nakazem wymiany na etapie kontroli i to na koszt wykonawcy, nie inwestora.

Separacja termiczna puszki od materiałów izolacyjnych to wymóg, który przy budownictwie energooszczędnym nabrał szczególnego znaczenia. Nad stropem z wełną mineralną lub wdmuchiwanymi kulkami celulozy oprawa halogenowa tworzy strefę ciepła, a izolacja działa jak kołdra, która tę temperaturę zatrzymuje. Bez puszki z dedykowaną osłoną termoodporną, która odgradza sekcję oprawy od warstwy izolacji, temperatura za reflektorem przekracza dopuszczalne 90°C i wkracza w obszar powolnego tlenia się materiałów organicznych scenariusz, który nie kończy się pożarem od razu, ale skraca żywotność izolacji do kilku lat.

Bezpieczeństwo dotykowe, definiowane jako ochrona przed dotykiem do elementów pod napięciem, realizuje puszka przez tak zwaną klasę ochrony IPXXB. Litera B oznacza, że palec o standardowej średnicy 12 mm nie może dotknąć żadnej żywej części wewnątrz obudowy to wymóg minimalny dla każdej instalacji dostępnej dla osób bez przeszkolenia elektrycznego. Jeśli puszka ma nadmiarowy otwór po złamanej membranie lub źle przyciętym przepuście, wymóg IPXXB przestaje być spełniony i instalacja formalnie nie nadaje się do odbioru.

Uziemienie metalowych elementów obudowy to obowiązek, który wynika z normy PN-IEC 60364-4-41 dotyczącej ochrony przed porażeniem. Gdy stosuje się stalowe puszki, konieczne jest podłączenie żyły ochronnej PE do zaciskowej lub śrubowej końcówki wewnątrz obudowy nie przez dorywczy kontakt z metalowym kołkiem, bo korozja i luz mechaniczny w ciągu kilku lat zerują rezystancję tej ścieżki do wartości uniemożliwiających zadziałanie bezpiecznika przy zwarciu. Potencjał na puszce metalowej bez prawidłowego uziemienia to realny wyrok śmierci dla każdego, kto nieświadomie dotknie odsłoniętego kołnierza oprawy.

Przy projektowaniu instalacji oświetleniowych w budynkach wielorodzinnych powyżej czterech kondygnacji co wynika z Warunków Technicznych Jakim Powinny Odpowiadać Budynki (WT 2022) stosowanie obudów montażowych z certyfikatem odporności ogniowej klasy minimum E30 staje się obowiązkowe w częściach wspólnych. Certyfikat E30 oznacza, że obudowa zachowuje szczelność i integralność przez 30 minut od momentu wybuchu pożaru, co daje czas ewakuacyjny zgodny z projektem ochrony ppoż.

Kontrola szczelności instalacji po montażu puszek halogenowych w sufitach przeprowadza się metodą blower door różnicą ciśnień sprawdza się, czy przejścia przez strop tworzą niekontrolowane mosty powietrzne. Każda puszka bez fabrycznego uszczelnienia krawędzi w certyfikowanych budynkach energooszczędnych (klasa A lub A+) obniża wynik testu szczelności powietrznej n50 o wartość mierzoną w m³/h a to przekłada się bezpośrednio na wynik charakterystyki energetycznej budynku i wartość rynkową nieruchomości. Dobierając puszki, mało kto myśli o certyfikacie energetycznym budynku. A powinien bo to ten sam element montażowy, ta sama decyzja zakupowa.
