Oprawy halogenowe szklane – rodzaje i montaż

Kiedy urządzasz nowe mieszkanie albo odświeżasz oświetlenie w kuchni po raz trzeci z rzędu, bo poprzednie oprawy wyglądały tanio już po pierwszym miesiącu, wiesz jedno: tym razem ma być porządnie i ładnie jednocześnie. Szklane oprawy halogenowe to kategoria, która rzadko trafia na pierwsze strony magazynów wnętrzarskich, a mimo to co roku miliony instalatorów i właścicieli mieszkań sięga po nie jako rozwiązanie tak oczywiste, że aż niewidoczne - w dosłownym sensie tego słowa. Za tą niepozornością kryje się jednak precyzja inżynierska i materiałoznawcza, której większość kupujących nawet nie podejrzewa, przeglądając oferty na telefonie w sobotnie południe. A szczegóły decydują o tym, czy oprawa przepracuje pięć lat bez zająknięcia, czy zacznie żółknąć i kruszyć się przy pierwszej wymianie żarówki.

• Rodzaje opraw halogenowych szklanych
• Zalety szklanych opraw halogenowych
• Montaż opraw halogenowych szklanych
• Parametry opraw halogenowych szklanych
• Pytania i odpowiedzi o oprawach halogenowych szklanych

Rodzaje opraw halogenowych szklanych

Szklane oprawy halogenowe dzielą się na kilka wyraźnych grup konstrukcyjnych, a różnica między nimi to nie tylko kwestia estetyki - to odmienne zachowanie termiczne, inny sposób dystrybucji światła i inna logika montażowa. Najpopularniejsze są wpusty sufitowe, czyli oprawy montowane w wyfrezowanym otworze w suficie podwieszanym, których szkło tworzy jedyną widoczną część całej konstrukcji. Kiedy patrzysz na sufit w nowoczesnej kuchni lub łazience i widzisz jedynie gładką taflę szkła wtopioną w gips, masz właśnie do czynienia z tym typem. Dyskrecja estetyczna wynika tu z fizyki: oprawa chowa się w głąb, a szkło pełni funkcję zamknięcia optycznego i termicznego jednocześnie.

Oprócz wpustów okrągłych, które od dekad dominują w katalogach, coraz częściej stosuje się oprawy kwadratowe - szczególnie tam, gdzie linie sufitu i mebli tworzą geometryczny, minimalistyczny charakter wnętrza. Kwadratowe osłony ze szkła zachowują się optycznie tak samo jak okrągłe, jednak ich kąt odcięcia wiązki światła bywa nieznacznie różny ze względu na geometrię odbłyśnika. Jeśli w pomieszczeniu masz kafle 60×60 lub deski sufitowe układane w proste pasy, kwadratowa oprawa wchodzi w rytm podziałów architektonicznych i znika w nich naturalnie. To nie jest efekt przypadku - projektanci opraw dość dawno zorientowali się, że modularna architektura wnętrz wymaga modularnych źródeł światła.

Osobną kategorię stanowią oprawy podwójne - jedno gniazdo montażowe z dwiema komorami oświetleniowymi, zazwyczaj rozmieszczonymi symetrycznie pod wspólną ramą. Taki układ zwiększa strumień świetlny bez konieczności wiercenia dodatkowych otworów, co ma praktyczne znaczenie w sufitach z gęstym stelaźem lub przy ograniczonej liczbie wypustów elektrycznych w danej strefie. Podwójne oprawy halogenowe szklane sprawdzają się szczególnie nad blatami roboczymi i w ciągach kuchennych, gdzie równomierne doświetlenie płaszczyzny roboczej jest ważniejsze niż efektowna punktowość.

Powiązane tematy: Wymiana żarówki jak wyjąć oprawę halogenową z sufitu

Wśród opraw wpuszczanych warto oddzielić model z nieruchomą szybką od modelu z obrotowym gniazdem żarówki. Ten drugi pozwala skierować strumień pod kątem do 30-35 stopni od pionu, co z pozoru brzmi jak drobiazg, a w rzeczywistości zmienia charakter oświetlenia o tyle, że można osiągnąć efekt akcentowania ściany lub dzieła sztuki bez osobnych lamp dekoracyjnych. Szkło w oprawach orientowalnych jest zazwyczaj grubsze - minimum 4 mm hartowanej tafli - bo musi wytrzymać naprężenia wynikające ze zmieniającego się kąta nagrzewania przez żarówkę halogenową.

Nieco inną klasę stanowią oprawy natynkowe ze szklanym kloszem, montowane bezpośrednio na powierzchni sufitu lub ściany bez potrzeby wykonywania otworu. Ich zastosowanie jest szersze: sprawdzają się w pomieszczeniach bez sufitu podwieszanego, w korytarzach czy łazienkach z niskim stropem, gdzie wpust sufitowy nie jest możliwy technicznie. Szklany klosz natynkowy chroni żarówkę halogenową przed bezpośrednim kontaktem z wilgocią - kluczowy parametr w strefach mokrych, gdzie norma PN-EN 60598 wymaga minimalnej klasy szczelności IP44 dla opraw ściennych i sufitowych.

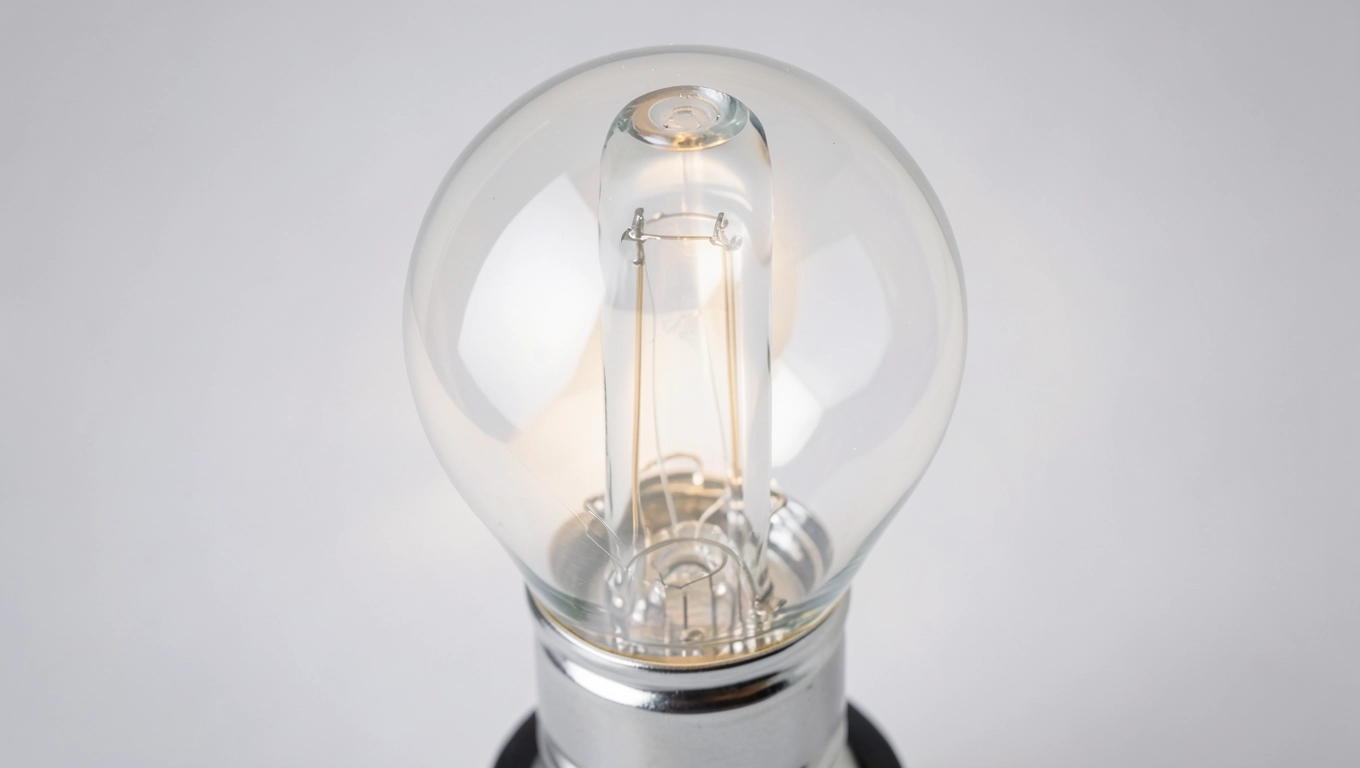

Zalety szklanych opraw halogenowych

Szkło hartowane, z którego wykonuje się osłony w tego typu oprawach, przeszło przez proces termicznej obróbki w temperaturze powyżej 620°C, a następnie gwałtowne schładzanie powietrzem. Ten zabieg zmienia strukturę naprężeń wewnętrznych w tafli: warstwy zewnętrzne ściskają rdzeń, co sprawia, że materiał staje się od trzech do pięciu razy odporniejszy na uderzenia niż zwykłe szkło float o tej samej grubości. Dla oprawy halogenowej ma to znaczenie czysto eksploatacyjne - podczas wymiany żarówki GU5.3 lub GU10 dłoń siłą rzeczy dotyka krawędzi szkła, a przez kilka lat robi to kilkanaście razy. Szkło hartowane amortyzuje tę codzienność bez pęknięć i odprysków, które w zwykłej tafli pojawiłyby się po pierwszym nieudanym manewrze.

Przeczytaj również: Demontaż oprawy halogenowej

Odporność na zarysowania to druga cecha, której nie widać przy zakupie, a której brakuje dotkliwie po roku. Szkło w skali twardości Mohsa osiąga wartość 6-7, co plasuje je wyraźnie powyżej większości tworzyw sztucznych używanych w tańszych oprawach - poliamidy i poliwęglany mieszczą się zazwyczaj w przedziale 2-4. Konsekwencja jest prosta: szklana osłona oprócz wazeliny do gwintów i letniego ściereczki nie potrzebuje żadnej konserwacji przez lata, podczas gdy akrylowy odpowiednik matowieje od ściernych detergentów po kilku sezonach i zaczyna rozpraszać światło w sposób, który nigdy nie był zamierzony przez konstruktora oprawy.

Stabilność termiczna szkła hartowanego przy halogenach to argument, który bywa pomijany w opisach produktów, a ma fundamentalne znaczenie dla bezpieczeństwa. Żarówka halogenowa GU10 o mocy 50 W wytwarza w bańce temperaturę rzędu 250-300°C i emituje znaczącą ilość promieniowania podczerwonego. Osłona ze szkła hartowanego przenosi to ciepło inaczej niż tworzywa sztuczne: nie kumuluje go w strukturze, nie odkształca się ani nie emituje lotnych związków organicznych pod wpływem długotrwałego nagrzewania. Rozwiązania z tworzyw sztucznych niejednokrotnie tracą pierwotny kształt już po kilku miesiącach intensywnej eksploatacji, co powoduje nieszczelność oprawy i może prowadzić do przedwczesnego uszkodzenia źródła światła.

Estetyka szklanych wpustów halogenowych wynika bezpośrednio z właściwości materiału, a nie z projektowego comprmisu. Szkło przepuszcza światło z minimalnym rozproszeniem własnym - współczynnik transmisji świetlnej zwykłej tafli bezbarwnej wynosi 88-92%, a szkła antyrefleksyjnego przekracza nawet 98%. Żarówka halogenowa, znana z doskonałego odwzorowania barw (indeks Ra zbliżony do 100), zachowuje ten walor właśnie dlatego, że szklana osłona nie filtruje i nie zniekształca widma. Porównaj to z mlecznym dyfuzorem z tworzywa, który obniża Ra do poziomu 70-80 i spłaszcza kolory ścian i mebli w sposób, który trudno opisać słowami, ale który natychmiast widać gołym okiem.

Podobne artykuły: Jak wyjąć żarówkę halogenową z oprawy

Argumentem o charakterze praktycznym jest też łatwość czyszczenia - i tu kryje się pewna subtelność, którą instalatorzy znają z codziennej pracy. Szkło nie ma porowatości na poziomie mikroskopowym, więc tłuszcz z kuchennych oparów, kurz i spaliny nie adhezyjnie wiążą się z powierzchnią tak mocno jak z porowatymi tworzywami. Wilgotna szmatka usuwa zabrudzenia w jednym ruchu bez detergentów, co przekłada się na trwałość powłoki ochronnej oprawy i zachowanie pełnej transmisji świetlnej przez cały okres eksploatacji. W kuchniach z intensywnym gotowaniem różnica między oprawą szklaną a plastikową jest widoczna już po kilku tygodniach.

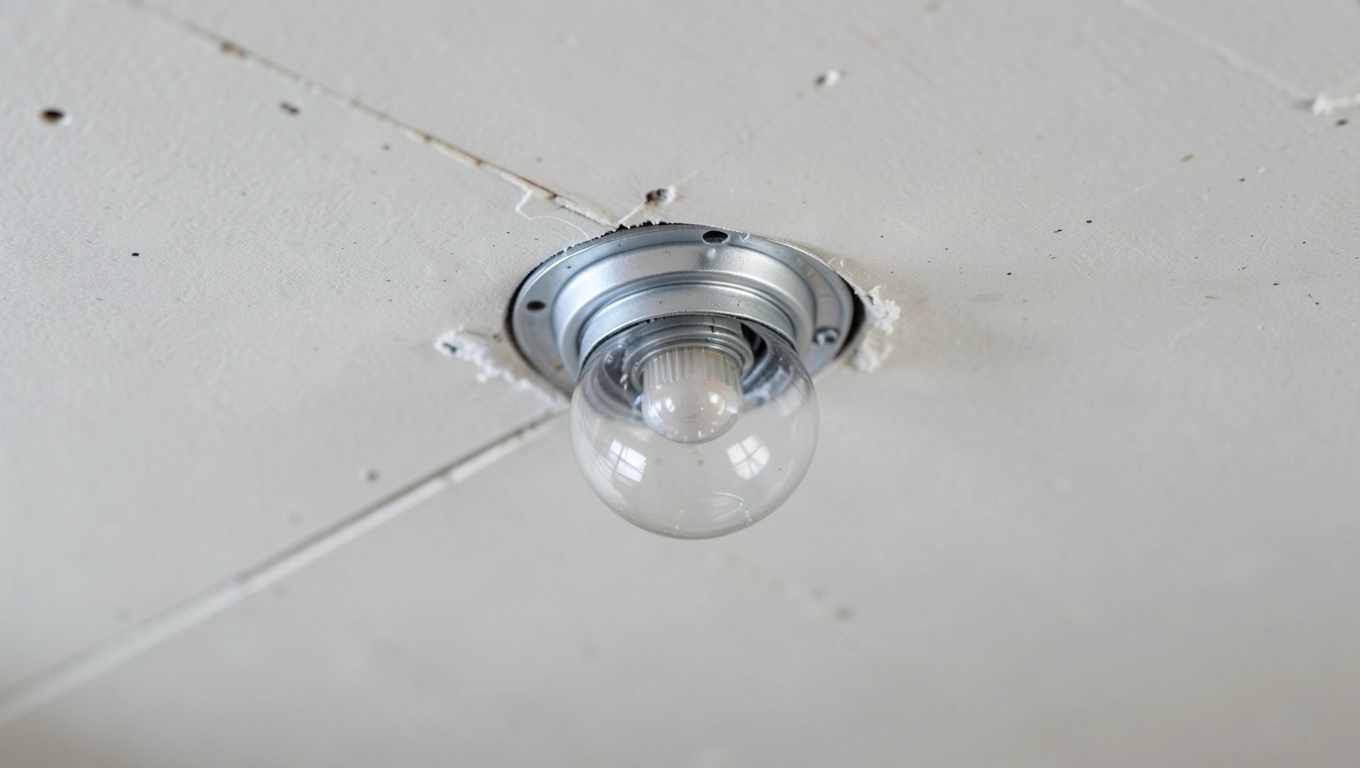

Montaż opraw halogenowych szklanych

Przed przystąpieniem do montażu kluczowe jest upewnienie się, że sufit podwieszany ma wystarczającą głębokość na bryłę oprawy - standardowe wpusty halogenowe wymagają przestrzeni od 60 do 120 mm za płytą gipsową, zależnie od modelu i średnicy gniazda żarówki. Jeśli głębokość jest niewystarczająca, metalowy korpus oprawy oprze się o stelaż i nie będzie można go prawidłowo zatrzasnąć, a sprężyny mocujące stracą kontakt z płytą, co prowadzi do obluzowania i wibracji podczas eksploatacji. Warto zmierzyć tę przestrzeń przed zakupem, a nie po - wymiana sufitu podwieszanego jest kosztowna i zbędna, jeśli tylko wybrałoby się model o odpowiedniej głębokości montażowej.

Powiązane tematy: jak wyjąć oprawę halogenową

Otwór w suficie wierci się koronką o średnicy zaleconej przez producenta oprawy - najczęściej 68 mm lub 75 mm dla opraw okrągłych, i 68×68 mm bądź 80×80 mm dla kwadratowych. Precyzja otworu ma tu podwójne znaczenie: za duży otwór sprawi, że krawędź szklanej osłony nie przykryje szczeliny i powstanie widoczna luka między oprawą a sufitem; za mały zmusi do poszerzania koronką, co w płytach gipsowo-kartonowych grubości 12,5 mm łatwo skończy się wykruszeniem krawędzi. Producenci opraw zwykle podają wymiary otworu z tolerancją +2/−0 mm - warto trzymać się tej tolerancji, a nie improwizować.

Przed wierceniem w suficie podwieszanym zawsze sprawdź przebieg instalacji elektrycznej i rur instalacyjnych za pomocą wykrywacza przewodów. Standardowe wiązki elektryczne w sufitach biegną zazwyczaj równolegle do krótszego wymiaru pomieszczenia, ale po remontach i przeróbkach reguła ta przestaje obowiązywać. Przypadkowe przebicie kabla to nie tylko spalony bezpiecznik - to realnie niebezpieczna sytuacja wymagająca interwencji elektryka.

Podłączenie elektryczne oprawy halogenowej szklany nie jest skomplikowane, ale wymaga przestrzegania kilku zasad wynikających z norm bezpieczeństwa. Oprawy na żarówki GU10 230 V podłącza się bezpośrednio do instalacji 230 V bez transformatora. Oprawy na żarówki GU5.3 12 V wymagają transformatora elektronicznego lub toroidalnego o mocy dobranej do sumarycznego obciążenia w danym obwodzie - transformator elektroniczny generuje mniej ciepła i jest lżejszy, jednak jest wrażliwy na minimalne obciążenie, poniżej którego zaczyna migotać lub nie startuje. Transformator toroidalny jest bardziej odporny na pracę przy częściowym obciążeniu, co ma znaczenie, gdy kilka opraw na jednym obwodzie jest tymczasowo wyłączonych.

Zobacz: Jak wyjąć oprawę halogenową z sufitu

Samo osadzenie oprawy w otworze odbywa się przez wciśnięcie korpusu metalowego sprężynami ku górze, aż do zatrzaśnięcia na krawędzi otworu. Mechanizm sprężynowy jest prymitywnie prosty i niezmiernie skuteczny: dwie lub trzy stalowe sprężyny rozciągają się po przeciśnięciu przez otwór i zaczepiają o górną powierzchnię płyty gipsowej, dociskając jednocześnie szklany pierścień oprawy od dołu. Siła docisku jest na tyle duża, że oprawa nie rusza się nawet przy intensywnym użytkowaniu, a na tyle kontrolowana, że nie uszkadza kruchej płyty gipsowo-kartonowej. Oprawa wyjmuje się z otworu za pomocą specjalnego haczyka lub cienkich szczypiec do sprężyn - żadnego niszczenia sufitu, żadnych śrub.

Po osadzeniu oprawy i zamontowaniu żarówki niezbędna jest kontrola temperatura pracy przez pierwsze kilkanaście minut. Jeśli szklana osłona robi się wyraźnie ciepła w dotyku przy żarówce halogenowej 50 W, to normalne zjawisko i nie wskazuje na żaden problem. Niepokojącym sygnałem jest natomiast silny zapach spalenizny lub przebarwienie szkła po kilku godzinach - może to oznaczać, że przestrzeń wentylacyjna za oprawą jest niewystarczająca albo że zainstalowana żarówka ma wyższą moc niż dopuszcza producent. Szklane oprawy halogenowe są zazwyczaj oznaczone maksymalną mocą 35 W lub 50 W dla halogenu - przekroczenie tego limitu skraca żywotność całej oprawy, nie tylko żarówki.

Parametry opraw halogenowych szklanych

Podstawowym parametrem, który determinuje dobór oprawy do pomieszczenia, jest kąt rozsyłu światła - wartość wyrażona w stopniach, określająca jak szeroko żarówka halogenowa rozprowadza strumień. Żarówki reflektorowe MR16 i PAR16 dostępne są w wersjach 24°, 36° i 60°, przy czym im mniejszy kąt, tym bardziej skupiony stożek światła i tym ostrzejsze cienie. Oprawa szklana nie zmienia tego kąta - szkło bezbarwne jest optycznie bierne - ale ważne jest dopasowanie kąta do wysokości pomieszczenia i jego funkcji. W salonie z wysokim sufitem na planie 3,5 m żarówka 24° daje efektowny snop światła akcentujący punkt w przestrzeni; ta sama żarówka w niskiej kuchni 2,5 m stworzy nieprzyjemną plamę i głębokie cienie na blatach.

Klasa szczelności IP jest parametrem krytycznym w łazienkach i kuchniach, a jej interpretacja często sprawia trudność. Cyfra dziesiątek w oznaczeniu IP opisuje ochronę przed ciałami stałymi (pył, zanieczyszczenia), cyfra jedności - ochronę przed wodą. IP44 oznacza ochronę przed ciałami stałymi powyżej 1 mm i przed zachlapaniem z każdego kierunku, co jest minimum wymaganym przez normę PN-HD 60364-7-701 w strefie 2 łazienkowej (od 0,6 m do 1,2 m od wanny lub prysznica). Strefa 1 (bezpośrednio nad wanną lub kabiną prysznicową) wymaga IP45 lub wyżej, a strefa 0 (wnętrze wanny) - IP67. Szklana osłona sama w sobie jest wodoodporna, ale uszczelnienie między szkłem a ramką metalową decyduje o rzeczywistej klasie IP całej oprawy - producent deklaruje tę wartość dla zmontowanego produktu, nie dla samego szkła.

Wymiary montażowe tworzą trójkę parametrów: średnica zewnętrzna (lub wymiar zewnętrzny w oprawach kwadratowych), średnica otworu montażowego i głębokość montażowa. Typowe oprawy okrągłe mają średnicę zewnętrzną 92-100 mm, otwór montażowy 68-75 mm i głębokość 60-80 mm. Różnica między średnicą zewnętrzną a otworem montażowym wyznacza szerokość zachodzącej na sufit "kołnierzy" - im szersza, tym bardziej tolerancyjna na niedokładności wywiercenia otworu, ale tym bardziej widoczna na suficie. Oprawy z cienkim kołnierzem 8-10 mm wyglądają elegancko, jednak wymagają precyzyjnego otworu, bo każde odchylenie jest widoczne. Oprawy z szeroką ramką 15-18 mm maskują drobne błędy, ale dominują optycznie na gładkim suficie.

Planując rozmieszczenie opraw halogenowych szklanych w suficie, przyjmij jako punkt wyjścia zasadę, że odległość między środkami opraw powinna wynosić 0,8-1× wysokość pomieszczenia. Przy suficie na 2,6 m oznacza to siatkę punktów co 200-260 cm, co przy żarówkach 36° zapewni równomierne nakładanie się stożków świetlnych bez ciemnych stref między nimi. Jeśli planujesz akcentowanie ścian lub mebli - zmniejsz kąt rozsyłu i przesuń skrajne oprawy bliżej ściany, maksymalnie 30-40 cm od jej powierzchni.

Ceny szklanych opraw halogenowych zaczynają się już od kilkunastu złotych za sztukę w przypadku podstawowych modeli wpuszczanych z prostą ramką i standardowym szkłem bezbarwnym. Wyższy przedział cenowy - od 40 do 100 złotych - obejmuje oprawy ze szkłem antyrefleksyjnym lub barwionym (złoto, nikiel, matowe), z orientowalną głowicą lub z podwyższoną klasą szczelności IP54 i wyżej. Różnica między tanim a drogim modelem rzadko leży w samym szkle, które jest surowcem stosunkowo prostym do produkcji - leży w precyzji wykonania metalowego korpusu, jakości styków elektrycznych i dokładności uszczelnienia. Luźne styki elektryczne w oprawie halogenowej pracującej przy prądzie 3-5 A generują lokalne nagrzewanie się złącza, co prowadzi do utleniania miedzi i stopniowego wzrostu rezystancji - efekt jest niewidoczny przez miesiące, ale skraca żywotność oprawy w sposób, który trudno powiązać z pierwotną przyczyną.

Liczba opraw na jeden obwód elektryczny to parametr, który planujący oświetlenie często pomijają do momentu, gdy instalator odmawia podłączenia. Maksymalne obciążenie obwodu oświetleniowego w instalacji domowej wynosi standardowo 10 A przy bezpieczniku B10, co przy napięciu 230 V daje 2300 W dostępnej mocy. Przy halogenach 50 W oznacza to teoretycznie 46 opraw na jednym obwodzie - ale praktycy elektryki zalecają obciążenie do 70% nominalnej wartości bezpiecznika, co ogranicza tę liczbę do około 32. W nowoczesnych instalacjach z halogenu coraz częściej przechodzi się na żarówki LED GU10, które przy tym samym strumieniu świetlnym pobierają 7-9 W zamiast 50 W - i nagle jeden obwód obsługuje znacznie większą liczbę punktów świetlnych bez żadnych zmian w okablowaniu.
