Kabel do halogenów LED: jaki przekrój dla 230 V i 12 V

Nasz zespół lazienki l Aktualizacja: 21 października 2026 r.

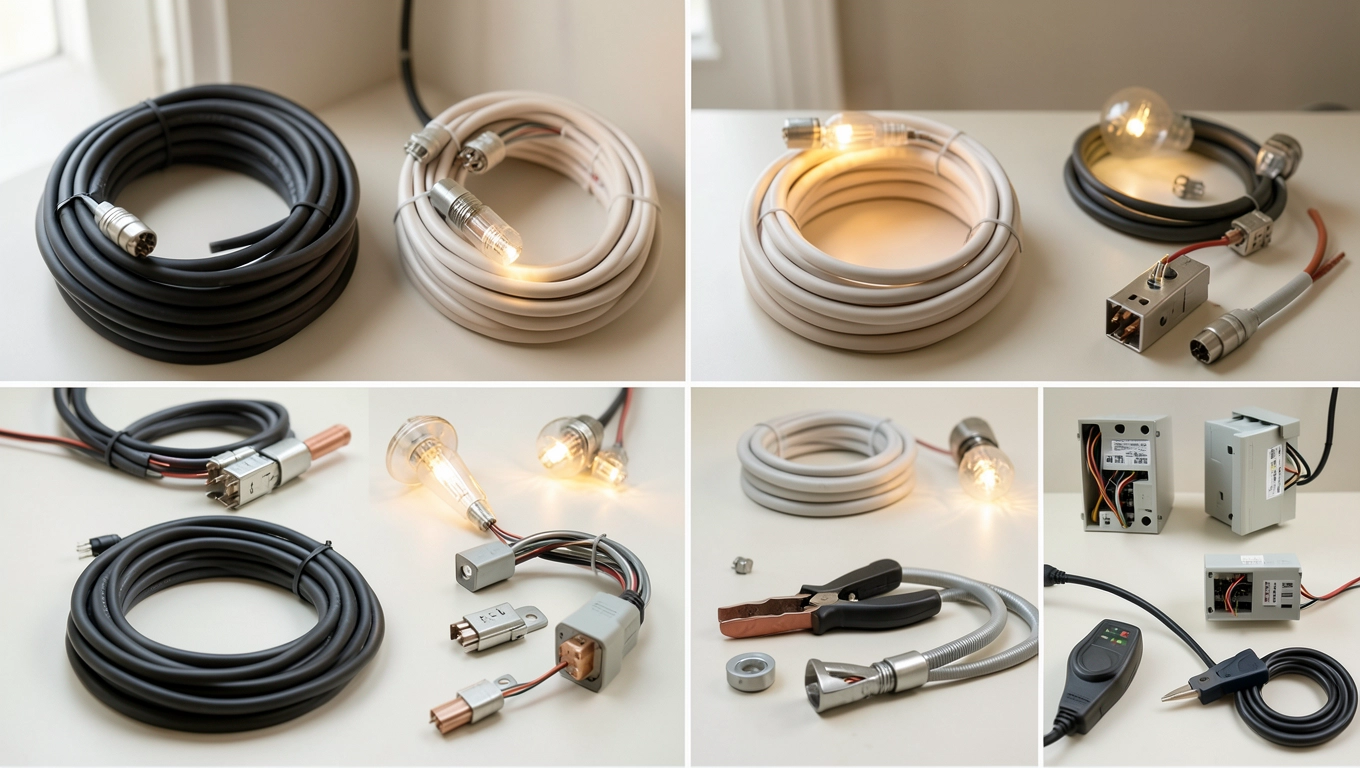

Kabel do halogenów LED dobiera się przede wszystkim do napięcia: oprawy 230 V zasila się zwykle miedzianym przewodem 3 × 1,5 mm² z żyłą fazową, neutralną i ochronną, a przy halogenach LED 12 V przekrój wynika z prądu i długości odcinka od zasilacza do ostatniej oprawy. Krótkie przyłącze 12 V do pojedynczej lampy może mieć 0,75 mm², ale przy 100 W na trasie 5 m nawet 2,5 mm² traci prawie 5% napięcia. Poniżej znajdziesz tabelę spadków napięcia, wzór do własnych obliczeń, zasady podłączania i najczęstsze błędy.

kabel do halogenów led

Jaki kabel do halogenów LED 230 V?

Do halogenów LED zasilanych bezpośrednio z sieci 230 V stosuje się trójżyłowy przewód instalacyjny, najczęściej o przekroju 1,5 mm². Tak opisuje to poradnik Elhurt-Elmet o kablu do halogenów LED 230V: o doborze decydują moc opraw, długość trasy i sposób montażu, a żyła ochronna PE ma znaczenie zwłaszcza przy oprawach z metalową obudową. Zbyt mały przekrój grozi nagrzewaniem przewodu, spadkami napięcia i krótszą żywotnością źródeł światła.

Ten sam przekrój wskazują elektrycy w wątku elektroda.pl o kablu do halogenów ledowych na sufit. Pytanie dotyczyło dziesięciu opraw po 8 W w kuchni, czyli łącznie 80 W i około 0,35 A przy 230 V: odpowiadający uznali, że 3 × 1,5 mm² wystarcza, a 3 × 2,5 mm² to zapas ponad potrzebę. Żyłę ochronną podłącza się do zacisku ochronnego oprawy, jeśli jest ona wykonana w I klasie ochronności.

Gdy oprawy siedzą w suficie podwieszanym lub zabudowie, liczy się też odporność izolacji na temperaturę: źródła LED grzeją się mniej niż tradycyjne halogeny, ale w zamkniętej przestrzeni temperatura nadal rośnie. Przewód prowadzi się tak, by nie dotykał silnie nagrzewających się elementów i nie był narażony na uszkodzenia mechaniczne.

Ile żył powinien mieć kabel do oświetlenia LED?

Trzy żyły wystarczą, gdy wszystkie oprawy włączasz jednym klawiszem; cztery lub pięć żył prowadzi się wtedy, gdy oświetlenie ma być podzielone na dwie lub trzy sekcje. Poradnik Abanet o kablach do oświetlenia LED opisuje przewód 3-żyłowy (fazowy, neutralny, ochronny), 4-żyłowy z dwiema żyłami fazowymi pod łącznik świecznikowy i 5-żyłowy z trzema żyłami fazowymi. Ten sam materiał podaje 1,5 mm² jako najczęstszy przekrój przewodów do lamp LED i 2,5 mm² dla obwodów gniazd.

Przewód do halogenów LED 230 VLiczba żyłTypowy przekrój w oświetleniuKiedy stosować
3-żyłowy3 (L, N, PE)1,5 mm²jeden obwód, jeden klawisz łącznika
4-żyłowy4 (2 × L, N, PE)1,5 mm²dwie sekcje, łącznik świecznikowy
5-żyłowy5 (3 × L, N, PE)1,5 mm²trzy sekcje sterowane osobno

Podział na sekcje lepiej zaplanować, zanim przewody znikną w ścianie: w wątku na elektroda.pl jeden z elektryków proponuje 4 × 1,5 mm² do punktów świetlnych właśnie po to, by sekcje można było wydzielić także później.

Sztywny czy giętki przewód do halogenów LED?

W instalacji stałej w ścianach i stropie standardem są sztywne przewody YDY, YDYp i YDYt, a giętkie przewody oponowe sprawdzają się na krętych trasach, na przykład w szafkach kuchennych. Według poradnika Abanet litera Y oznacza polwinit (powłokę i izolację żył), D sztywny miedziany drut, p wersję płaską, t wtynkową, a brak dodatkowej litery przewód okrągły. Giętkie odpowiedniki mają oznaczenia OMY, OMYp, OWY i OWYp: O to przewód oponowy, M mieszkaniowy, W warsztatowy.

Jaki kabel do lamp LED 12 V?

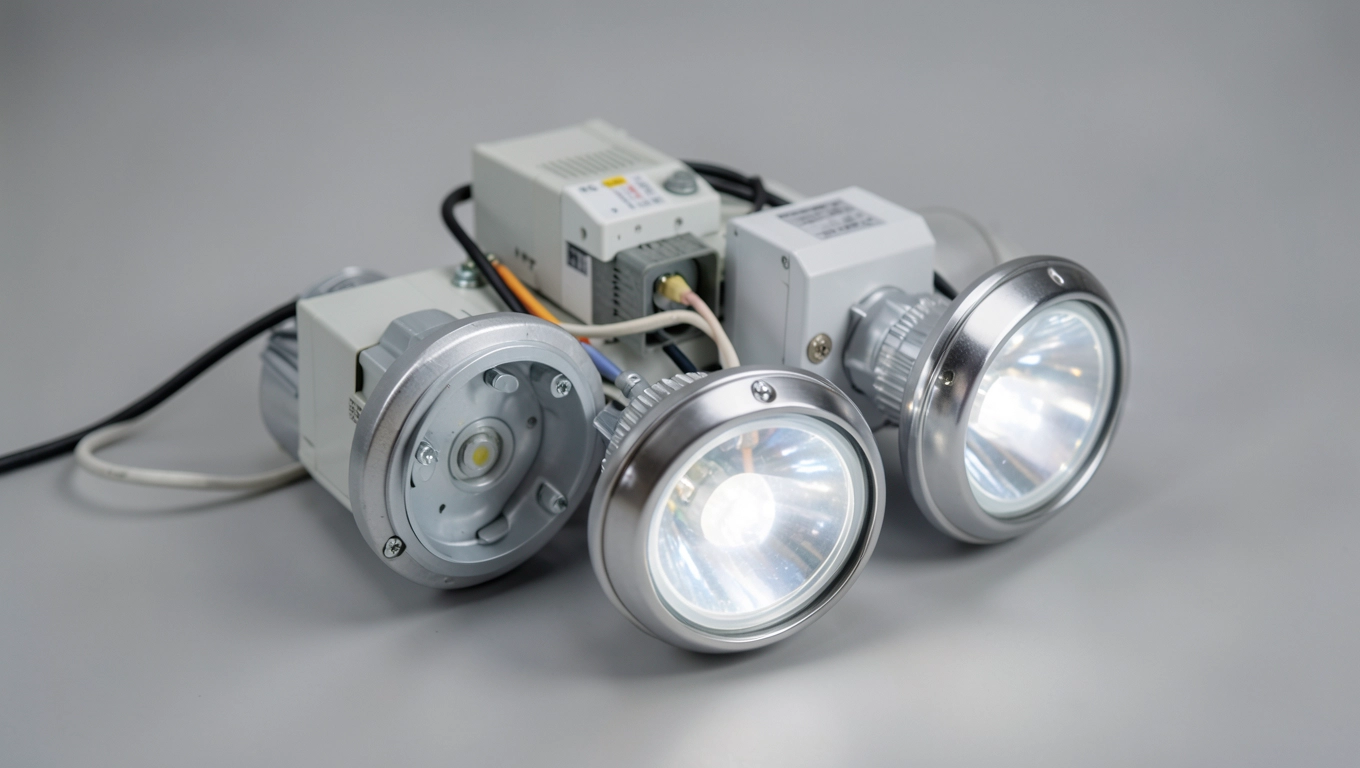

Po stronie 12 V, czyli między zasilaczem a halogenem LED, przekrój dobiera się do prądu i długości trasy, bo przy niskim napięciu o pracy oprawy decyduje spadek napięcia na przewodzie. Prąd liczysz ze wzoru I = P / U: halogeny LED o łącznej mocy 20 W pobierają przy 12 V około 1,7 A, a 100 W około 8,3 A, czyli ponad 19 razy więcej niż ta sama moc przy 230 V. W obwodzie niskonapięciowym prowadzi się dwie żyły zasilające, podobnie jak przy jednokolorowej taśmie LED.

Napięcie 12 V jest typowe dla opraw punktowych LED, ponieważ biała dioda pracuje przy około 3,0-3,6 V, a kilka diod połączonych szeregowo dobrze wykorzystuje takie zasilanie. Więcej przykładów dla tego napięcia zawiera poradnik jaki kabel do halogenów 12V.

Dlaczego przy 12 V przewód traci tak dużo napięcia?

Przy tej samej mocy prąd w obwodzie 12 V jest kilkanaście razy większy niż w 230 V, więc ten sam przewód traci proporcjonalnie dużo więcej napięcia. Przykład: oprawy 60 W na 4 m przewodu 1,5 mm² przy 12 V pobierają 5 A i tracą około 0,47 V, czyli 3,9% napięcia. Te same 60 W przy 230 V to około 0,26 A i spadek około 0,024 V, czyli 0,01%.

Za duży spadek napięcia objawia się różnicą jasności i barwy między oprawami, pulsowaniem przy niskich poziomach ściemniania i krótszą żywotnością diod.

Jaki przekrój przewodu 12 V przy danej mocy i długości?

Przy trasie do 2 m i mocy do 20 W wystarcza 0,75 mm²; przy 50 W na 5 m próg 3% spełnia dopiero 2,5 mm², a 100 W na 5 m przekracza go nawet przy 2,5 mm². Tabela pokazuje spadek napięcia w woltach i procentach napięcia 12 V.

Moc opraw [W]Prąd przy 12 V [A]Trasa w jedną stronę [m]0,75 mm²1,5 mm²2,5 mm²
201,720,16 V (1,3%)0,08 V (0,7%)0,05 V (0,4%)
201,750,39 V (3,2%)0,19 V (1,6%)0,12 V (1,0%)
504,220,39 V (3,2%)0,19 V (1,6%)0,12 V (1,0%)
504,250,97 V (8,1%)0,49 V (4,1%)0,29 V (2,4%)
1008,320,78 V (6,5%)0,39 V (3,2%)0,23 V (1,9%)
1008,351,94 V (16,2%)0,97 V (8,1%)0,58 V (4,9%)

Wyliczenia przyjmują przewód miedziany i całą moc skupioną na końcu trasy, więc przy oprawach rozłożonych wzdłuż przewodu realny spadek jest mniejszy. Dwukrotnie większy przekrój zmniejsza spadek o połowę, a dwukrotnie dłuższa trasa lub dwukrotnie większa moc go podwaja. Progi 3% i 5% traktuj jako orientacyjne; dopuszczalną tolerancję napięcia zasilania podaje producent oprawy lub zasilacza.

Jak policzyć spadek napięcia dla własnej trasy?

Spadek napięcia liczy się ze wzoru ΔU = (2 × L × I × ρ) / S, gdzie L to długość trasy w jedną stronę w metrach, I prąd w amperach, ρ rezystywność miedzi 0,0175 Ω·mm²/m, a S przekrój żyły w mm². Mnożnik 2 uwzględnia drogę prądu do oprawy i z powrotem. Wynik dzielisz przez 12 V i mnożysz przez 100, żeby dostać procent.

Ten sam wzór pozwala policzyć maksymalną długość: dla 100 W (8,3 A) i przewodu 1,5 mm² próg 5% (0,6 V) wypada przy około 3,1 m, a próg 3% (0,36 V) przy około 1,9 m. Przy dłuższych odcinkach lepiej podzielić oprawy na dwa lub trzy krótsze obwody z osobnymi zasilaczami: każdy pracuje wtedy z mniejszymi stratami, a awaria jednego zasilacza nie wyłącza całego oświetlenia w pomieszczeniu. Do wyniku dochodzi rezystancja złączy, dlatego luźne połączenie pogarsza sytuację nawet przy dobrze dobranym przekroju.

Czy zasilacz do halogenów pasuje do LED?

Zasilacz pasuje do halogenów LED tylko wtedy, gdy jego napięcie wyjściowe, typ i moc odpowiadają danym oprawy; samo oznaczenie 12 V nie wystarcza. Halogeny LED występują w wersjach stałonapięciowych (CV) i stałoprądowych (CC), a te drugie wymagają zasilacza z ograniczeniem prądu wyjściowego. Moc zasilacza dobiera się z zapasem około 20% ponad sumę mocy podłączonych opraw, bo zasilacz ma dawać stabilne napięcie przy zmiennym obciążeniu.

Wymianę tradycyjnego źródła 12 V na diodowe omawia poradnik LED zamiast halogenu 12V.

Kabel do halogenów LED 12 V w samochodzie i do lamp roboczych

Przewody do dodatkowych lamp w pojazdach to osobna grupa: pracują przy dużym prądzie i w trudnych warunkach, więc mają większy przekrój niż przyłącza opraw sufitowych. Karta produktu Tech-LED z kablami 12V/30A podaje napięcie 12 V, prąd do 30 A, przekrój około 2,5 mm², miedziany przewodnik i izolację odporną na wilgoć, ścieranie i UV, z przeznaczeniem do samochodów, motocykli, maszyn roboczych, warsztatów i garaży. Przed zakupem takiego zestawu sprawdź, czy napięcie instalacji i prąd lamp mieszczą się w deklarowanych parametrach. Gotowe wiązki do lamp roboczych 12 V często mają w zestawie przekaźnik i włącznik.

Jaka długość i kolor przewodu do oprawy halogenowej?

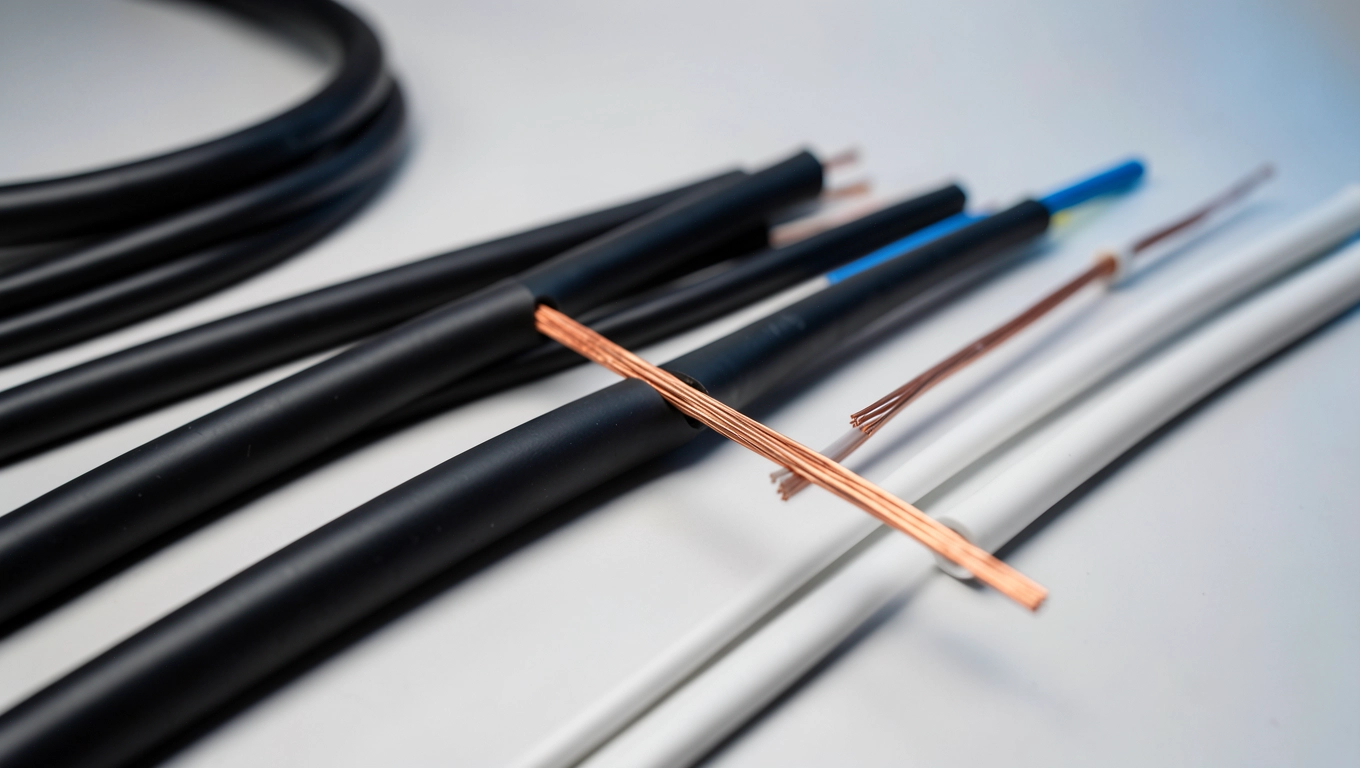

Fabryczne przewody przyłączeniowe do opraw halogenowych mają zwykle od 75 cm do 1,5 m, a najczęściej spotykany wariant to 750 mm. Długość zależy od odległości między zasilaczem lub puszką a otworem oprawy; wersje około 85 cm przydają się, gdy oprawa wymaga większego promienia ugięcia przewodu.

Ile metrów kabla potrzeba do instalacji w kuchni?

Nie ma jednej długości dla kuchni: zmierz trasę od rozdzielnicy lub zasilacza do każdej oprawy i dodaj zapas około 10 cm na każdy metr, jeśli przewód biegnie wzdłuż profili sufitu podwieszanego. Przy zasilaniu 12 V sprawdź dodatkowo w tabeli lub ze wzoru, czy najdłuższy odcinek nie daje zbyt dużego spadku napięcia. Nadmiaru przewodu nie zostawiaj w luźnych zwojach nad sufitem, tylko skróć go lub uporządkuj w puszce.

Czy kabel do halogenów LED musi mieć określony kolor?

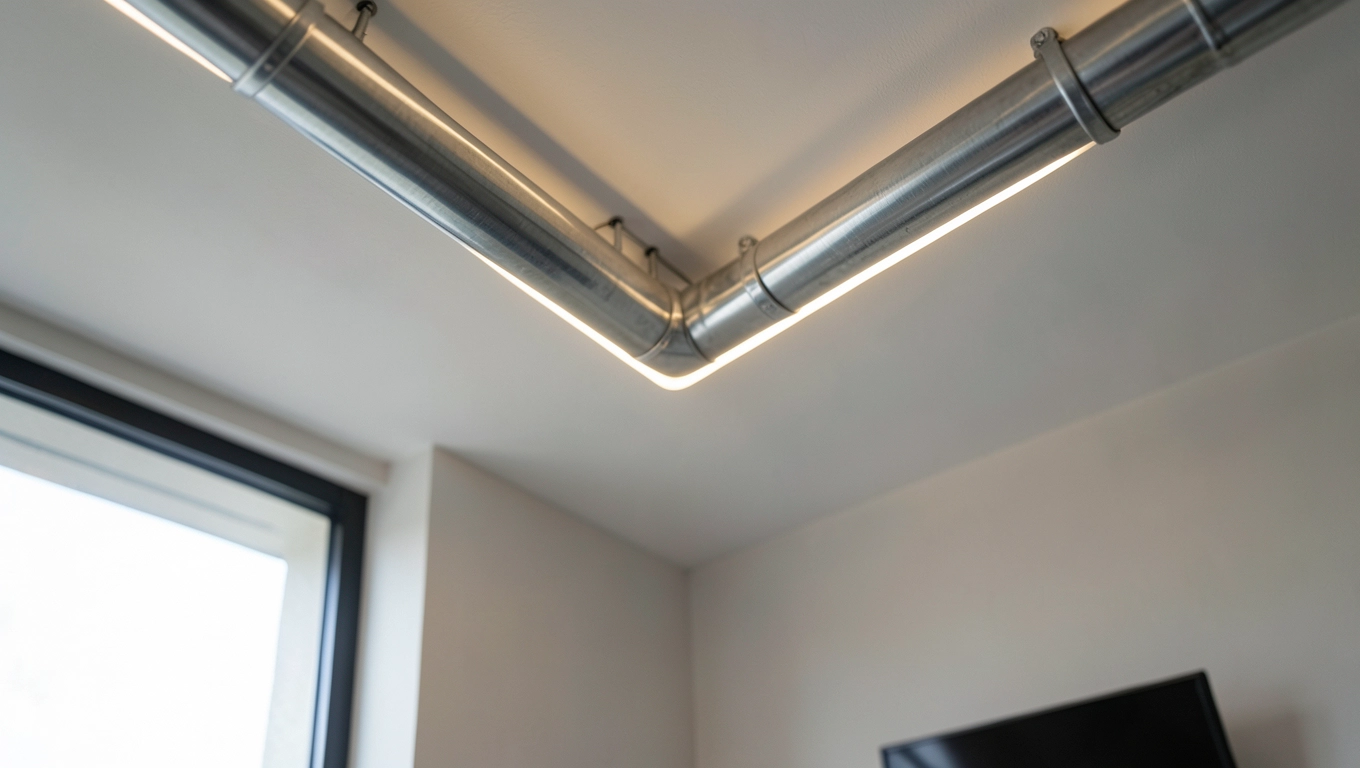

Nie, kolor powłoki nie zmienia parametrów elektrycznych przewodu; ma znaczenie tylko na odcinkach widocznych. Czarny przewód pasuje do wnętrz minimalistycznych z kontrastem czerni i bieli, a antracytowy maskuje się na tle ciemnych profili aluminiowych i płyt. Trzymaj się popularnych kolorów, bo łatwiej później dokupić brakujący odcinek.

Ważniejszy od koloru jest materiał powłoki. Kabel do halogenów ma najczęściej powłokę z elastycznego PVC, które przy długiej ekspozycji na słońce kruszeje, dlatego w miejscach nasłonecznionych lepiej sprawdzają się przewody z dodatkową warstwą z poliuretanu.

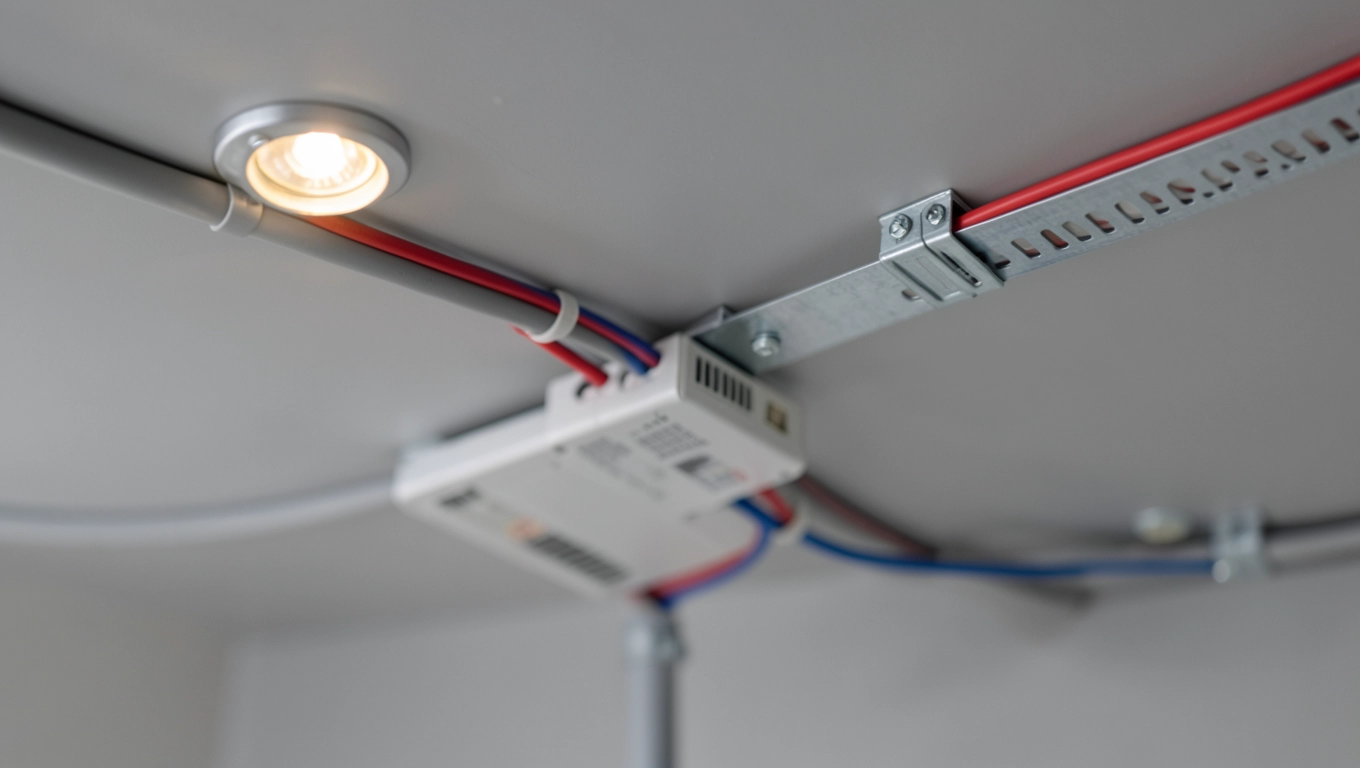

Jak podłączyć halogeny LED krok po kroku?

Najpierw odłącz zasilanie i sprawdź miernikiem brak napięcia, potem łącz przewody w złączkach dopasowanych do przekroju, a rozgałęzienia wykonuj w puszkach przyłączeniowych, nie pod pokrywą oprawy. Zasilacz 12 V daje napięcie bezpieczne pod względem porażeniowym, ale zwarcie na jego wyjściu może przegrzać zasilacz i w skrajnym przypadku spowodować pożar obudowy.

  1. Wyłącz obwód zasilający oprawy lub zasilacz i sprawdź miernikiem, że nie ma napięcia.
  2. Sprawdź klasę ochronności oprawy: w I klasie żyłę PE podłączasz do zacisku ochronnego, w II klasie (podwójna izolacja, symbol kwadratu w kwadracie) oprawa nie wymaga PE, ale trójżyłowy przewód 230 V zostawia rezerwę na inne oprawy.
  3. Dobierz przekrój: 3 × 1,5 mm² dla 230 V, a dla 12 V według prądu i długości z tabeli powyżej.
  4. Łącz przewody zaciskami śrubowymi lub złączkami wciskowymi przeznaczonymi do danego przekroju, na przykład 0,75 mm² lub 1,5 mm²; taśma izolacyjna nie zastępuje złączki.
  5. Przy wielu oprawach na jednym zasilaczu rozdzielaj przewody w puszkach przyłączeniowych, do których będzie dostęp przy konserwacji.
  6. Prowadź przewód bez ostrych zagięć, z promieniem gięcia co najmniej sześć razy większym od jego średnicy zewnętrznej, z dala od mocno nagrzewających się elementów.
  7. Po włączeniu zasilania sprawdź, czy wszystkie oprawy świecą równo i czy żadne połączenie się nie nagrzewa.

Jeśli nie masz doświadczenia z obwodami 230 V, podłączenie zasilacza do sieci zleć elektrykowi. Schematy dla pojedynczej oprawy zawiera poradnik jak podłączyć halogen LED.

Najczęstsze błędy przy doborze kabla do halogenów LED

Najwięcej usterek powodują kabel dobrany na styk, brak żyły ochronnej przy oprawie I klasy i zbyt cienki przewód na długim odcinku 12 V. Pierwsze dwa błędy wymienia też poradnik Elhurt-Elmet, dodając użycie przewodu nieprzystosowanego do prowadzenia w ścianie lub suficie.

  • Dobór przekroju dla 12 V tak samo jak dla 230 V: przy tej samej mocy i długości ten sam przewód traci przy 12 V kilkaset razy większy procent napięcia.
  • Jeden długi przewód do wszystkich opraw zamiast kilku krótszych obwodów z osobnymi zasilaczami.
  • Pominięcie żyły PE w przewodzie 230 V, przez co nie da się później prawidłowo podłączyć oprawy w I klasie ochronności.
  • Połączenia na skręcanie i taśmę izolacyjną: luźny styk ma opór przejściowy, który przy prądzie kilku amperów lokalnie grzeje i może stopić izolację.
  • Ostre zagięcia, które osłabiają żyły w miejscu zgięcia i z czasem prowadzą do przerwania.
  • Przewód pracujący blisko granicy obciążenia cieplnego: jego izolacja szybciej traci elastyczność.
  • Zwykła powłoka PVC w miejscu wystawionym na słońce.

Lista kontrolna przed zakupem kabla do halogenów LED

Przed zakupem kabla do halogenów LED ustal napięcie opraw, łączną moc i długość najdłuższej trasy; z tych trzech danych wynika przekrój i liczba żył.

  • Napięcie opraw: 230 V (zasilanie z sieci) czy 12 V (za zasilaczem).
  • Łączna moc opraw na obwodzie i prąd ze wzoru I = P / U.
  • Długość trasy w jedną stronę od rozdzielnicy lub zasilacza do najdalszej oprawy.
  • Przekrój: 1,5 mm² dla 230 V, dla 12 V według tabeli spadków napięcia.
  • Liczba żył: 2 po stronie 12 V, 3 dla 230 V, 4 lub 5 przy podziale na sekcje.
  • Rodzaj przewodu: sztywny YDY lub YDYp w ścianie, giętki OMY lub OWY na krętych trasach.
  • Klasa ochronności oprawy i obecność zacisku PE.
  • Warunki montażu: sufit podwieszany, zabudowa, wilgoć, słońce.
  • Zasilacz: napięcie, typ CV lub CC i moc z zapasem około 20%.
  • Złączki i puszki przyłączeniowe dopasowane do przekroju.
