Jaka otwornica pod halogeny sufitowe? Średnice i dobór

Do typowej stałej oprawy halogenowej na żarówkę o średnicy 50 mm (GU10, MR16) potrzebna jest otwornica 60-68 mm. Do oprawy ruchomej potrzebna jest otwornica 80-85 mm, a do oprawy wodoodpornej otwornica o około 10 mm większa niż do zwykłej. Małe oczka na żarówki 35 mm (GU11, MR11) wymagają otworu około 40-45 mm w wersji stałej. Te zakresy pomagają zaplanować zakupy, ale średnicę otwornicy zawsze wyznacza wymiar otworu podany w instrukcji konkretnej oprawy.

• Jaka otwornica pod halogen do oprawy stałej, ruchomej i wodoodpornej?
• Jaki otwór pod halogen sufitowy wyciąć?
• Jak dobrać otwornicę pod halogeny krok po kroku?
• Ile miejsca pod halogeny sufitowe trzeba zostawić nad płytą?
• Jakie narzędzia oprócz otwornicy przydadzą się przy montażu?
• Jak wyciąć otwór i zamontować oprawę w suficie podwieszanym?
• Najczęstsze błędy przy wycinaniu otworów pod halogeny
• Czy przy wymianie halogenów na LED trzeba wiercić nowe otwory?

Poradnik przyda się osobom, które same montują oczka w suficie podwieszanym z płyt gipsowo-kartonowych. Pomaga też ustalić, czy do wszystkich opraw w pomieszczeniu wystarczy jedna otwornica.

Jaka otwornica pod halogen do oprawy stałej, ruchomej i wodoodpornej?

Średnicę otwornicy dobierasz do rodzaju oprawy. Oprawa stała to zwykle 60-65 mm, a część poradników podaje 68 mm dla GU10. Oprawa ruchoma wymaga 80-85 mm, a wodoodporna około 70-75 mm w wersji stałej i 90-95 mm w ruchomej. Ruchome oczka potrzebują więcej miejsca, bo mają regulację kąta świecenia. Szczelne mają dodatkową uszczelkę, która zajmuje miejsce w otworze.

Według poradnika SMD-LED o średnicy otworu pod halogen stała oprawa na żarówkę 50 mm wymaga otworu około 60-65 mm, a ruchoma około 80-85 mm. Wodoodporna potrzebuje otworu o mniej więcej 10 mm większego niż zwykła oprawa. Ten sam poradnik podaje, że małe oczka na żarówki 35 mm (GU11, MR11) potrzebują około 40-45 mm w wersji stałej i około 63 mm w ruchomej.

Wartości w tabeli są przybliżone i opisują najpopularniejsze oprawy. Jeśli w jednym mieszkaniu łączysz różne modele, na przykład stałe oczka w salonie i szczelne w łazience, możesz potrzebować dwóch lub trzech otwornic o różnych średnicach.

Otwornica 60, 65 czy 68 mm do GU10?

Do stałego oczka na GU10 lub MR16 spotkasz dwa wymiary: 60-65 mm jako typowy zakres oraz 68 mm jako popularny rozmiar dla klasycznych opraw. Poradnik PerfekcyjnyKąt o wymiarach otworów pod halogeny wymienia oba wymiary i dla typowego halogenu GU10 wskazuje otwornicę 68 mm. Różnica między tymi wartościami wynosi od 3 do 8 mm, czyli więcej niż tolerancja około 1-2 mm, jaką zwykle dopuszczają producenci opraw. Dlatego przed zakupem otwornicy sprawdź wymiar w instrukcji lub na opakowaniu oprawy.

Jeśli wahasz się między dwiema średnicami, bezpieczniej wybrać mniejszą. Lekko za ciasny otwór można przeszlifować na krawędzi, a w za dużym oprawa będzie luźna i może się chwiać.

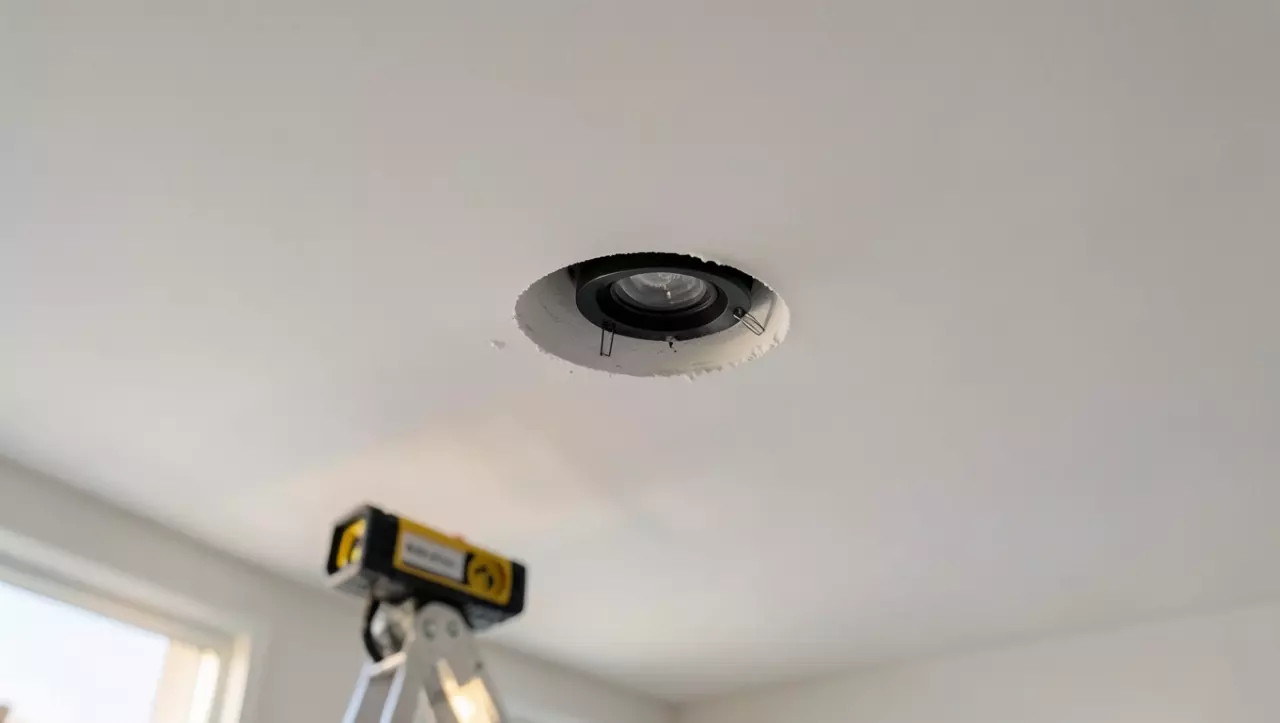

Jaki otwór pod halogen sufitowy wyciąć?

Otwór wycinasz według wymiaru z instrukcji oprawy, a nie według zewnętrznej średnicy jej ramki. Otwór jest zwykle minimalnie mniejszy od zewnętrznego obrysu oprawy, dzięki czemu oprawa dobrze się trzyma w płycie.

Sama oprawa jest wyraźnie większa od otworu. Oczka na żarówki 50 mm mają średnicę zewnętrzną od około 85 do nawet 130 mm, a małe oczka na żarówki 35 mm około 60-70 mm. Z tego wynika, że zmierzenie ramki kupionej oprawy nie powie Ci, jaką otwornicę wybrać.

Nie każdy otwór jest okrągły. Oprawy na dwie lub trzy żarówki wymagają wycięcia eliptycznego albo prostokątnego, przykładowo 150 x 68 mm lub 230 x 68 mm. Takiego kształtu nie wykonasz samą otwornicą, do tego służy wyrzynarka. Jeśli planujesz halogeny sufitowe podwójne, sprawdź wymiar wycięcia jeszcze przed zakupem narzędzi. Temat samych otworów rozwija też tekst jakie otwory pod halogeny.

Jak dobrać otwornicę pod halogeny krok po kroku?

Otwornicę kupuje się na końcu, po wyborze opraw, bo to model oprawy, a nie sama żarówka, wyznacza średnicę otworu. Poniższa kolejność pozwala uniknąć zakupu narzędzia w złym rozmiarze.

1. Wybierz i kup oprawy dla całego pomieszczenia.
2. Odczytaj z instrukcji lub karty produktu średnicę otworu montażowego oraz dopuszczalną tolerancję.
3. Ustal typ każdej oprawy: stała, ruchoma czy wodoodporna z uszczelką. Każdy z tych typów zwykle potrzebuje innej średnicy.
4. Policz, ile różnych średnic występuje w projekcie. Jedna otwornica wystarczy tylko wtedy, gdy wszystkie oprawy mają ten sam wymiar otworu.
5. Gdy wymiar z instrukcji wypada między dostępnymi rozmiarami otwornic, wybierz mniejszy i w razie potrzeby doszlifuj krawędź.
6. Sprawdź w opisie otwornicy, do jakiego materiału jest przeznaczona i czy pasuje do Twojej wiertarki.
7. Do opraw wielopunktowych zaplanuj wyrzynarkę zamiast otwornicy.

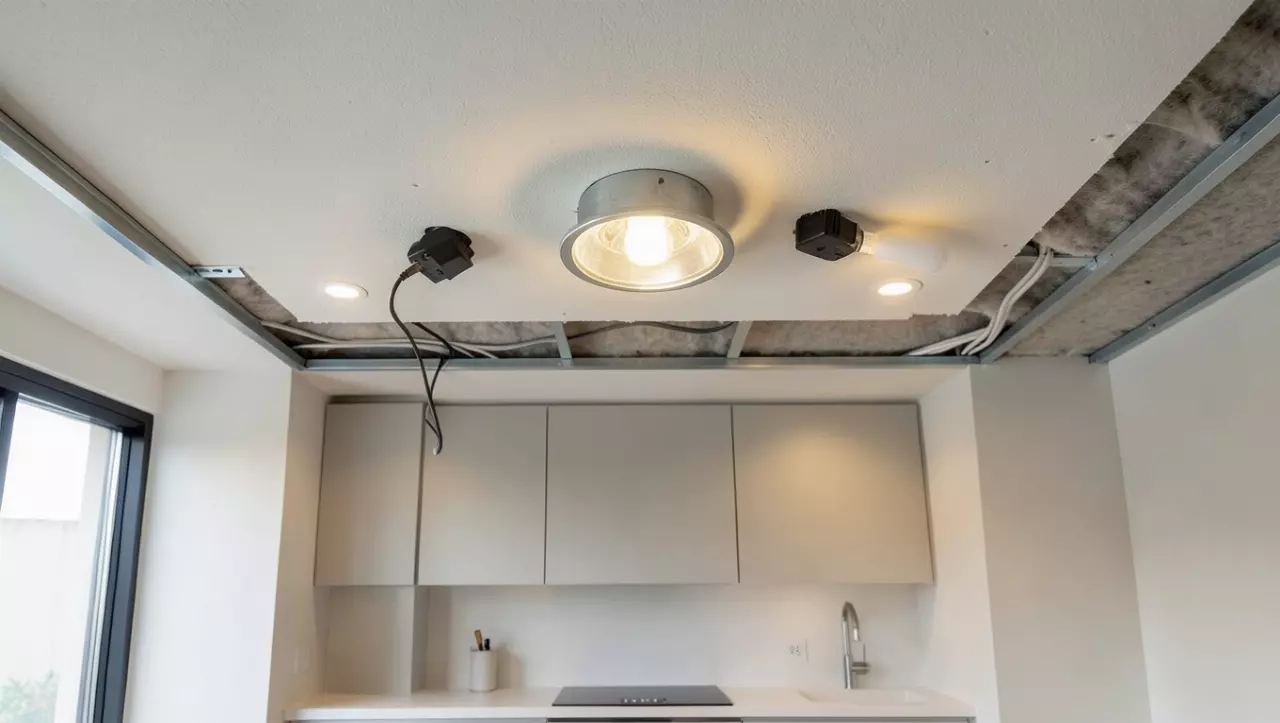

Ile miejsca pod halogeny sufitowe trzeba zostawić nad płytą?

Nad standardową oprawą halogenową trzeba zostawić co najmniej 50-80 mm wolnej przestrzeni. Jeśli używasz transformatorów, potrzebujesz też dodatkowego miejsca na ich ułożenie. Sama żarówka LED GU10 ma około 6 cm wysokości, a do tego dochodzi gniazdo montażowe. Liczy się więc wysokość całego zestawu, a nie tylko oprawy.

Zachowaj co najmniej 10-20 mm odstępu od materiałów łatwopalnych. Jeden z poradników zaleca ponadto co najmniej 10 cm wolnej przestrzeni nad sufitem ze względu na wentylację, zwłaszcza gdy źródła światła się nagrzewają.

Ile trzeba obniżyć sufit pod halogeny?

Nie ma jednej wartości obniżenia, która pasuje do każdej oprawy. Przestrzeń między stropem a płytą musi pomieścić oprawę z żarówką, gniazdo i ewentualny transformator. Z podanych wyżej wymiarów wynika, że rozsądnym punktem wyjścia do planowania jest około 10 cm wolnej przestrzeni, a przy wyższych oprawach więcej. Ostateczną wartość ustal dopiero po sprawdzeniu wysokości wybranej oprawy u producenta.

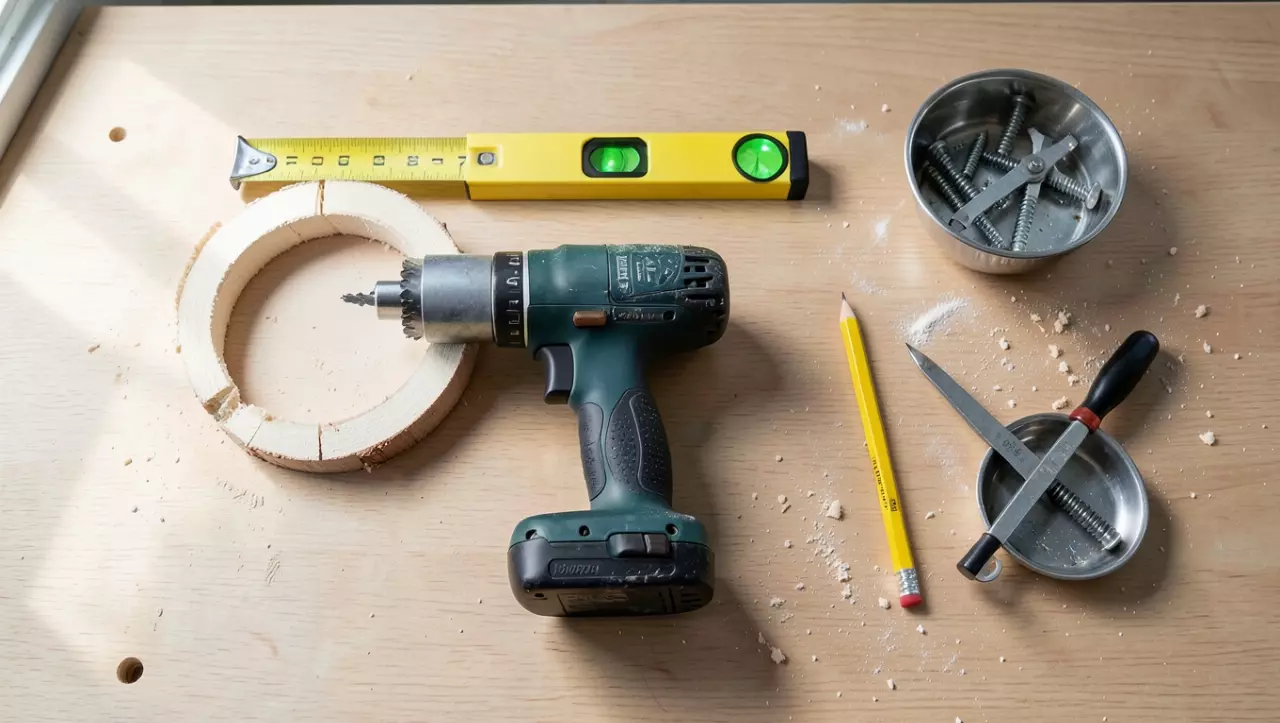

Jakie narzędzia oprócz otwornicy przydadzą się przy montażu?

Do wycięcia okrągłych otworów wystarczy wiertarka z otwornicą, ale cały montaż wymaga kilku dodatkowych narzędzi do mierzenia, zaznaczania i mocowania.

• Wiertarka z otwornicą, czyli piłą koronową, do okrągłych otworów.
• Wyrzynarka do otworów eliptycznych i prostokątnych.
• Wkrętarka do montażu opraw.
• Miarka, ołówek i poziomica do wyznaczenia punktów i równych odstępów.
• Detektor przewodów do sprawdzenia, co przebiega nad płytą.
• Stabilna drabina, na której swobodnie pracujesz przy suficie.

Jak wyciąć otwór i zamontować oprawę w suficie podwieszanym?

Najpierw rozplanuj i zaznacz wszystkie punkty, potem wytnij otwory otwornicą, a na końcu osadź oprawy i podłącz przewody przy odłączonym zasilaniu. Taka kolejność ogranicza ryzyko nierównych rzędów i przypadkowego uszkodzenia instalacji.

1. Wyłącz zasilanie w obwodzie, na którym pracujesz. Praca przy przewodach pod napięciem grozi porażeniem.
2. Wyznacz punkty ołówkiem według planu. Typowe wartości to 10-30 cm od ściany i 60-90 cm między oprawami. W dużych pomieszczeniach odstęp może wynosić 1-1,5 m, a w wąskich korytarzach lepiej sprawdza się 60-80 cm. Szczegóły opisuje tekst jak rozmieścić halogeny na suficie.
3. Sprawdź poziomicą i miarką, czy punkty leżą w jednej linii.
4. Przed wierceniem sprawdź detektorem przewodów, co jest nad płytą, żeby nie przeciąć przewodów ani rur.
5. Wytnij otwór otwornicą o średnicy z instrukcji oprawy.
6. Zgodnie z opisem na blogu AZzardo o otworach w suficie podwieszanym wprowadź do otworu oprawkę z dwiema sprężynkami rozporowymi, a przewody oczka połącz z przewodami z sufitu przy pomocy kostki.
7. Osadź żarówkę i sprawdź, czy oprawa działa. Dopiero potem umocuj żarówkę pierścieniem.

Przy kilku oprawach na jednym obwodzie pomocny będzie schemat podłączenia halogenów w suficie. Przy łączeniu przewodów zachowaj ostrożność, bo od tego zależy bezpieczeństwo osoby montującej i późniejszych użytkowników.

Najczęstsze błędy przy wycinaniu otworów pod halogeny

Najczęstszy błąd to otwór w złym rozmiarze, wycięty otwornicą dobraną na oko zamiast według instrukcji oprawy. Pozostałe wpadki dotyczą planowania i bezpieczeństwa.

• Za duży otwór: oprawa jest luźna, chwieje się i źle wygląda.
• Za mały otwór: oprawy nie da się wcisnąć albo można ją uszkodzić przy próbie montażu.
• Zignorowana tolerancja: producenci dopuszczają zwykle około 1-2 mm. Większa odchyłka w płycie gipsowo-kartonowej sprawia, że oprawa nie pasuje idealnie.
• Otwornica kupiona przed oprawami: różnica między 65 a 68 mm wystarczy, żeby oprawa trzymała się słabo.
• Brak sprawdzenia przestrzeni nad sufitem: grozi przecięciem przewodów elektrycznych lub rur z wodą.
• Za mało miejsca nad płytą: oprawa z żarówką i gniazdem się nie mieści albo nie ma odstępu od materiałów łatwopalnych.
• Nierówne rozmieszczenie: daje plamy jasnego i ciemnego światła. Pomaga plan oświetlenia, poziomica i równe odstępy.
• Praca bez odłączenia zasilania: ryzyko porażenia przy wierceniu i montażu.

Czy przy wymianie halogenów na LED trzeba wiercić nowe otwory?

Nie, jeśli wymieniasz tylko żarówkę. LED-owy odpowiednik z trzonkiem GU10 montujesz w istniejącej oprawie bez żadnych zmian w suficie. LED wytwarza też mniej ciepła niż żarówka halogenowa, co ma znaczenie w suficie podwieszanym.

Nowy wymiar otworu może być potrzebny dopiero przy wymianie całej oprawy. Małe oprawy LED często pasują do otworów po starych halogenach. Wpuszczane oprawy LED mogą jednak wymagać otworu od 50 do 120 mm, zależnie od modelu. Przed zakupem porównaj wymiar otworu z instrukcji nowej oprawy ze średnicą istniejącego wycięcia, żeby uniknąć dodatkowych prac przy suficie.
