Halogeny w suficie podwieszanym – schemat podłączenia krok po kroku

Sześćdziesiąt minut, jedna wiertarka, trzy złączki i zero rachunku od elektryka. Dokładnie tyle wystarczy, żeby zamontować komplet halogenów w suficie podwieszanym i podłączyć je tak, by świeciły latami. Wbrew pozorom halogeny wciąż mają sens, bo w oprawie sufitowej LED potrafi dać punktowe światło lepsze niż droższe plafoniery. Zmieniła się tylko technologia wewnątrz klosza, a zasada montażu pozostała ta sama od lat, oparta na prostym obwodzie elektrycznym i trzech kolorowych przewodach.

• Przygotowanie, czyli co odkręcić, co wyłączyć i co kupić
• Jaki otwór pod halogeny sufitowe i rozmieszczenie oprawek
• Podłączenie elektryczne, czyli jak podłączyć halogeny w suficie schemat obwodu
• GU10 czy MR16, czyli porównanie podłączenia 230 V i 12 V
• Montaż krok po kroku halogenów w suficie podwieszanym
• Halogeny natynkowe, czyli montaż krok po kroku bez podwieszanego sufitu
• Demontaż i wymiana halogenów, kiedy zostawić, kiedy wymieniać
• Najczęstsze błędy przy montażu halogenów sufitowych
• Kalkulator potrzeb, czyli ile oprawek na dany pokój
• Standardy i normy, które trzeba znać przed montażem
• Co wynika z powyższych wyliczeń

Przygotowanie, czyli co odkręcić, co wyłączyć i co kupić

Każdy porządny montaż zaczyna się od zabezpieczenia obwodu. Bezpiecznik odcinający zasilanie w skrzynce to absolutna podstawa, bo nawet wyłącznik światła na ścianie nie gwarantuje braku napięcia na przewodzie fazowym. Po jego wyłączeniu miernikiem dotykasz obu żył w puszce, żeby upewnić się, że napięcie spadło do zera. Dopiero wtedy możesz spokojnie pracować, a pominięcie tej kontroli to najczęstsza przyczyna porażeń przy amatorskich instalacjach.

Z narzędzi przyda się laserowa poziomica, bo pozwala wyznaczyć prostą linię oprawek bez mierzenia co kilka centymetrów. Do tego miernik napięcia, śrubokręt izolowany do 1000 V, nożyk do cięcia karton-gipsu, wiertarka z otwornicą o średnicy dobranej do oprawki oraz szczypce do ściągania izolacji. Te pięć rzeczy obsługuje cały montaż, a brak którejkolwiek zmusza do improwizacji, która rzadko kończy się dobrze.

Lista zakupów wygląda nieco inaczej dla opraw 230 V i 12 V. W pierwszym wariancie potrzebujesz oprawek z trzonkiem GU10, kostek WAGO 221-413 lub podobnych, przewodu YDYp 3x1,5 mm² oraz żarówek LED GU10. W drugim wariancie dochodzi transformator elektroniczny 12 V DC o mance pokrywającej 20% zapasu ponad sumaryczny pobór żarówek, a same żarówki mają trzonek MR16. Dobór złączki ma znaczenie, bo WAGO z dźwignią trzyma kabel pewniej niż skręcana kostka, a brak luzu na styku eliminuje iskrzenie po latach eksploatacji.

Przed każdą czynnością z przewodem pod napięciem sprawdź miernikiem, czy obwód jest martwy. Sam wyłącznik światła na ścianie to za mało.

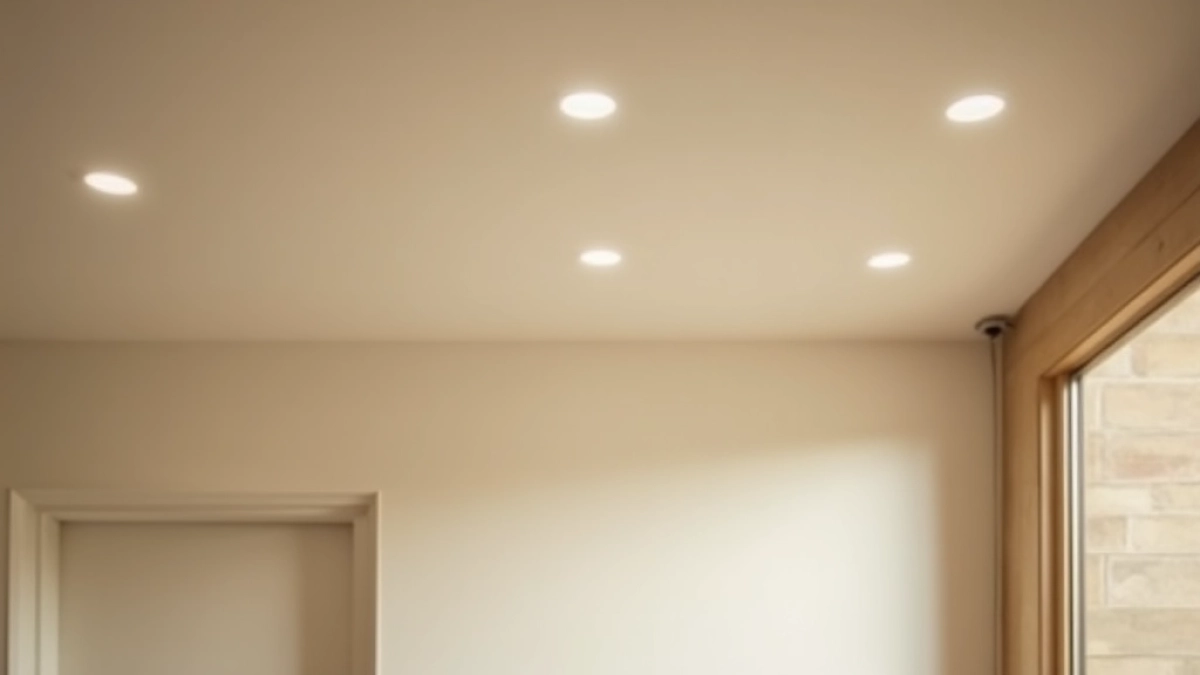

Jaki otwór pod halogeny sufitowe i rozmieszczenie oprawek

Średnica wycinanego otworu to nie jest kwestia gustu, lecz konkretny parametr techniczny podawany przez producenta oprawki. Najczęściej oprawy stałe wymagają 60-65 mm, ruchome 80-85 mm, a warianty bryzgoszczelne IP44 jeszcze o 10 mm więcej. Wiercenie otwornicą o zbyt dużej średnicy powoduje, że sprężyny oprawki nie mają się czego zaczepić i oprawa wypada z sufitu przy próbie wymiany żarówki.

Rozmieszczenie halogenów w suficie podlega prostej regule bazowej jedna oprawa na metr kwadratowy powierzchni. Kuchnia i łazienka, gdzie potrzebujesz więcej światła, gęstość rośnie do 1,5 szt./m², a sypialnia spokojnie radzi sobie z jedną. Im większe odstępy, tym bardziej zauważalne cienie między punktami, dlatego w pokojach dziennych trzymaj się 80-120 cm między oprawkami.

Trzy sprawdzone warianty układu ustnego warto zapamiętać. Szachownica daje równomierne oświetlenie całej powierzchni i sprawdza się w salonach. Rząd wzdłuż krótszej ściany optycznie poszerza wąski pokój i pasuje do korytarzy. Litera T koncentruje światło nad stołem lub blatem kuchennym, zostawiając resztę pomieszczenia w delikatniejszym półcieniu.

Minimalna odległość oprawki od ściany wynosi 50-70 cm, zależnie od jej długości. Mniej niż 50 cm od ściany sprawia, że snop światła odbija się od powierzchni sufitu nierównomiernie i tworzy brzydki jasny pas. W strefach mokrych, takich jak kabina prysznica, oprawa musi mieć klasę szczelności minimum IP44 i być zasilana napięciem 12 V z transformatora SELV, bo obniżone napięcie samoistnie ogranicza ryzyko porażenia.

Podłączenie elektryczne, czyli jak podłączyć halogeny w suficie schemat obwodu

Schemat podłączenia halogenów sufitowych sprowadza się do równoległego połączenia każdej oprawki z przewodem zasilającym poprowadzonym od wyłącznika ściennego. Każda oprawka bierze z tego przewodu fazę L i przewód neutralny N, a trzeci żyłowy przewód ochronny PE zostaje podłączony do zacisku ochronnego oprawki, o ile ona taki posiada. Przy zasilaniu 230 V każda żarówka GU10 pracuje niezależnie od pozostałych, bo jest im podawane stałe napięcie sieciowe.

Przy wariancie 12 V dochodzi transformator, który obniża napięcie sieciowe, a żarówki MR16 łączy się równolegle po stronie wtórnej. Suma mocy wszystkich żarówek nie może przekraczać 80% mocy znamionowej transformatora, bo elektroniczny układ potrzebuje buforu na rozruch i chwilowe skoki napięcia. Zbyt mocno obciążony transformator przegrzewa się i po roku lub dwóch wypala dioda prostownicza.

Dobór przewodu też nie jest przypadkowy. YDYp 3x1,5 mm² wystarcza do obwodów o mocy do 3680 W przy napięciu 230 V, czyli praktycznie do każdego realistycznego zestawu halogenów. Dłuższe odcinki, powyżej 25 m, lepiej poprowadzić przewodem 3x2,5 mm², bo spadek napięcia na zbyt cienkim kablu objawia się ściemnięciem ostatnich oprawek w szeregu. To samo dotyczy obwodów 12 V, gdzie spadki napięcia są znacznie bardziej dotkliwe ze względu na wyższe prądy.

Przewody między oprawkami prowadzisz pod membraną paroizolacyjną lub w peszelach na stropie właściwym, zależnie od konstrukcji sufitu podwieszanego. Peszel chroni kabel przed przypadkowym przewierceniem przy montażu oraz przed gryzieniem przez myszy w starszych budynkach. Każde połączenie w puszce rozdzielczej wykonujesz złączką WAGO, a nie skrętką, bo skrętka poluzuje się po kilkunastu cyklach grzania i stygnięcia.

GU10 czy MR16, czyli porównanie podłączenia 230 V i 12 V

Przy 4-6 oprawkach w pomieszczeniu suchym GU10 wygrywa prostotą i ceną. Przy remoncie łazienki, gdzie wymagana jest klasa IP44 i obniżone napięcie dla bezpieczeństwa, MR16 z transformatorem SELV staje się rozsądnym kompromisem między ceną a zgodnością z normą PN-HD 60364-7-701. W kuchni wybór zależy od tego, czy planujesz oprawy nad samym blatem, czy wysoko nad głową.

Halogeny LED w trzonku GU10 przy 230 V to obecnie najczęściej wybierane rozwiązanie. Zużywają 80% mniej energii niż klasyczne halogeny, a ich trzonek pasuje do tych samych oprawek, więc modernizacja ogranicza się do wymiany żarówki.

Montaż krok po kroku halogenów w suficie podwieszanym

Po wyłączeniu bezpiecznika i sprawdzeniu braku napięcia narysuj laserem siatkę punktów na płycie karton-gipsowej. Rozstaw dobierz według tabelki z rozdziału o rozmieszzeniu, pamiętając o 50-70 cm od ściany. Następnie każdy punkt zakreśl cyrklem lub szablonem dołączonym do oprawki, żeby uniknąć krzywych okręgów psujących ostateczny efekt wizualny.

Wiertarką z otwornicą o średnicy dobranej do typu oprawki wytnij otwór, trzymając wiertarkę prostopadle do sufitu i nie wywierając nadmiernego docisku. Przy zbyt mocnym dociśnięciu płyta może pęknąć po drugiej stronie otworu i powstanie nieestetyczne odpryski na powierzchni widocznej. Po wycięciu wszystkich otworów przeciągnij przewody przez sprężynujące klipsy oprawek, zostawiając 10-15 cm zapasu na manipulacje przy podłączaniu.

Połączenie elektryczne wykonaj w kolejności: faza L do zacisku L oprawki lub żarówki, przewód neutralny N do zacisku N, przewód ochronny PE do zielono-żółtego zacisku ochronnego, jeżeli oprawka go posiada. Każde połączenie zabezpiecz złączką WAGO i upewnij się, że izolacja sięga do samej złączki, bo odsłonięta żyła w pobliżu metalowej sprężyny to potencjalne zwarcie po wciśnięciu oprawki w sufit.

Wciśnij oprawki w wycięte otwory, aż sprężyny z obu stron zaskoczą za płytą karton-gipsową. Nie dociskaj palcami wewnętrznej krawędzi klosza, bo szkło akrylowe matowieje w miejscu kontaktu z tłuszczem skórnym. Po osadzeniu wszystkich oprawek wkręć żarówki, włącz bezpiecznik i sprawdź działanie każdej oprawki osobno.

Przed wkręceniem żarówek włącz bezpiecznik i dotknij miernikiem napięcia zacisków oprawki. Dzięki temu weryfikujesz poprawność podłączenia bez ryzyka poparzenia dłoni rozgrzaną żarówką.

Halogeny natynkowe, czyli montaż krok po kroku bez podwieszanego sufitu

Brak sufitu podwieszanego nie wyklucza halogenów, bo na rynku istnieją oprawy natynkowe montowane bezpośrednio do stropu właściwego. Różnica polega na tym, że zamiast wciskać oprawkę w otwór, przykręcasz ją do sufitu kołkami rozporowymi, a przewód prowadzisz w listwie elektroinstalacyjnej przyklejonej do ściany lub prowadzonej w tynku. To rozwiązanie tańsze i szybsze, ale mniej estetyczne, bo widoczna oprawka zabiera kilkanaście centymetrów wysokości pomieszczenia.

Zaznacz na stropie miejsce montażu kołków, przyłóż podstawę oprawki i nawierć otwory wiertłem 6 mm. Włóż kołki rozporowe i przykręć podstawę wkrętami z łbem stożkowym, żeby nie wystawały ponad powierzchnię montażową. Podstawę wypoziomuj laserową poziomicą, bo oprawki natynkowe odsłaniają każde przechylenie, które w suficie podwieszanym ginie w płycie.

Przewód zasilający wprowadź do wnętrza podstawy przez przygotowany otwór, zamontuj dławik kablowy zabezpieczający przed wyrwaniem i połącz żyły w kolejności L, N, PE z zaciskami oprawki. Nałóż klosz lub pierścień ozdobny, dokręć go delikatnie, żeby nie pękł plastik, i zamontuj żarówkę. Włącz zasilanie i sprawdź, czy światło zapala się bez migotania.

Nie instaluj oprawy natynkowej bezpośrednio nad wanną lub w zasięgu strumienia wody z prysznica, nawet jeśli producent deklaruje klasę IP44. Strumień wody pod ciśnieniem potrafi pokonać uszczelnienia deklarowane dla tej klasy.

Demontaż i wymiana halogenów, kiedy zostawić, kiedy wymieniać

Wymiana żarówki zaczyna się od wyłączenia bezpiecznika i odczekania minimum pięciu minut, aż żarówka ostygnie. Halogeny LED nagrzewają się znacznie mniej niż stare halogeny z żarnikiem wolframowym, ale pobierają z kondensatorów energię, która zostaje zgromadzona w obwodzie przez krótki czas po odłączeniu zasilania. Dotknięcie żarówki w tym momencie może spowodować krótkotrwałe porażenie.

Chwyć żarówkę od strony trzonka, przekręć o ćwierć obrotu w kierunku przeciwnym do ruchu wskazówek zegara i delikatnie wyciągnij. Nie ciągnij za klosz szklany, bo pęknięcie w dłoni rozsypie szkło po całym pomieszczeniu. Nową żarówkę włóż w gniazdo, dopasuj wpusty do rowków, przekręć do oporu i puść. Sprężysty docisk kontaktu sygnalizuje prawidłowe osadzenie.

Gniazdo oprawki wymieniasz wtedy, gdy żarówka żarzy się nierównomiernie lub w ogóle nie świeci mimo sprawnej żarówki. Zużyty styk oprawki utlenia się i traci sprężystość po kilku latach intensywnej eksploatacji lub po kilkudziesięciu cyklach wymiany żarówek. Wymontowanie starego gniazda sprowadza się do odkręcenia dwóch wkrętów w oprawce, odcięcia starych przewodów i podłączenia nowego gniazda złączką WAGO do tych samych żył, które obsługiwały poprzednie.

Najczęstsze błędy przy montażu halogenów sufitowych

Pięć grzechów głównych powtarza się w niemal każdym amatorskim montażu, a ich skutki widać dopiero po kilku miesiącach użytkowania. Pierwszy to brak zapasu mocy transformatora przy oprawkach MR16. Elektroniczny układ zasilający potrzebuje buforu, bo impulsowy start żarówek LED pobiera prąd szczytowy dwu-, trzykrotnie wyższy niż prąd ciągły. Transformator dobrany na styk przegrzewa się po roku i gaśnie w najmniej oczekiwanym momencie.

Drugi błąd to prowadzenie przewodów bez peszla lub kanału kablowego. Mylne przekonanie, że przewód leżący luzem na stropie jest bezpieczny, kończy się przewierceniem wiertłem przy montażu półki lub lustrze ściennym. Peszel kosztuje grosze, a chroni przed kosztowną awarią. Trzeci grzech to skręcanie przewodów bez złączek, bo skrętka z czasem się luzuje, szczególnie w puszkach, gdzie cyrkulacja powietrza jest ograniczona, a temperatura wyższa niż na ścianie.

Czwarty problem to wybór oprawek o zbyt małej średnicy w stosunku do otworu. Oprawka zamiast trzymać się sufitu, wypada przy każdej wymianie żarówki, bo sprężyny nie mają się czego zaczepić. Piąty, bardzo rozpowszechniony grzech, to brak odstępu od materiałów palnych. Oprawka halogenowa w suficie drewnianym lub w pobliżu folii paroizolacyjnej wymaga zachowania minimum 5 cm wolnej przestrzeni, bo każda żarówka LED, nawet chłodna w dotyku, emituje ciepło, które akumuluje się w zamkniętej przestrzeni.

Szósty, łazienkowy błąd, to montaż oprawy 230 V w strefie 0 lub 1 bez zachowania wymagań normy. Strefa 0 obejmuje wnętrze wanny i brodzika, strefa 1 przestrzeń nad wanną do wysokości 225 cm, a strefa 2 pas o szerokości 60 cm wokół wanny i prysznica. W tych strefach dopuszcza się wyłącznie oprawy SELV 12 V z klasą szczelności minimum IP44, a każdy inny montaż łamie przepisy i naraża użytkownika na porażenie.

Ceny materiałów podane w tekście pochodzą z ogólnopolskich średnich rynkowych i zmieniają się sezonowo. Komplet oświetlenia salonu 20 m² z 8 oprawami GU10 to wydatek rzędu 280-450 zł za same oprawki z żarówkami, do czego dochodzi 60-120 zł za przewody i złączki.

Kalkulator potrzeb, czyli ile oprawek na dany pokój

Reguła jedna oprawka na metr kwadratowy pokrywa większość typowych wnętrz bez konieczności prowadzenia obliczeń fotometrycznych. Salon o powierzchni 18 m² potrzebuje 16-20 oprawek przy założeniu, że światło ma być równomierne i ciepłe, lub 12 oprawek przy scenariuszu z dodatkowym kinkietem lub żyrandolem centralnym. Kuchnia 10 m² przyjmuje 10 oprawek, jeżeli sufit ma 2,7 m lub więcej, ale już przy niższym suficie wzrasta do 14, żeby zniwelować efekt głębokich cieni.

Łazienka 6 m² zgodnie z podstawową zasadą potrzebuje 6 oprawek, ale w strefie prysznica umieszcza się najczęściej jedną oprawę IP44 z matowym kloszem, a pozostałe pięć rozkłada się równomiernie nad umywalką, lustrem i strefą wejścia. Sypialnia 12 m² potrzebuje 8-10 oprawek przy zgaszonym oświetleniu górnym, z dodatkowymi punktami nad szafkami nocnymi. Przedpokój 5 m² zadowala się czterema oprawkami w rozmieszczeniu rzędowym wzdłuż osi korytarza.

Stosując wzór, pamiętaj o pomieszczeniach z ciemnymi ścianami lub drewnianą podłogą. Pochłaniają one do 30% więcej światła niż białe powierzchnie, więc w takich wnętrzach bazową liczbę oprawek mnożysz przez 1,3.

Standardy i normy, które trzeba znać przed montażem

Instalacja oświetleniowa w budynku mieszkalnym podlega normie PN-HD 60364, obejmującej wymagania dla niskonapięciowych instalacji elektrycznych. Sekcja 7-701 tej normy definiuje wymagania szczególne dla pomieszczeń z natryskiem i wanną, w tym obowiązek SELV w strefie 0 oraz dopuszczalne źródła światła w strefach 1 i 2. Pominięcie tych wymagań oznacza niezgodność instalacji z przepisami, co może skutkować odmową odbioru budowlanego lub odmową wypłaty odszkodowania przez ubezpieczyciela po pożarze.

Zgodnie z polskim prawem budowlanym (Dziennik Ustaw 1994 nr 89 poz. 414 z późniejszymi zmianami) roboty instalacyjne w obrębie instalacji elektrycznej powinny być wykonywane przez osobę posiadającą odpowiednie uprawnienia. W praktyce oznacza to, że samodzielny montaż halogenów w lokalu mieszkalnym nie jest zakazany, ale każda poważniejsza ingerencja w rozdzielnicę lub obwód wymaga już uprawnień SEP grupy 1 do 1 kV. Zmiana obwodu oświetleniowego bez ruszania rozdzielnicy nie wymaga zgłoszenia, ale zwiększenie mocy przyłączeniowej ponad deklarowaną w umowie z zakładem energetycznym już tak.

Co wynika z powyższych wyliczeń

Montaż halogenów w suficie podwieszanym to domena majsterkowicza, o ile zachowasz trzy zasady: wyłączony bezpiecznik, miernik w dłoni, przewody w peszlu. Każdy inny wariant oznacza albo niepotrzebne ryzyko, albo instalację, która przetrwa krócej niż gwarancja żarówek. W łazience i kuchni SELV 12 V, w pokojach dziennych 230 V z trzonkiem GU10, w korytarzach natynkowo bez sufitu podwieszanego. Schemat podłączenia zawsze równoległy, nigdy szeregowy, bo szereg pada przy przepaleniu pierwszej żarówki.

Przy pierwszej wątpliwości co do stanu izolacji, doboru transformatora lub prowadzenia kabla w strefie mokrej, lepiej wezwać elektryka z uprawnieniami SEP. Godzina pracy fachowca kosztuje mniej niż wymiana spalonej podłogi lub poprawa dokumentacji po kontroli nadzoru budowlanego.

Źródła: PN-HD 60364 (norma instalacji elektrycznych niskiego napięcia), Ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414), katalogi producentów osprzętu oświetleniowego dostępne na ich stronach produktowych, wytyczne SEP dotyczące uprawnień grup 1 i 2, norma bezpieczeństwa ogniowego IEC 60598 dotycząca opraw oświetleniowych.
