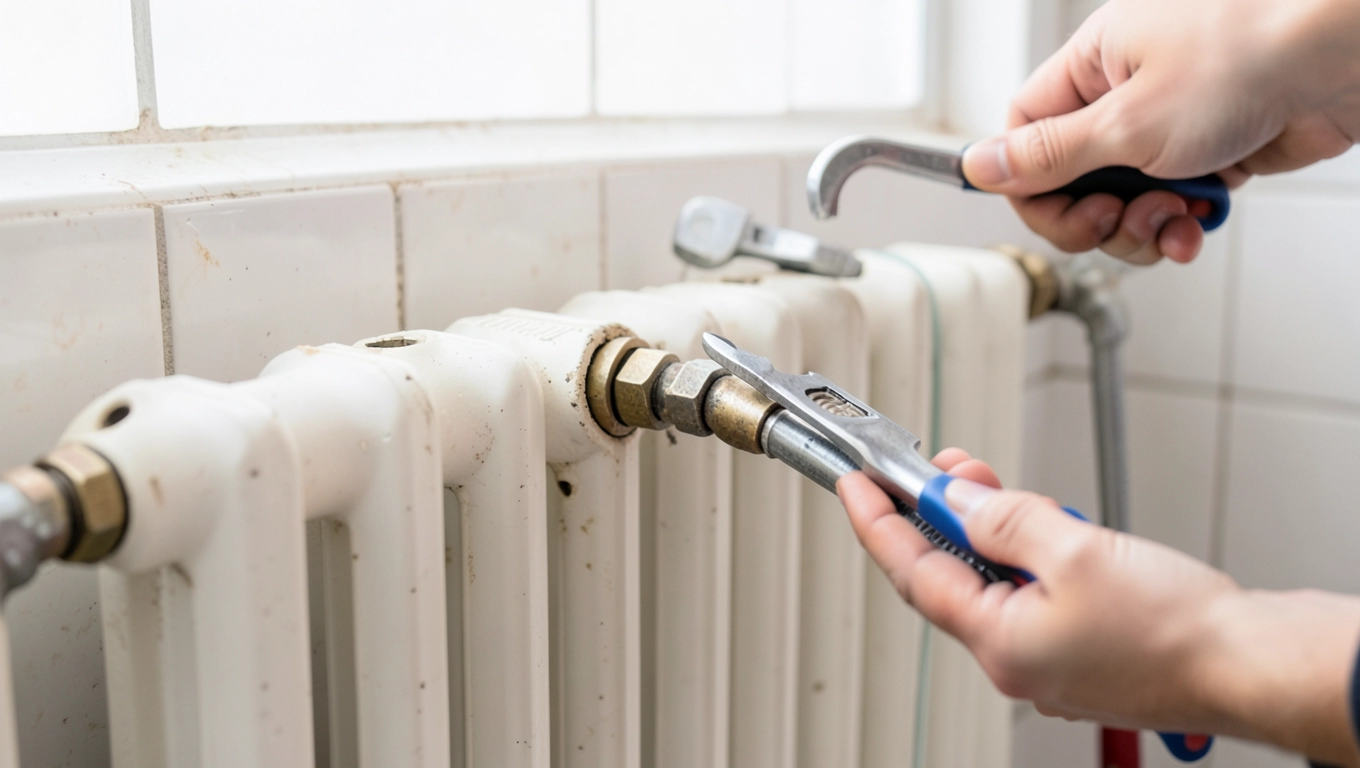

Jak zmienić rozstaw przyłączy grzejnika łazienkowego i dopasować go do instalacji

Wymiana grzejnika łazienkowego na nowy model to z pozoru prosty krok, jednak gdy okazuje się, że rozstaw przyłączy nie pasuje do istniejącej instalacji, entuzjazm szybko ustępuje miejsca frustracji. Zamiast odkładać projekt na czas, gdy przyjdzie ekipa z przeciekającymi rurami i hakerskim podejściem do Twojej łazienki, warto poznać sprawdzone metody na dopasowanie rozstawu bez skuwania płytek i burzenia ścian. Okazuje się, że różnica kilkudziesięciu milimetrów to nie wyrok wystarczy odpowiednia technika i parę narzędzi, by nowy grzejnik stanął dokładnie tam, gdzie powinien.

• Metody zmiany rozstawu przyłączy bez ingerencji w instalację
• Przesunięcie rur i zastosowanie kolanek offsetowych
• Elastyczne wężyki jako rozwiązanie przy różnicy rozstawu do 20 mm
• Na co zwrócić szczególną uwagę podczas zmiany rozstawu
• Kiedy wezwać specjalistę, a kiedy działać samodzielnie
• Pytania i odpowiedzi dotyczące zmiany rozstawu przyłączy grzejnika łazienkowego

Metody zmiany rozstawu przyłączy bez ingerencji w instalację

Rozstaw przyłączy to odległość mierzona między osiami rurki zasilającej gorącą wodę a rurki powrotnej odprowadzającej schłodzoną wodę. Parametr ten determinuje szczelność połączeń, prawidłowe ciśnienie w układzie oraz kompatybilność nowego grzejnika z istniejącym roprowadzeniem. Gdy wymiar ten się nie zgadza, instalator stoi przed wyborem: zmodyfikować rury lub znaleźć sposób na ich elastyczne dopasowanie do przyłączy urządzenia grzewczego.

Wyróżniamy cztery główne podejścia do problemu niezgodności rozstawu. Pierwszym z nich jest fizyczne przesunięcie rurociągów, czyli ich gięcie lub cięcie i ponowne łączenie w zmienionej konfiguracji. Drugie wykorzystuje elastyczne wężyki instalacyjne, które absorbują różnicę w rozstawie nawet do 20 mm. Trzecie polega na zastosowaniu kolanek offsetowych kątowych o kącie 45° lub 90°, umożliwiających przesunięcie osi rury względem jej pierwotnego przebiegu. Czwarte zaś wymaga wyboru uchwytów mocujących z regulowaną odległością, które pozwalają na dopasowanie nowego grzejnika bez jakiejkolwiek modyfikacji rur.

Każde z tych rozwiązań ma swoje optimum stosowania. Przesunięcie rur sprawdza się przy różnicach przekraczających 30 mm, lecz wymaga precyzyjnego gięcia i spawania czyli działań, do których potrzebne jest doświadczenie oraz odpowiednie uprawnienia. Elastyczne wężyki to najszybsza metoda przy małych rozbieżnościach, ale ich nadmierne naprężenie prowadzi do przecieków po kilku sezonach grzewczych. Kolanka offsetowe oferują stabilne połączenie pod warunkiem właściwego doboru kąta gięcia do geometrii pomieszczenia. Uchwyty regulowane z kolei nie rozwiązują problemu samego rozstawu przyłączy, lecz pozwalają maskować drobne niedokładności w pozycjonowaniu samego grzejnika na ścianie.

Zanim podejmiesz decyzję o konkretnej metodzie, dokładnie zmierz aktualny rozstaw w swojej instalacji. Wyłącz system grzewczy i opróżnij fragment obiegu, następnie zlokalizuj rury zasilającą i powrotną przy grzejniku. Weź taśmę mierniczą o długości minimum 5 metrów i zmierz odległość między środkami obu rur od osi do osi, nie od zewnętrznych krawędzi. Sprawdź wynik z danymi technicznymi producenta nowego grzejnika. Zapisz wartość jako referencyjną przy doborze urządzenia.

Błąd 2 mm w pomiarze może skutkować nieszczelnością po uruchomieniu instalacji. Dlatego pomiar powtarzaj dwukrotnie, najlepiej inną taśmą mierniczą, i porównaj wyniki. Jeśli rozbieżność przekracza 1 mm, szukaj przyczyny być może rury są już delikatnie przesunięte względem siebie z powodu osiadania budynku lub korekty w trakcie wcześniejszego remontu.

Przesunięcie rur i zastosowanie kolanek offsetowych

Gięcie rur stalowych to technika wymagająca specjalistycznych narzędzi zwijarek hydraulicznych lub elektrycznych oraz matryc dopasowanych do średnicy rury. Stal węglowa przy cięciu i gięciu ulega naprężeniom wewnętrznym, które przy nieprawidłowym wykonaniu prowadzą do mikropęknięć w ściankach. Zjawisko to szczególnie nasila się w miejscach załamań o kącie powyżej 45°, gdzie ścianka rury jest najbardziej osłabiona.

Alternatywą dla bezpośredniego gięcia są kolanka offsetowe specjalne kształtki o kącie 45° lub 90°, które pozwalają na przesunięcie osi rury względem jej pierwotnego przebiegu. Rozwiązanie to wymaga jedynie dwóch dodatkowych połączeń gwintowych, co minimalizuje ryzyko błędów montażowych. Kolanka dostępne są w wersjach ze stali ocynkowanej, mosiądzu lub tworzywa sztucznego, przy czym te ostatnie nie nadają się do instalacji wysokotemperaturowych.

Przy zastosowaniu kolanek offsetowych kluczowe jest zachowanie właściwego kierunku przepływu wody. Rura zasilająca (oznaczona czerwono lub żółto) musi być podłączona do odpowiedniego przyłącza w kolanku, aby woda gorąca docierała do grzejnika prawidłową drogą. Odwrócenie podłączenia skutkuje obniżoną wydajnością cieplną i nierównomiernym nagrzewaniem powierzchni urządzenia.

Do montażu kolanek potrzebujesz klucza płaskiego lub nastawialnego klucza dopasowanego do nakrętek ½″ lub ¾″ standardowych rozmiarów w polskich instalacjach CO. Uszczelnienie gwintów wykonaj taśmą teflonową owiniętą zgodnie z kierunkiem gwintu, nakładając minimum 12-15 warstw. Dodatkowo możesz użyć pasty gwintowej jako zabezpieczenia przed samoczynnym odkręceniem się połączenia pod wpływem wibracji i zmian temperatury.

Narzędzia niezbędne do przesunięcia rur

• Zwijarka hydrauliczna lub elektryczna do gięcia rur stalowych
• Obcinarka rur lub szlifierka kątowa z tarczą do cięcia
• Klucz płaski nr 17-24 w zależności od średnicy rury
• Poziomica libellowa do sprawdzenia nachylenia po przesunięciu
• Taśma teflonowa i pasta gwintowa

Parametry techniczne kolanek offsetowych

Elastyczne wężyki jako rozwiązanie przy różnicy rozstawu do 20 mm

Elastyczne wężyki instalacyjne wykonane ze stali nierdzewnej lub tworzywa fluoropolimerowego stanowią najprostsze rozwiązanie problemu rozbieżności rozstawu przyłączy. Ich zasada działania opiera się na zdolności do absorpcji niewielkich przesunięć osiowych oraz kątowych bez przenoszenia naprężeń na połączenia gwintowe. Wężyki te zachowują szczelność nawet przy wielokrotnych cyklach nagrzewania i chłodzenia, pod warunkiem że nie zostaną przeciążone mechanicznie.

Maksymalna absorbowalna różnica rozstawu wynosi 20 mm w przypadku wężyków stalowych w oplocie plecionym oraz 15 mm w przypadku wężyków fluoropolimerowych w osłonie metalowej. Przekroczenie tego limitu prowadzi do nadmiernego naprężenia ścianki wężyka, jej mikropęknięć i w konsekwencji przecieku. Dlatego przed zakupem wężyków dokładnie oblicz różnicę między rozstawem w instalacji a rozstawem przyłączy nowego grzejnika.

Przy doborze wężyków zwróć uwagę na ich długość roboczą zbyt krótkie wężyki uniemożliwią swobodne dopasowanie, natomiast zbyt długie będą się uginać pod własnym ciężarem, generując niepożądane naprężenia w miejscach połączeń. Optymalna długość wężyków stalowych wynosi 30-50 cm dla typowych zastosowań łazienkowych, przy czym producent powinien podawać dopuszczalny promień gięcia.

Podłączenie grzejnika za pomocą wężyków wymaga zachowania właściwej izolacji termicznej. Wężyki stalowe przewodzą ciepło znacznie intensywniej niż rury miedziane czy PP-R, dlatego należy je zaizolować otuliną z pianki polietylenowej lub wełny mineralnej. Izolacja ta zapobiega stratom ciepła na odcinkach prowadzących od rury do grzejnika oraz chroni użytkowników przed oparzeniem przy przypadkowym dotknięciu.

Ograniczenia stosowania elastycznych wężyków

• Zabronione w instalacjach pracujących z ciśnieniem przekraczającym 1,0 MPa
• Nieprzystosowane do pracy ciągłej w temperaturach przekraczających 110°C
• Nie zalecane przy twardości wody powyżej 15°dH bez filtrów zmiękczających
• Niedopuszczalne w układach z antykorozynowymi inhibitorami na bazie fosforanów

Przy różnicach rozstawu przekraczających 20 mm elastyczne wężyki przestają być rozwiązaniem wystarczającym. W takich sytuacjach konieczne jest zastosowanie kolanek offsetowych lub fizyczne przesunięcie rur. Zignorowanie tego ograniczenia skutkuje przyspieszonym zużyciem zmęczeniowym ścianek wężyków i awarią po 2-3 sezonach grzewczych, gdy instalacja pracuje pod pełnym obciążeniem.

Na co zwrócić szczególną uwagę podczas zmiany rozstawu

Dokładność pomiaru to fundament całego przedsięwzięcia. Błąd nawet 2 mm w osiowym ustawieniu rury może skutkować nieszczelnością w miejscu połączenia gwintowego po kilku tygodniach eksploatacji.Gwint zewnętrzny rury i gwint wewnętrzny kolanka lub wężyka muszą być współosiowe z tolerancją nieprzekraczającą 0,5 mm na każde 10 cm długości połączenia.

Stan techniczny rur w istniejącej instalacji determinuje wybór metody korekty rozstawu. Korozja zewnętrzna lub wewnętrzna, widoczna jako rdzawe plamy lub nalot, świadczy o zużyciu materiału. Grubość ścianki rury stalowej ulega redukcji w wyniku korozji zewnątrznej, szczególnie intensywnej w miejscach przejść przez ściany i przylegania do izolacji. Przed przystąpieniem do jakichkolwiek modyfikacji sprawdź grubość ścianki przyrządem ultrasonicznym minimalna dopuszczalna wartość dla rury DN15 wynosi 2,0 mm.

Obciążenie ściany to czynnik często pomijany przez amatorów. Ciężar napełnionego wodą grzejnika łazienkowego typu drabinkowego może sięgać 15-25 kg, a przy pełnym zalaniu instalacji dochodzi kolejne 5-10 kg na metr bieżący rury. Uchwyt mocujący musi być dobrany do nośności minimum trzykrotnie przewyższającej rzeczywiste obciążenie stąd wymóg stosowania kołków rozporowych min. 8 mm średnicy dla ścian murowanych i 10 mm dla ścian z płyt karton-gips.

Przestrzeganie norm budowlanych i przepisów dotyczących instalacji CO to obowiązek każdego wykonawcy. Polska Norma PN-EN 12828 definiuje wymagania projektowe dla instalacji centralnego ogrzewania, w tym maksymalne dopuszczalne ciśnienie próbne i robocze. W budynkach wielorodzinnych konieczne jest uzgodnienie z zarządcą budynku wszelkich modyfikacji instalacji samowolne zmiany mogą naruszać regulamin wspólnoty i skutkować cofnięciem pozwolenia na użytkowanie.

Kiedy wezwać specjalistę, a kiedy działać samodzielnie

Zadania związane ze zmianą rozstawu przyłączy grzejnika łazienkowego dzielą się na dwie kategorie te, które można wykonać samodzielnie przy zachowaniu ostrożności, oraz te, które wymagają profesjonalnego wsparcia. Do pierwszej grupy należy pomiar rozstawu taśmą mierniczą, dobór odpowiednich wężyków elastycznych lub kolanek offsetowych dostępnych w handlu, zaizolowanie połączeń taśmą teflonową oraz montaż uchwytów mocujących zgodnie z instrukcją producenta. Te czynności nie wymagają specjalistycznych narzędzi ani uprawnień.

Do drugiej kategorii bezwzględnie należy cięcie i spawanie rur stalowych, gięcie rur przy różnicach przekraczających 30 mm, prace w budynkach wielorodzinnych wymagające wyłączenia pionu CO oraz modyfikacje instalacji z rurami preizolowanymi lub rurami wielowarstwowymi PEX-AL-PEX. W tych przypadkach wezwanie specjalisty z uprawnieniami gazowniczymi lub c.O. to nie kwestia ostrożności, lecz wymóg prawny.

Cena profesjonalnego montażu z korektą rozstawu przyłączy waha się między 300 a 800 PLN w zależności od regionu Polski i zakresu prac. Koszt ten obejmuje transport narzędzi, ewentualne cięcie i spawanie, uszczelnienie połączeń oraz test szczelności po uruchomieniu instalacji. Warto porównać go z kosztami naprawy przecieku powstałego w wyniku amatorskiej modyfikacji te ostatnie często wielokrotnie przewyższają cenę fachowej interwencji od początku.

Jeśli decydujesz się na samodzielne działanie, zadbaj o dokumentację fotograficzną stanu instalacji przed rozpoczęciem prac. Zdjęcia osi rur, głębokości osadzenia w ścianie i stanu izolacji pozwolą na odtworzenie pierwotnej konfiguracji w razie komplikacji. Przechowuj również faktury za zakupione materiały w przypadku reklamacji producent może wymagać dowodu legalnego nabycia.
