Grzejnik łazienkowy z zasilaniem dolnym

Schemat podłączenia dolnego grzejnika drabinkowego

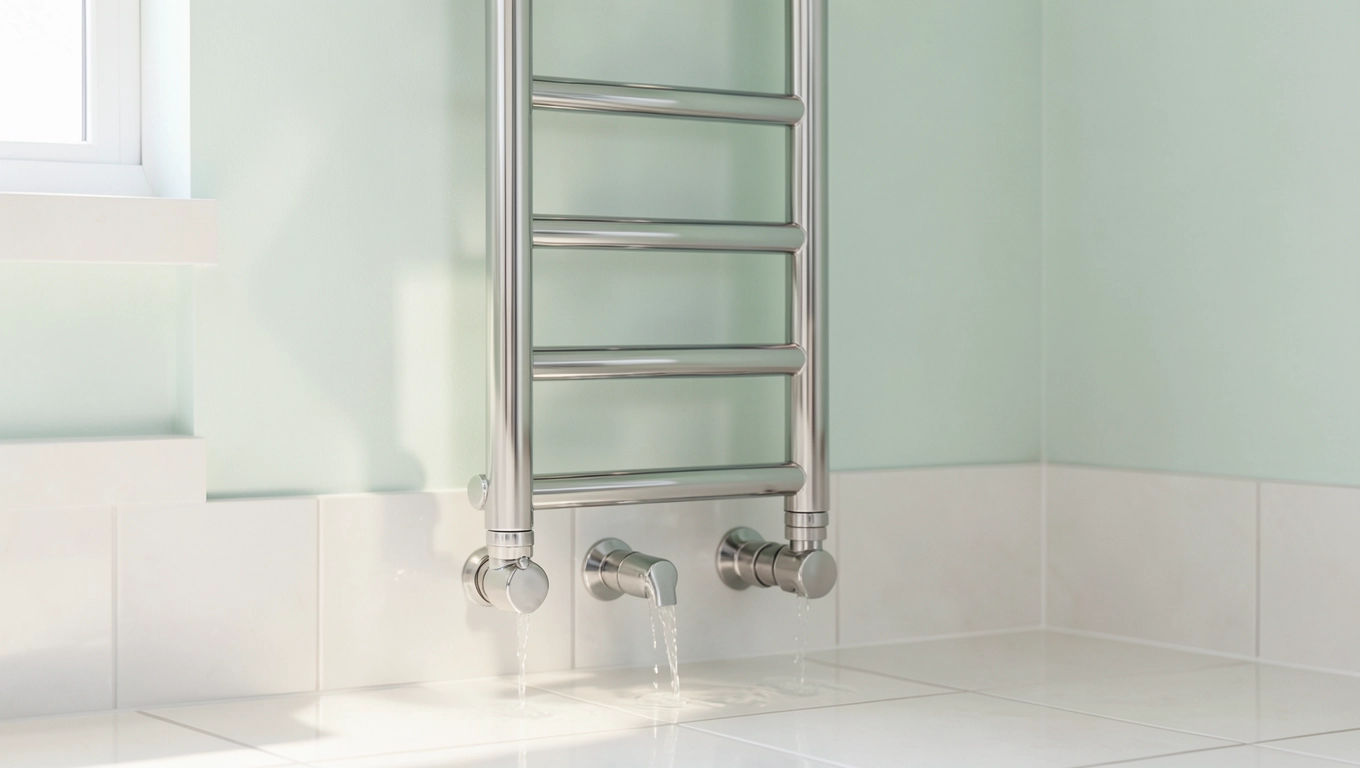

Grzejnik łazienkowy z zasilaniem dolnym pobiera wodę z instalacji przez króćce umieszczone w dolnej części kolektora, najczęściej rozstawione co 50 mm. Dzięki temu rury prowadzone w podłodze lub pod tynkiem pozostają niewidoczne, a bryła urządzenia prezentuje się czysto od góry. Zrozumienie kierunku przepływu okazuje się kluczowe, bo odwrócenie zasilania z powrotem potrafi obniżyć moc nawet o jedną czwartą.

• Schemat podłączenia dolnego grzejnika drabinkowego
• Jak dobrać zawór do grzejnika z zasilaniem od dołu
• Odpowietrzanie i regulacja grzejnika dolnego
• Najczęstsze błędy przy montażu grzejnika dolnego
• Modernizacja w starszym budownictwie
• Dobór mocy grzejnika do kubatury łazienki
• Procedura montażu krok po kroku
• Lista komponentów i orientacyjne ceny
• Najczęstsze pytania inwestorów

W prawidłowym układzie zasilanie wchodzi króćcem bliżej ściany, a powrót wychodzi króćcem dalszym. Taki obieg wymusza cyrkulację czynnika przez wszystkie szczeble drabinki, zanim woda opuści urządzenie. Gdy instalator zamieni te przyłącza, czynnik płynie „na skróty" przez górny fragment kolektora i większość sekcji pozostaje chłodna. Różnica temperatur między stronami grzejnika rośnie wtedy do kilkunastu stopni zamiast utrzymywać się w granicach 5-8 °C.

Oznaczenia na korpusie drabinki bywają subtelne: strzałka, etykieta „IN/OUT" albo kolorowy korek (czerwony dla zasilania, niebieski dla powrotu). Jeśli producent nie naniósł żadnych znaków, pomaga prosty test. Po uruchomieniu instalacji wystarczy dotknąć obu dolnych rurek. Cieplejsza oznacza zasilanie, chłodniejsza powrót. Ręczna weryfikacja zajmuje minutę, a rozwiewa wątpliwości na lata.

Schemat instalacji najlepiej rozrysować jeszcze przed zakupem drabinki. Rysunek powinien uwzględniać średnicę podejść (najczęściej 15 mm lub 20 mm), typ rury (miedź, PEX, stal) oraz miejsce zaworu termostatycznego i odcinającego. Tak przygotowany szkic ułatwia komunikację z hydraulikiem i zapobiega improwizacji na budowie, gdy ściany są już zakryte tynkiem.

Przy doborze kierunku warto pamiętać o fizyce grawitacyjnego wspomagania obiegu. Ciepła woda unosi się ku górze, a schłodzona opada w dół rury powrotnej. Dolne zasilanie działa więc wbrew naturalnej konwekcji, dlatego wymaga pompy obiegowej lub odpowiedniego ciśnienia w układzie. W instalacjach grawitacyjnych, spotykanych w starszych kamienicach, dolne podłączenie nie zapewni pełnej wydajności bez modernizacji źródła ciśnienia.

Jak dobrać zawór do grzejnika z zasilaniem od dołu

Zawór termostatyczny reguluje ilość czynnika wpływającego do grzejnika w zależności od temperatury w pomieszczeniu. Jego głowica reaguje na rozszerzalność cieczy wewnątrz czujnika i w razie potrzeby przymyka przepływ, zapobiegając przegrzaniu. Bez tego elementu drabinkowy pełni jedynie rolę suszarki i w sezonie grzewczym potrafi nagrzać łazienkę do 30 °C przy kilku stopniach na zewnątrz.

Zawór powrotny (odcinający) pełni inną funkcję: pozwala spuścić wodę z samego grzejnika bez opróżniania całej instalacji. Ręczny pokrętło lub kulowy mechanizm blokuje przepływ po odkręceniu odpowietrznika. W praktyce to właśnie ten zawór umożliwia wymianę uszczelki czy usunięcie kamienia bez wzywania awaryjnego serwisu.

Najwygodniejsze rozwiązanie stanowi zestaw zintegrowany w jednym korpusie, tzw. zawór zespolony kątowy lub prosty. Łączy obie funkcje, skraca liczbę połączeń i zmniejsza ryzyko nieszczelności. Przy rozstawie 50 mm wybór kąta zależy od tego, czy rury wychodzą z podłogi czy ze ściany. Przy podejściu od dołu najczęściej sprawdza się wersja kątowa z gwintem 1/2 cala.

Przy wymianie starego grzejnika żelaznego na stalowy drabinkowy warto dobrać średnicę przyłączy. Polskie instalacje po 2000 roku standardowo pracują na rurach 15 mm, ale starsze budownictwo czasem zachowało 20 mm. Adapter eurokonus pozwala połączyć różne systemy bez lutowania i gwintowania, co skraca czas pracy o połowę. Koszt takiej przejściówki to 15-25 PLN, a jej brak potrafi sparaliżować cały montaż.

Odpowietrznik to ostatni, lecz niezbędny element układu. Powietrze gromadzi się w górnej części grzejnika i tworzy poduszkę, która odcina część sekcji od przepływu. Automatyczny odpowietrznik sam wypuszcza gaz po przekroczeniu ciśnienia, natomiast ręczny wymaga okresowego odkręcenia śrubokrętem lub kluczykiem. W łazienkach z dostępem do górnej części drabinki lepiej sprawdza się wersja ręczna, bo nie wymaga konserwacji co sezon.

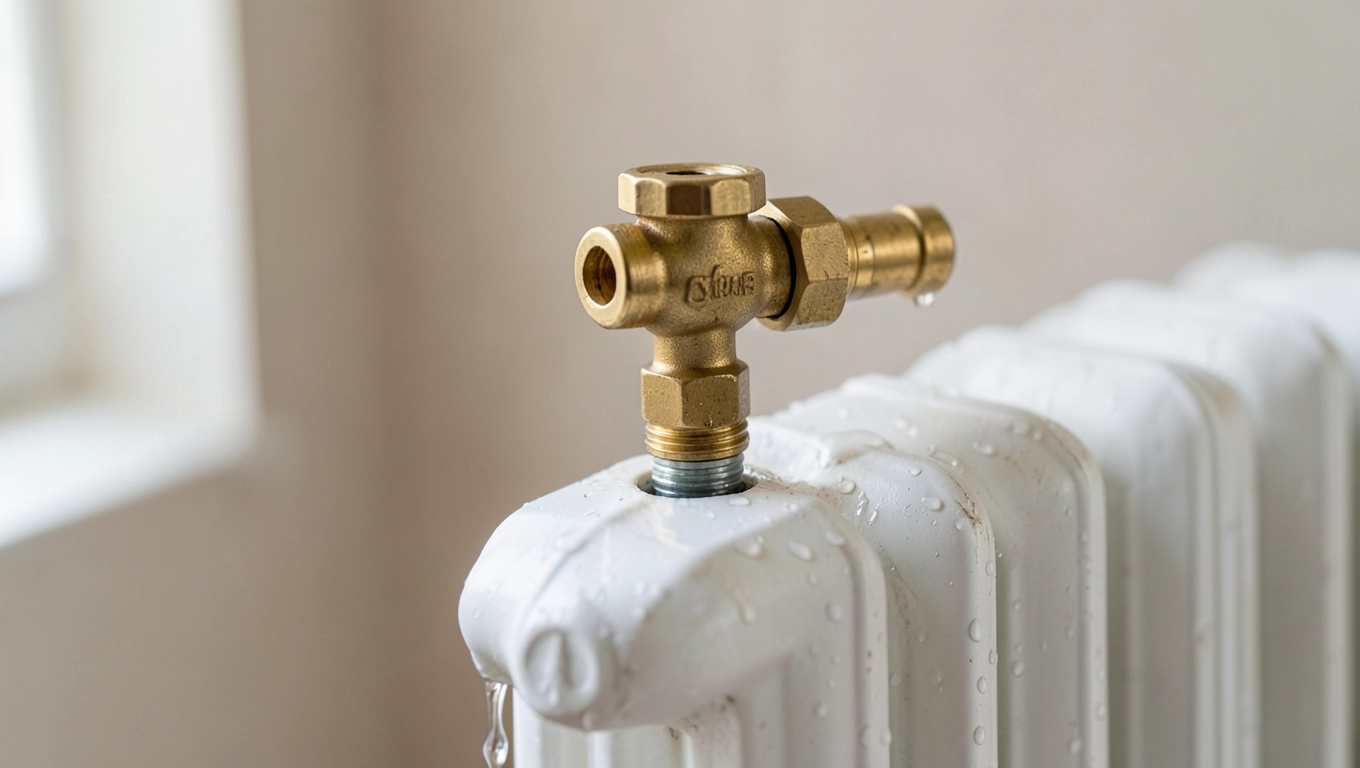

Odpowietrzanie i regulacja grzejnika dolnego

Pierwsze odpowietrzanie wykonuje się zaraz po napełnieniu instalacji, zanim czynnik zdąży wypełnić wszystkie kanaliki. Grzejnik napełnia się od dołu, więc powietrze migruje ku górze i zbiera się przy najwyższym punkcie kolektora. Tam właśnie znajduje się odpowietrznik, którego odkręcenie powoduje syk lub krótki strumień wody. Syk oznacza, że warto jeszcze chwilę poczekać i powtórzyć czynność.

Szum lub „bulgotanie" w trakcie pracy grzejnika to klasyczny objaw zapowietrzenia. Dźwięk powstaje, gdy pęcherzyki powietrza przechodzą przez zwężenia w zaworze. Poza dyskomfortem akustycznym obniża on wydajność, bo gaz ma kilkakrotnie mniejszą przewodność cieplną niż woda. Konsekwencją bywa chłodna górna połowa drabinki mimo gorącej dolnej.

Regulacja temperatury opiera się na nastawie głowicy termostatycznej. Skala od 1 do 5 odpowiada przyrostowi temperatury w pomieszczeniu o około 3 °C na każdy stopień. Pozycja „3" zwykle daje 20-22 °C, co sprawdza się w typowej łazience. Warto jednak pamiętać, że głowica reaguje z opóźnieniem 10-20 minut, dlatego zmiany nastawy nie odczuwa się natychmiast.

Zawór powrotny umożliwia bilansowanie hydrauliczne całej instalacji. W budynkach wielorodzinnych poszczególne grzejniki pracują przy różnych ciśnieniach. Przykręcenie zaworu w łazience z nadmiernym przepływem wyrównuje temperaturę w całym mieszkaniu. Hydraulik wykonuje tę regulację za pomocą manometru różnicowego, ale w domu jednorodzinnym zwykle wystarczy metoda prób i błędów.

W starszych instalacjach rdzawe zabarwienie wody wypływającej z odpowietrznika sygnalizuje konieczność płukania. Częstotliwość zabiegu zależy od jakości wody sieciowej, ale w praktyce co 5-7 lat warto przeprowadzić taką kurację. Polega ona na zamknięciu zaworów, odkręceniu odpowietrznika i szybkim otwarciu zaworu powrotnego, aż woda stanie się klarowna. Trwa to kwadrans, a przywraca pełną wydajność drabinki.

Najczęstsze błędy przy montażu grzejnika dolnego

Brak odpowietrznika to wpadka nr 1, którą widać jeszcze przed pierwszym sezonem grzewczym. Powietrze uwięzione w górnej części drabinki blokuje przepływ i prowadzi do nierównomiernego nagrzewania. Konsekwencją jest nie tylko spadek komfortu, ale też korozja elementów stalowych, bo tlen rozpuszczony w gazie atakuje ścianki rurek od wewnątrz.

Zamiana zasilania z powrotem bywa przyczyną rozczarowania po pierwszej zimie. Spadek mocy sięga 20-30 % w porównaniu z prawidłowym podłączeniem. Winowajcą jest skrócenie drogi przepływu, przez co czynnik omija większość szczebli. Naprawa wymaga jedynie fizycznej zamiany przyłączy w zaworach, ale warto najpierw potwierdzić kierunek termometrem.

Użycie zwykłego zaworu odcinającego zamiast termostatycznego w sypialni lub łazience to kompromis, który szybko daje się we znaki. Bez automatycznej regulacji grzejnik grzeje na maksimum nawet przy otwartym oknie. Rachunek za energię rośnie w oczach, a komfort użytkowania spada. Koszt głowicy termostatycznej zwraca się w ciągu dwóch sezonów.

Nieszczelne połączenia gwintowe powstają najczęściej przy nadmiernym dokręcaniu. Zbyt mocno skręcone złączki zgniatają uszczelkę i przestają trzymać. Wystarczy dokręcenie „do oporu" plus ćwierć obrotu kluczem, by uszczelka EPDM równomiernie się rozłożyła. Taśma teflon na gwincie mosiężnym nie zastępuje uszczelki, a jedynie wypełnia mikro-szczeliny.

Montaż drabinki na ścianie gips-karton bez wzmocnienia konstrukcji to częsty błąd przy remontach. Pełny grzejnik stalowy o wymiarach 1200×500 mm waży 12-18 kg, a po napełnieniu wodą masa rośnie o kolejne 8-10 kg. Zwykłe kołki rozporowe w płycie nie utrzymają takiego obciążenia. Konieczne są kotwy przelotowe lub wzmocnienia z profili stalowych osadzonych przed zamknięciem ściany.

Zbyt bliskie ustawienie grzejnika względem wanny lub prysznica ogranicza cyrkulację powietrza i obniża odczuwalną wydajność. Ciepło musi mieć możliwość unoszenia się ku górze, dlatego minimalna odległość od ściany to 30 mm, a od podłogi 100-150 mm. Zbyt nisko osadzony grzejnik nie ma wystarczająco dużo miejsca na wlot konwekcyjny.

Podłączenie grzejnika drabinkowego do instalacji ciepłej wody użytkowej zamiast centralnego ogrzewania to poważny błąd bezpieczeństwa. Latem taka drabinka byłaby zimna lub wręcz nieosiągalna dla temperatury wody użytkowej. Ponadto instalacja CWU wymaga materiałów odpornych na korozję, a standardowe drabinki stalowe szybko zardzewieją w obiegu z twardą wodą.

Prawidłowy montaż grzejnika dolnego w łazience wymaga ciśnienia roboczego 1,0-1,5 bar w instalacji oraz temperatury zasilania nieprzekraczającej 75 °C dla wersji stalowych. Przekroczenie tych parametrów grozi deformacją kolektora i utratą gwarancji producenta.

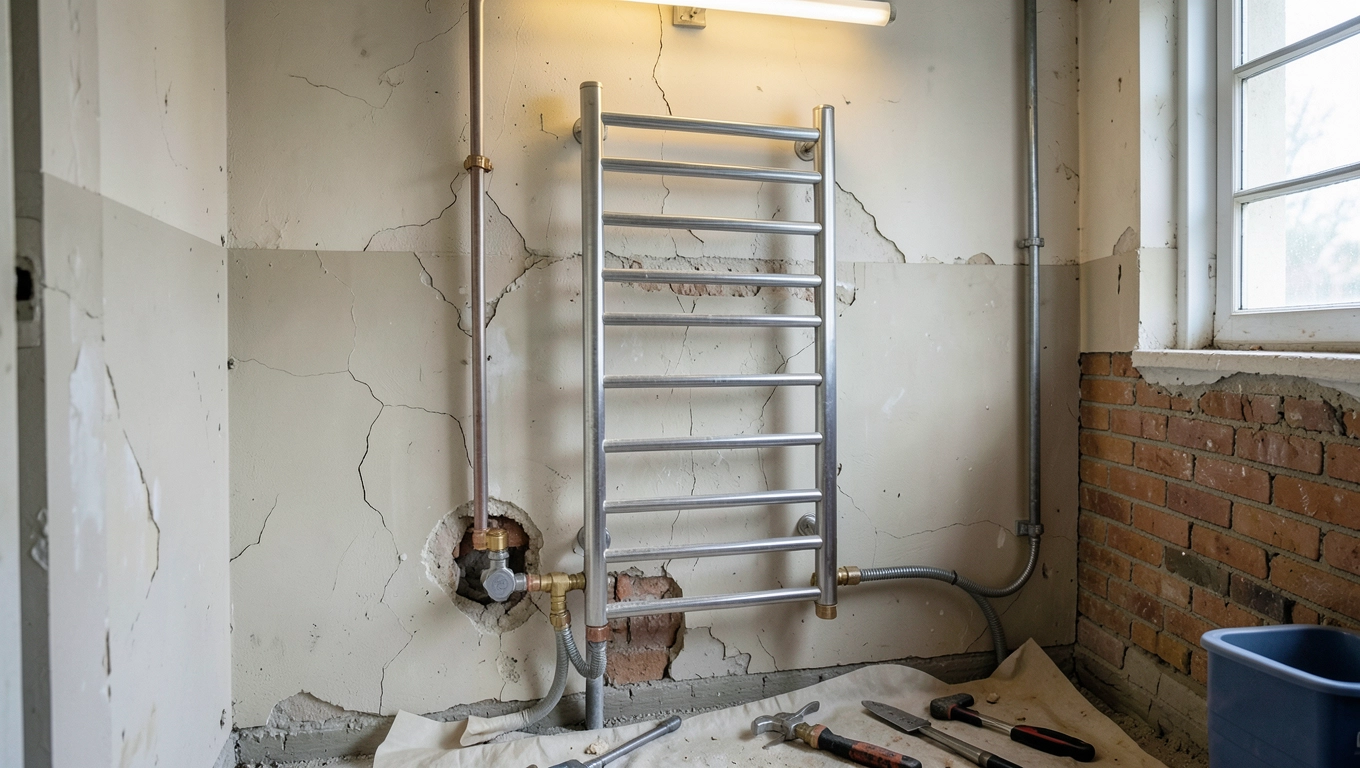

Modernizacja w starszym budownictwie

Kamienice i bloki z lat 70. często dysponują pionami aluminiowymi lub stalowymi o średnicy 20 mm. Bezpośrednie wpięcie drabinki łazienkowej z zasilaniem dolnym wymaga wtedy redukcji i zmiany kierunku rury. Najskuteczniej sprawdzają się adaptery zaciskane, które nie wymagają spawania ani gwintowania w trudno dostępnych miejscach.

Stare piony żeliwne pozostawiają osad i rdzę, które z czasem zatykają dolne przyłącza nowoczesnych grzejników. Przed montażem drabinki warto przepłukać instalację chemicznie lub wodą pod ciśnieniem. Filtr siatkowy montowany na powrocie zatrzymuje drobiny i chroni wąskie kanaliki drabinki przed zatkaniem.

W budynkach bez indywidualnych węzłów cieplnych temperatura wody zasilającej sięga 80-90 °C, co przekracza dopuszczalne limity dla grzejników drabinkowych. Rozwiązaniem bywa montaż zaworu mieszającego, który obniża temperaturę czynnika do bezpiecznych 55-65 °C. Taki zawór dodatkowo stabilizuje komfort termiczny i zapobiega przegrzewaniu małych łazienek.

Prace przy wspólnych pionach centralnego ogrzewania w budynkach wielorodzinnych wymagają zgody spółdzielni lub wspólnoty. Samowolne odcięcie pionu grozi zalaniem sąsiadów i mandatem ze strony administracji budynku.

Dobór mocy grzejnika do kubatury łazienki

Podstawowy wzór na zapotrzebowanie cieplne łazienki uwzględnia jej objętość i jakość izolacji. Dla standardowej wysokości 2,5 m przyjmuje się 70-90 W na metr kwadratowy w budynku ocieplonym oraz 100-130 W/m² w starszym budownictwie bez termomodernizacji. Łazienka 5 m² potrzebuje więc grzejnika o mocy 350-650 W, co odpowiada drabince o wymiarach 800×500 mm do 1200×600 mm.

Dodatkowe źródła ciepła, takie jak ogrzewanie podłogowe czy wanna z hydromasażem, obniżają wymaganą moc drabinki o 15-20 %. W takich wypadkach wystarczy mniejszy grzejnik pełniący funkcję suszarki i dogrzewacza. W łazienkach z dużymi oknami lub ścianami szczytowymi warto dodać 10-15 % zapasu mocy.

Procedura montażu krok po kroku

Każdy etap montażu grzejnika dolnego w łazience powinien przebiegać w ściśle określonej kolejności. Pominięcie któregokolwiek kroku grozi nieszczelnością lub obniżeniem wydajności.

1. Zamknij zawory odcinające na pionie i spuść wodę z odcinka instalacji.
2. Odkręć stare przyłącza i zabezpiecz końce rur folią lub zatyczkami.
3. Zamontuj zawory termostatyczny i powrotny na rurach zasilającej i powrotnej.
4. Nałóż taśmę teflon na gwinty i dokręć złączki kluczem bez nadmiernej siły.
5. Zawiesź grzejnik na wspornikach ściennych, kontrolując poziom.
6. Połącz drabinkę z zaworami przy pomocy nakrętek zaciskowych.
7. Odkręć odpowietrznik i powoli napełniaj instalację do ciśnienia 1,0 bar.
8. Zakręć odpowietrznik po pojawieniu się wody bez pęcherzyków powietrza.
9. Sprawdź szczelność wszystkich połączeń papierowym ręcznikiem.
10. Przeprowadź próbę ciśnieniową przy 1,5 bara przez 15 minut.

Podczas próby ciśnieniowej obserwuj manometr. Stabilne wskazanie przez kwadrans oznacza szczelność układu. Spadek o 0,1 bara wymaga dokręcenia połączeń i powtórzenia testu.

Lista komponentów i orientacyjne ceny

Łączny koszt materiałów do montażu drabinki z zasilaniem dolnym w łazience o powierzchni 5-7 m² wynosi zazwyczaj 450-800 PLN. Robocizna hydraulika to dodatkowe 250-450 PLN w zależności od regionu i zakresu prac. Samodzielny montaż jest możliwy przy podstawowej znajomości instalacji, ale próba ciśnieniowa wymaga manometru i pewnej ręki.

Najczęstsze pytania inwestorów

Czy grzejnik łazienkowy z zasilaniem dolnym wymaga osobnego zaworu? Tak, zarówno termostatycznego dla regulacji, jak i powrotnego do odcięcia. Brak któregokolwiek utrudnia serwis lub obniża komfort użytkowania.

Jaki rozstaw króćców jest standardowy? Większość producentów stosuje rozstaw 50 mm mierząc od środka do środka przyłączy. Tolerancja montażowa wynosi ±2 mm, co pozwala na drobne korekty przy zawieszeniu drabinki.

Jak często odpowietrzać grzejnik dolny? W nowej instalacji odpowietrzanie wykonuje się po każdym napełnieniu. W kolejnych sezonach wystarczy raz w roku, najlepiej przed rozpoczęciem okresu grzewczego.

Czy drabinkowy może być jedynym źródłem ciepła w łazience? W dobrze ocieplonym budynku tak, pod warunkiem dobrania mocy do kubatury. W starszych kamienicach warto uzupełnić go ogrzewaniem podłogowym, które suszy mokre strefy prysznica.

Czy montaż wymaga odcięcia pionu w bloku? W budynkach wielorodzinnych tak, dlatego konieczna jest zgoda administracji. Prace najlepiej zaplanować poza sezonem grzewczym, gdy instalacja jest mniej obciążona.

Przy wyborze grzejnika zwróć uwagę na grubość ścianki kolektora. Modele o ściance 1,2 mm są lżejsze i tańsze, ale wersje 1,5 mm lepiej znoszą skoki ciśnienia i dłużej zachowują szczelność.

Źródła i normy

Wymagania techniczne dla grzejników stalowych określa norma PN-EN 442, obowiązująca w krajach Unii Europejskiej. Dokument definiuje warunki badania mocy cieplnej, dopuszczalne ciśnienie robocze oraz temperaturę maksymalną. Polskie przepisy budowlane powołują się na tę normę w kontekście bezpieczeństwa instalacji centralnego ogrzewania.

Wytyczne dotyczące odpowietrzników i armatury zabezpieczającej zawiera norma PN-92/B-01706, wskazująca obowiązek montażu zaworu odpowietrzającego w najwyższym punkcie każdego grzejnika. Dodatkowe regulacje dotyczące ciśnienia próbnego i warunków odbioru instalacji opisuje Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (rozporządzenie Ministra Infrastruktury).

Aktualne ceny materiałów oraz dane techniczne poszczególnych modeli drabinek publikują w katalogach czołowi polscy producenci, między innymi Caleo, Terma oraz Instal-Projekt. Informacje o dostępnych rozmiarach, mocach i typach podłączenia znajdują się na ich oficjalnych stronach internetowych: caleo.pl, terma.com.pl oraz instalprojekt.pl. Dane o normach i warunkach technicznych dostępne są również w serwisie Polskiego Komitetu Normalizacyjnego (pkn.pl).
