Transformator 12V do halogenów – jaki wybrać i jak podłączyć bez stresu

Transformator 12V do halogenów to serce całej instalacji niskonapięciowej i jego złe dobranie kończy się albo migotaniem żarówek, albo ich trwałym przepaleniem w ciągu kilku tygodni. Prąd płynący przez uzwojenie wtórne wymaga marginesu mocy co najmniej dwudziestu procent ponad sumaryczny pobór opraw, bo każdy transformator pod pełnym obciążeniem oddaje ciepło, które skraca żywotność komponentów elektronicznych. Poniżej znajdziesz konkretne liczby, fizyczne mechanizmy i praktyczne procedury, które pozwalają uniknąć klasycznych błędów przy zakupie oraz montażu.

• Jak dobrać moc transformatora 12V do halogenów, żeby nie przepalić żarówek
• Transformator elektroniczny czy toroidalny 12V do halogenów który sprawdzi się lepiej
• Podłączenie transformatora 12V do halogenów krok po kroku i najczęstsze błędy montażu

Jak dobrać moc transformatora 12V do halogenów, żeby nie przepalić żarówek

Pierwszym krokiem jest spisanie mocy każdej oprawy. W przypadku halogenów na napięcie 12V najczęściej spotykasz wartości dwadzieścia, trzydzieści pięć i pięćdziesiąt watów. Pomnóż liczbę punktów świetlnych przez moc pojedynczej żarówki, a otrzymasz minimalną moc pozorną zasilacza. Dla pięciu halogenów po 35 W daje to 175 W, do czego trzeba doliczyć bufor dwudziestu pięciu procent, czyli w praktyce transformator 200 W lub 250 W.

Bufor mocy nie jest marketingowym chwytem producentów, lecz wymogiem fizyki. Przy pełnym obciążeniu rdzeń transformatora elektronicznego osiąga temperaturę siedemdziesięciu, a nawet osiemdziesięciu stopni Celsjusza. Taki stres termiczny obniża sprawność i powoduje szybszą degradację kondensatorów filtrujących. Im niższe obciążenie w stosunku do wartości znamionowej, tym dłuższa żywotność i cichsza praca urządzenia.

Napięcie wyjściowe stabilizowane na poziomie dwunastu woltów ma znaczenie dla trwałości żarnika. Halogeny tolerują wahania od około 11,4 V do 12,6 V, ale każdy wzrost napięcia o jeden procent skraca żywotność żarówki o kilkanaście procent. Transformator elektroniczny z dobrą stabilizacją utrzymuje napięcie w paśmie pięciu procent, podczas gdy tanie rozwiązania toroidalne potrafią oddawać trzynaście i pół wolta przy niskim obciążeniu.

Wzór na bezpieczną moc zasilacza

Wzór wygląda następująco: liczba opraw × moc jednej żarówki × 1,25 = minimalna moc transformatora. Współczynnik 1,25 to uniwersalny bufor obejmujący zarówno straty cieplne, jak i ewentualne wahania napięcia w sieci domowej. Przy instalacji z dimerem warto podnieść ten mnożnik do 1,3, ponieważ ściemniacz obcina fragment sinusoidy napięcia, co zmusza układ elektroniczny do intensywniejszej pracy.

Warto też uwzględnić odległość od transformatora do najdalszego halogenu. Przewód o przekroju 1,5 mm² na odcinku piętnastu metrów i przy obciążeniu 150 W powoduje spadek napięcia sięgający jednego wolta. Efekt jest taki, że żarówka świeci słabiej, a Ty nieświadomie podkręcasz jasność kolejnymi oprawami. Przy dłuższych trasach stosuje się przewód 2,5 mm² lub przenosi transformator bliżej odbiorników.

Nigdy nie dobieraj transformatora „na styk". Różnica dwudziestu pięciu procent mocy to nie rezerwa na wyrost, lecz warunek poprawnej pracy w lecie, gdy temperatura otoczenia w podbitce sufitowej łatwo przekracza czterdzieści stopni.

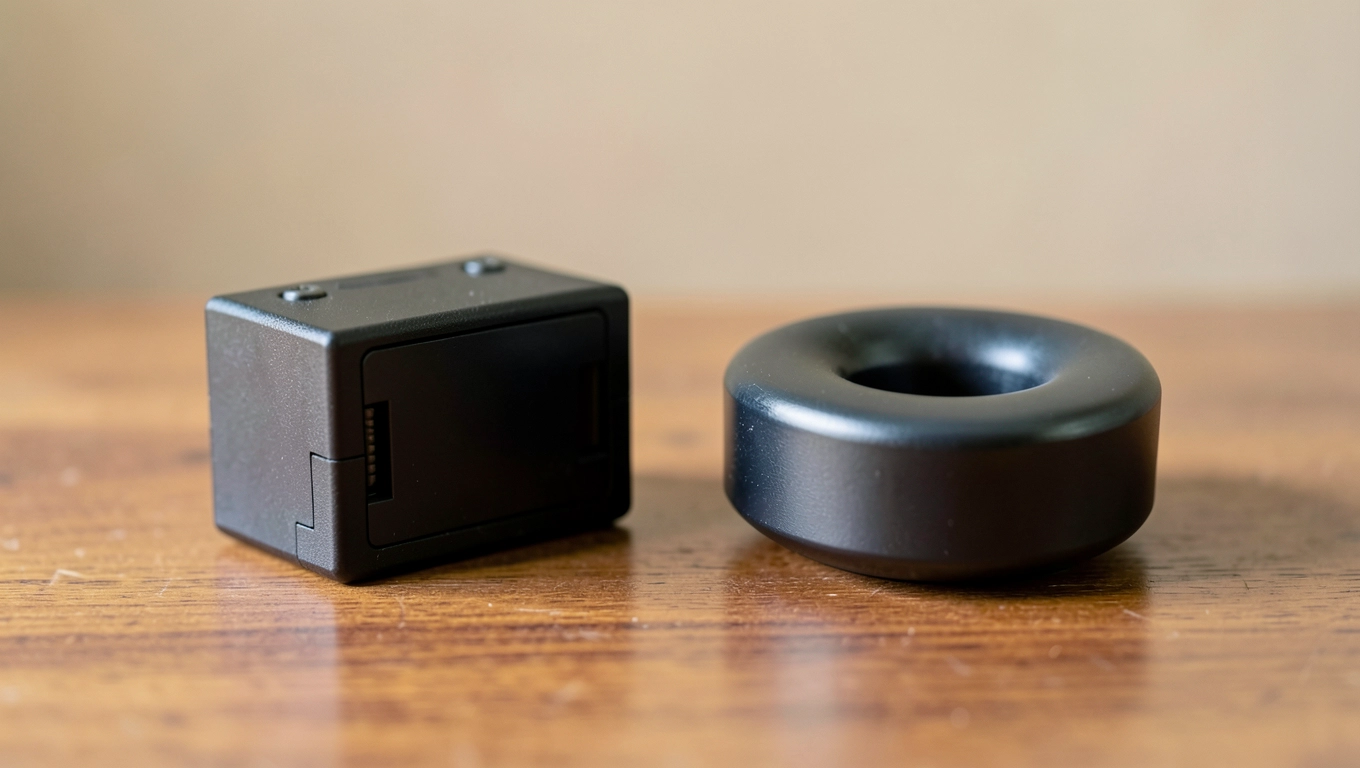

Transformator elektroniczny czy toroidalny 12V do halogenów który sprawdzi się lepiej

Transformator elektroniczny to w rzeczywistości impulsowy zasilacz prądu przemiennego o wysokiej częstotliwości kluczowania, rzędu trzydziestu do stu kiloherców. Dzięki temu rdzeń ferrytowy jest kilkakrotnie mniejszy od klasycznego rdzenia stalowego, a masa całego urządzenia spada nawet o siedemdziesiąt procent. Sprawność energetyczna sięga dziewięćdziesięciu procent, podczas gdy klasyczny toroidalny transformator opiera się na częstotliwości pięćdziesięciu herców i osiąga sprawność osiemdziesięciu, rzadko dziewięćdziesięciu procent.

Toroidalny transformator to pierścień zwijany z taśmy amorficznej lub krystalicznej, przez który przepływa strumień magnetyczny bez szczeliny powietrznej. Taka konstrukcja niweluje wibracje i eliminuje charakterystyczny brzęczenie słyszalne przy starych zasilaczach transformatorowych. Ceną za cichą pracę jest masa: zasilacz trzystuwatowy waży ponad trzy kilogramy i wymaga solidnego mocowania, bo inaczej wibruje.

Różnica w komforcie użytkowania sprowadza się do dwóch zjawisk. Pierwszym są zjawiska akustyczne: tanie transformatory elektroniczne potrafią generować pisk w paśmie piętnastu kiloherców, słyszalny szczególnie w sypialni. Drugim jest kompatybilność z dimerami: nie każdy ściemniacz współpracuje z zasilaczem impulsowym, bo odcinanie fazy zaburza pracę stabilizatora napięcia.

Kiedy unikać transformatora elektronicznego

Unikaj tanich modeli elektronicznych w pomieszczeniach, gdzie planujesz pełne ściemnianie do jednego procenta. Impulsowy zasilacz bez korekcji współczynnika mocy przy głębokim ściemnianiu potrafi wejść w tryb niestabilnej pracy i uszkodzić żarówki. W takiej sytuacji lepiej sprawdza się toroid z dimerem analogowym albo ściemniacz PWM przystosowany do współpracy ze źródłami LED.

Unikaj też transformatorów elektronicznych w instalacjach narażonych na skoki napięcia, na przykład w budynkach z instalacją odgromową lub w pobliżu spawarki. Brak wbudowanego filtra przeciwprzepięciowego oznacza, że piorun w odległości kilometra potrafi zniszczyć układ. Toroid jest tu odporniejszy, choć oczywiście żaden transformator nie przetrzyma bezpośredniego uderzenia.

Kiedy unikać transformatora toroidalnego

Nie stosuj toroidu w sufitach podwieszanych z ograniczoną nośnością. Trzy kilogramy wagi mogą przeciążać płyty gipsowo-kartonowe, zwłaszcza w konfiguracji z profiliem CD 60. Toroid potrzebuje też lepszej wentylacji, bo jego sprawność jest niższa i wydziela więcej ciepła. W ciasnych wnękach meblowych lepiej sprawdza się impulsowy odpowiednik.

Jeśli planujesz sześć lub więcej halogenów na jednym obwodzie, rozdziel je na dwa transformatory po trzy oprawy. Zmniejszysz prąd w przewodzie, ograniczysz spadki napięcia i zyskasz rezerwę mocy na wypadek rozbudowy.

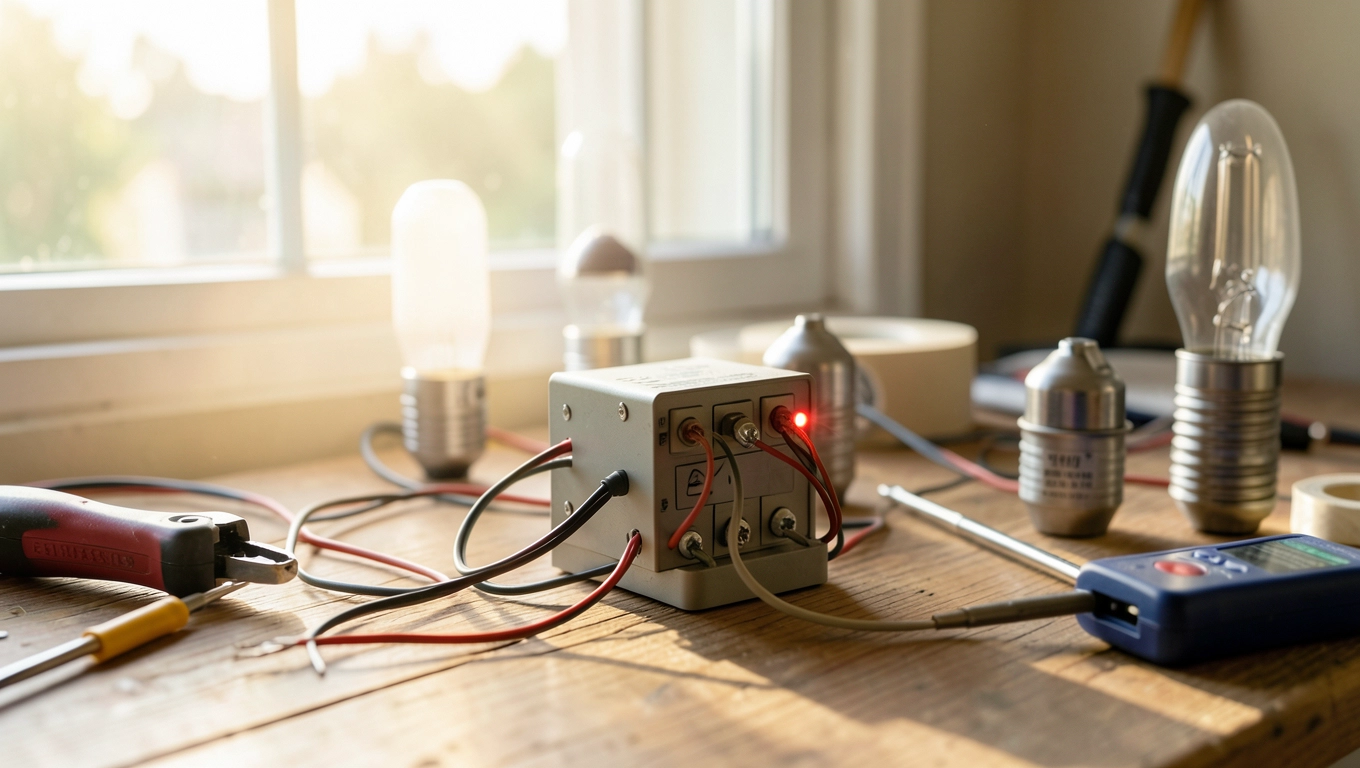

Podłączenie transformatora 12V do halogenów krok po kroku i najczęstsze błędy montażu

Montaż zaczyna się od odcięcia napięcia w rozdzielnicy i sprawdzenia braku potencjału na przewodach miernikiem. Pierwszy błąd polega na pominięciu tej kontroli, bo "widać, że bezpiecznik wypięty". Miernik kosztuje mniej niż wizyta na pogotowiu, a ludzie nadal lekceważą tę czynność. Po upewnieniu się, że obwód jest martwy, przystępujesz do prowadzenia przewodu zasilającego transformator.

Przewód fazowy i neutralny prowadzisz przewodem YDYp 3×1,5 mm² do miejsca montażu transformatora, najczęściej nad sufitem podwieszanym lub w puszce instalacyjnej. Transformator mocujesz na płycie montażowej lub wsporniku, pozostawiając pięć centymetrów luzu po każdej stronie obudowy. Cyrkulacja powietrza to naturalne chłodzenie, bez którego nawet zapasowy bufor mocy nie uchroni elektroniki przed przegrzaniem.

Wyjście niskonapięciowe i podłączenie opraw

Od strony wtórnej transformatora prowadzisz obwód 12 V przewodem o przekroju dobranym do odległości. Do pięciu metrów wystarczy 1,5 mm², do dziesięciu metrów lepiej zastosować 2,5 mm², a powyżej piętnastu metrów obowiązuje już 4 mm². Każdy halogen łączy się równolegle do przewodu zasilającego, nie szeregowo. Szeregowe łączenie halogenów 12 V powoduje, że przy przepaleniu jednej żarówki gaśnie cały obwód.

Polaryzacja w obwodzie 12 V nie ma znaczenia dla halogenów z tradycyjnym żarnikiem, ponieważ żarnik świeci niezależnie od kierunku prądu. Przy oprawach z diodami LED 12 V, które czasem montujesz jako zamiennik halogenów, polaryzacja ma już znaczenie i błąd objawia się brakiem świecenia lub migotaniem. Przed podłączeniem zawsze sprawdź oznaczenia na oprawce.

Uziemienie i ochrona przeciwporażeniowa

Transformator z klasą ochrony II, oznaczony podwójnym kwadratem, nie wymaga podłączania przewodu ochronnego PE. Modele z klasą I, posiadające zacisk uziemiający, wymagają podłączenia do szyny PE w rozdzielnicy. Pominięcie tego połączenia powoduje, że obudowa w razie uszkodzenia izolacji może znaleźć się pod napięciem sieciowym. To klasyczna przyczyna porażeń w łazienkach, gdzie normy PN-HD 60364-7-701 nakładają obowiązek stosowania wyłączników różnicowoprądowych o czułości trzydziestu miliamperów.

Drugi obowiązkowy element to zabezpieczenie nadprądowe po stronie pierwotnej. Bezpiecznik lub wyłącznik instalacyjny B10 chroni przewód zasilający transformator przed przeciążeniem, które w razie wewnętrznego zwarcia w zasilaczu mogłoby stopić izolację przewodu YDYp.

Najczęstsze błędy montażowe

• Montowanie transformatora bezpośrednio na materiałach palnych bez przekładki termicznej.
• Skręcanie przewodów niskonapięciowych z przewodami sieciowymi w jednej wiązce, co indukuje zakłócenia.
• Dobieranie transformatora "na styk" bez dwudziestopięcioprocentowego zapasu mocy.
• Prowadzenie obwodu 12 V przewodem o zbyt małym przekroju, generującym spadki napięcia powyżej jednego wolta.
• Brak puszki rozgałęźnej przy więcej niż trzech oprawach, utrudniający późniejszy serwis.

Według normy PN-EN 61558-2-6 transformator bezpieczeństwa do obwodów SELV (Safety Extra Low Voltage) musi posiadać podwójną lub wzmocnioną izolację między uzwojeniem pierwotnym a wtórnym. Ta norma jest podstawą bezpieczeństwa użytkowania halogenów niskonapięciowych w pomieszczeniach mokrych i powinna stanowić filtr przy zakupie.

Procedura uruchomienia instalacji

Po zakończeniu montażu włączasz napięcie i mierzysz napięcie wyjściowe transformatora bez obciążenia. Powinno mieścić się w granicach dwunastu do dwunastu i pół wolta. Następnie podłączasz wszystkie oprawy i ponownie kontrolujesz napięcie pod obciążeniem. Spadek poniżej jedenastu i siedmiu dziesiątych wolta oznacza, że przewód jest za cienki lub transformator za słaby. Ostatni etap to obserwacja przez piętnaście minut przy włączonych wszystkich halogenach.

Jeśli obudowa transformatora przekracza sześćdziesiąt stopni Celsjusza w dotyku, instalacja jest przeciążona lub źle wentylowana. Zbyt gorący zasilacz to zapowiedź awarii kondensatorów w ciągu kilku miesięcy, dlatego warto już teraz wymienić go na model o większej mocy lub poprawić cyrkulację powietrza.

Dobór ściemniacza do instalacji 12 V

Dla transformatorów toroidalnych wybierasz dimer z odcinaniem fazy opóźnionej, czyli oznaczenie "trailing edge". Dla elektronicznych impulsowych stosujesz dimery z odcinaniem fazy wiodącej "leading edge", choć coraz więcej nowoczesnych ściemniaczy obsługuje oba tryby automatycznie. Kompatybilność dimerów opisuje norma PN-EN 60669-2-1, a producenci halogenów prowadzą listy rekomendowanych modeli ściemniaczy do konkretnych zasilaczy.

Minimalne obciążenie dimera jest często wyższe niżeli pobór pojedynczego halogenu, przez co przy ściemnianiu do zera żarówki migają. Rozwiązaniem jest zwiększenie liczby opraw lub wybór dimera z regulowaną charakterystyką minimalnego obciążenia.

Serwis i diagnostyka po roku użytkowania

Po dwunastu miesiącach pracy sprawdź zaciski śrubowe transformatora, dokręcając je delikatnie kluczem. Drgania termiczne potrafią poluzować połączenie, co objawia się iskrzeniem przy włączaniu i spadkiem napięcia na oprawach. Jednocześnie skontroluj stan izolacji przewodów niskonapięciowych, bo w podbitce sufitowej potrafią ją podgryzać myszy lub owady.

Jeżeli któryś halogen zaczął migotać bez powodu, winowajcą jest najczęściej utleniony styk w oprawce lub przetarty przewód przy złączce. Czyszczenie styków sprayem do kontaktów elektrycznych i wymiana uszkodzonego odcinka przewodu rozwiązuje problem bez konieczności wymiany całego transformatora.

Transformator 12V do halogenów a efektywność energetyczna

Halogen 35 W zużywa trzydzieści pięć watów mocy elektrycznej przez cały czas świecenia. Zamiana na żarówkę LED MR16 12 V o strumieniu świetlnym odpowiadającym pięćset lumenom obniża pobór do pięciu watów. Transformator pozostaje ten sam, ale jego obciążenie spada dziesięciokrotnie, co znaczy, że możesz podłączyć sześćdziesiąt halogenów LED do zasilacza zaprojektowanego dla sześciu halogenów klasycznych.

Efektywność energetyczna takiej modernizacji sięga osiemdziesięciu pięciu procent w perspektywie roku, a koszt wymiany zwraca się w instalacjach używanych powyżej trzech godzin dziennie. Jedyną pułapką jest kompatybilność transformatora ze ściemniaczem, ponieważ nie każdy zasilacz elektroniczny toleruje obciążenie poniżej dziesięciu procent wartości znamionowej.

Źródła danych i norm: PN-EN 61558-2-6 (bezpieczeństwo transformatorów SELV), PN-HD 60364-7-701 (instalacje w łazienkach), PN-EN 60669-2-1 (ściemniacze), katalogi producentów zasilaczy impulsowych, dokumentacja techniczna opraw halogenowych niskonapięciowych.
