Jaka średnica otworu pod halogen? Wszystko, co musisz wiedzieć przed montażem

Stajesz przed dziurą w suficie i nie wiesz, czy wiertło 68 mm zmieści się tam, gdzie producent obiecywał 70 mm? Spokojnie średnica otworu pod halogen to nie jest żadna wielka filozofia, ale wymaga precyzji, bo źle wycięty otwór oznacza albo oprawka wypadająca z płyty, albo żarówka niewidoczna za zbyt ciasnym kołnierzem. Poniżej dostajesz pełną mapę: od wyboru otwornicy, przez typowe średnice, aż po rozmieszczenie punktów świetlnych z uwzględnieniem wysokości pomieszczenia i stref użytkowania.

• Jaką otwornicą wyciąć otwór pod halogen?
• Najczęstsze średnice halogenów i ich zastosowanie
• Rozmieszczenie i odstępy między halogenami na suficie
• Najczęstsze błędy przy wycinaniu i montażu
• Dobór żarówek LED do oprawek
• Koszt materiałów na pokój 20 m²
• Wymiana żarówki i konserwacja oprawek

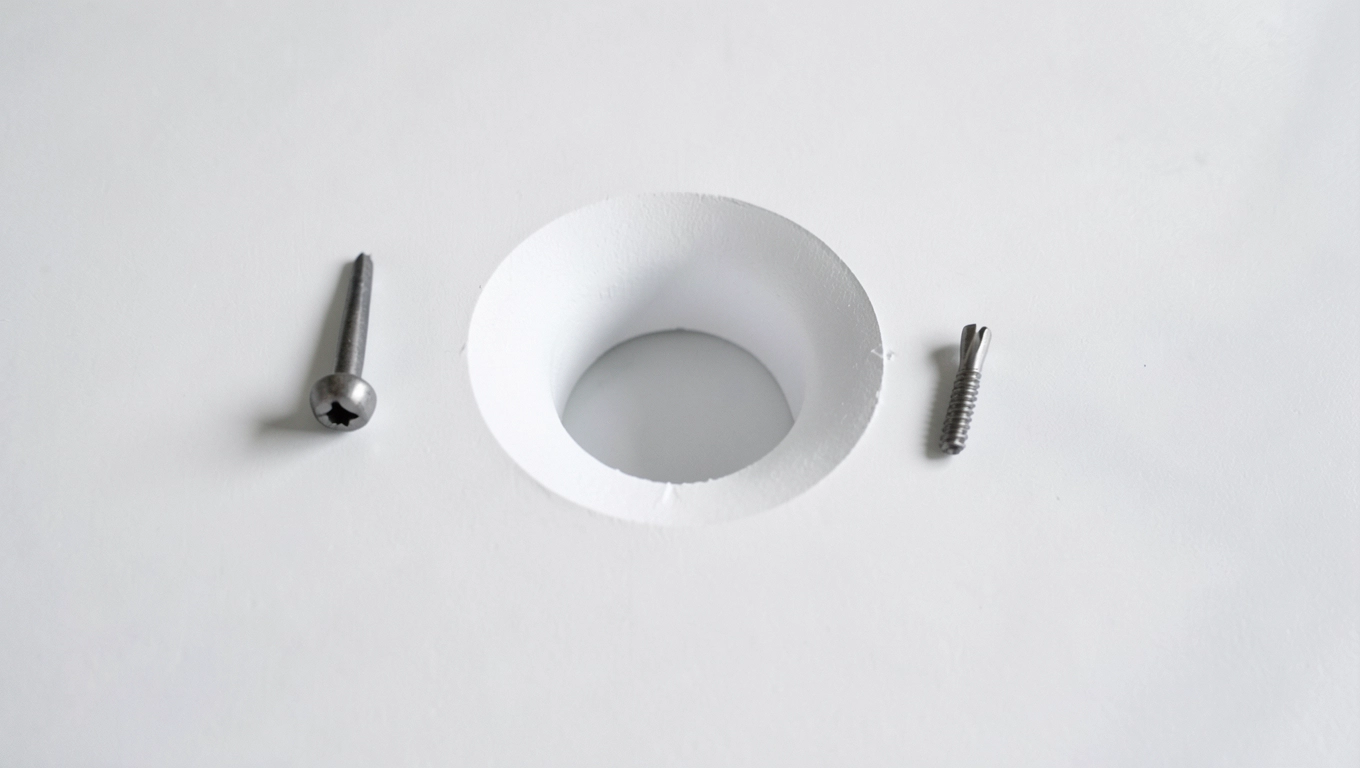

Jaką otwornicą wyciąć otwór pod halogen?

Do płyty gipsowo-kartonowej jedynym sensownym wyborem jest otwornica do drewna i g-k z węglikowymi zębami, najczęściej o zakresie 32-200 mm. Wiertło kręte wierci, ale tylko w drewnie lub metalu, a koronka z zębami tnie obracając się jak piła, co daje czystą krawędź bez wyszczerbiania kartonu.

Najpopularniejsze średnice otwornicy pod halogen to 68 mm, 70 mm i 80 mm, ale trafisz też na 55 mm przy oprawach MR16 oraz 92 mm przy dużych panelach typu downlight. Kupując, zwróć uwagę na trzpień centrujący ten krótki, sprężynowy świder prowadzi koronkę tak, że otwór wychodzi dokładnie tam, gdzie go zaznaczyłeś, bez błądzenia po płycie.

Prędkość obrotowa ma znaczenie: przy twardej płycie powyżej 12 mm koronka lubi się „przygryźć” i wyrwać kawałek kartonu z drugiej strony. Ustawiaj wiertarkę na 400-800 obrotów na minutę, lekko naciskaj i nie spiesz się, bo pośpiech wychodzi bokiem jako postrzępiona krawędź.

Otwornica z trzpieniem 1/4 cala pasuje do zwykłej wiertarko-wkrętarki, ale jeśli montujesz więcej niż pięć oczek, warto sięgnąć po akumulatorową wiertarkę z wolnobieżnym trybem. Dzięki temu nie poczujesz zmęczenia już po trzecim otworze, a krawędź będzie równa, bez konieczności szlifowania.

Przed cięciem zaznacz środek otworu szpilką lub wkrętem, dobij go młotkiem, włóż trzpień i dopiero wtedy uruchom wiertarkę. Taki schemat eliminuje błąd przesunięcia, który przy 68 mm oznacza już pół centymetra widać go gołym okiem po włożeniu oprawki.

Dobór otwornicy do typu oprawki

Oprawki stałe (tzw. fixed) potrzebują otworu mniejszego o 2-3 mm od średnicy zewnętrznej korpusu, ponieważ klipsy sprężynowe chowają się w szczelinie. Przy oprawce o deklarowanej średnicy montażowej 70 mm wystarczy otwornica 68 mm klipsy po włożeniu rozejdą się i zablokują oprawkę.

Oprawki ruchome (gimbal) potrzebują większego marginesu, bo obracają się wokół osi. W tym przypadku dobieraj otwornicę o 1 mm większą niż deklarowany wymiar montażowy.

Jeśli korzystasz z oprawy natynkowej, w ogóle nie wycinasz otworu, lecz montujesz ją przez przykręcenie do profilu lub bezpośrednio do płyty. Taki wariant ratuje sytuację przy sufitach, w których prowadzi się dużo instalacji i nie ma miejsca na osadzenie klipsów.

Uwaga: nigdy nie tnij otworu nożem do g-k. Nóż daje niestabilną krawędź, która pyli, pęka i nie trzyma oprawki. Poza tym trudno nim wyciąć idealne koło powstaje owal, w którym halogen albo wypadnie, albo będzie krzywo osadzony.

Najczęstsze średnice halogenów i ich zastosowanie

Standardowe oprawki halogenowe do sufitów podwieszanych mieszczą się w przedziale od 55 mm do 90 mm, ale ponad 80 procent rynku stanowią trzy średnice: 68, 70 i 80 mm. Każda odpowiada innemu typowi żarówki i innej mocy, więc wybór nie jest przypadkowy.

55-60 mm to domena oprawek pod żarówki MR16 z gwintem GU5.3, zasilane przez transformator 12 V. Stosuje się je tam, gdzie liczy się kompaktowa forma i precyzyjne światło akcentowe, na przykład w witrynach sklepowych, galeriach lub wąskich korytarzach.

68-70 mm to najbardziej uniwersalny rozmiar pod żarówki GU10 (230 V) lub MR16 (12 V). Pasuje do większości oprawek stałych i ruchomych dostępnych w marketach budowlanych. Tego rozmiaru używa się w salonach, kuchniach i łazienkach, gdzie potrzeba umiarkowanego strumienia świetlnego.

80-90 mm to format downlight, czyli wpuszczanego panelu LED o większej mocy i szerszym kącie świecenia. Sprawdza się w pomieszczeniach wysokich (powyżej 2,8 m) oraz tam, gdzie zależy nam na mocnym, równomiernym oświetleniu ogólnym bez efektu plam.

Porównanie typowych średnic

Wybierając średnicę, zwróć uwagę na deklarowaną głębokość montażową oprawki. Oprawki pod MR16 potrzebują przestrzeni 60-90 mm nad płytą, co oznacza, że konstrukcja sufitu podwieszanego musi opadać przynajmniej o tyle. Downlighty LED bywają płytsze (30-40 mm), ale za to wymagają chłodzenia, więc wokół oprawki trzeba zostawić 20 mm wolnej przestrzeni.

Jeśli planujesz montaż w pomieszczeniu niskim (do 2,4 m) lub w suficie z ociepleniem z wełny, nie sięgaj po duże oprawy 80 mm z radiatorem. Lepiej zdecydować się na kompaktowe 68 mm bez transformatora mniejsze ryzyko przegrzewania i łatwiejszy dostęp przy wymianie żarówki.

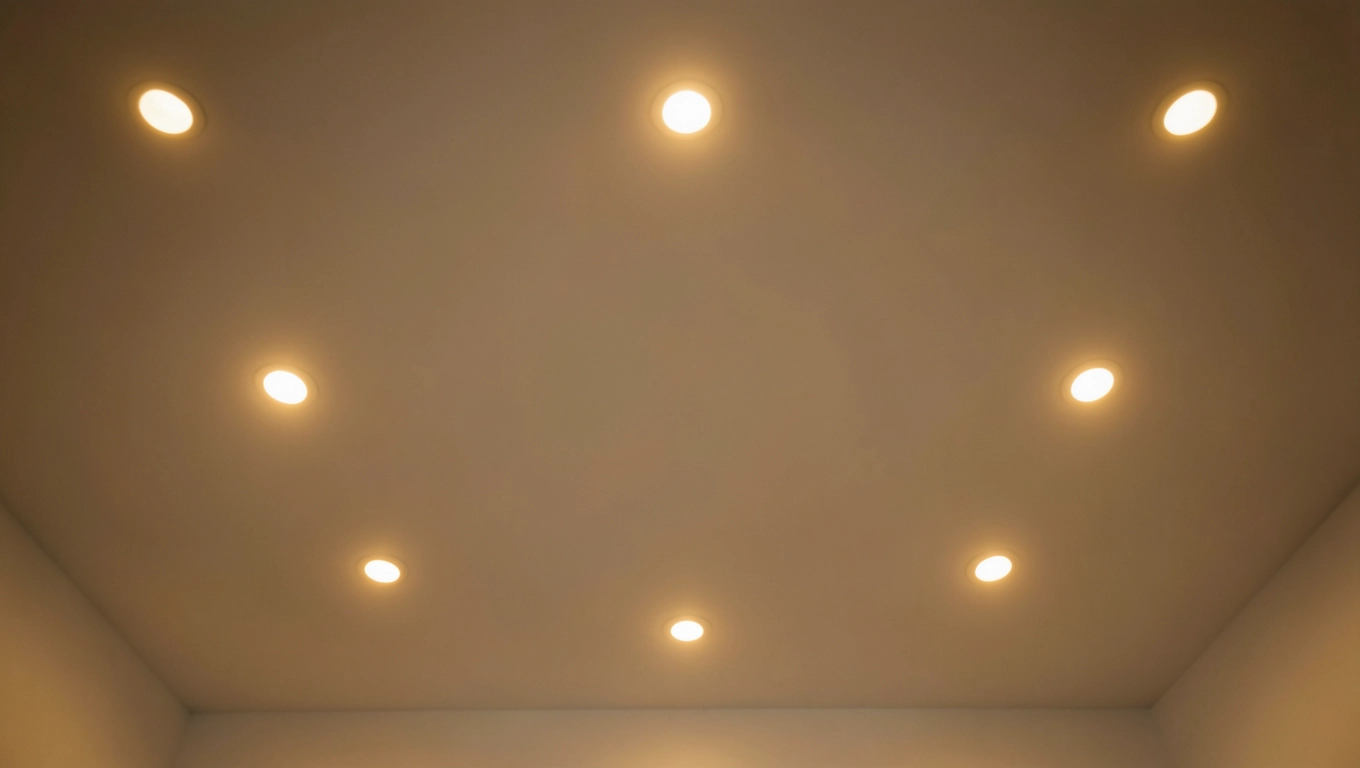

Rozmieszczenie i odstępy między halogenami na suficie

Najprostsza reguła rozmieszczenia halogenów mówi, że odległość między oprawkami powinna wynosić od 0,5 do 0,8 wysokości pomieszczenia. W pokoju o standardowych 2,7 m daje to odstęp 1,35-2,16 m, czyli w praktyce mniej więcej 1,5 m przy świetle ogólnym i 1,2 m przy akcentowym.

Zbyt duże odstępy tworzą efekt „plam” fragmenty sufitu pozostają ciemne, a oczy męczą się przy przechodzeniu ze strefy jasnej do ciemnej. Zbyt małe odstępy powodują prześwietlenie i nienaturalny blask, szczególnie przy żarówkach LED o wysokim strumieniu świetlnym.

Od ściany zewnętrznej odsuń pierwszy rząd halogenów przynajmniej o 50-60 cm. Dzięki temu światło nie odbija się mocno od ściany, a oprawka nie wchodzi w strefę, w której mogłaby kolidować z listwą przypodłogową lub szafką kuchenną.

Wzór na liczbę halogenów

Aby obliczyć orientacyjną liczbę punktów świetlnych, podziel pole powierzchni pomieszczenia (m²) przez 1,5-2,0 wynik to liczba halogenów przy standardowej żarówce 5 W LED (ok. 400-500 lm). Przy mocniejszych żarówkach 7 W (ok. 600 lm) współczynnik rośnie do 2,5 m² na jeden punkt.

Przykład: pokój 20 m² wymaga od 10 do 13 halogenów przy 5 W lub 8-10 przy 7 W. Kuchnia 12 m² 6-8 halogenów, z czego dwa rozmieszczone bezpośrednio nad blatem roboczym.

Strefy oświetlenia

W dużych pomieszczeniach warto podzielić sufit na strefy. Nad strefą wypoczynkową w salonie rozstaw halogeny rzadziej (co 1,8 m) i użyj żarówek ciepłych 2700 K. Nad strefą roboczą w kuchni zastosuj gęstszy raster (co 1,2 m) i neutralną barwę 4000 K.

W łazience pamiętaj o strefach wilgotności. Oprawki przy wannie lub prysznicu muszą mieć klasę szczelności co najmniej IP44 dotyczy to również samej żarówki, nie tylko obudowy. Jeśli oprawka jest odległa od źródła wody o więcej niż 60 cm, wystarczy IP20.

Połączenie elektryczne halogenów

Halogeny podłącza się równolegle każdy punkt dostaje fazę, zero i (w przypadku opraw metalowych) przewód ochronny. Nie łącz ich szeregowo, bo spadek napięcia sprawi, że ostatnie żarówki świecą słabiej.

Przewód YDYp 3x1,5 mm² wystarcza do obwodu o łącznym poborze do ok. 3680 W (16 A), co w praktyce oznacza ponad 400 halogenów LED po 7 W. Bezpieczniej jednak podzielić obwód na dwie lub trzy sekcje z osobnym zabezpieczeniem w rozdzielni.

Porada praktyczna: przed wycięciem otworów zaznacz wszystkie punkty na suficie markerem i sprawdź, czy żaden nie koliduje z profilem nośnym CD lub miejscem, w którym poprowadzisz przewód. Przebicie profilu to kłopot, a przecięcie kabla to porażenie oba scenariusze kończą się demontażem fragmentu sufitu.

Najczęstsze błędy przy wycinaniu i montażu

Krzywy otwór to numer jeden na liście problemów. Powstaje, gdy trzpień centrujący się ślizga, a operator „pomaga" wiertarką dociskając ją na siłę. Efekt: owal zamiast koła, oprawka wchodzi na wcisk, ale po miesiącu wypada, bo klips nie trzyma równomiernie.

Drugi błąd to wycięcie za dużego otworu. Zdarza się, gdy monter nie sprawdzi średnicy oprawki i weźmie otwornicę 80 mm do oprawki 70 mm. Oprawka wchodzi, ale klipsy nie mają się czego zaczepić i oprawka zwisa pod własnym ciężarem, odsłaniając szczelinę.

Trzeci problem to brak transformatora przy żarówkach MR16 12 V. Próba podłączenia takiej żarówki bezpośrednio do 230 V kończy się przepaleniem LED-a w ciągu sekundy. Żarówki MR16 mają dwa krótkie bolce (GU5.3), GU10 mają grubsze bolce z „uszami" obracającymi się przy wkładaniu.

Czwarty błąd to montaż zbyt blisko ściany, o którym wspomniałem wcześniej poniżej 50 cm. Światło odbija się od powierzchni i tworzy na ścianie jasny krąg zamiast równomiernego rozproszenia. W przypadku ściany kolorowej krąg zmienia barwę i psuje odbiór wnętrza.

Piąty problem to brak uziemienia przy oprawkach metalowych. Norma PN-HD 60364 wymaga, by oprawki z elementami przewodzącymi dostępnymi dotykowo miały połączenie z przewodem ochronnym PE. Bez tego każda usterka izolacji zamienia oprawkę w niebezpieczną pułapkę.

Bezpieczeństwo i przepisy

Przed rozpoczęciem prac odłącz bezpiecznik obwodu i sprawdź miernikiem, czy w przewodach nie ma napięcia. Nawet jeśli „wiesz, że nic nie biegnie", miernik potwierdzi to w sekundę. Porażenie prądem przy napięciu 230 V bywa śmiertelne.

W łazienkach obowiązuje podział na strefy 0, 1 i 2 zgodnie z normą PN-HD 60364-7-701. Strefa 0 obejmuje wnętrze wanny lub brodzika tam nie wolno montować żadnych opraw zasilanych niskim napięciem. Strefa 1 to przestrzeń nad wanną do wysokości 2,25 m tam dopuszczalne są oprawy 12 V o klasie szczelności co najmniej IP44.

Strefa 2 rozciąga się do 60 cm od krawędzi wanny tu wystarczy IP44 dla opraw 230 V. Poza tymi strefami (powyżej 2,25 m lub dalej niż 60 cm) można stosować standardowe oprawy IP20.

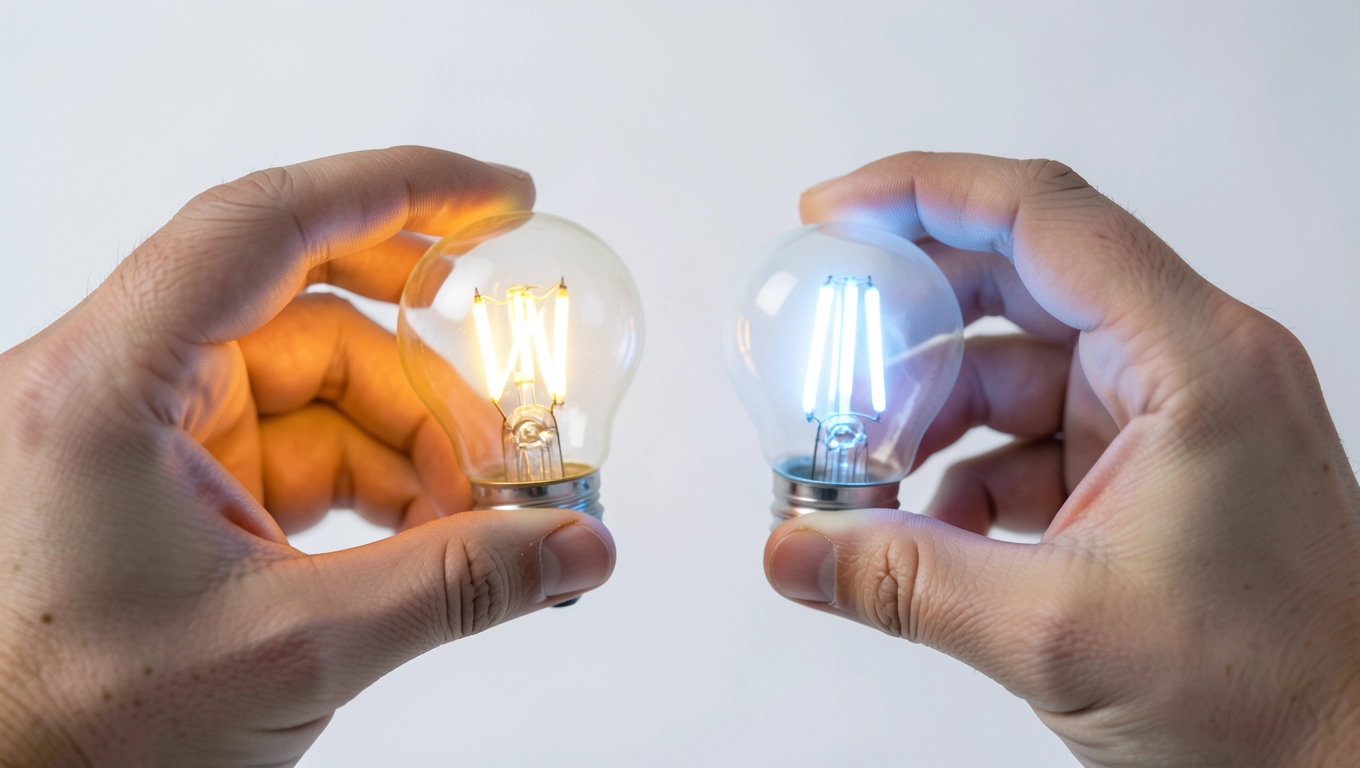

Dobór żarówek LED do oprawek

Żarówka halogenowa 50 W świeci z jasnością około 700-900 lm i pobiera realnie 50 W z sieci. Jej LED-owy odpowiednik to żarówka 5-7 W, która przy tej samej liczbie lumenów zużywa prawie dziesięciokrotnie mniej prądu. Dla użytkownika oznacza to obniżkę rachunku za prąd o 80-90% przy tej samej ilości światła.

Barwa światła ma znaczenie nie mniejsze niż moc. 2700 K daje ciepły, żółtawy odcień idealny do salonu i sypialni. 3000 K to kompromis ciepła i neutralności, dobry do przedpokojów. 4000 K jest neutralna i pobudzająca sprawdza się w kuchni, łazience, biurze. 6500 K daje chłodny, niebieskawy strumień niezalecany w pomieszczeniach mieszkalnych, bo zniekształca kolory skóry i tworzy sterylny klimat.

Tabela porównawcza barwy światła

Kąt świecenia żarówki wpływa na charakter oświetlenia. Wąski kąt 24-36° tworzy snop światła widoczny na podłodze jako okrągła plama dobry do akcentowania obrazów lub detali architektonicznych. Szeroki kąt 60-120° daje światło ogólne, rozproszone pasuje do pomieszczeń, w których zależy nam na równomierności.

Strumień świetlny podawany jest w lumenach (lm). Jeden lumen odpowiada mniej więcej światłu jednej świeczki. Aby pokój 20 m² oświetlić komfortowo, potrzebujesz łącznego strumienia 3000-4000 lm. Przy 10 żarówkach daje to 300-400 lm każda, co odpowiada LED-om 5-7 W.

Kiedy NIE stosować halogenów sufitowych

Nie montuj ich w sufitach, w których nad płytą g-k jest mniej niż 5 cm wolnej przestrzeni. Każda oprawka wymaga odprowadzenia ciepła, a brak wentylacji skraca żywotność LED-a nawet o 70 procent.

Nie stosuj ich w pomieszczeniach z ogrzewaniem podłogowym bez dodatkowej izolacji termicznej nad oprawką. Ciepło z halogenów potrafi miejscowo podnieść temperaturę sufitu o 15-20°C, co prowadzi do odkształceń płyty i pęknięć w okolicach otworu.

Nie wybieraj opraw bez certyfikatu CE lub bez oznaczenia klasy szczelności. Brak oznaczeń sugeruje produkt z niepewnego źródła, który może nie spełniać norm bezpieczeństwa PN-EN 60598 dotyczących opraw oświetleniowych.

Koszt materiałów na pokój 20 m²

Orientacyjny kosztorys na pokój o powierzchni 20 m² z 10 halogenami LED 7 W wygląda następująco:

• otwornica 68 mm z trzpieniem: 35-60 zł (inwestycja jednorazowa)
• 10 oprawek stałych GU10: 50-120 zł
• 10 żarówek LED GU10 7 W: 70-150 zł
• przewód YDYp 3x1,5 mm² (15 m): 45-75 zł
• złączki WAGO 221 (20 szt.): 30-50 zł
• koszt robocizny (jeśli zlecasz): 250-500 zł

Przy samodzielnym montażu materiały zamykają się w kwocie 230-460 zł, a cały projekt zajmuje 3-5 godzin. Zlecenie elektrykowi z doświadczeniem w g-k podnosi koszt o 250-500 zł, ale eliminuje ryzyko błędów przy podłączeniu.

Wymiana żarówki i konserwacja oprawek

Żarówki GU10 wymieniasz ręcznie wystarczy przekręcić w oprawce o ćwierć obrotu w kierunku przeciwnym do ruchu wskazówek zegara i wyciągnąć. Nową wkładasz ruchem odwrotnym, aż do wyraźnego kliknięcia blokującego bolce.

Przy żarówkach MR16 najpierw odchylasz obręcz oprawki (zwykle na klipsie) i wysuwasz żarówkę z gniazda. Samo gniazdo trzyma się na sprężynie, więc po odchyleniu delikatnie wyjmujesz żarówkę razem z gniazdem. Nie ciągnij za szkło przy żarówkach halogenowych szło bywa tak gorące, że pęknie.

Raz na 2-3 lata warto odkurzyć wnętrze oprawki miękkim pędzelkiem. Kurz osiada na odbłyśniku i radiatorze, obniżając skuteczność świetlną o 10-20 procent. Przy okazji sprawdź, czy klipsy sprężynowe nie są pęknięte lub zmęczone zużyty klips wymaga wymiany całej oprawki.

Jeżeli planujesz montaż samodzielnie, pamiętaj, że prace elektryczne przy napięciu 230 V w Polsce wymagają uprawnień SEP do 1 kV. Bez nich ubezpieczyciel może odmówić wypłaty odszkodowania w razie pożaru instalacji.

Źródła i normy: PN-HD 60364 (instalacje elektryczne niskiego napięcia), PN-HD 60364-7-701 (pomieszczenia z wanną lub prysznicem), PN-EN 60598 (oprawy oświetleniowe), PN-EN 12464-1 (oświetlenie miejsc pracy we wnętrzach). Dane techniczne żarówek i oprawek na podstawie kart katalogowych producentów oraz informacji z serwisu informacyjnego branży oświetleniowej (lumeny.pl).
