Otwory wentylacyjne w drzwiach łazienkowych – kompletny poradnik

Para wodna z prysznica osiada na lustrze, kafelkach i suficie, a mimo wietrzenia łazienka dalej pachnie stęchlizną. To znak, że wentylacja grawitacyjna nie wyrabia, bo drzwi łazienkowe przylegają do podłogi tak szczelnie jak przegroda w nowym mieszkaniu. Właśnie dlatego otwory do drzwi łazienkowych to nie kosmetyka, lecz warunek poprawnego ciągu, a zarazem najtańszy sposób, żeby pozbyć się problemu zanim pojawi się czarny nalot na fugach. Poniżej znajdziesz konkretne średnice, normy i kolejność czynności, którą stosuje się przy montażu tulei wentylacyjnej w skrzydle drzwiowym, z uwzględnieniem wymogów kominiarskich i ograniczeń technologicznych samych drzwi.

• Jaką średnicę i ilość otworów wybrać do łazienki bez okna
• Kratka czy tuleja wentylacyjna co lepiej sprawdzi się w drzwiach
• Najczęstsze błędy przy wykonywaniu otworów w drzwiach łazienkowych
• Bezpieczeństwo i zgodność z normami kiedy wezwać fachowca
• Checklist przed zakupem i montażem

Jaką średnicę i ilość otworów wybrać do łazienki bez okna

Wentylacja wywiewna kanałowa wymaga, żeby swobodne pole przekroju w dolnej części drzwi stanowiło co najmniej 80-200 cm² w zależności od kubatury pomieszczenia. Dla typowej łazienki o powierzchni 4-6 m² i wysokości 2,5 m daje to 10-15 m³, a przy typowej wymianie 1,5 wymiany na godzinę potrzeba przepływu około 15-22 m³/h. Tyle musi przepuścić dolna część skrzydła, żeby komin mógł wytworzyć stabilny ciąg nawet podczas bezwietrznej pogody.

Najczęściej spotykane rozwiązanie to okrągła tuleja o średnicy 60 mm, której pole przekroju wynosi około 28 cm². Jedna tuleja daje więc przepływ rzędu 4-6 m³/h przy spadku ciśnienia 10 Pa, charakterystycznym dla kratki wentylacyjnej w drzwiach. Aby uzyskać wymagane 15-22 m³/h, w skrzydle montuje się zwykle od dwóch do czterech tulei rozmieszczonych w jednym rzędzie lub w układzie 2+2. W praktyce oznacza to, że właściciel niewielkiej łazienki potrzebuje zwykle dwóch otworów, a większej trzech lub czterech.

Przeliczenie wygląda prosto: znając kubaturę pomieszczenia i krotność wymian, obliczasz wymagany strumień Q [m³/h], a następnie dzielisz go przez wydajność pojedynczej tulei. Jeśli wynik wychodzi większy niż 3, lepiej wybrać tuleje o większej średnicy albo kratkę prostokątną, bo nadmierna liczba drobnych otworów osłabia dolną krawędź skrzydła i komplikuje wiercenie. Kominiarz odrzuca rozwiązania poniżej 80 cm² pola przekroju, ponieważ zbyt mały przelot powoduje, że ciąg kominowy „dławi się" przy niewielkim nawiewie.

Pamiętaj, że pole przekroju liczy się jako geometryczne pole otworów, a nie pole netto po odjęciu siatki przeciw owadom. Siatka z oczkiem 1,5×1,5 mm zmniejsza przelotność o 10-15%, co przy trzech tulejach oznacza realną stratę 1,5-2 m³/h. Warto to uwzględnić w obliczeniach, bo kominiarski protokół odbioru wymaga, aby zmierzony przepływ zgadzał się z projektem, a nie tylko z obietnicą producenta.

Kratka czy tuleja wentylacyjna co lepiej sprawdzi się w drzwiach

Kratka wentylacyjna w drzwiach prostokątna 220×80 mm zapewnia jednorodne pole przekroju przy mniejszej liczbie wierceń, ale wymaga wycięcia otworu piłą otwornicą lub wyrzynarką. Tuleja okrągła Ø 60-80 mm jest łatwiejsza w montażu, ponieważ wystarczy otwornica nasadzana na wiertarkę, a gotowy element wciska się w skrzydło. Decyzja sprowadza się do materiału drzwi, estetyki i wymaganego strumienia powietrza.

Drzwi z płyty laminowanej o grubości 38-40 mm dobrze znoszą tuleje Ø 60 mm, bo rdzeń z plastra miodu lub płyty wiórowej nie kruszeje wokół otworu. Skrzydła pełne z drewna sosnowego o grubości 44-50 mm tolerują nawet kratki prostokątne, pod warunkiem że krawędzie zostaną zabezpieczone lakierem. Drzwi antywłamaniowe klasy RC2 i wyższej mają w środku blachę wiercenie ich bez zgody producenta powoduje utratę certyfikatu odporności na włamanie, co dyskwalifikuje samodzielny montaż tulei w takim skrzydle.

Tuleja metalowa Ø 80 mm ze stali nierdzewnej ma pole przekroju 50 cm², co przekłada się na 8-10 m³/h. Jej zaletą jest wbudowana siatka z mosiądzu lub stali, która zatrzymuje ruch owadów bez obniżania przepływu o więcej niż 10%. Kratka aluminiowa lakierowana proszkowo pozwala dobrać kolor RAL do oklein skrzydła, ale jej montaż wymaga większej precyzji luz większy niż 1 mm między ramką a otworem skutkuje gwizdem przy większym ciągu.

Wentylacja drzwi wewnętrznych krok po kroku zaczyna się od wyboru lokalizacji. Tuleje umieszcza się w odległości 10-15 cm od dolnej krawędzi skrzydła, najlepiej w dwóch rzędach po dwa otwory w rozstawie 6-8 cm. Dzięki temu powietrze opływa próg i zasysa parę wodną z warstwy przy podłodze, a nie z poziomu twarzy użytkownika. Kratkę prostokątną montuje się symetrycznie względem osi pionowej skrzydła, tak aby linia otworu nie kolidowała z zawiasami ani zamkiem.

Najczęstsze błędy przy wykonywaniu otworów w drzwiach łazienkowych

Za mała średnica to najczęstszy błąd właścicieli mieszkań, którzy wiercą pojedynczy otwór Ø 40 mm, bo taka otwornica akurat leżała w szufladzie. Taki przelot daje ledwie 1,5 m³/h, czyli nie spełnia nawet minimalnych wymagań kominiarskich. Drugie miejsce zajmuje montaż zbyt wysoko, bo intuicyjnie otwór robi się „na wysokości wzroku", zamiast w dolnej strefie, gdzie cięższe powietrze faktycznie stagnuje.

Trzeci błąd to wiercenie w miejscu, gdzie producent umieścił wzmocnienie listwę aluminiową, ramię zawiasu lub zamek. W skrzydłach z kolekcji Porta, DRE czy Pol-Skone wzmocnienia są niewidoczne od zewnątrz, ale wyczuwalne magnesem neodymowym. Trafienie wiertłem w stal powoduje zniszczenie otwornicy, a czasem pęknięcie forniru po drugiej stronie. Warto przed wierceniem zmierzyć rozstaw zawiasów i zamka, a potem odsunąć otwory o co najmniej 8 cm od tych punktów.

Czwarty, często pomijany błąd to brak siatki przeciw insektom. W łazience na parterze lub z oknem wychodzącym na ogród muchy i komary potrafią wchodzić przez kratkę w nocy. Piąty problem wynika z braku testu przepływu po montażu tulei warto przyłożyć kartkę papieru A4 do otworu i ocenić, czy sama się przytrzymuje. Kartka powinna lekko przylegać, ale nie drżeć gwałtownie, co świadczy o zbyt mocnym ciągu i konieczności zamontowania nawiewnika w drzwiach lub ścianie naprzeciwko.

Szósty błąd dotyczy uszczelnienia: po wciśnięciu tulei bez kleju monterskiego w skrzydle o chropowatej strukturze mogą powstać mikroszczeliny, przez które powietrze ucieka zanim dotrze do wnętrza kratki. Rozwiązaniem jest silikon sanitarny wokół kołnierza tulei albo krótki wkręt Ø 2,5 mm mocujący ramkę kratki. Dzięki temu cały przekrój pracuje zgodnie z obliczeniami, a kominiarski pomiar rotametryczny nie wykazuje strat.

Wentylacja drzwi wewnętrznych wymaga też odpowiedniego nawiewu. Kratka wyciągowa w drzwiach łazienkowych działa tylko wtedy, gdy do pomieszczenia dostaje się świeże powietrze najczęściej przez szczelinę 1-1,5 cm pod drzwiami albo przez nawiewnik okienny. Bez dopływu kratka tworzy podciśnienie, ciąg kominowy się odwraca, a zamiast wentylacji pojawia się cofka zapachowa z kanału. Dlatego kominiarskie zalecenie tulei wentylacyjnej zawsze łączy się z zaleceniem nawiewnika o wydajności 30 m³/h.

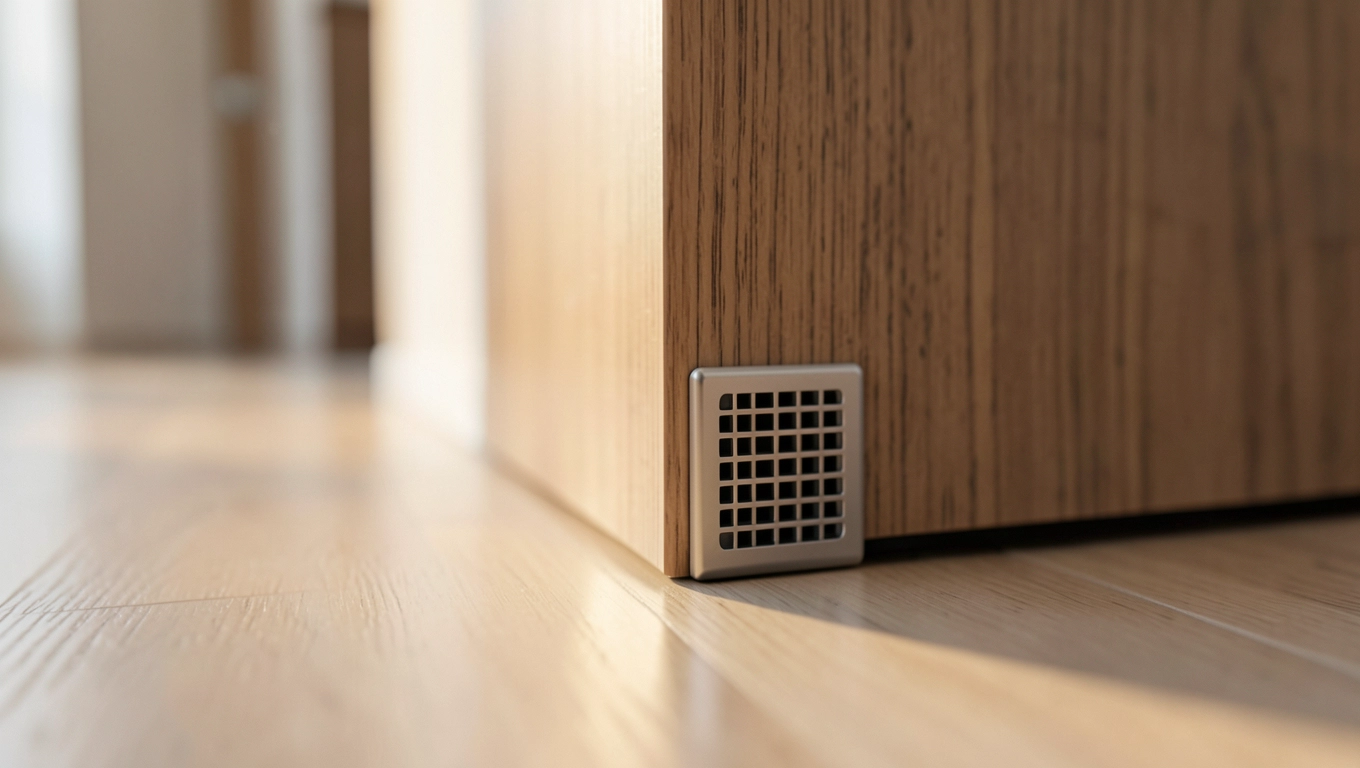

Bezpieczeństwo i zgodność z normami kiedy wezwać fachowca

Zalecenie kominiarskie tuleja wentylacyjna wynika bezpośrednio z PN-EN 16798-3 oraz polskich przepisów techniczno-budowlanych określających minimalny przekrój otworów wentylacyjnych w drzwiach do pomieszczeń bez okien. Norma mówi o 80 cm² pola netto dla łazienki z wentylacją grawitacyjną i krotności wymian 1,5/h. Kominiarz podczas odbioru sprawdza nie tylko liczbę tulei, ale też ich rozmieszczenie względem kratki wyciągowej w ścianie rozstaw większy niż 2 m obniża skuteczność ciągu o 20-30%.

Fachowiec jest potrzebny, gdy skrzydło jest antywłamaniowe, przeciwpożarowe lub fornirowane cennym drewnem egzotycznym. W takich przypadkach samodzielne wiercenie prowadzi do utraty gwarancji i certyfikatu. Monter z uprawnieniami potrafi też wyciąć otwór pod kratkę w drzwiach z litego drewna bez ryzyka rozwarstwienia forniru, używając prowadnicy i piły otwornicy z zębami widiowymi. Koszt takiej usługi to 80-180 PLN za otwór w zależności od regionu i materiału.

Samodzielny montaż tulei wentylacyjnej w drzwiach laminowanych zajmuje 20-30 minut i wymaga otwornicy Ø 60 mm nasadzanej na wiertarkę, ołówka, miary i wkrętaka. W skrzydle drewnianym wierci się najpierw otwór pilotujący Ø 4 mm, potem otwornicą Ø 60 mm z obrotami 400-600/min. Po wciśnięciu tulei warto odkurzyć wnętrze i sprawdzić kartką A4, czy przepływ rzeczywiście występuje.

Checklist przed zakupem i montażem

• Kubatura łazienki pomnóż długość × szerokość × wysokość, żeby dobrać liczbę tulei.
• Wymagany strumień kubatura × 1,5 wymiany/h (grawitacja) lub × 0,5 (mechanika).
• Średnica tulei Ø 60 mm do drzwi 38-40 mm, Ø 80 mm do drzwi 44+ mm.
• Materiał skrzydła laminat toleruje plastik, drewno lite toleruje metal.
• Siatka przeciw owadom mosiądz lub stal nierdzewna, oczko 1,5×1,5 mm.
• Rozmieszczenie 10-15 cm od podłogi, minimum 8 cm od zawiasów i zamka.
• Nawiewnik 30 m³/h w oknie lub ścianie naprzeciwko, żeby ciąg działał.

Źródła danych i norm: PN-EN 16798-3:2017 (Wentylacja budynków Wymagania dotyczące właściwości energetycznych), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.), PN-EN 13141-4:2018 (Wentylacja budynków Badania właściwości elementów Tuleje wentylacyjne), dane katalogowe producentów osprzętu wentylacyjnego oraz wytyczne Krajowej Izby Kominiarzy dotyczące odbioru przewodów wentylacyjnych w lokalach mieszkalnych.
