Oprawa halogenowa ruchoma IP44 – jak wybrać i zamontować w łazience?

Oprawa halogenowa ruchoma IP44 to jedno z tych rozwiązań oświetleniowych, które potrafi jednocześnie rozwiązać problem słabej widoczności w łazience i zachować swobodę regulacji kierunku światła. Wielu inwestorów kupuje pierwszą lepszą oprawę ze sklepu, po czym okazuje się, że para wodna osadza się na odbłyśniku albo że światło pada pod niewłaściwym kątem na twarz osoby stojącej przy lustrze. Ten artykuł wchodzi głębiej: nie ogranicza się do haseł katalogowych, lecz rozkłada na czynniki pierwsze strefy wilgotności, mechanikę ruchomych przegubów oraz fizykę barwy i natężenia światła. Czytelnik, który dobrnął do końca, będzie wiedział, co konkretnie kupić, dlaczego akurat ten model, i jak go zamontować, żeby służył latami.

• Strefy wilgotności w łazience a klasa IP44
• Dobór mocy i barwy światła do ruchomej oprawy halogenowej
• Podtynkowe i natynkowe oprawy ruchome IP44 porównanie typów
• Montaż i bezpieczeństwo elektryczne
• Najczęstsze błędy przy wyborze oprawy halogenowej ruchomej IP44
• Dobór oprawy do konkretnych stref łazienki
• Checklist przed zakupem
• Normy i źródła danych

Strefy wilgotności w łazience a klasa IP44

Polskie i unijne przepisy dzielą łazienkę na cztery strefy wilgotności, a każda z nich wymaga innego poziomu ochrony przed wnikaniem wody. Norma PN-EN 60529 definiuje klasę IP jako dwucyfrowy kod, gdzie pierwsza cyfra oznacza odporność na ciała stałe, a druga na ciecze. Oprawa oznaczona IP44 chroni przed bryzgami wody z dowolnego kierunku, co w praktyce oznacza deszcz padający pod kątem lub krople odbijające się od ściany.

Strefa 0 obejmuje wnętrze wanny i brodzika. Tam jedynym dopuszczalnym rozwiązaniem są oprawy o klasie IP67 lub IP68, zasilane napięciem bezpiecznym 12 V przez transformator z separacją galwaniczną. Strefa 1 rozciąga się do wysokości 2,25 m nad dnem wanny i obejmuje ściany wokół prysznica. Minimalne wymaganie to IP44, choć rekomendacja idzie dalej, ku IP65.

Strefa 2 to pas o szerokości 0,6 m wokół wanny oraz 1,2 m wokół prysznica, licząc od krawędzi źródła wody. Tu oprawa halogenowa ruchoma IP44 spełnia normę, pod warunkiem że jej obudowa zachowuje szczelność po każdej zmianie kąta nachylenia. Strefa 3 obejmuje resztę pomieszczenia i toleruje standardowe IP20, bo ryzyko kontaktu z wilgocią spada niemal do zera.

Ruchoma oprawa halogenowa IP44 montowana w strefie 2 musi zachować szczelność przegubu nawet po kilkuset cyklach regulacji. Uszczelka gumowa na styku głowicy z korpusem odpowiada za to, by skroplona para nie przedostała się do gniazda żarówki. Gdy producent stosuje uszczelkę silikonową zamiast piankową, oprawa wytrzymuje dłużej, ponieważ silikon wolniej traci elastyczność pod wpływem ciepła.

Kiedy IP44 wystarczy, a kiedy nie

Klasa IP44 chroni przed bryzgami, ale nie przed strumieniem wody. Prysznic typu deszczownica, który generuje drobne krople unoszące się w powietrzu, wymaga IP65. Ruchoma oprawa halogenowa IP44 sprawdza się natomiast nad umywalką, przy lustrze oraz w strefie wanny, jeśli głowica jest skierowana w stronę przeciwną do źródła wody.

Wielu producentów oznacza swoje wyroby symbolem IP44, lecz tylko część z nich uzyskała certyfikat po badaniu w komorze z bryzgami wody z czterech stron. Przed zakupem warto sprawdzić, czy na opakowaniu widnieje numer deklaracji zgodności WE oraz nazwa jednostki notyfikowanej. Brak tych informacji sugeruje, że IP44 to hasło marketingowe, a nie potwierdzona odporność.

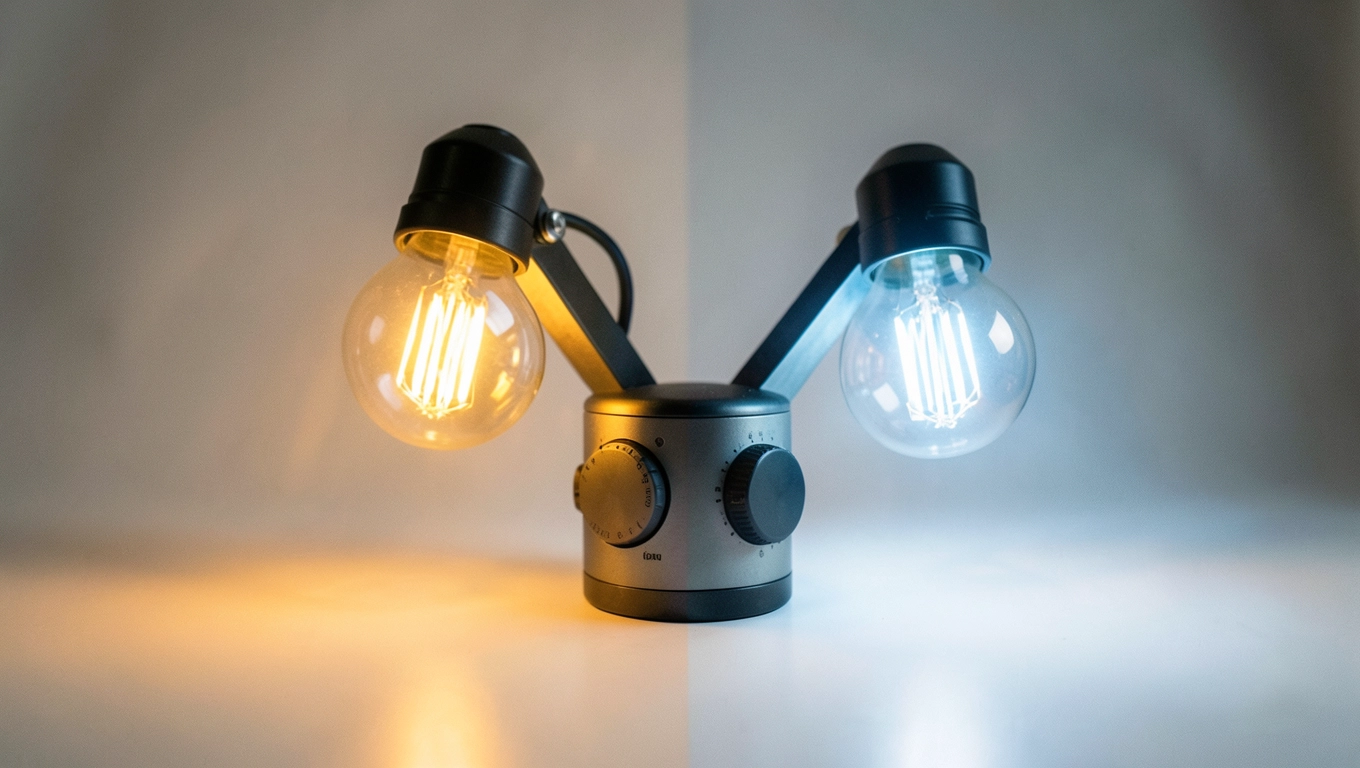

Dobór mocy i barwy światła do ruchomej oprawy halogenowej

Barwa światła wpływa na percepcję kolorów skóry, poziom relaksu i dokładność wykonywanych czynności. Skala temperatury barwowej mierzona w kelwinach (K) dzieli się na trzy przedziały, z których każdy pasuje do innej funkcji łazienki.

Światło ciepłe o temperaturze 2700-3000 K sprzyja odpoczynkowi, ponieważ pobudza wydzielanie melatoniny i buduje przytulny klimat. Sprawdza się w strefie wanny, gdzie kąpiel pełni rolę rytuału wyciszającego. Światło neutralne 4000 K wiernie oddaje kolory, dzięki czemu makijaż i golenie nie kończą się niespodziankami w świetle dziennym. Światło zimne 6000 K działa pobudzająco i ułatwia szybkie przygotowanie rano.

Norma PN-EN 12464-1 zaleca natężenie oświetlenia w łazience na poziomie 200-300 lx. Aby je osiągnąć, trzeba przeliczyć lumeny żarówki na powierzchnię pomieszczenia. Dla łazienki o metrażu 6 m² przy wysokości sufitu 2,5 m łączny strumień świetlny powinien wynosić około 1200-1800 lm.

Kalkulator lumenów krok po kroku

Najpierw mierzy się powierzchnię podłogi w metrach kwadratowych. Następnie mnoży się ją przez 200 lx dla strefy relaksu lub 300 lx dla strefy lustra. Otrzymany wynik to wymagana ilość lumenów. Przy sześciu oprawach sufitowych każda powinna więc dostarczać od 200 do 300 lm, co odpowiada halogenowi LED GU10 o mocy 4-5 W lub tradycyjnemu halogenowi 35 W.

Ruchoma oprawa halogenowa IP44 z żarówką LED o mocy 5 W i strumieniu 400 lm pokrywa zapotrzebowanie jednego punktu w strefie wanny. Zamiana tradycyjnego halogenu 50 W na LED 5 W obniża zużycie energii o 90%, a temperatura obudowy spada z 90°C do 40°C, co zmniejsza ryzyko poparzenia przy przypadkowym dotyku.

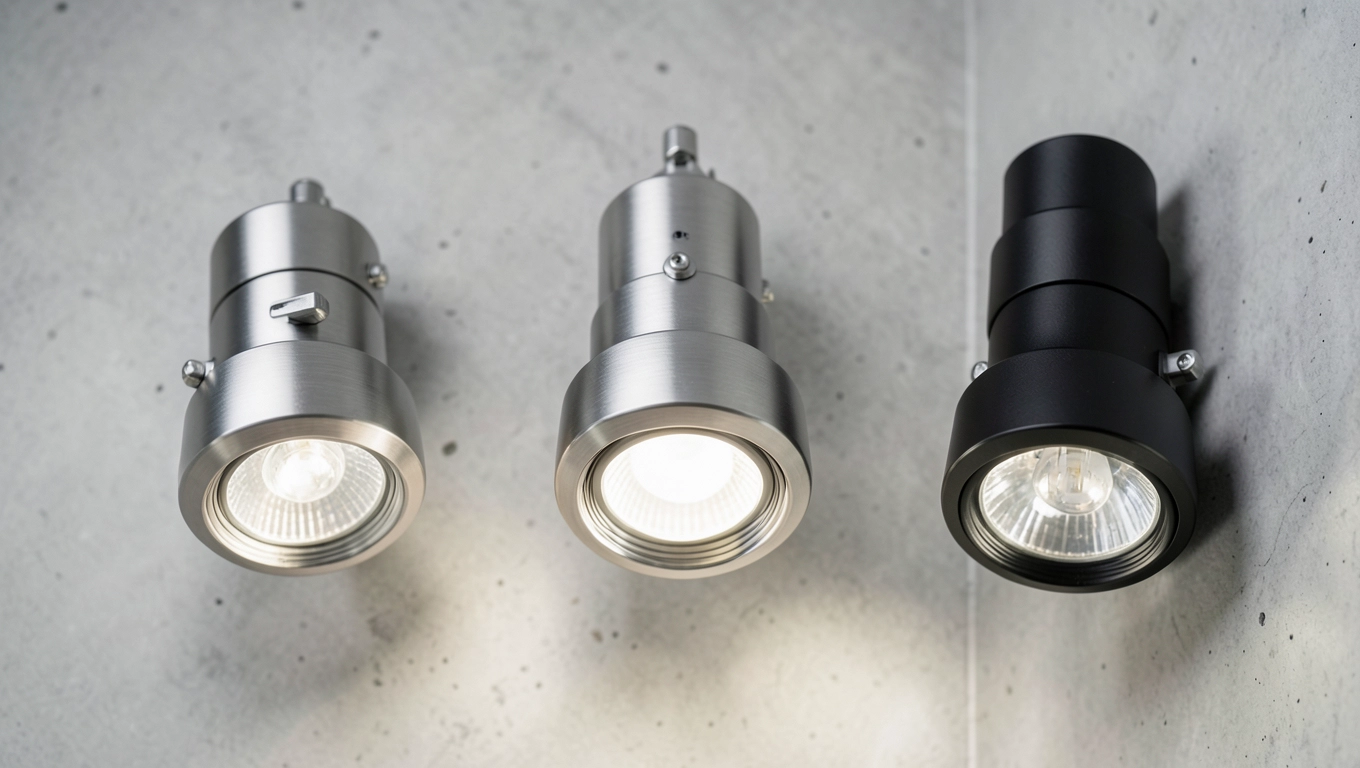

Podtynkowe i natynkowe oprawy ruchome IP44 porównanie typów

Rynek oferuje cztery główne typy opraw ruchomych: natynkowe, podtynkowe, reflektory i tuby. Każdy z nich odpowiada innemu stylowi wnętrza i innym ograniczeniom montażowym. Wybór zaczyna się od pytania, czy sufit ma podbitkę, czy jest to strop betonowy bez możliwości frezowania.

Oprawa natynkowa

Oprawa natynkowa montuje się bezpośrednio na powierzchni sufitu za pomocą kołków rozporowych. Nie wymaga podbitki, co skraca czas instalacji i pozwala uniknąć obniżania pomieszczenia o kilka centymetrów. Modele z serii AQUARIUS ROUND i AQUARIUS SQUARE oferują szczelność IP44 dzięki uszczelce na styku szkła z obudową oraz przegubowi kulowemu umożliwiającemu obrót o 30° w każdą stronę.

Nie stosuje się jej w sufitach podwieszanych z karton-gipsu, gdzie lepiej sprawdza się wersja podtynkowa. Przy montażu natynkowym trzeba też zadbać o estetyczne poprowadzenie kabla, najczęściej w listwie przypodłogowej lub w rurce elektroinstalacyjnej.

Oprawa podtynkowa

Oprawa podtynkowa, potocznie nazywana oczkiem, wtapia się w sufit i pozostawia widoczną jedynie dekoracyjną ramkę oraz źródło światła. Seria VIKI C oraz modele KOBI LIGHT mieszczą się w przedziale 4,90-19,90 zł, co czyni je najtańszą opcją przy zachowaniu normy IP44.

Wymaga podbitki o głębokości minimum 8 cm, bo żarówka halogenowa z radiatorem potrzebuje przestrzeni do odprowadzania ciepła. Brak tej przestrzeni powoduje przegrzewanie oprawki i skraca żywotność żarówki nawet o 50%. W łazienkach z niskim sufitem lepiej odpuścić podtynkowe i postawić na natynkowe albo tuby.

Reflektor

Reflektor sufitowy, taki jak TENOR, łączy ruchomy przegub z soczewką skupiającą strumień światła. Sprawdza się tam, gdzie trzeba mocno doświetlić konkretny punkt, na przykład blat toaletki albo kabinę prysznica. Cena od 71,73 do 194,73 zł odzwierciedla solidniejszą konstrukcję mechaniczną i lepsze uszczelnienie przegubu.

Nie sprawdza się jako oświetlenie ogólne, bo wąski kąt świecenia 24-36° tworzy plamy światła i cienia na suficie. Lepsze efekty daje w duecie z oczkami podtynkowymi, które wyrównują rozkład luminancji.

Tuba sufitowa

Tuba sufitowa, na przykład LAGOON GU10, to cylindryczna oprawa natynkowa z gwintem GU10 na wymienną żarówkę. Minimalistyczny kształt pasuje do łazienek w stylu loftowym i skandynawskim. Cena 49,90 zł plasuje ją między oczkiem podtynkowym a reflektorem.

Nie montuje się jej nad samym prysznicem ze względu na odsłoniętą górną część, gdzie para wodna wnika łatwiej niż w oprawę z uszczelnionym kloszem. Najlepiej sprawdza się w strefie 2 i 3, gdzie bryzgi wody są rzadkością.

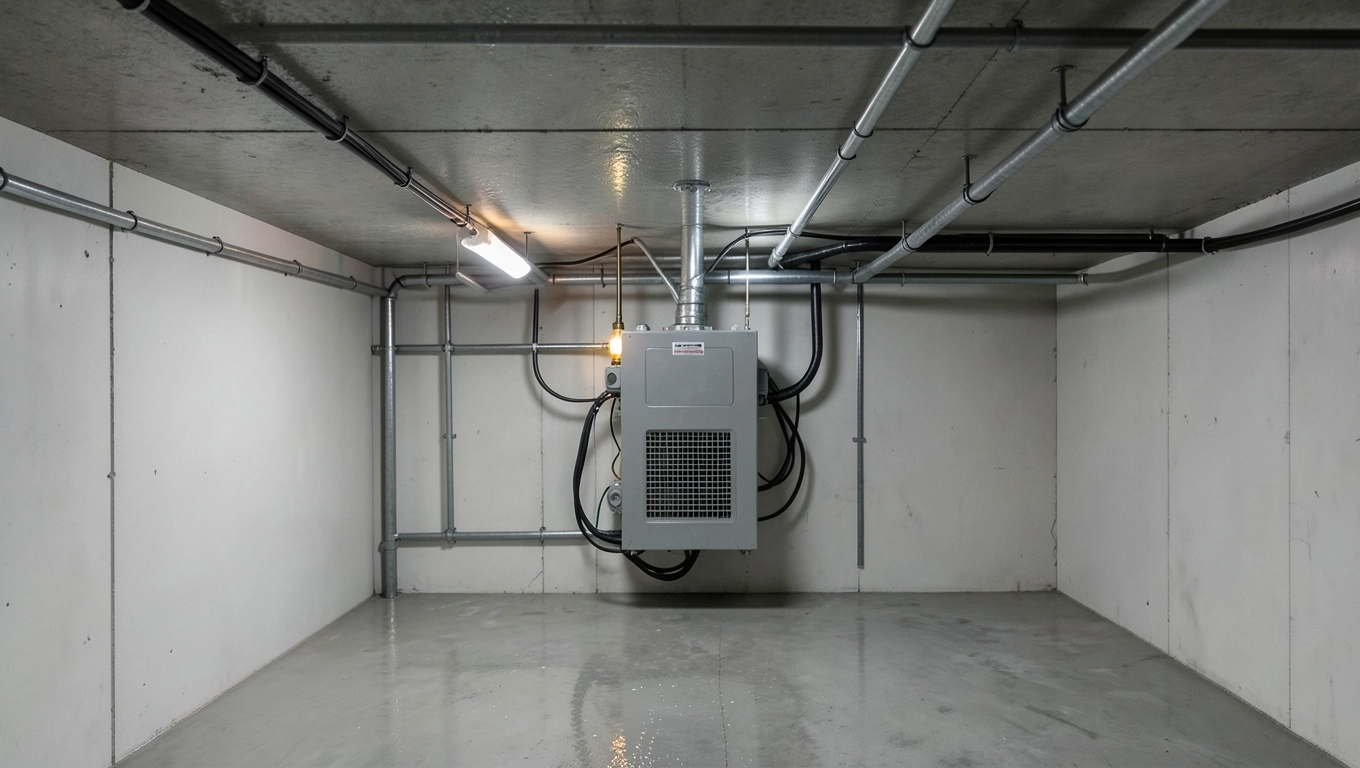

Montaż i bezpieczeństwo elektryczne

Najważniejszą zasadą przy montażu w strefie 0 jest obowiązek zasilania napięciem 12 V przez transformator z separacją galwaniczną. Transformator umieszcza się poza strefą 0 i 1, najczęściej nad sufitem podwieszanym lub w sąsiednim pomieszczeniu. Separacja galwaniczna odcina obwód niskiego napięcia od sieci 230 V, co eliminuje ryzyko porażenia nawet przy uszkodzeniu izolacji żarówki.

Przy montażu podtynkowym otwór wierci się wiertłem koronką o średnicy dostosowanej do oprawki. Zbyt ciasny otwór utrudnia osadzenie sprężyn montażowych, zbyt luźny powoduje, że oprawa wypada. Kierunek otworów montażowych w podbitce powinien pokrywać się z planowaną osią regulacji głowicy, bo oprawa ruchoma obraca się tylko w jednej płaszczyźnie.

Wymiana żarówki w oprawie IP44 wymaga odłączenia zasilania i zdjęcia klosza. Uszczelka gumowa pod kloszem musi wrócić na swoje miejsce, bo przesunięcie o milimetr wystarczy, by woda dostała się do wnętrza. Po każdej wymianie warto wykonać test szczelności: skierować strumień wody z prysznica na oprawę przez minutę i obserwować, czy nie pojawią się krople wewnątrz klosza.

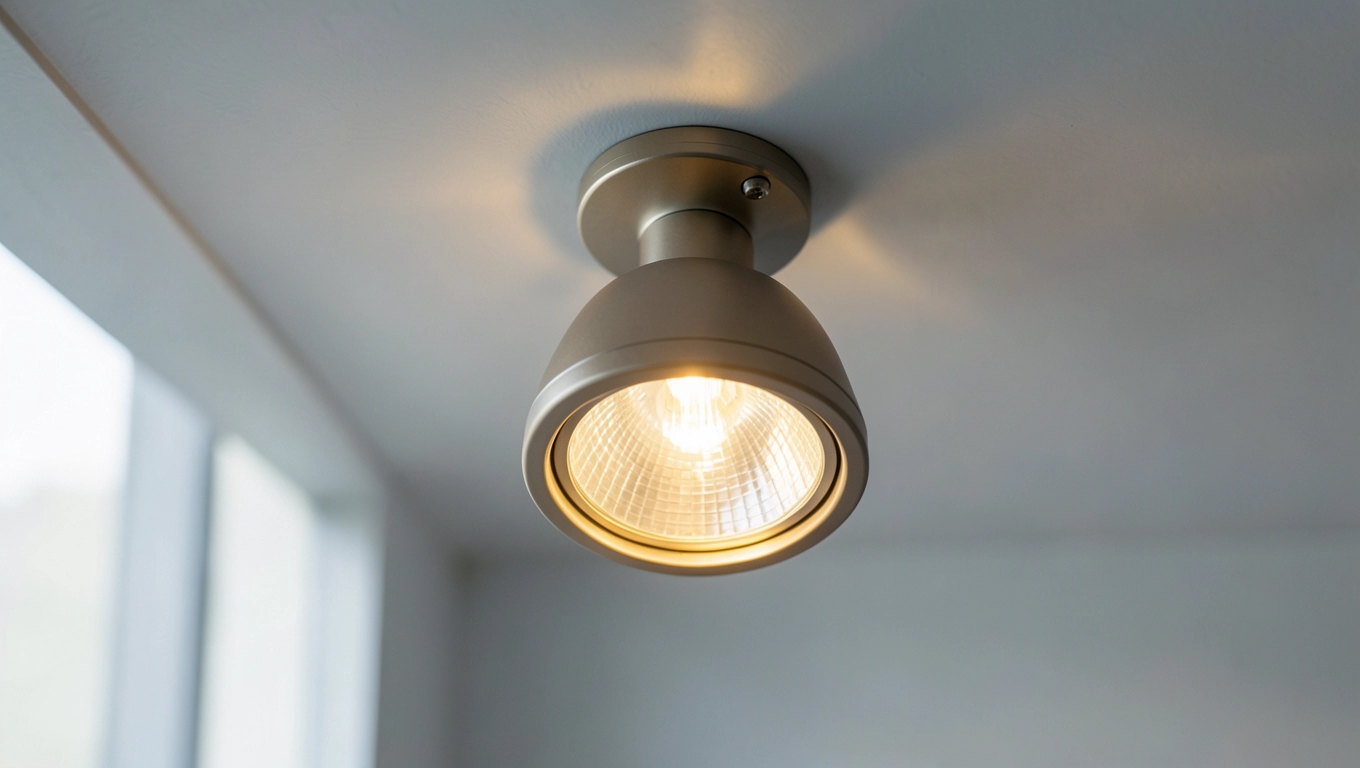

Najczęstsze błędy przy wyborze oprawy halogenowej ruchomej IP44

Pierwszy błąd to ignorowanie wysokości sufitu. Oprawa podtynkowa z żarówką o długości 6 cm wymaga podbitki minimum 10 cm, bo ciepło musi odpływać konwekcyjnie. Przy suficie na poziomie 240 cm od podłogi podbitka obniża go do 230 cm, co w małej łazience daje efekt klaustrofobii.

Drugi błąd to montaż oprawy IP44 bezpośrednio nad prysznicem, gdzie strumień wody uderza w klosz pod kątem 90°. Klasa IP44 nie chroni przed strumieniem, lecz przed bryzgami. Prysznic typu deszczownica generuje krople o energii kinetycznej przekraczającej próg testowy IP44, więc konieczne jest przejście na IP65.

Trzeci błąd to łączenie oprawy ruchomej z żarówką o mocy przekraczającej limit producenta. Żarówka 50 W w oprawie przegubowej generuje temperaturę 95°C na powierzchni klosza. Dotknięcie takiej oprawy przy regulacji kończy się oparzeniem. LED 5 W utrzymuje temperaturę poniżej 45°C i nie stanowi zagrożenia.

Czwarty błąd to rezygnacja z transformatora w strefie 0. Zasilanie 230 V przy bezpośrednim kontakcie z wodą grozi porażeniem śmiertelnym. Transformator 230/12 V kosztuje od 40 do 120 zł i jest obowiązkowy w strefie 0 oraz zalecany w strefie 1.

Dobór oprawy do konkretnych stref łazienki

Strefa lustra wymaga symetrycznego oświetlenia bocznego, bo światło padające z góry tworzy cień pod nosem i na oczach. Dwa kinkiety po bokach lustra albo listwa LED nad lustrem z kątem świecenia 120° rozwiązują problem. Temperatura barwowa 4000 K wiernie oddaje kolory, więc makijaż wygląda tak samo w domu i na zewnątrz.

Strefa prysznica potrzebuje oprawy IP65 z żarówką o kącie świecenia 36-60°, bo wąski snop światła odbija się od kafelków i razi. Tuba sufitowa z gwintem GU10 oraz uszczelnionym kloszem aluminiowym sprawdza się tu najlepiej, o ile montaż dopuszcza odległość minimum 60 cm od dyszy prysznica.

Strefa wanny to miejsce relaksu, więc ciepłe światło 2700-3000 K o natężeniu 150-200 lx buduje nastrój. Oprawa halogenowa ruchoma IP44 skierowana na sufit odbija światło od białej powierzchni i rozprasza je równomiernie po całym pomieszczeniu. Taki zabieg optycznie powiększa łazienkę i eliminuje ostre cienie.

Oświetlenie ogólne tworzy cztery do sześciu oczek sufitowych rozmieszczonych w równych odstępach. W łazience 6 m² cztery oprawy co 1,5 m pokrywają całą powierzchnię bez ciemnych narożników. Przy metrażu 10 m² potrzeba już sześciu punktów.

Checklist przed zakupem

• Wymiary łazienki w metrach kwadratowych
• Lokalizacja wanny, prysznica, umywalki względem ścian
• Rodzaj sufitu: betonowy, podwieszany, kasetonowy
• Wysokość pomieszczenia od podłogi do sufitu
• Planowana liczba punktów świetlnych
• Preferowana barwa światła: ciepła, neutralna, zimna
• Łączne zapotrzebowanie na lumeny (200-300 lx × m²)
• Strefa wilgotności dla każdego punktu montażowego
• Dostępność transformatora 12 V przy montażu w strefie 0
• Certyfikat zgodności z normą PN-EN 60529 na opakowaniu

Normy i źródła danych

• PN-EN 60529:2003 Stopnie ochrony zapewniane przez obudowy (kod IP)
• PN-EN 12464-1:2012 Oświetlenie miejsc pracy. Część 1: Miejsca pracy we wnętrzach
• PN-HD 60364-7-701:2010 Instalacje elektryczne w łazienkach i natryskach
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
