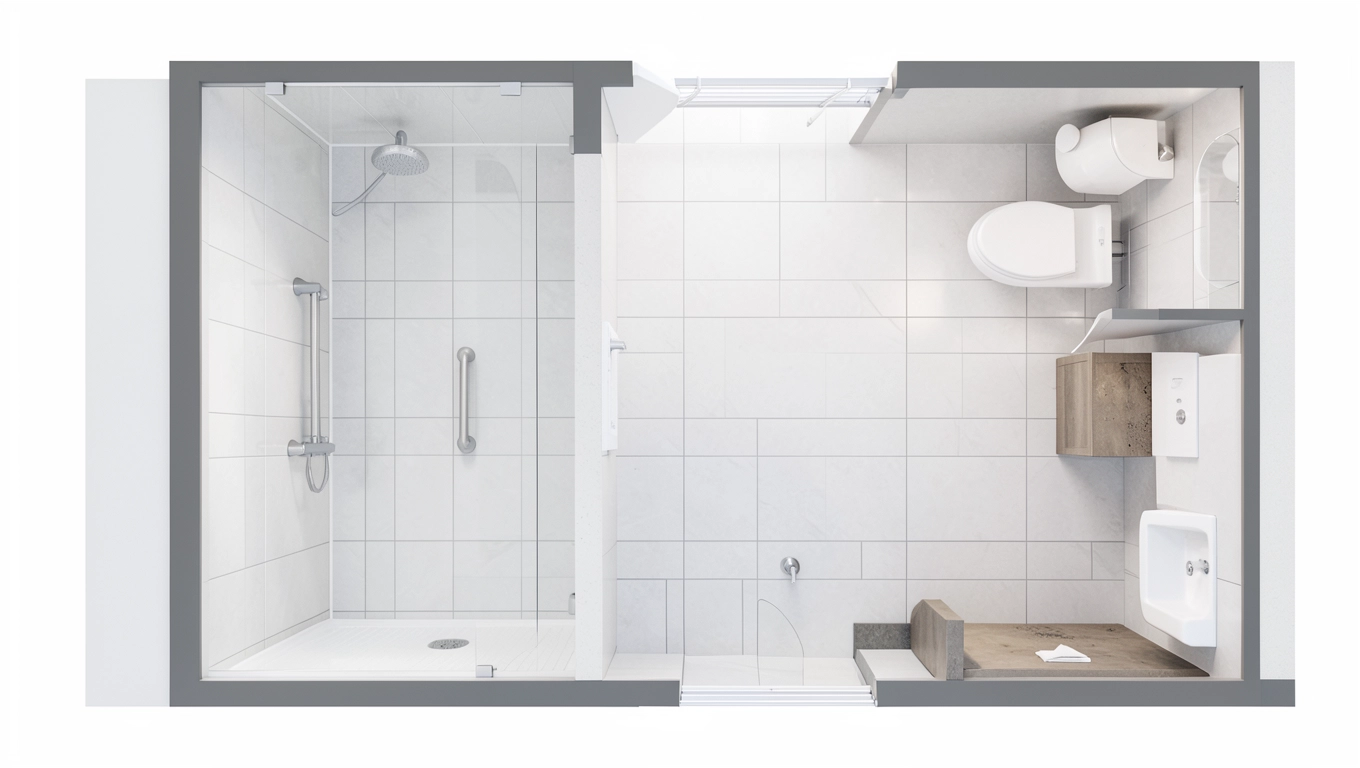

Rzut łazienki dla niepełnosprawnych – projekt, wymiary i wymogi

Projektowanie łazienki dla niepełnosprawnych rzut, który naprawdę umożliwia samodzielne korzystanie, to zagadka wymiarów i ergonomii, gdzie jeden błąd w prześwicie potrafi zablokować wózek inwalidzki na zawsze. W budynkach prywatnych formalny brak regulacji nie zwalnia z odpowiedzialności za bezpieczeństwo najbliższych a normy dostępności, jak PN-EN 17210, okazują się nieocenionym kompasem. Zanim zdecydujesz się na konkretny układ ceramiki, musisz poznać fizykę przestrzeni manewrowej, inaczej łazienka stanie się barierą zamiast wsparciem.

• Wymiary i przestrzeń manewrowa dla wózka inwalidzkiego
• Rozmieszczenie ceramiki i armatury w łazience dla niepełnosprawnych
• Normy dostępności i wymagane prześwity na rzutach
• Uchwyty i poręcze rozmieszczenie w planie łazienki

Wymiary i przestrzeń manewrowa dla wózka inwalidzkiego

Minimalna przestrzeń manewrowa pozwalająca na obrót wózka inwalidzkiego o 360 stopni wynosi 150 cm na 150 cm. To nie jest wymiar z sufitu wynika z rozstawu kół standardowego wózka (około 60 cm) i promienia skrętu osi tylnej. Jeśli łazienka jest wąska, wystarczy prostokąt 150 cm × 90 cm, ale wtedy obrót możliwy jest tylko w jednym kierunku, co wymusza dodatkowe planowanie trasy od drzwi do toalety.

Szerokość przejść między ceramiką a ścianą musi wynosić minimum 90 cm. To absolutne minimum dla wózka o szerokości 65 cm przy węższym przejściu opuszczane podłokietniki obruszą się o armaturę. Projektanci zalecają 100-120 cm, co pozwala na swobodny przejazd nawet z plecakiem ortopedycznym zamontowanym na oparciu.

Progi są wrogiem numer jeden w łazience dla niepełnosprawnych. Próg wyższy niż 2 cm stanowi niepokonalną przeszkodę dla przednich kółek wózka (casterów). Nawet gumowy próg 1,5 cm potrafi wytrącić równowagę użytkownika podczas gwałtownego wjechania. Najlepszym rozwiązaniem jest całkowite wyrównanie podłogi lub ewakuacyjne zniwelowanie różnicy poziomów pochylnią o nachyleniu maksymalnie 8%.

Podobny artykuł łazienki królewskie cennik

Kierunek otwierania drzwi to kolejny aspekt, który wpływa na przestrzeń manewrową. Drzwi otwierane do wewnątrz zabierają cenny metraż, który można przeznaczyć na strefę transferu. W łazienkach o powierzchni poniżej 6 m² drzwi przesuwne lub otwierane na zewnątrz to standard, jeśli priorytetem jest dostępność, a nie oszczędność miejsca.

Korytarze prowadzące do łazienki również muszą spełniać minimalne normy. Przejście o szerokości 120 cm pozwala na wymijanie się osoby na wózku z osobą stojącą bez konieczności wychodzenia z łazienki. Węższe korytarze zmuszają do zatrzymania się w drzwiach, co jest niekomfortowe i czasochłonne.

Rozmieszczenie ceramiki i armatury w łazience dla niepełnosprawnych

Umywalka montowana na wysokości 70-80 cm to punkt wyjścia do projektowania strefy mycia. Ważniejsza jednak jest wolna przestrzeń pod nią: minimum 70 cm wysokości, 60 cm głębokości i 90 cm szerokości. Bez niej osoba siedząca we wózku nie jest w stanie podjechać wystarczająco blisko, by umyć ręce bez nachylania się do przodu co przy słabej równowadze jest ryzykowne. Regulowane wysięgniki (tzw. umywalki aktywne) pozwalają na dostosowanie pozycji do indywidualnych potrzeb, ale wymagają solidnego mocowania w ścianie nośnej.

Zobacz także łazienki królewskie darmowy listopad

Miska ustępowa o wysokości siedziska 45-50 cm znacząco ułatwia transfer z wózka. Zbyt niska toaleta (standardowe 40 cm) wymusza użycie siły mięśni rąk przy podnoszeniu się, co przyspiesza zmęczenie. Odległość miski od ściany powinna wynosić 70-80 cm, a z jednej strony (najlepiej bocznej, od strony transferu z wózka) trzeba zostawić minimum 80 cm wolnej przestrzeni na postawienie wózka równolegle. Uchwyty poręczowe montowane w odległości 40-45 cm od osi miski i 20-30 cm nad siedziskiem wspierają prawidłową pozycję.

Prysznic bez brodzika (tzw. prysznic typu walk-in) zyskuje popularność w projektach uniwersalnych. Próg maksymalnie 2-3 cm to konieczność, ale idealna jest sytuacja, gdy podłoga prysznica jest całkowicie w jednym poziomie z resztą łazienki. Szerokość strefy prysznicowej powinna wynosić minimum 90 cm, a długość 120 cm, by pomieścić składaną ławeczkę i miejsce na wózek na czas transferu. Odpływ liniowy przy ścianie bocznej eliminuje stojącą wodę i ułatwia zamiatanie.

Armatura powinna być obsługiwana bez chwytu szczypcowego. Dźwignie boczne (baterie jednouchwytowe z długą rączką) lub baterie automatyczne z czujnikiem ruchu to dwa najlepsze rozwiązania. Pierwsze wymagają siły chwytu odpowiadającej zaledwie 2-3 kg, drugie eliminują chwyt całkowicie. Temperatura wody musi być ograniczona mechanicznie do 38°C, by wyeliminować ryzyko poparzenia przy osłabionej percepcji czuciowej.

Sprawdź Minimalne wymiary łazienki Warunki techniczne

Inteligentne sterowanie oświetleniem i ogrzewaniem za pomocą głosu lub aplikacji to rozwiązanie, które zwiększa samodzielność użytkownika na zaawansowanych etapach niepełnosprawności. Czujniki ruchu uruchamiające światło w momencie wejścia eliminują konieczność szukania włącznika na ścianie, co jest szczególnie pomocne przy ograniczonej mobilności.

Normy dostępności i wymagane prześwity na rzutach

Norma PN-EN 17210:2021 „Funkcjonalność dostępności Wymagania dostępności środowiska zabudowanego” to biblia projektanta łazienki dla niepełnosprawnych. Definiuje ona minimalne wymiary przestrzeni manewrowych, wysokości montowania elementów sterujących i siłę potrzebną do obsługi urządzeń. W budynkach użyteczności publicznej norma ta jest obowiązkowa, w prywatnych choć nieformalnie, jej przestrzeganie świadczy o profesjonalnym podejściu do projektu i minimalizuje ryzyko późniejszych przeróbek.

Poniższa tabela przedstawia kluczowe wymiary niezbędne do precyzyjnego planowania:

Układ stref w łazience musi uwzględniać ciągi komunikacyjne między ceramiką. Strefa transferu przy toalecie nie może nachodzić na strefę prysznicową, a przejście od umywalki do toalety powinno odbywać się bez zawracania. Logika „trójkąta roboczego" (umywalka-toaleta-prysznic) obowiązuje, ale z korektą na większy promień skrętu wózka.

Dostępność cyfrowa, wymagana przez WCAG w przypadku inteligentnych systemów sterowania, nakazuje minimalny kontrast wizualny elementów na tle ściany (7:1 dla tekstu) i dostępność głosową. Jeśli łazienka jest wyposażona w panel dotykowy do sterowania oświetleniem, musi on być czytany przez czytniki ekranu.

Uchwyty i poręcze rozmieszczenie w planie łazienki

Poręcze przy toalecie montowane są najczęściej w konfiguracji litery „L" lub „U". Ramię poziome, zamontowane 80 cm nad poziomem podłogi, musi wystawać 10-15 cm przed przednią krawędź miski, by umożliwić mocne podparcie podczas wstawania. Ramię boczne, równoległe do ściany, powinno mieć długość minimum 60 cm i być oddalone od osi miski o 40-45 cm. Materiał stal nierdzewna AISI 304 wytrzymuje obciążenie do 150 kg, co przekracza normę PN-EN 12182 dla sprzętów pomocniczych.

W strefie prysznicowej poręcze pionowe lub uchylne montowane są na wysokości 80-120 cm. Przyśrodkowe umiejscowienie uchwytu przy wejściu do strefy prysznicowej zapobiega poślizgnięciu w momencie kontaktu stopy z mokrą powierzchnią. Uchwyty uchylne pozwalają na odchylenie ich w bok podczas wjeżdżania wózka prysznicowego, a następnie złożenie z powrotem, gdy użytkownik korzysta z ławeczki.

Średnica poręczy ma znaczenie biomechaniczne. Optymalna grubość to 30-35 mm przy cieńszej dłoni nie da się pewnie objąć, przy grubszej dłoń wymaga większej siły na zginanie nadgarstka. Powierzchnia poręczy musi być antypoślizgowa: ryflowanie, tekstura „grzybka" lub powłoka z tworzywa sztucznego zapewniają pewny chwyt nawet przy mokrych dłoniach. Poręcze montowane na ścianach nośnych (cegła, beton) za pomocą kołków rozporowych minimum M8 gwarantują stabilność; kołki M6 do płyt karton-gips są niewystarczające dla pełnego obciążenia.

Instalacja poręczy wymaga precyzyjnego oznaczenia na rzutach poziomych. Na planie łazienki zaznacza się osie symetrii urządzeń, a następnie promienie obrotu poręczy, by nie kolidowały z linią otwierania drzwi ani z trasą wózka. Należy pozostawić rezerwę 5 cm między poręczą a sąsiednim elementem (armatura, uchwyt na ręcznik), by użytkownik mógł swobodnie objąć uchwyt, nie obijając knykci.

Łazienka dla niepełnosprawnych, która przetrwa próbę czasu i zmieniające się potrzeby, wymaga precyzyjnego planowania na etapie rzutu poziomego. Same urządzenia sanitarne wysokiej jakości nie wystarczą, jeśli prześwity, przestrzeń manewrowa i rozmieszczenie poręczy zostaną błędnie wymierzone. Inwestycja w dokładny projekt architektoniczny, uwzględniający normę PN-EN 17210 i antropometrię użytkownika, zwraca się w postaci samodzielności i bezpieczeństwa na długie lata. Jeśli chcesz, by ten projekt nabrał kształtu na papierze, skonsultuj go z architektem specjalizującym się w dostępności gotowy rzut techniczny to jedyna gwarancja, że łazienka nie stanie się pułapką.
