Jak zmierzyć rozstaw grzejnika łazienkowego? Krok po kroku

Rozstaw grzejnika łazienkowego mierzysz miarką stalową lub suwmiarką od osi (środka) jednego przyłącza do osi drugiego, nigdy od krawędzi do krawędzi rur, a wynik zapisujesz w milimetrach. W grzejnikach z podłączeniem środkowym typowy rozstaw to 50 mm, przy przyłączach rozstawionych najczęściej spotyka się 500 mm, a także 400, 550 lub 600 mm i wartości nietypowe, np. 480 albo 520 mm. Pomiar jest potrzebny każdemu, kto wymienia grzejnik bez kucia płytek albo zamawia nowy model do gotowych podejść w ścianie lub podłodze.

• Jak zmierzyć rozstaw grzejnika łazienkowego krok po kroku?
• Jaki rozstaw ma grzejnik łazienkowy?
• Jakie błędy popełnia się najczęściej przy pomiarze rozstawu?
• Jak zmienić rozstaw grzejnika, gdy nie pasuje do rur?
• Jak dobrać zawory do zmierzonego rozstawu?
• Co sprawdzić przed zamówieniem grzejnika łazienkowego?

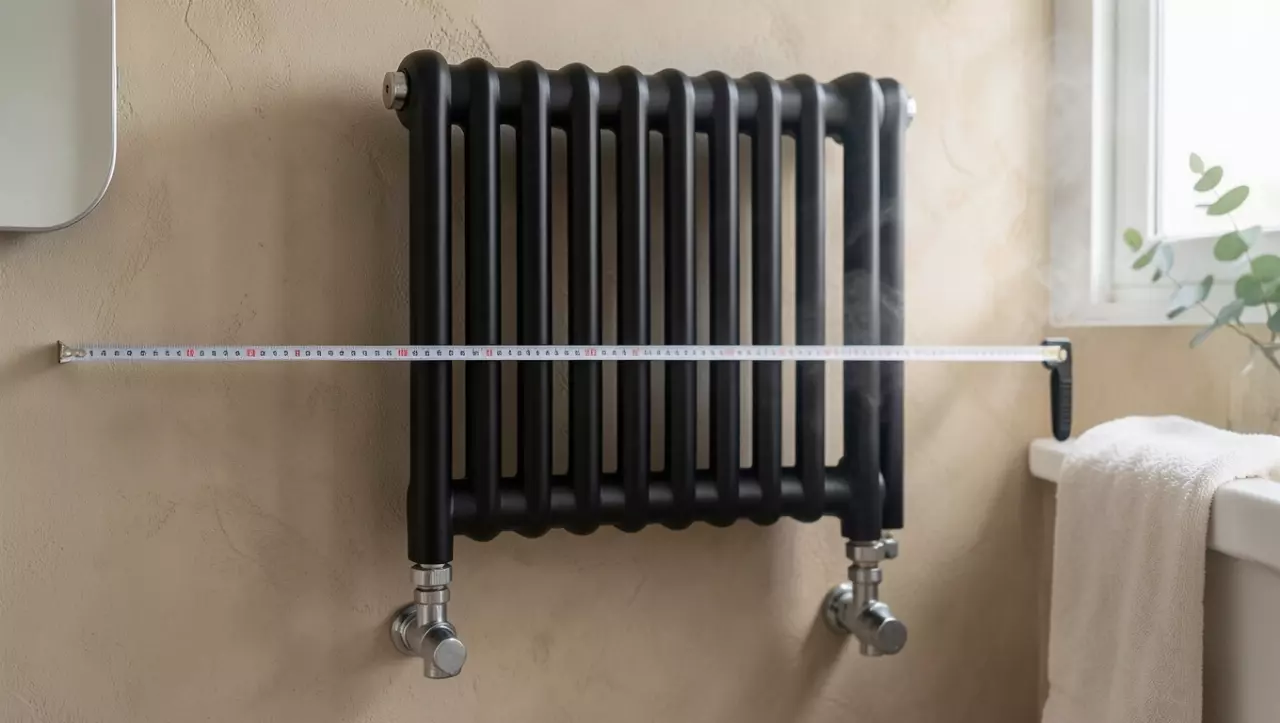

Jak zmierzyć rozstaw grzejnika łazienkowego krok po kroku?

Ustal typ podłączenia, wyznacz środki obu przyłączy, zmierz odległość między nimi w linii prostej i powtórz pomiar. Specjalistyczne narzędzia nie są potrzebne: poradnik Trionet o rozstawie grzejnika łazienkowego wskazuje miarkę stalową lub suwmiarkę i zaleca pomiar między osiami króćców, a nie od krawędzi do krawędzi.

1. Przygotuj miejsce. Zdejmij osłony, jeśli zasłaniają rury, i przetrzyj okolice zaworów. Przygotuj miarkę stalową, suwmiarkę i poziomicę.
2. Rozpoznaj typ podłączenia. Sprawdź, czy rury wychodzą ze ściany czy z podłogi oraz czy przyłącza leżą tuż obok siebie (podłączenie środkowe 50 mm), czy są rozstawione na końcach grzejnika lub wchodzą z boku.
3. Zaznacz osie. Na każdej rurze lub króćcu wyznacz punkt środkowy, np. ołówkiem stolarskim albo markerem.
4. Zmierz od środka do środka. Przyłóż miarkę w linii prostej między zaznaczonymi punktami. Ten wymiar to rozstaw przyłączy.
5. Powtórz pomiar w drugą stronę. Raz od lewej do prawej, raz odwrotnie. Dwa jednakowe wyniki wykluczają błąd odczytu.
6. Zapisz wynik w milimetrach. Wpisz np. 500 mm, a nie 50 cm, żeby łatwo porównać go z kartą produktu.

Jak trafić w środek rury, gdy trudno wyznaczyć oś?

Zmierz odległość od tej samej strony obu rur, np. od lewej krawędzi pierwszej do lewej krawędzi drugiej. Gdy obie rury mają tę samą średnicę, wynik jest równy odległości między ich osiami. Jeśli mierzysz między skrajnymi, zewnętrznymi krawędziami, odejmij od wyniku średnicę jednej rury: bez tej korekty rozstaw wyjdzie zawyżony.

Grzejnik zamontowany czy już zdjęty: co mierzyć?

O dopasowaniu decyduje rozstaw rur wychodzących ze ściany lub podłogi, bo do nich podłączysz nowy grzejnik. Przy zamontowanym grzejniku mierzysz między środkami rur zasilających, a rozstaw nowego modelu sprawdzasz w jego dokumentacji. Łazienkarium radzi mierzyć na zimno i sprawdzić, czy rury biegną równolegle, bo krzywo wyprowadzone podejścia przekłamują wynik.

Jeśli przed pomiarem zdejmujesz stary grzejnik, najpierw odetnij wodę: sposób opisuje poradnik jak zakręcić dopływ wody do grzejnika łazienkowego. Przy wątpliwościach co do stanu zaworów i rur demontaż zostaw hydraulikowi.

Jakie narzędzia przydają się przy pomiarze?

• miarka stalowa: podstawowe narzędzie do rozstawów 400 do 600 mm,
• suwmiarka: dokładny odczyt przy małym rozstawie 50 mm,
• poziomica i kątownik: kontrola, czy rury są równoległe i prostopadłe do podłogi,
• marker lub ołówek stolarski: zaznaczenie osi na rurach, ścianie lub podłodze,
• taśma elastyczna lub dalmierz laserowy: gdy dostęp do zaworów jest ograniczony.

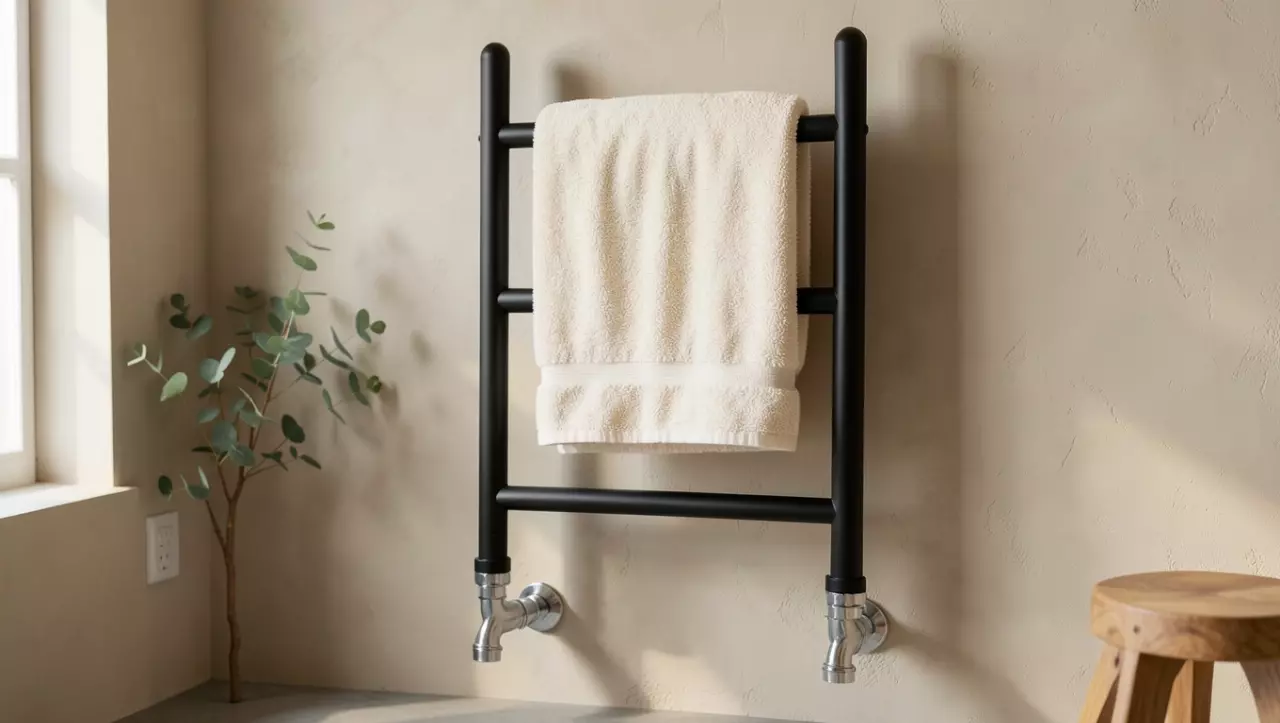

Jaki rozstaw ma grzejnik łazienkowy?

Grzejnik łazienkowy z podłączeniem środkowym ma zwykle rozstaw 50 mm, a grzejnik drabinkowy z przyłączami rozstawionymi najczęściej 500 mm; spotyka się też 400, 550 i 600 mm oraz wartości nietypowe. Który wymiar dotyczy Twojej łazienki, zależy od typu podłączenia, dlatego przed zakupem mierzysz, a nie zakładasz standard.

Według poradnika Proterm o rozstawie przyłączy większość grzejników drabinkowych ma rozstaw 500 mm, ale instalacje wykonane dawno lub bez projektu mogą mieć np. 480 albo 520 mm. Proterm zaleca zapis w milimetrach, bo w tej jednostce wymiar podaje dokumentacja techniczna. Trionet określa dolne podłączenie 50 mm (środek-środek) jako obecnie najpopularniejsze w grzejnikach łazienkowych z podłączeniem dolnym.

Nie myl 50 mm z 50 cm. Część poradników pisze o standardzie 50 mm, inne o 50 cm (500 mm). Obie informacje mogą być prawdziwe, ale dotyczą różnych układów przyłączy, więc zawsze zapisuj jednostkę razem z liczbą.

Jaki jest standardowy rozstaw rur pod grzejnik łazienkowy?

Jednej wartości nie ma: pod podłączenie środkowe rury wyprowadza się w rozstawie 50 mm, a pod przyłącza rozstawione najczęściej w rozstawie 50, 55 lub 60 cm. Zestawienie standardowych rozstawów w Łazienkarium podaje 50, 55 i 60 cm jako najpopularniejsze w polskich domach i ostrzega, że nawet pół centymetra różnicy może skomplikować montaż. Przy nowej instalacji rozstaw ustal już na etapie rozprowadzania rur, razem z wybranym modelem grzejnika i zaworami, co ułatwi też przyszłą wymianę.

Jaki jest standardowy rozstaw kaloryfera?

W grzejnikach pokojowych także funkcjonują dwa układy: zintegrowane podłączenie dolne ze standardem 50 mm między środkami rur oraz podłączenie boczne. Poradnik o rozstawie bocznym i dolnym grzejnika wyjaśnia, że rozstaw boczny mierzy się w osiach, od środka górnego do środka dolnego króćca, i radzi sprawdzić przy okazji wysokość oraz głębokość korpusu. Starsze grzejniki żeliwne mogą mieć np. 500 mm, co pokazuje przykład wymiany opisany niżej.

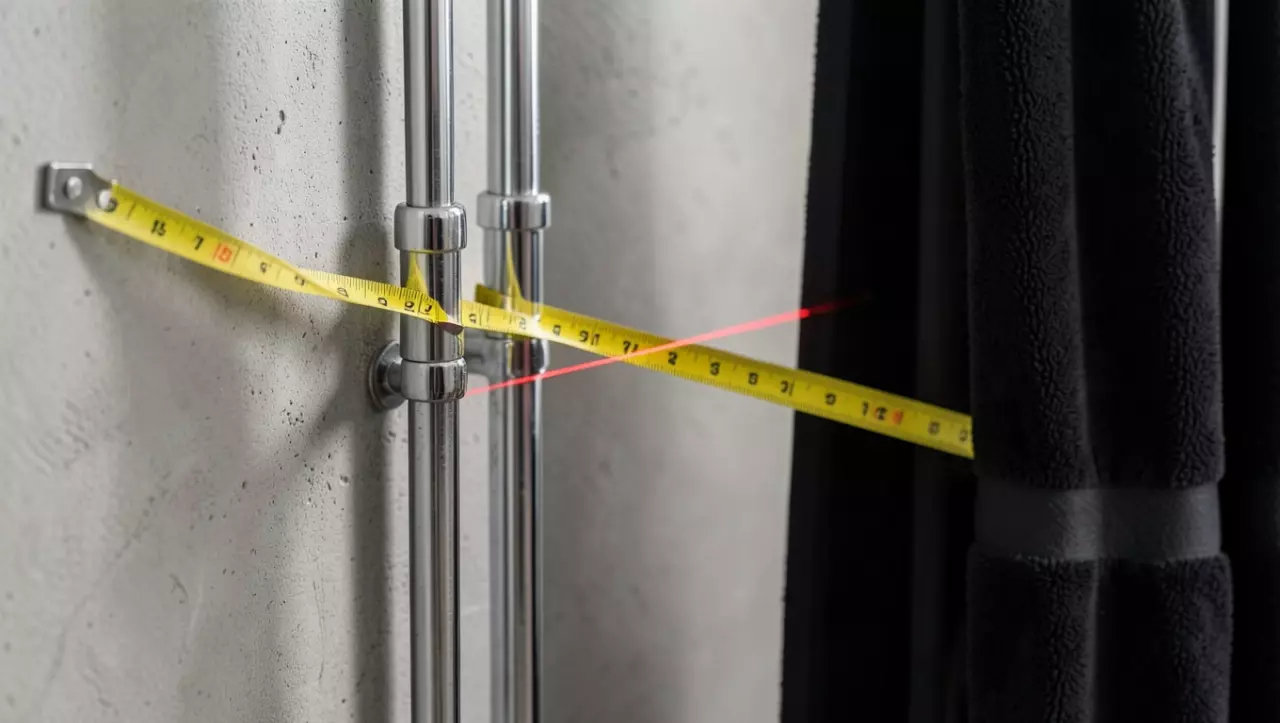

Jakie błędy popełnia się najczęściej przy pomiarze rozstawu?

Najczęstszy błąd to pomiar od krawędzi do krawędzi rur zamiast między osiami, drugi to pomylenie 50 mm z 50 cm. Nawet kilka milimetrów różnicy może utrudnić montaż, na co zwraca uwagę odpowiedź nowygrzejnik.pl o pomiarze przy podłączeniu bocznym.

• Zaokrąglanie wyniku. 480 mm to nie 500 mm. Zapisz dokładny odczyt.
• Pomiar nierównoległych rur. Wynik jest przekłamany; sprawdź ułożenie poziomicą lub kątownikiem.
• Pominięcie typu podłączenia. Układ asymetryczny lub boczny wymaga innych zaworów niż środkowy 50 mm.
• Brak miejsca na zawory. Trionet przypomina, by przy nowej instalacji uwzględnić miejsce na zawory i ewentualne korekty montażowe.
• Pominięcie odległości od ściany. Łazienkarium zaleca zanotować także rozstaw względem ściany, bo może mieć znaczenie przy doborze głębokości grzejnika.
• Zamiana zasilania z powrotem. Przy podłączeniu bocznym zasilanie doprowadza gorącą wodę od góry, a powrót odprowadza ją dołem; według BudujemyDom błędna kolejność zmniejsza moc grzewczą o około 30%.

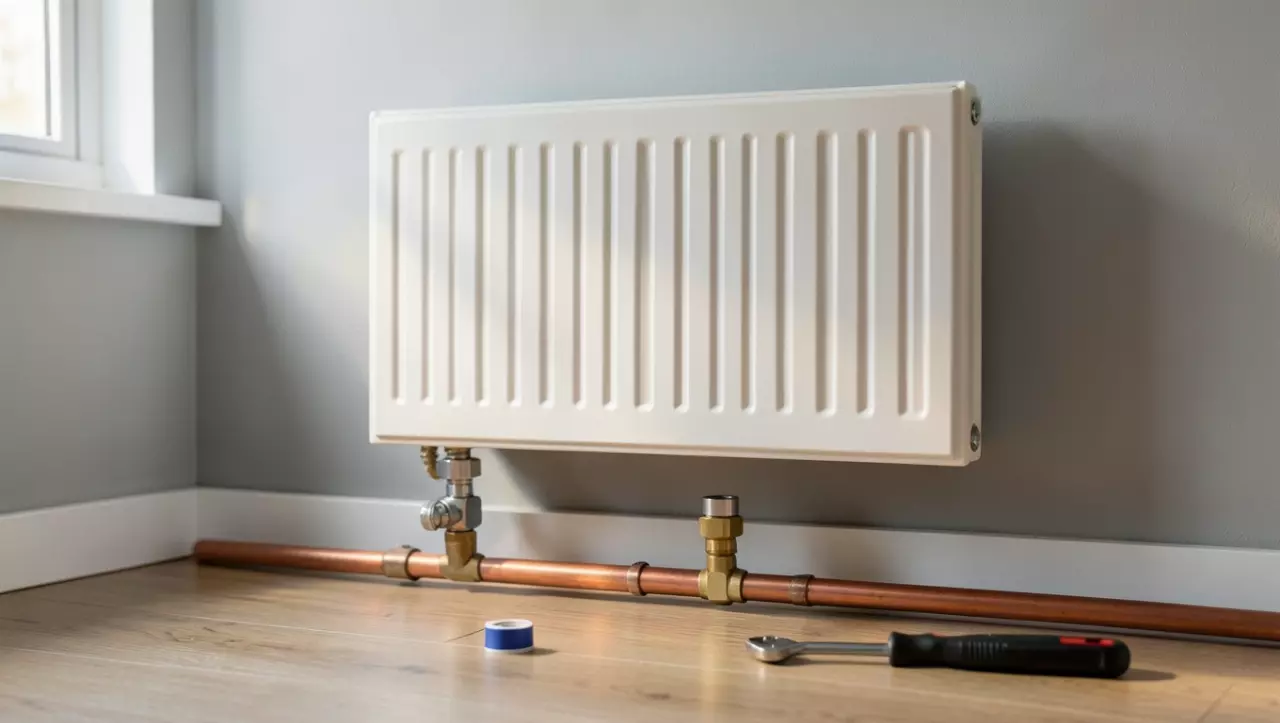

Jak zmienić rozstaw grzejnika, gdy nie pasuje do rur?

Przy niewielkiej różnicy wystarczają złączki kompensacyjne, adaptery albo zawory z regulowanym rozstawem; przy większej trzeba wybrać inny model lub przerobić instalację. Decyduje to, o ile milimetrów różnią się rozstawy i czy możesz naruszyć płytki.

Artykuł BudujemyDom o złączkach kompensacyjnych podaje, że pozwalają one na regulację o 25 mm. Przykład z tego tekstu: przy wymianie starego żeliwnego grzejnika o rozstawie 500 mm na nowy z rozstawem 550 mm dwie złączki S skompensowały różnicę bez większych przeróbek.

Przesunięcie fragmentu rur rozważ tylko wtedy, gdy jest technicznie możliwe i opłacalne. Każda zmiana w instalacji grzewczej wymaga szczelnych połączeń, dlatego przy przeróbkach i przy wątpliwościach co do doboru złączek skorzystaj z pomocy doświadczonego hydraulika.

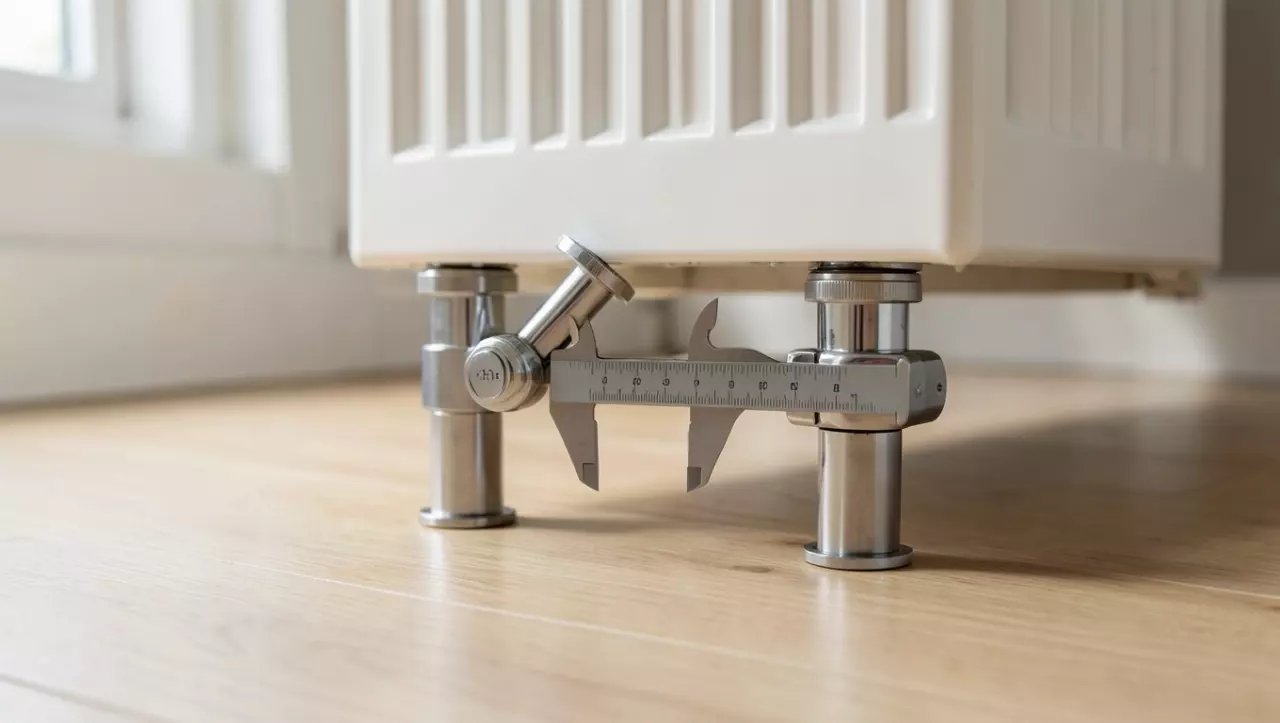

Jak dobrać zawory do zmierzonego rozstawu?

Zawór dobierasz do rozstawu, kierunku doprowadzenia rur i typu instalacji: od kierunku zależy, czy potrzebny jest zawór prosty, kątowy czy osiowy. Zbyt szeroki lub zbyt wąski rozstaw może oznaczać przejściówki albo przeróbkę instalacji.

• typ instalacji: jednorurowa czy dwururowa,
• wyjście rur: ze ściany czy z podłogi,
• kierunek podłączenia i strona zasilania,
• głowica termostatyczna, jeśli chcesz regulować temperaturę,
• zestaw maskujący, jeśli zależy Ci na estetyce przyłączy.

Do grzejników z rozstawem 50 mm wybór zaworów jest szeroki. Przy większych rozstawach zawory także są dostępne, ale przed zakupem sprawdź ich kompatybilność techniczną z konkretnym modelem.

Co sprawdzić przed zamówieniem grzejnika łazienkowego?

Przed zamówieniem porównaj zmierzony rozstaw z kartą produktu i upewnij się, że typ podłączenia się zgadza. Pomoże ta lista:

• rozstaw zmierzony dwukrotnie, między osiami, zapisany w mm,
• typ podłączenia: środkowe, rozstawione, boczne lub asymetryczne,
• wyjście rur ze ściany lub z podłogi i odległość rur od ściany,
• wysokość i głębokość grzejnika względem miejsca na ścianie,
• dobrane zawory: prosty, kątowy lub osiowy, z głowicą lub bez,
• plan na różnicę rozstawu: złączki, adaptery, inny model lub przeróbka,
• moc grzewcza dopasowana do pomieszczenia, opisana w poradniku jaka moc grzejnika do łazienki.
