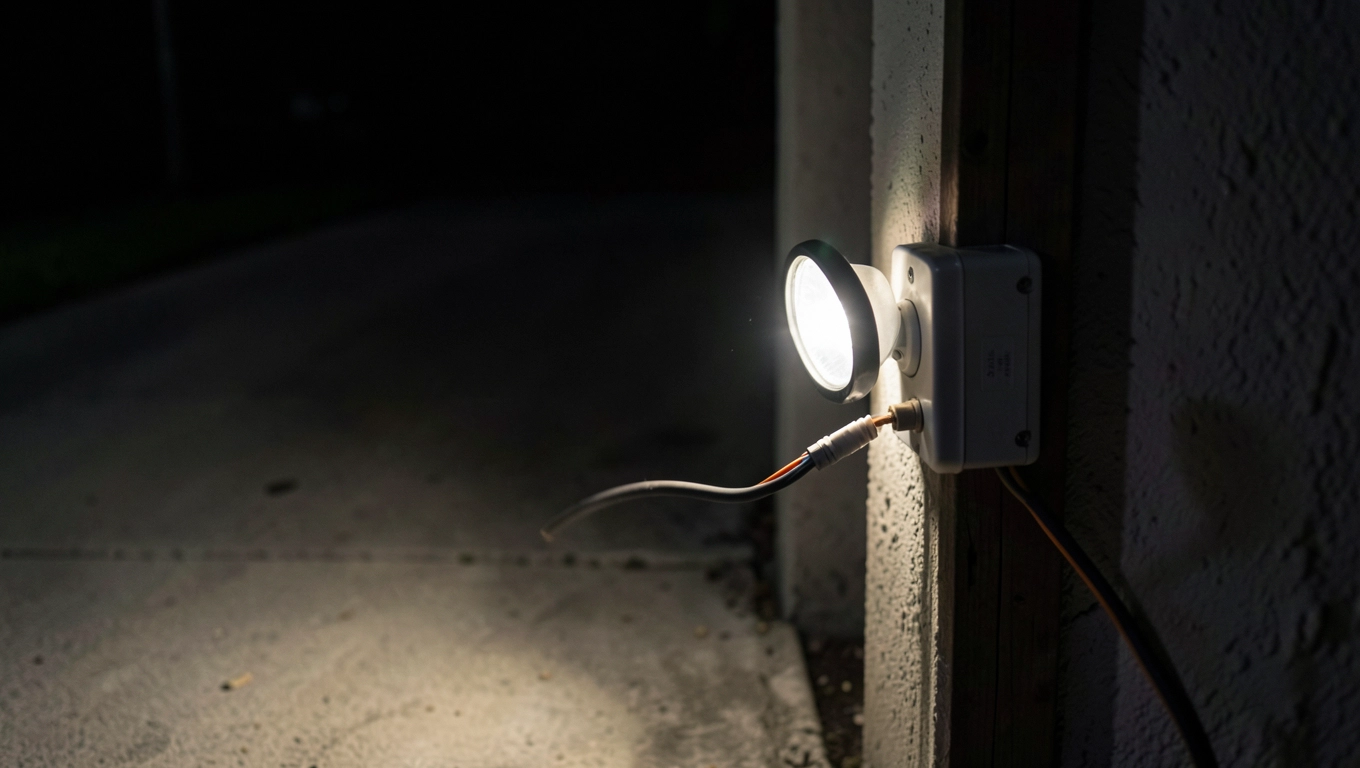

Jak podłączyć halogen LED do prądu 230V bez stresu

Wymiana starego halogenu na nowoczesny model 230V to jeden z tych domowych projektów, który realnie bije po kieszeni, jeśli robi się go źle. Żarówka 500 W pochłania rocznie około 200 zł przy czterech godzinach pracy dziennie, a jej LED-owy odpowiednik o mocy 50 W zamyka się w dwudziestu złotych. Różnica wraca do portfela już po pierwszym sezonie, o ile sam montaż nie zakończy się przepaleniem bezpiecznika albo, czego nikt nie planuje, porażeniem. Poniżej znajdziesz pełną ścieżkę od wyboru modelu przez bezpieczne podłączenie aż po ustawienie czujnika ruchu, opartą na normie PN-EN 60598 i kilkunastu latach praktyki instalatorskiej.

• Co warto wiedzieć, zanim dotkniesz przewodu
• Bezpieczeństwo, bez którego reszta nie ma sensu
• Narzędzia i materiały, bez których nie ruszysz
• Montaż krok po kroku, czyli przewód L, N i PE w jednym miejscu
• Halogen z czujnikiem ruchu, czyli wersja all-in-one i osobny moduł
• Ustawienia czujnika, które decydują o komforcie
• Najczęstsze błędy, które kosztują czas i pieniądze
• Praktyczne odpowiedzi na pytania, które pojawią się w trakcie pracy

Co warto wiedzieć, zanim dotkniesz przewodu

Halogen LED 230 V to urządzenie klasy I ochronności, co oznacza, że bezpieczeństwo użytkownika zależy od trzeciego przewodu ochronnego PE. Bez niego obudowa może znaleźć się pod napięciem sieci w razie wewnętrznego uszkodzenia izolacji, a różnicówka nie zadziała poprawnie. Dlatego tak ważne jest, żeby w puszce, do której podłączasz oprawę, faktycznie istniał przewód żółto-zielony. W domach z lat siedemdziesiątych często go brakuje, a instalacja bywa dwuprzewodowa.

Drugą kwestią jest klasa szczelności IP, która decyduje o tym, czy oprawa przeżyje zimę na elewacji.

Barwa światła wpływa na komfort, ale też na rachunek. Ciepła 2700-3000 K oddaje przytulność żarówki, neutralna 4000 K czyta się najlepiej przy pracy w ogrodzie, a zimna 6500 K pobudza, lecz potrafi zniekształcać kolor elewacji. Jeśli planujesz kilka halogenów w jednej strefie, trzymaj się jednego producenta, bo różnice w binowaniu potrafią być widoczne gołym okiem.

Moc trzeba dobrać do powierzchni, nie do estetyki „mocniej znaczy lepiej". Strumień świetlny liczy się w lumenach, nie w watach, a tabela poniżej oszczędza zgadywania.

Bezpieczeństwo, bez którego reszta nie ma sensu

Prąd sieciowy 230 V zabija przy prądzie rażenia powyżej 30 mA trwającym dłużej niż 0,2 s, a ludzka skóra po zwilżeniu potem spada jej opór poniżej 1000 Ω, czego do końca nikt z nas nie kontroluje w czasie pracy. Dlatego pierwsza zasada brzmi prosto: nie pracujesz pod napięciem, kropka. Pozornie drobny gest, czyli sprawdzenie próbnikiem, czy w przewodzie faktycznie nie ma potencjału, ratuje życie.

Jeśli w ścianie widać przebarwienia, instalacja pachnie spalenizną albo bezpiecznik wybija bez widocznego powodu, montaż trzeba odłożyć i wezwać elektryka z uprawnieniami SEP. Podobnie, gdy natkniesz się na aluminium albo przewody bez izolacji: praca przy takiej instalacji wymaga uprawnień i odpowiedzialności cywilnej.

Narzędzia i materiały, bez których nie ruszysz

Zanim staniesz na drabinie, połóż obok siebie wszystko, czego użyjesz. Bieganie po brakującą kostkę po tym, jak wyłączony jest bezpiecznik, kończy się pośpiechem i błędami.

Przy okazji zakupów zwróć uwagę na przewód. Do stałych instalacji zewnętrznych stosuje się YDYp 3×1,5 mm², a odcinki powyżej 30 m warto prowadzić 3×2,5 mm², żeby spadek napięcia nie przyciemniał końcowych opraw. Cienki przewód to pierwszy powód, dla którego halogen na końcu świeci słabiej niż ten przy rozdzielni.

Montaż krok po kroku, czyli przewód L, N i PE w jednym miejscu

Schemat podłączenia halogenu 230V jest prosty, ale tylko wtedy, gdy nie pomylisz zacisków. W każdej oprawie klasy I znajdziesz kostkę z trzema wejściami: L (faza, brązowy lub czarny), N (neutralny, niebieski) i PE (ochronny, żółto-zielony). Pomylenie N z PE kończy się brakiem ochrony, a pomylenie L z PE powoduje, że obudowa wchodzi pod napięcie sieci przy każdym włączeniu.

Kolejność pracy ma znaczenie, więc ustalmy ją raz. Pierwszy krok to wyłączenie bezpiecznika i sprawdzenie braku napięcia próbnikiem na wszystkich trzech przewodach, łącznie z PE, bo błąd w rozdzielni potrafi zaskoczyć. Drugi krok to wyprowadzenie kabla zasilającego przez otwór montażowy tak, żeby wewnątrz oprawy zostało około 15 cm zapasu na późniejsze poprawki. Trzeci krok to ściągnięcie izolacji na każdym przewodzie na długości 10-12 mm, pamiętając o tym, żeby nie naciąć żył, bo pęknięta żyła grzeje się pod obciążeniem.

Czwarty krok to podłączenie PE jako pierwszego, ponieważ gdybyś przypadkiem dotknął przewodu fazowego pod napięciem (na przykład z powodu błędu w rozdzielni), uziemiona obudowa odprowadzi prąd do ziemi zamiast przez Twoje ciało. Piąty krok to podłączenie N i L, najlepiej przy użyciu szybkozłączki WAGO 221, która zaciska żyły równomiernie i nie wymaga skręcania. Szósty krok to schowanie kostki wewnątrz oprawy, ułożenie przewodów tak, by nie leżały na radiatorze LED, i przykręcenie halogeny do podłoża kołkami rozporowymi lub wkrętami zależnie od podłoża.

Siódmy krok to włączenie bezpiecznika i weryfikacja działania. Gdyby halogen nie zapalił się, odłącz zasilanie i sprawdź, czy żyły sięgają pełnej głębokości zacisku. Ósmy i ostatni krok to regulacja kąta świecenia, o ile oprawa ma ruchomy uchwyt, a następnie uszczelnienie dławika kablowego, bo poluzowany dławik to pierwsza droga wody do wnętrza.

Halogen z czujnikiem ruchu, czyli wersja all-in-one i osobny moduł

Halogen LED z czujnikiem ruchu podłączenie ma w sumie takie samo jak zwykła oprawa, z tą różnicą, że do zacisków dochodzi jeszcze sterowanie. W modelach all-in-one czujnik PIR lub mikrofalowy siedzi w obudowie halogeny i wystarczy podpiąć L, N oraz PE dokładnie tak, jak opisano powyżej. Producent zwykle zaznacza na kostce dodatkowe wejście S (sterowanie) albo wcale go nie udostępnia, bo czujnik jest na stałe wpięty w obwód.

Wariant z osobnym czujnikiem wymaga już połączenia, w którym czujnik dostaje zasilanie z L i N, a jego wyjście steruje cewką styku lub bezpośrednio halogenem w trybie równoległym. Schemat wygląda wtedy tak: faza L z rozdzielni dzieli się na wejście czujnika i na wejście L oprawy przez styk wyjściowy czujnika, N idzie bezpośrednio do obu, PE idzie do obudowy obu elementów. Przy takim układzie halogen świeci tylko wtedy, gdy czujnik wykryje ruch i zamknie obwód.

Podłączenie szeregowe kilku halogenów z jednym czujnikiem bywa kuszące, ale w 230 V oznacza problem: spadek napięcia na długim łańcuchu i brak możliwości indywidualnego sterowania. Bezpieczniejsze i bardziej niezawodne okazuje się połączenie równoległe, w którym każdy halogen dostaje własne L/N/PE, a czujnik steruje cewką przekaźnika albo listwą sterującą w rozdzielni. Takie rozwiązanie utrzymuje pełne napięcie 230 V na każdej oprawie i pozwala w przyszłości dodać kolejne punkty świetlne bez przebudowy instalacji.

Ustawienia czujnika, które decydują o komforcie

Samo podłączenie to połowa sukcesu, drugą daje poprawna kalibracja. Czujnik PIR reaguje na zmianę promieniowania podczerwonego w polu widzenia, więc kierunek montażu ma ogromne znaczenie. Najlepsze wyniki osiąga się na wysokości 2-3 m, z lekkim nachyleniem w dół, bo wtedy detekcja pokrywa obszar, po którym faktycznie chodzimy. Czujnik skierowany poziomo potrafi "widzieć" nad głowami przechodniów i pominąć ich ruch.

Czułość SENS reguluje się eksperymentalnie, zaczynając od połowy zakresu i obserwując, czy czujnik reaguje na sąsiednią ulicę albo gałęzie poruszane wiatrem. Zbyt czuły czujnik włącza lampę kilkanaście razy za noc, co skraca żywotność przekaźnika i pobudza sąsiadów. Zasięg zależy od temperatury otoczenia, latem w upał ciało ludzkie słabiej kontrastuje z tłem, więc realny zasięg spada o 15-20%. Czas świecenia TIME ustawia się zwykle na 1-3 minuty, bo to optymalny kompromis między bezpieczeństwem a oszczędnością energii.

Przy zmierzchowej granicy LUX czujnik warto wyregulować po zmroku, a nie w dzień, bo ustawienia różnią się diametralnie. W praktyce zostawiam pokrętło na poziomie 10-20 luksów, żeby halogen nie uruchamiał się za dnia. Każdy obrót warto notować, bo kiedy czujnik zacznie działać dziwnie, wystarczy cofnąć zmiany.

Najczęstsze błędy, które kosztują czas i pieniądze

Błąd pierwszy to brak uziemienia. Jeśli przewód PE w ścianie nie istnieje, a i tak podłączasz halogen LED 230V do puszki, ryzykujesz porażenie przy pierwszej awarii izolacji. Różnicówka 30 mA wykrywa upływ do ziemi, ale brak PE oznacza brak upływu, więc zadziała dopiero przy dotyku człowieka, czyli za późno.

Błąd drugi to łączenie kilku halogenów szeregowo. Dwa halogeny "po 230 V" połączone szeregowo dostają po 115 V każdy i świecą słabiej albo wcale. Na zewnątrz obudowy wyglądają normalnie, więc szukanie przyczyny zajmuje potem pół dnia.

Błąd trzeci to montaż w mokrej elewacji zaraz po deszczu. Woda w porowatej cegle lub betonie utrzymuje wilgoć tygodniami, a wkręt mocujący robi wtedy drogę do puszki. Z czasem wypalenie styków albo zwarcie między L a PE.

Błąd czwarty to użycie kostki zamiast WAGO na zewnątrz. Zwykła kostka śrubowa luzuje się pod wpływem cykli termicznych i wypuszcza żyłę, a gołą żyłę pod izolacją widać dopiero po przepaleniu. Szybkozłączka sprężynowa trzyma docisk niezależnie od temperatury.

Błąd piąty to brak dławika kablowego. Otwór montażowy zostawiony "na żywca" wpuszcza wodę zacinającą, a IP65 obudowy nic nie pomoże, bo szczelność dotyczy wnętrza, a nie trasy kabla. Dławik z uszczelką dokręcony do oporu rozwiązuje sprawę.

Błąd szósty to kierowanie czujnika ruchu na drogę publiczną albo chodnik. Regulamin energetyczny i zdrowy rozsądek mówią, że lampa nie powinna oślepiać przechodniów ani włączać się od każdego samochodu. Czujnik skierowany na własną posesję działa lepiej i nie wprowadza w błąd sąsiadów.

Błąd siódmy, dość częsty, to podłączenie halogeny bez sprawdzenia napięcia w puszce miernikiem. Bywa, że po wyłączeniu bezpiecznika w obwodzie wciąż jest napięcie, bo ktoś kiedyś zamienił obwody. Próbnik za kilkanaście złotych potwierdzi, że pracujesz bezpiecznie.

Praktyczne odpowiedzi na pytania, które pojawią się w trakcie pracy

Halogen LED 230V ile lumenów potrzebuje zależy od zastosowania, ale prosta reguła mówi: 100 lm na metr kwadratowy dla delikatnej iluminacji elewacji, 200 lm/m² dla funkcjonalnego tarasu i 300 lm/m² dla podjazdu, gdzie liczy się bezpieczeństwo manewrowania autem.

Czy halogen LED wymaga transformatora? W modelach 230 V nie. Wewnętrzny driver pobiera napięcie sieciowe i obniża je do poziomu wymaganego przez diody. Transformator potrzebny jest tylko w starszych halogenach MR16 na 12 V albo tam, gdzie w instalacji istnieje obwód niskonapięciowy.

Jaki przekrój przewodu podłączeniowego jest bezpieczny? Standardowe YDYp 3×1,5 mm² wystarczy przy obwodzie do 16 A, czyli do około 3500 W mocy łącznej. Przy kilku halogenach na jednym obwodzie warto wybrać 3×2,5 mm², żeby zapas przekroju obniżył spadek napięcia przy dłuższych trasach kablowych.

Czy mogę podłączyć halogen bez uziemienia? Technicznie tak, bo driver LED nie musi mieć PE do pracy, ale wtedy klasa ochronności spada z I na 0 i tracisz zgodność z normą PN-EN 60598. Różnicówka nadal działa, ale tylko przy dotyku fazy, nie przy upływie na obudowę. Lepszym rozwiązaniem jest doprowadzenie PE z rozdzielni albo wymiana całego obwodu.

Montaż halogenu LED 230V krok po kroku kończy się tam, gdzie zaczyna się rozsądna eksploatacja: regularnie raz na rok warto odkręcić obudowę, oczyścić odbłyśnik i sprawdzić, czy dławik kablowy nadal trzyma. Pięć minut konserwacji wystarcza, żeby halogen świecił pełną mocą przez dekadę zamiast trzech lat.

Źródła danych i podstawy prawne: norma PN-EN 60598-1 „Oprawy oświetleniowe. Wymagania ogólne i badania", PN-EN 60598-2-5 dotycząca opraw projektorowych, Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), oraz katalogi parametrów lumenów dla diod LED publikowane przez Lighting Industry Association (lightingindustryassociation.org). Dane o kosztach energii elektrycznej oparte na średniej taryfie G11 dla gospodarstw domowych publikowanej przez URE (ure.gov.pl). Aktualizacja informacji: marzec 2026.
