Jak dobrać transformator do halogenów, by działały bez awarii

Źle dobrany transformator do halogenów to cichy zabójca całej instalacji oświetleniowej. Żarówki migoczą, przegrzewają się, a w skrajnych przypadkach ich trwałość spada nawet o 70%. Wystarczy jednak pięć minut lektury opartej na fizyce zasilania, by skończyć z tą loterią raz na zawsze.

• Napięcie i moc transformatora a rodzaje halogenów
• Ile watów zapasu powinien mieć transformator do halogenów
• Transformator elektroniczny czy toroidalny do halogenów
• Najczęstsze błędy przy wyborze transformatora do halogenów

Napięcie i moc transformatora a rodzaje halogenów

Halogeny dzielą się na dwie kategorie: sieciowe 230 V oraz niskonapięciowe 12 V. Te drugie wymagają transformatora obniżającego napięcie, bo bezpośrednie podłączenie do gniazdka skończyłoby spektakularnym przepaleniem żarnika. Dobór odpowiedniego urządzenia zaczyna się więc od ustalenia napięcia znamionowego żarówki.

Moc transformatora musi pokrywać sumaryczne zapotrzebowanie wszystkich podpiętych halogenów. Jeśli montujesz pięć żarówek po 20 W każda, łączne obciążenie wynosi 100 W. Urządzenie o mocy 100 W pracowałoby na granicy wydajności termicznej, a każdy radiator oddaje ciepło proporcjonalnie do poboru.

Dlaczego napięcie ma znaczenie

Transformator 12 V obniża napięcie sieciowe, zwiększając jednocześnie natężenie prądu przy stałej mocy. To fizyczne prawo zachowania energii wyjaśnia, dlaczego przewody zasilające halogeny niskonapięciowe muszą mieć odpowiednio duży przekrój. Zbyt cienki kabel powoduje spadki napięcia, a żarówki świecą słabiej i żółkną.

Przy wyborze zwróć uwagę na napięcie wyjściowe stabilizowane, nie zwykłe trafo toroidalne bez stabilizacji. Halogeny są bardzo wrażliwe na wahania napięcia już o 5%. Efekt? Skrócona żywotność, nierównomierna barwa światła i nieprzyjemne migotanie.

Sprawdź typ żarówki przed zakupem

Na opakowaniu lub trzonku halogenów niskonapięciowych znajdziesz oznaczenie MR16 lub GY6.35. MR16 to najpopularniejszy standard z dwoma szpilkami i napięciem 12 V. GY6.35 występuje przy żarówkach o większej mocy, często stosowanych w lampach stojących. Każdy z tych typów współpracuje z tym samym zakresem transformatorów, różni się jednak dopuszczalnym prądem.

Ile watów zapasu powinien mieć transformator do halogenów

Złota zasada mówi: dobieraj transformator o mocy wyższej o 20-30% od sumarycznego poboru halogenów. Dla pięciu żarówek po 20 W daje to minimum 125 W, a bezpieczniej 130 W. Margines ten chroni urządzenie przed ciągłą pracą na 100% wydajności, co znacząco wydłuża jego żywotność.

Transformator pracujący pod pełnym obciążeniem generuje ciepło odczuwalne dotykiem. Każdy stopień powyżej projektowej temperatury skraca czas pracy podzespołów elektronicznych. Dlatego producenci urządzeń impulsowych deklarują żywotność przy obciążeniu 80%, nie 100%.

Jak obliczyć właściwą moc krok po kroku

Weź liczbę halogenów i pomnóż przez moc pojedynczej żarówki. Wynik pomnóż przez współczynnik 1,2 do 1,3. Przykład: cztery halogeny po 35 W to 140 W razy 1,25 daje 175 W. Najbliższy dostępny model to 200 W, nie 150 W, bo mniejszy margines zje każda chwilowa zwyżka napięcia w sieci.

Warto też uwzględnić scenariusz rozbudowy. Jeśli planujesz w przyszłości dodać kolejny punkt świetlny, kup transformator o jeszcze jedną klasę wyższy. Taniej zapłacić za 200 W teraz niż wymieniać całe urządzenie za rok.

Kiedy zapas staje się koniecznością

Przy żarówkach o mocy powyżej 50 W margines 30% to absolutne minimum. Duże halogeny generują skoki prądu podczas rozruchu, gdy żarnik jest zimny i ma mniejszy opór. Transformator musi buforować ten chwilowy wzrost poboru bez wchodzenia w tryb zabezpieczenia.

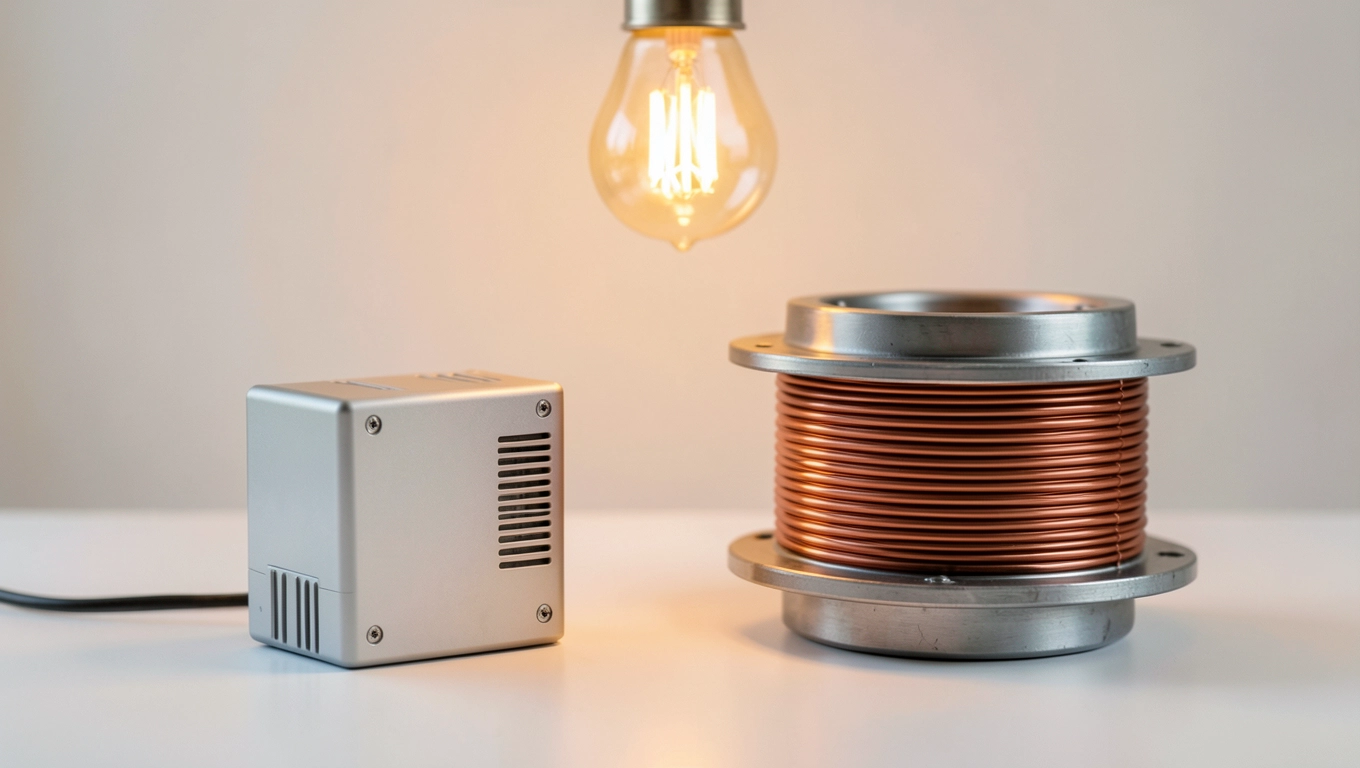

Transformator elektroniczny czy toroidalny do halogenów

Transformatory elektroniczne (impulsowe) wyparły klasyczne toroidy z większości zastosowań domowych. Sprawność sięgająca 90-95% oznacza mniejsze straty cieplne i niższe rachunki za prąd. Waga to kolejna przewaga: urządzenie 150 W waży około 200 g zamiast dwóch kilogramów jak toroid.

Toroidy wciąż mają sens w dwóch sytuacjach: instalacjach audiofilskich wrażliwych na zakłócenia oraz miejscach narażonych na silne impulsy elektromagnetyczne. Transformator elektroniczny pracuje na częstotliwości 30-50 kHz, co może generować subtelne szumy słyszalne w bardzo cichych pomieszczeniach.

Co zyskujesz wybierając elektronikę

Elektroniczny transformator 12 V oferuje wbudowane zabezpieczenia: przeciwzwarciowe (SCP), przeciążeniowe i termiczne. Toroid takich systemów nie posiada, a jego przegrzanie kończy się zazwyczaj trwałym uszkodzeniem uzwojenia. Cena jest wyższa o 30-50%, ale różnica zwraca się w niezawodności.

Ściemniacz współpracuje wyłącznie z transformatorami oznaczonymi jako dimmable. Standardowy ściemniacz TRIAC podłączony do zwykłego urządzenia impulsowego powoduje brzęczenie i migotanie, a w skrajnych przypadkach uszkadza kondensatory filtra wejściowego.

Kiedy wybrać toroid

Stosuj toroid, gdy instalacja halogenów sąsiaduje ze sprzętem audio wysokiej klasy albo gdy montujesz oświetlenie w pojeździe kempingowym narażonym na wahania napięcia. Toroid jest odporniejszy na przepięcia i nie wymaga stabilizowanego zasilania. Nie montuj go natomiast w pomieszczeniach powyżej 30°C, bo radiator nie nadąży z oddawaniem ciepła.

Najczęstsze błędy przy wyborze transformatora do halogenów

Lista grzechów głównych zaczyna się od braku marginesu mocy. Transformator dobrany „na styk" pracuje w strefie termicznej, która skraca żywotność wszystkim elementom: kondensatorom, tranzystorom kluczującym, transformatorowi wysokiej częstotliwości. Po roku zamiast deklarowanych 30 000 godzin pracy zostaje połowa.

Drugi błąd to ignorowanie przekroju przewodów. Przy prądach rzędu 8 A (dla 100 W przy 12 V) kabel 0,5 mm² grzeje się jak grzałka. Minimalny przekrój to 1,5 mm², a przy dłuższych odcinkach (powyżej 3 metrów) nawet 2,5 mm². Spadek napięcia na zbyt cienkim przewodzie objawia się żółtą barwą światła zamiast białej.

Pięć błędów, które kosztują najwięcej

Montaż bez wentylacji zabija nawet najlepszy sprzęt. Transformator umieszczony w szczelnej puszce pod sufitem nie ma jak oddać ciepła, temperatura rośnie do 70-80°C, a żywotność spada o połowę co każde 10°C powyżej projektowej. Zostaw minimum 5 cm wolnej przestrzeni wokół obudowy.

Brak uziemienia to grzech nie tylko techniczny, ale przede wszystkim bezpieczeństwa. W instalacjach 12 V uziemienie chroni przed przebiciem izolacji po stronie sieciowej, które mogłoby pojawić się na obudowie żarówki. Norma PN-EN 61558 nakazuje uziemienie wszystkich transformatorów klasy I.

Łączenie halogenów i LED pod jednym transformatorem to częsta pomyłka. Żarówki LED 12 V wymagają zasilacza stabilizowanego, a halogeny impulsowego. Wspólne podłączenie powoduje migotanie LED-ów i przyspieszone starzenie diod.

Zły dobór stopnia ochrony IP to pułapka przy montażu w łazienkach lub na zewnątrz. Transformator bez oznaczenia IP20 nie może pracować w strefie mokrej. Do łazienki wymagana jest klasa IP44 lub wyższa, na zewnątrz IP65.

Brak kompatybilnego ściemniacza kończy się wymianą całego urządzenia po pierwszej próbie regulacji jasności. Ściemniacz musi obsługiwać technologię odpowiednią dla transformatora: TRAILING EDGE dla większości nowoczesnych urządzeń impulsowych, LEADING EDGE dla starszych modeli.

Jak ich uniknąć w praktyce

Przed zakupem wykonaj rzetelny audyt: zmierz odległość od rozdzielni do najdalszego halogenu, policz sumaryczną moc, sprawdź warunki termiczne miejsca montażu. Te trzy informacje determinują wybór urządzenia w 80% przypadków. Pozostałe 20% to kwestie kompatybilności ze ściemniaczem i klasy szczelności IP.

Transformator impulsowy 12 V to rozsądny wybór dla większości instalacji domowych. Sprawność, waga, wbudowane zabezpieczenia i cicha praca przemawiają za nim w sypialniach, salonach i kuchniach. Toroid zachowaj do zastosowań specjalistycznych, gdzie stabilność mechaniczna i odporność na zakłócenia liczą się bardziej niż cena.

Dobór transformatora do halogenów sprowadza się do trzech liczb: napięcia wyjściowego (12 V dla niskonapięciowych), mocy pokrywającej sumaryczny pobór z 20-30% marginesem, oraz stopnia ochrony IP adekwatnego do miejsca montażu. Reszta to detale, ale te trzy parametry decydują o bezpieczeństwie i żywotności całej instalacji.

Źródła: Norma PN-EN 61558-1 (bezpieczeństwo transformatorów), katalogi techniczne producentów zasilaczy impulsowych, poradniki branżowe dotyczące oświetlenia niskonapięciowego dostępne na portalach elektro.info.pl i lumen.pl.
