Halogen podbitka – jak dobrać, zamontować i uniknąć błędów

Zmierzch odsłania puste, ciemne ściany domu, a schody prowadzące do drzwi wejściowych znikają w mroku, zanim zdążysz wyciągnąć klucze. To właśnie ten moment, w którym halogen podbitka przestaje być dekoracją, a staje się realnym wsparciem dla bezpieczeństwa i wygody. Dobrze zaprojektowane oświetlenie podbitki dachowej zmienia oblicze budynku o zmierzchu, wydobywa detale architektury i ułatwia codzienne poruszanie się wokół posesji. Poniżej znajdziesz konkretną ścieżkę: od wyboru technologii, przez parametry techniczne, aż po bezpieczny montaż i gotowe konfiguracje zakupowe.

• Halogen podbitka czym jest i dlaczego warto ją doświetlić
• Halogeny zewnętrzne do podbitki liniowe czy punktowe?
• Parametry halogenów do podbitki: IP, kąt, moc i barwa światła
• Halogen podbitka montaż krok po kroku bez błędów
• Odległości, rozplanowanie i schemat podłączenia
• Najczęstsze błędy i ostrzeżenia
• 3 gotowe konfiguracje podbitki od budżetowej do premium
• Halogen podbitka a alternatywy kiedy co wybrać
• FAQ najczęstsze pytania o halogen w podbitce
• Checklist zakupowa halogenów do podbitki

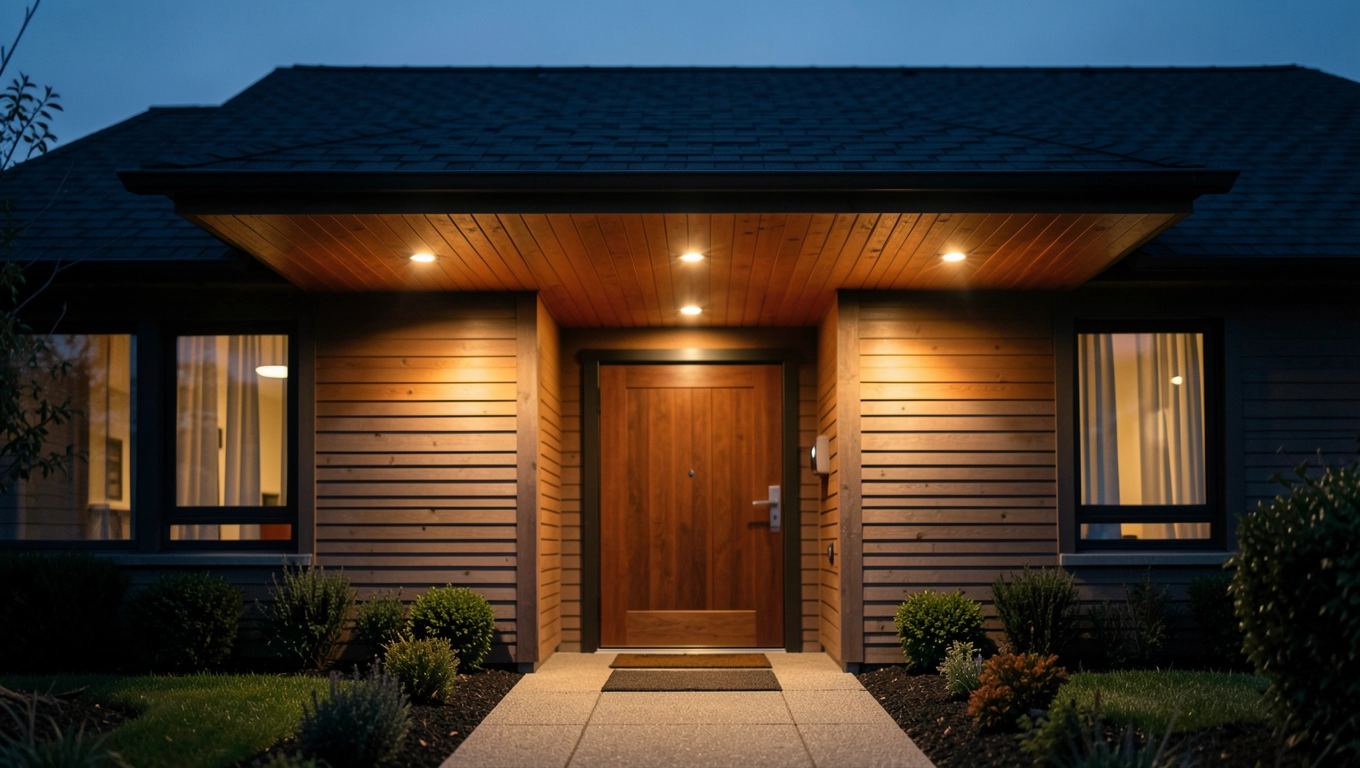

Halogen podbitka czym jest i dlaczego warto ją doświetlić

Podbitka, nazywana też podsufitką, to wykończenie spodu okapu dachowego, domykające konstrukcję od strony elewacji. Pełni trzy role jednocześnie: chroni krokwie i warstwę izolacji przed wilgocią, blokuje dostęp ptakom oraz owadom, a od strony wizualnej porządkuje linię dachu. W polskim klimacie, gdzie roczna suma opadów sięga 600-800 mm, a temperatura waha się od -25°C do +35°C, ten element fasady pracuje w naprawdę trudnych warunkach.

Światło zamontowane w podbitce odpowiada na trzy konkretne potrzeby. Po pierwsze, oświetla strefę wejściową i taras, zmniejszając ryzyko potknięcia o próg czy stopień. Po drugie, po zmroku buduje architekturę budynku, podkreślając bryłę, gzymsy i fakturę tynku. Po trzecie, w odróżnieniu od starych żarówek halogenowych na transformator, dzisiejsze źródła LED nie nagrzewają się powyżej 40-50°C, więc nie odkształcają paneli PCV ani nie przesuszają drewna.

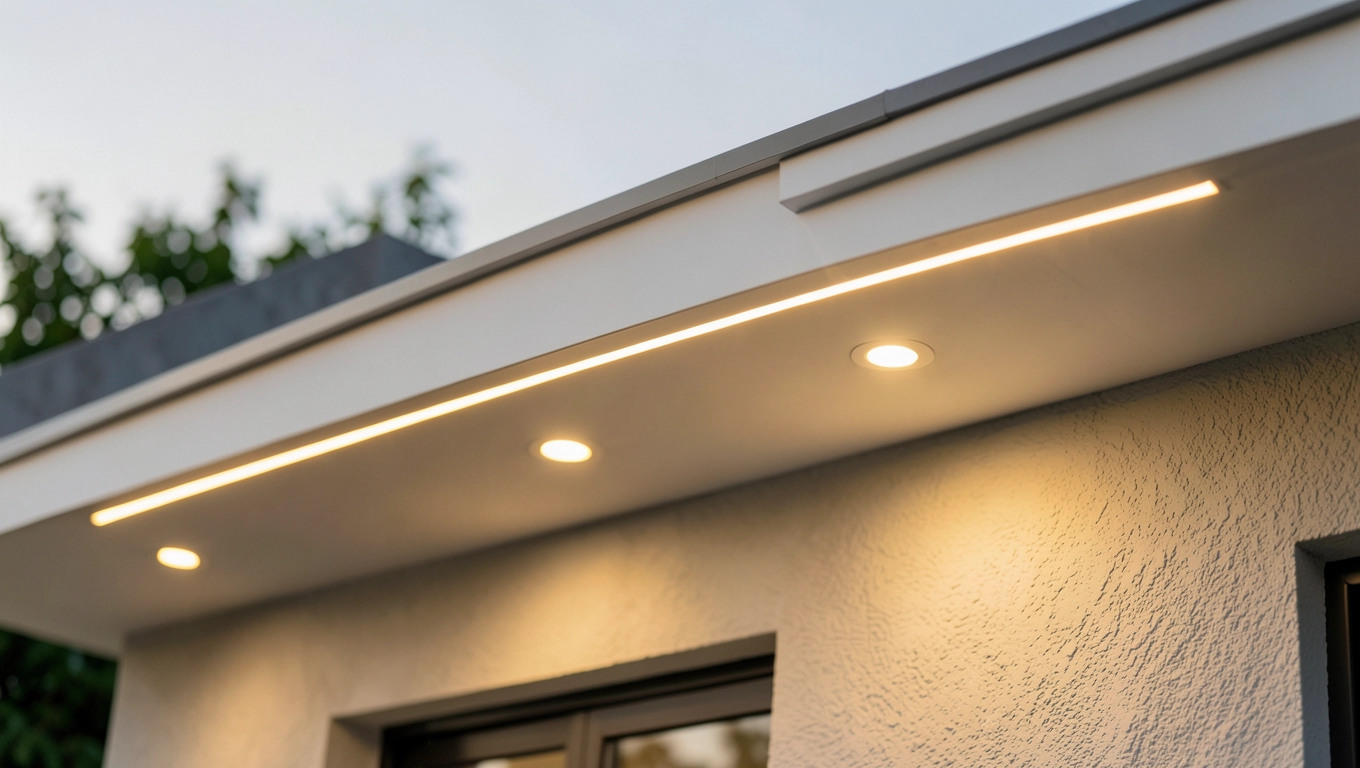

Halogeny zewnętrzne do podbitki liniowe czy punktowe?

Wybór technologii sprowadza się do dwóch filarów: taśm liniowych albo opraw punktowych. Taśmy LED COB (Chip on Board) o gęstości 150-600 diod na 5 metrów dają jednolitą linię światła bez widocznych punktów, dzięki ciągłemu warstwowi luminoforu na podłożu. Montuje się je w profilu aluminiowym, który działa jak radiator, odprowadzając ciepło i wydłużając żywotność diod.

Oprawy punktowe to klasyczne halogeny LED w formacie GU10 (230 V) lub MR16 (12 V), o średnicy 50 mm. Dają skupiony snop światła, świetny do akcentowania kolumn, drzwi czy rzeźb ogrodowych. Kąt świecenia 36° rysuje wąski, teatralny reflektor, 60° łagodnie podświetla fragment elewacji, a 120° rozprasza się miękko po całej ścianie.

Przy podbitce niziutkiej, poniżej 30 cm wysokości, punkty świetlne biją po oczach mijających domowników. Tam lepiej sprawdza się taśma za kloszem mlecznym. Z kolei przy wysokim okapie, 50 cm i więcej, punktowe halogeny podbitkowe tworzą dramatyczne cienie, które trudno uzyskać linią.

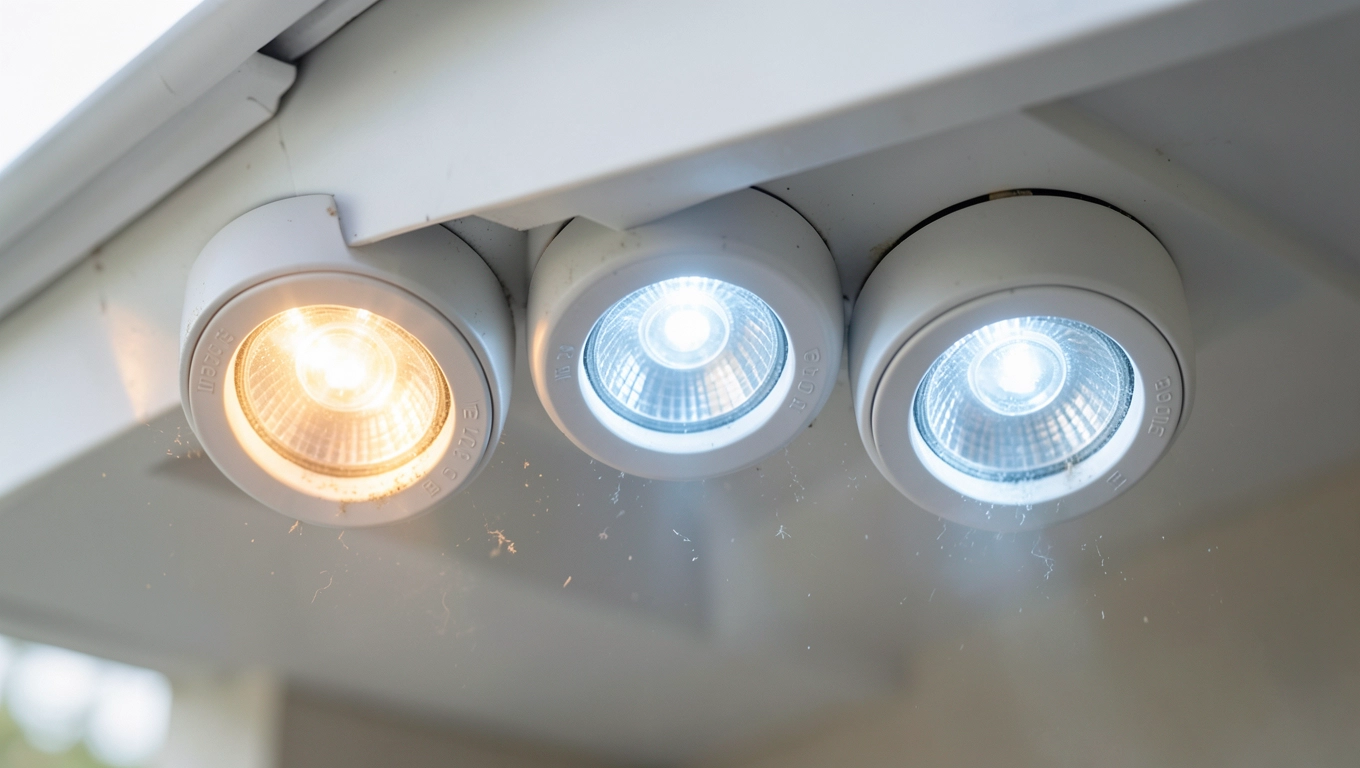

Parametry halogenów do podbitki: IP, kąt, moc i barwa światła

Klasa szczelności IP to pierwszy filtr, którego nie wolno pominąć. Skrót IP (International Protection) opisuje odporność obudowy na ciała stałe i wodę normę definiuje PN-EN 60529. Minimum dla podbitki to IP44 (ochrona przed bryzgami wody), ale rekomendowane minimum to IP65, które wytrzymuje strumień wody z każdego kierunku. Przy pełnym narażeniu na deszcz i śnieg od strony nawietrznej warto szukać IP67 taką obudowę można nawet chwilowo zanurzyć.

Kąt świecenia decyduje o nastroju. Wąski 36° sprawdza się przy akcentowaniu drzwi, rzeźby czy numeru domu. Średni 60° oświetla taras i ścieżkę. Szeroki 120° miękko rozlewa się po elewacji, maskując nierówności tynku. Moc źródła przekłada się na funkcję: 1-3 W to delikatny akcent dekoracyjny, a powyżej 3 W zaczyna się rola użytkowa, czyli realne doświetlenie chodnika.

Barwa światła, mierzona w kelwinach, zmienia odbiór całej strefy. 3000 K daje ciepłą biel, zbliżoną do zachodzącego słońca, przyjemną w strefie wypoczynkowej. 4000 K to neutralna biel, oddająca barwy naturalne i ułatwiająca rozróżnianie szczegółów. 6000 K, czyli zimna biel, bywa męcząca przy wejściu, ale świetnie sprawdza się w roli bezpieczeństwa w miejscach rzadko odwiedzanych.

Materiał oprawy wpływa na trwałość. Aluminium działa jak radiator, odprowadzając ciepło z diod i chroniąc plastikowe elementy. Stal nierdzewna AISI 304 wytrzymuje agresywne środowisko nadmorskie, gdzie sól w powietrzu potrafi skorodować zwykłą stal w ciągu jednego sezonu. W głębi kraju, z dala od morza, dobre aluminium z powłoką proszkową wystarcza na 10-15 lat.

Lista kontrolna przed zakupem

• Klasa szczelności co najmniej IP44, rekomendowane IP65
• Kąt świecenia dopasowany do funkcji: 36° akcent, 60° strefa, 120° elewacja
• Moc 1-3 W dekoracyjna, powyżej 3 W użytkowa
• Barwa 3000 K (ciepła) lub 4000 K (neutralna) do strefy wejścia
• Certyfikat CE i zgodność z PN-EN 60598 (oprawy oświetleniowe)

Halogen podbitka montaż krok po kroku bez błędów

Kolejność prac ma znaczenie, bo potem wszystko znika za panelami. Najpierw planujesz rozmieszczenie, potem prowadzisz przewody, następnie montujesz panele podbitki z wyciętymi otworami, a na końcu wpiniasz oprawy. Próba instalacji opraw po zamontowaniu paneli kończy się zrywaniem listew i szpachlowaniem.

Wybierz przewód YDYp 3×1,5 mm², przeznaczony do instalacji stałej w korytkach i peszelach. Grubość 1,5 mm² wystarcza dla obwodów oświetleniowych do 2300 W przy standardowych zabezpieczeniach 10 A, zgodnie z normą PN-HD 60364. Połączenie wykonuj zawsze równoległe każda oprawa dostaje fazę, neutralny i ochronny bezpośrednio, dzięki czemu awaria jednego punktu nie gasi pozostałych.

Zasilacz przy instalacji 12/24 V montuj w suchym miejscu, najlepiej w garażu, kotłowni lub skrzynce elektrycznej. Jeśli musi stać na zewnątrz, szukaj obudowy z klasą IP67 i zakresem pracy od -25°C do +50°C. Zasilacz powinien mieć 20-30% zapas mocy względem sumarycznego poboru taśm, bo przegrzanie skraca jego żywotność poniżej deklarowanych 30 000 godzin.

Montaż w zależności od typu podbitki

Drewno: deski sosnowe i świerkowe oddychają, więc kable prowadź w peszelu lub korytkach, zostawiając 5-10 mm dystansu od drewna. Bezpośredni kontakt przewodu z surowym drewnem jest niezgodny z normą przeciwpożarową i utrudnia późniejszą wymianę instalacji.

Stal: blacha trapezowa przy krokwiach wymaga izolowanych przepustów, bo metalowe krawędzie przecinają izolację przewodu. Stosuj przelotki gumowe i dodatkową osłonę z rurki peszel.

PCV: tworzywo niskiej jakości żółknie od temperatury powyżej 60°C, dlatego wybieraj panele z PCV stabilizowanego, o grubości co najmniej 10 mm, i unikaj opraw halogenowych starego typu, które naprawdę mocno się nagrzewały. Współczesne LED-y typu COB nie przekraczają 40°C na powierzchni taśmy, więc ryzyko deformacji drastycznie spada.

Odległości, rozplanowanie i schemat podłączenia

W domu parterowym z okapem na wysokości 2,7-3 m rozmieszczaj halogeny co 2-3 metry wzdłuż obwodu. Gęściej, co 1,5 m, przy schodach, tarasie i wejściu, gdzie światło pełni funkcję bezpieczeństwa. Rzadziej, co 4 m, w miejscach czysto dekoracyjnych, na przykład przy podświetleniu gzymsu od frontu.

Schemat elektryczny jest prosty: faza (L), neutralny (N) i ochronny (PE) dochodzą z rozdzielni do pierwszej oprawy, dalej krótkimi odcinkami w korytkach do kolejnych. Przy taśmach 12/24 V zasilacz stoi obok rozdzielni, a od niego odchodzi niskonapięciowa linia do sterownika lub bezpośrednio do taśmy. Każde odgałęzienie równoległe, nigdy szeregowe, bo spadek napięcia na końcu łańcucha zostawi ostatnie oprawy wyraźnie ciemniejsze.

Przy planowaniu trasy kablowej uwzględnij strefę ciszy transformatora. Zasilacz impulsowy 12 V o mocy 100 W potrafi cicho szumieć, co w sypialni nad garażem bywa irytujące. Najlepiej montować go w pomieszczeniu technicznym, minimum 1 m od sypialni, oraz stosować modele z deklarowaną wartością tętnień poniżej 5%.

Najczęstsze błędy i ostrzeżenia

Zbyt gęsty montaż to pierwszy grzech budżetowy. 50 halogenów zamiast 20 oznacza wyższą cenę materiału, większy pobór prądu i mocniejszy zasilacz, który kosztuje drugie tyle. Lepiej rozstawić 20 punktów co 2,5 m niż 40 co 1,25 m, bo oko nie zauważy różnicy, a rachunek za energię tak.

Brak klasy IP to drugi grzech. Oprawka IP20 zamontowana na zewnątrz przeżyje pierwszą zimę, a po dwóch sezonach zacznie korodować i przepuszczać wodę do wnętrza, co prowadzi do zwarcia. Koszt wymiany wszystkich opraw na IP65 jest wielokrotnie wyższy niż różnica w cenie przy zakupie.

Bezpośredni kontakt przewodu z drewnem to trzeci, a zarazem najpoważniejszy błąd. Drewno klejone i impregnowane jest palne, a brak izolacji w punkcie mocowania może skutkować iskrzeniem przy wibracjach wiatru. Normy PN-HD 60364 wymagają prowadzenia instalacji w osłonach (peszel, korytko, rurka) oddalonych od palnego podłoża.

Topienie podbitki PCV to klasyka przy starych halogenach 230 V. Żarówka halogenowa pobiera 20-50 W, z czego 90% zamienia na ciepło, nagrzewając oprawkę do 120°C. Panel PCV w odległości 5 cm od takiej oprawy żółknie i odkształca się po jednym sezonie. Współczesne źródła LED o mocy 5 W nie wytwarzają tak ekstremalnych temperatur, więc problem właściwie znika, o ile zachowasz minimum 2 cm odstępu między diodą a powierzchnią panelu.

3 gotowe konfiguracje podbitki od budżetowej do premium

Wariant ekonomiczny (ok. 350-500 zł, dom 10×10 m, okap parteru): 8 opraw halogenowych GU10 230 V z klasą IP65, żarówki LED 5 W 3000 K, kąt 60°, przewód YDYp 3×1,5 mm² w korytkach PVC. Orientacyjny koszt robocizny elektryka z uprawnieniami SEP to 600-900 zł, w zależności od regionu.

Wariant standard (ok. 900-1400 zł): 12 m taśmy LED COB 11 W/m w barwie do wyboru (3000/4000/6000 K) osadzona w profilu aluminiowym z kloszem mlecznym, zasilacz hermetyczny IP67 24 V DC o mocy 150 W, ściemniacz radiowy 2,4 GHz. To opcja, która w 90% polskich domów jednorodzinnych pokrywa zapotrzebowanie zarówno na akcent, jak i funkcję.

Wariant premium (ok. 2200-3500 zł): 14 m taśmy COB RGBW 15 W/m z chipem białym ciepłym, sterownik FUT025 MiBoxer 2,4 GHz w obudowie, pilot dotykowy, zasilacz 24 V 200 W IP67, profil anodowany z kloszem transparentnym. Konfiguracja pozwala sterować kolorem i natężeniem z aplikacji.

Halogen podbitka a alternatywy kiedy co wybrać

Kinkiet elewacyjny montowany na ścianie daje miękkie światło odbite, ale wymaga prowadzenia kabli w tynku i ogranicza się do kilku punktów. Najazdowa lampa ogrodowa oświetla teren z dołu, świetnie eksponując rośliny, ale potrzebuje kabli ziemnych i jest narażona na uszkodzenia mechaniczne. Halogen podbitkowy zajmuje miejsce, którego nikt nie używa, oświetla z góry i zostaje niewidoczny w dzień.

FAQ najczęstsze pytania o halogen w podbitce

Czy halogen podbitka może być zasilany 230 V? Tak, oprawy GU10 przystosowane do napięcia sieciowego są najprostsze w montażu, bo nie wymagają zasilacza. Każda taka instalacja musi jednak powstać lub zostać odebrana przez elektryka z uprawnieniami SEP, zgodnie z rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Jak często wymieniać LED w podbitce? Diody klasy A mają deklarowaną trwałość 25 000-50 000 godzin, co przy 6 godzinach pracy dziennie daje 11-22 lata. W praktyce pierwsze oznaki spadku jasności pojawiają się po 8-10 latach, ale są na tyle łagodne, że oko ich nie wychwytuje.

Czy halogen podbitka działa w mróz? Diody LED pracują sprawnie od -30°C do +50°C, właśnie dlatego w Polsce sprawdzają się bez dodatkowego ogrzewania. Najsłabszym ogniwem jest kondensator w zasilaczu, który w tanich konstrukcjach traci pojemność po kilku sezonach na mrozie.

Co zrobić, gdy panel PCV żółknie od światła? To znak, że PCV było niestabilizowane lub oprawa oddaje zbyt dużo ciepła. Wymień oprawę na LED o mocy 3-5 W, zostawiając 2 cm odstępu od panelu, a żółty panel pokryj środkiem renowacyjnym do PCV.

Ile halogenów przypada na metr bieżący okapu? Przy typowym domu 10×10 m z okapem o obwodzie 40 m i wysokości 3 m, optymalnie wychodzi 15-20 punktów, czyli 1 oprawka co 2-3 m. Gęstsze rozmieszczenie zwiększa koszt bez proporcjonalnego zysku wizualnego.

Checklist zakupowa halogenów do podbitki

• Stopień ochrony minimum IP44, rekomendowany IP65
• Kąt świecenia 36° (akcent) / 60° (strefa) / 120° (elewacja)
• Moc 1-3 W dekoracyjna, 5-7 W użytkowa
• Barwa 3000 K (ciepła) lub 4000 K (neutralna)
• Przewód YDYp 3×1,5 mm² w korytkach lub peszelach
• Połączenie równoległe, nigdy szeregowe
• Zasilacz IP67 przy montażu na zewnątrz, zapas mocy 20-30%
• Odstęp 2-3 m między halogenami, 1,5 m przy wejściu
• Certyfikat CE i zgodność z PN-EN 60598 (oprawy)
• Montaż 230 V zlecony elektrykowi z uprawnieniami SEP

Przy skompletowaniu listy warto też poprosić wykonawcę o schemat powykonawczy z naniesionymi trasami kabli. Kosztuje kilkadziesiąt złotych, a przy pierwszej modernizacji instalacji za 10 lat oszczędza godziny szukania trasy w ścianie. Oświetlenie podbitki dachowej LED wykonane zgodnie z powyższą ścieżką działa bezawaryjnie przez dwie dekady i odmienia oblicze domu każdego wieczoru.

Źródła danych i normy: PN-EN 60529 (stopnie ochrony IP), PN-EN 60598 (oprawy oświetleniowe), PN-HD 60364 (instalacje elektryczne niskiego napięcia), rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065, z późn. zm.), oraz dane klimatyczne IMGW-PIB dla średniej wieloletniej sumy opadów. Strona referencyjna norm: www.pkn.pl oraz ISAP Sejmu RP: isap.sejm.gov.pl.
