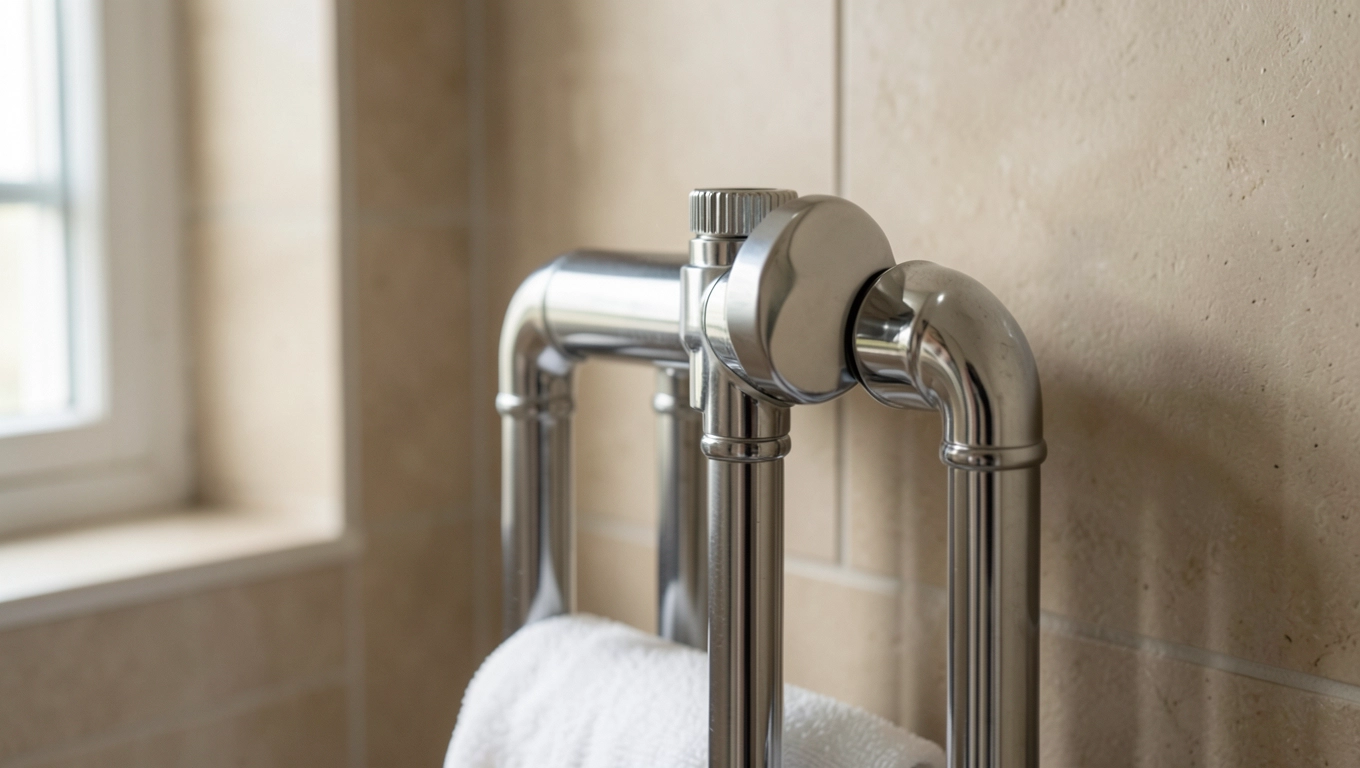

Grzałka do grzejnika łazienkowego montaż od góry: poradnik krok po kroku

Masz grzejnik drabinkowy w łazience i chcesz go używać przez cały rok, a nie tylko od października do kwietnia? Grzałka elektryczna zamontowana od góry rozwiązuje problem mokrych ręczników w czerwcu i chłodnego poranku w maju, gdy centralne ogrzewanie jeszcze milczy. Zanim jednak odkręcisz klucz i zaczniesz przykręcać element grzejny do króćca, warto zrozumieć kilka fizycznych zależności, które decydują o tym, czy instalacja będzie działać bezawaryjnie przez lata, czy też w ciągu dwóch sezonów spalisz bezpiecznik termiczny albo zalejesz łazienkę wodą z nieszczelnego połączenia. Ten tekst prowadzi przez dobór mocy, prawidłową pozycję montażu i cztery sprawdzone sposoby wpięcia grzałki w instalację c.o. zgodnie z normą PN-IEC 60364-7-701:1999.

• Jak dobrać moc grzałki do grzejnika drabinkowego
• Montaż grzałki od góry: zasady, których nie wolno łamać
• Sposoby podłączenia grzałki do instalacji c.o.
• Bezpieczeństwo i normy: IP, odległości, elektryka w łazience
• Czynnik grzewczy: woda, glikol czy olej?
• Eksploatacja poza sezonem grzewczym
• Modernizować istniejący grzejnik czy kupić nowy z grzałką?
• 5 pytań do instalatora przed podpisaniem umowy

Jak dobrać moc grzałki do grzejnika drabinkowego

Podstawowa reguła jest prosta i jednocześnie najczęściej łamana: grzałka powinna mieć 70-80% mocy znamionowej grzejnika podanej dla parametrów 90/70/20°C. Skąd ten przedział? Grzejnik drabinkowy pracujący w instalacji centralnego ogrzewania pobiera ciepło z przepływającej wody, której temperatura rzadko przekracza 75°C na zasilaniu. Grzałka elektryczna oddaje całą energię bezpośrednio do czynnika w zamkniętej objętości, więc przy pełnej mocy temperatura rośnie szybciej i wyżej, niż zakłada producent.

Dla grzejnika o mocy 300 W optymalna grzałka mieści się w zakresie 210-240 W. Przy 600 W dobierasz model 420-480 W, a dla popularnych grzejników 900 W sięgasz po grzałki 630-720 W. Przekroczenie tego progu nie skróci czasu nagrzewania proporcjonalnie do wzrostu mocy. Zamiast tego otrzymujesz skok temperatury powierzchni powyżej 60°C, co przy kontakcie z mokrą skórą grozi oparzeniem, oraz trwałe przeciążenie elementu rurowego, który w zamkniętej objętości bez przepływu nie ma jak odprowadzić nadmiaru ciepła.

Najczęstszy błąd: dobieranie grzałki 1:1 do mocy grzejnika, bo intuicyjnie wydaje się, że "mocniejsza znaczy lepsza". W praktyce skracasz żywotność elementu grzejnego o 30-40% i płacisz wyższe rachunki za prąd, a temperatura grzejnika i tak ogranicza się termostatem.

Zużycie energii przy takim doborze jest bardzo przewidywalne. Grzałka 600 W pracująca 4 godziny dziennie przez 30 dni zużywa 72 kWh. Przy średniej taryfie G11 to koszt rzędu 45-55 zł miesięcznie, czyli mniej niż jedno wyjście do kina dla dwóch osób. W trybie samodzielnego suszarki ręczników (1-2 godziny dziennie) kwota spada do 12-18 zł.

Montaż grzałki od góry: zasady, których nie wolno łamać

Grzałka w grzejniku drabinkowym może pracować w jednej z trzech orientacji, ale tylko jedna z nich gwarantuje prawidłowy rozkład temperatur. Pozycja pionowa z kablem zasilającym skierowanym w dół to jedyna bezpieczna opcja dla montażu od góry. Element grzejny musi być zanurzony w najniższym punkcie kolektora, bo tam gromadzi się najzimniejszy czynnik, a czujnik temperatury odczytuje wartość bliską rzeczywistej średniej.

Układ poziomy jest zabroniony z prostego powodu fizycznego. Część elementu grzejnego wystaje wtedy ponad lustro wody, a druga część jest zalana. Suchy fragment przegrzewa się do temperatury, przy której bezpiecznik termiczny odcina zasilanie w trybie awaryjnym. Po ostygnięciu grzałka znów się włącza i cykl się powtarza, co w ciągu kilku tygodni prowadzi do przepalenia grzałki.

Równoległe ułożenie obudowy do góry nogami (kabel w górę) jest równie ryzykowne. Woda może przedostać się przez dławik kablowy do wnętrza sterownika, nawet jeśli producent deklaruje stopień ochrony IP. Łazienka to środowisko wilgotne, a pojedyncza kąpiel generuje tyle pary, że w ciągu roku skropliny pokrywają każdą dostępną powierzchnię.

Schemat prawidłowej pozycji

Wyobraź sobie grzejnik drabinkowy z dwoma pionowymi kolektorami i poziomymi rurkami łączącymi. Grzałka wkręcona w górny króciec lewego kolektora, skierowana pionowo w dół, zanurzona mniej więcej do połowy wysokości grzejnika. Kabel wychodzi z obudowy u dołu, łukiem opada w stronę ściany i wchodzi do puszki elektrycznej umieszczonej minimum 25 cm nad podłogą.

Lista kontrolna przed montażem

• Czy grzejnik ma gwint wewnętrzny ½" w górnym króćcu?
• Czy wybrana moc grzałki to 70-80% mocy grzejnika?
• Czy zaplanowałeś oddzielny obwód 230 V z wyłącznikiem różnicowoprądowym?
• Czy odległość od wanny, natrysku lub umywalki wynosi co najmniej 60 cm?
• Czy dostęp do grzałki w razie awarii nie wymaga kucia ściany?

Sposoby podłączenia grzałki do instalacji c.o.

Grzałka może współpracować z instalacją centralnego ogrzewania na cztery sprawdzone sposoby. Każdy z nich rozwiązuje inny problem techniczny i wymaga innego zestawu materiałów.

Metoda 1: Trójnik na powrocie

Klasyczne rozwiązanie dla nowych instalacji. Grzałkę wkręcasz w górny króciec, a na rurze powrotnej montujesz trójnik z zaworem odcinającym. Gdy sezon grzewczy trwa, czynnik przepływa przez grzejnik jak w każdym innym obiegu. Po zakończeniu sezonu zamykasz zawór na zasilaniu, a grzałka grzeje wodę zamkniętą w grzejniku, bez kontaktu z resztą instalacji. To najtańsza i najprostsza metoda, stosowana w 70% nowoczesnych łazienek.

Metoda 2: Bezpośrednio do króćca z rurką zanurzeniową

Wariant dla modernizacji istniejących grzejników. Grzałka trafia do górnego króćca, a do dolnego króćca wchodzi rurka zanurzeniowa (tzw. immersyjna), która sięga do środka kolektora. Rozwiązanie utrudnia wymianę grzałki bez spuszczania wody z całego pionu, ale za to pozwala na podłączenie do instalacji bez dodatkowego trójnika na ścianie.

Metoda 3: Podłączenie 50 po osi

Stosowane przy grzejnikach designerskich o nietypowej geometrii. Zasilanie i powrót wchodzą w środek dolnego i górnego kolektora dokładnie naprzeciwko siebie. Wymaga precyzyjnego rozstawienia rur w ścianie, ale daje najładniejszy efekt wizualny, bo rury chowają się za grzejnikiem.

Metoda 4: Boczne zasilanie

Stosowane przy wymianie grzejników żeliwnych na drabinkowe. Zasilanie wchodzi do górnego króćca z jednej strony, powrót do dolnego po przeciwnej stronie. Konieczne są dwie rurki zanurzeniowe i dodatkowy zawór zwrotny, bo układ bez niego powodowałby cyrkulację grawitacyjną po wyłączeniu pompy.

Bezpieczeństwo i normy: IP, odległości, elektryka w łazience

Norma PN-IEC 60364-7-701:1999 dzieli łazienkę na cztery strefy ochronne, z których każda dopuszcza inne urządzenia elektryczne. Grzejnik drabinkowy z grzałką najczęściej trafia do strefy 2 lub 3, czyli obszaru minimum 60 cm od wanny, brodzika i umywalki. W tej odległości dopuszczalne są urządzenia klasy II z podwójną izolacją i stopniem ochrony co najmniej IP24.

Stopień IP24 oznacza ochronę przed ciałami stałymi większymi niż 12,5 mm (pierwsza cyfra) oraz przed bryzgami wody z dowolnego kierunku (druga cyfra). W praktyce grzałka z takim oznaczeniem wytrzyma przypadkowe zachlapanie, ale nie zanurzenie. Dlatego instalacja pod prysznicem typu walk-in, gdzie woda leje się z sufitu, wymaga klasy IP25 lub przeniesienia grzałki poza strefę 2.

Każdy obwód zasilający grzałkę musi być wyposażony w wyłącznik różnicowoprądowy o prądzie zadziałania 30 mA. To wymóg bezwzględny, niezależny od mocy grzałki. Bez tego zabezpieczenia przebicie izolacji przy jednoczesnym dotyku kranu kończy się porażeniem, a w najgorszym przypadku śmiercią. Dodatkowo obwód powinien mieć własny bezpiecznik nadprądowy B16A lub B10A.

Kiedy wezwać instalatora? Jeśli w łazience nie ma wydzielonego obwodu elektrycznego, jeśli instalacja c.o. pracuje w układzie otwartym (z otwartym naczyniem wzbiorczym) lub jeśli grzejnik jest objęty gwarancją producenta, która wymaga autoryzowanego montażu. Samodzielny montaż w takich sytuacjach unieważnia gwarancję i może naruszać warunki ubezpieczenia mieszkania.

Czynnik grzewczy: woda, glikol czy olej?

W instalacji centralnego ogrzewania grzejnik wypełnia woda z dodatkami antykorozyjnymi. Po odcięciu zaworów i przejściu na zasilanie elektryczne ta sama woda pozostaje w grzejniku. To rozwiązanie wystarczające w budynkach zamieszkanychch na stałe, gdzie temperatura nie spada poniżej zera.

Glikol propylenowy stosuje się w domkach letniskowych, altanach i wszędzie tam, gdzie istnieje ryzyko zamarznięcia. Jego temperatura krzepnięcia to około -30°C przy stężeniu 50%. Minusem jest wyższa lepkość, która spowalnia przepływ i wymusza mocniejszą grzałkę. Grzałka 600 W przy glikolu grzeje wolniej niż przy wodzie, więc praktyczny efekt to obniżenie mocy o 10-15%.

Olej syntetyczny to rozwiązanie rzadko spotykane, głównie w grzejnikach dekoracyjnych bez podłączenia do c.o. Wymaga szczelnego, lutowanego grzejnika i nie nadaje się do klasycznych drabinkowych ze skręcanymi rurkami. Ma za to najlepszą bezwładność cieplną: nagrzewa się wolno, ale oddaje ciepło przez kilka godzin po wyłączeniu.

Eksploatacja poza sezonem grzewczym

Gdy kończy się sezon grzewczy, musisz wybrać jedną z dwóch strategii. W wariancie podstawowym (trójnik na powrocie) zamykasz zawór na zasilaniu, a powrót zostawiasz otwarty. Grzejnik nadal jest połączony z instalacją, ale przepływ ustaje, bo zawór po drugiej stronie blokuje dostęp gorącej wody. Grzałka grzeje czynnik zamknięty w objętości grzejnika, a rozszerzalność cieplna kompensuje otwarty zawór powrotu.

W wariancie z podłączeniem krzyżowym lub bocznym logika jest odwrotna: zamykasz zawór na powrocie, bo inaczej woda z instalacji przedostawałaby się do nagrzanego grzejnika grawitacyjnie, schładzała go i mieszała z zimnym powrotem. Jeden zawór zawsze musi pozostać otwarty, bo czynnik w grzejniku zwiększa objętość po podgrzaniu. Bez możliwości kompensacji ciśnienie rośnie powyżej 3 bar i otwiera zawór bezpieczeństwa w najsłabszym punkcie instalacji.

Tryb przeciwzamarzaniowy w sterowniku grzałki utrzymuje temperaturę czynnika w okolicach 7-10°C. W praktyce włącza grzałkę na 15 minut co 2-3 godziny. To wystarczy, żeby nie dopuścić do zamarznięcia wody w grzejniku pozostawionym w nieogrzewanym domku podczas mroźnej nocy, a jednocześnie nie generuje znaczących kosztów.

Modernizować istniejący grzejnik czy kupić nowy z grzałką?

Decyzja zależy od stanu technicznego obecnego grzejnika i od tego, jak daleko od siebie znajdują się króćce zasilania. Stary grzejnik żeliwny z rurkami wychodzącymi z podłogi wymaga przeróbki instalacji, która kosztuje więcej niż sam nowy grzejnik drabinkowy z fabrycznie przygotowanym gniazdem ½" na grzałkę. W takiej sytuacji wymiana jest opłacalna.

Grzejnik stalowy lub aluminiowy zamontowany 2-5 lat temu najczęściej ma już króćce o rozstawie 50 cm, pasujące do standardowych grzałek. Montaż ogranicza się do wkręcenia grzałki, podłączenia do puszki elektrycznej i założenia głowicy termostatycznej. Koszt materiałów to 250-600 zł, robocizna 150-300 zł.

Kupno grzejnika z fabryczną grzałką ma sens, gdy i tak planujesz remont łazienki lub wymianę urządzenia na większe. Producenci oferują wtedy zintegrowane sterowanie, które współpracuje z aplikacją mobilną, ma programator tygodniowy i tryb suszenia ręczników z automatycznym wyłączeniem po 2 godzinach.

5 pytań do instalatora przed podpisaniem umowy

Przed zleceniem montażu warto dopytać o szczegóły, które rzadko pojawiają się w cenniku.

• Czy wyłącznik różnicowoprądowy 30 mA jest już w rozdzielni, czy trzeba go dołożyć?
• Jaką moc grzałki rekomenduje do konkretnego modelu grzejnika i dlaczego?
• Czy instalacja jest w układzie zamkniętym (z naczyniem przeponowym), czy otwartym?
• Co zrobić z czynnikiem w grzejniku podczas dłuższej nieobecności zimą?
• Jak wygląda procedura serwisowa, jeśli grzałka ulegnie awarii po gwarancji?

Źródła danych: norma PN-IEC 60364-7-701:1999 (PKN, pkN.gov.pl), katalogi techniczne producentów grzejników drabinkowych (instalprojekt.pl, terma.com.pl, caleido.pl), taryfy energetyczne operatorów sieci dystrybucyjnej (ure.gov.pl).
