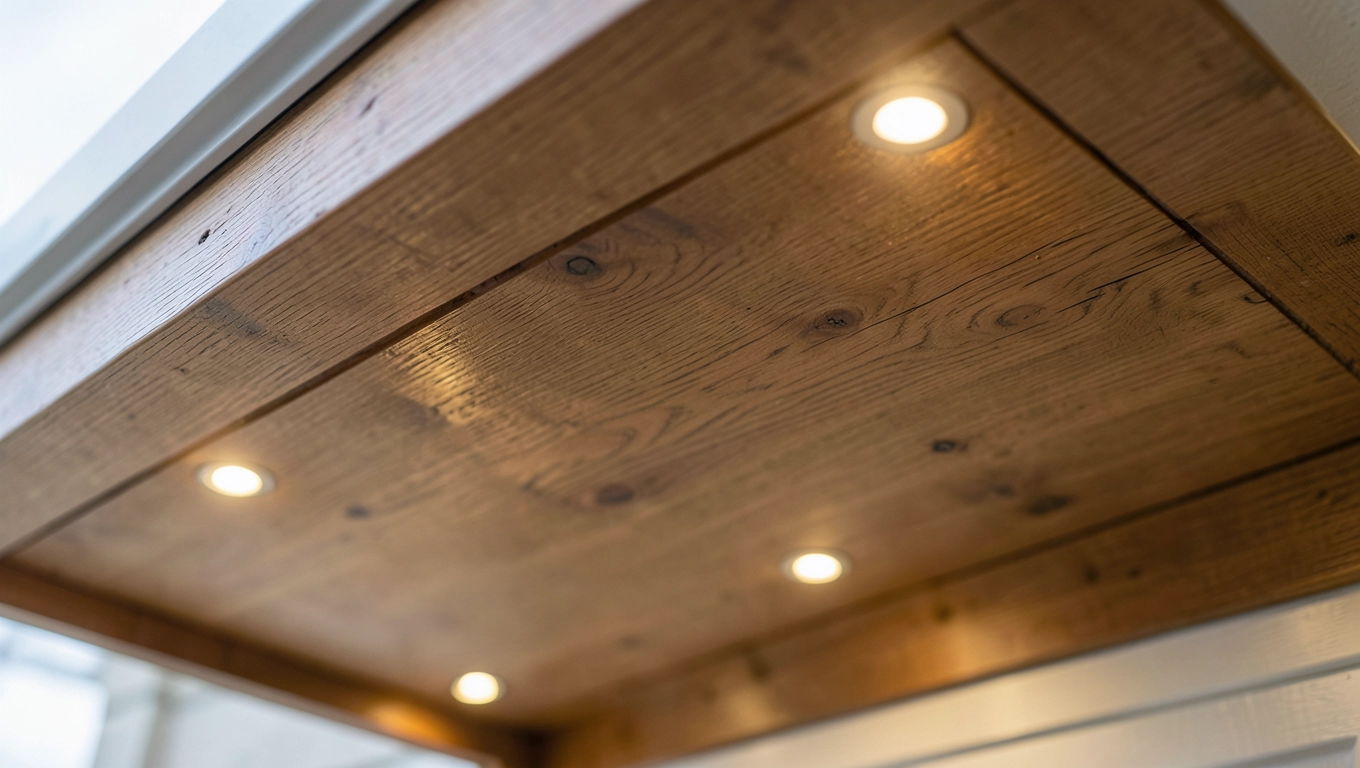

Co ile halogeny w podbitce? Rozstaw opraw, moc i IP

Co ile metrów montuje się halogeny w podbitce?

Standardowy rozstaw halogenów w podbitce to 1-1,5 m między kolejnymi oprawami. Taką wartość jako najczęściej powtarzaną w realizacjach domów jednorodzinnych podaje poradnik o rozstawie oświetlenia w podbitce, z zastrzeżeniem, że sama liczba nie wystarczy, jeśli nie uwzględnisz wysokości budynku i kąta świecenia.

Gęstszy rozstaw, bliżej 1 m, sprawdza się przy wyższych elewacjach i oprawach o wąskim kącie świecenia. Rzadszy, bliżej 1,5 m, wystarcza przy niskich, parterowych budynkach, gdzie światło ma krótszą drogę w dół. Mocniejsze źródła światła pozwalają na nieco większe odstępy, a słabsze halogeny wymagają trzymania się dolnej granicy przedziału.

Dlaczego kąt świecenia i wysokość zmieniają rozstaw halogenów?

Oprawa halogenowa świeci stożkiem, więc im wyżej jest zamontowana i im szerszy ma kąt wiązki, tym większą plamę światła tworzy. Klasyczne oprawy MR16 mają często wiązkę 30-40 stopni; przy montażu na wysokości 3 m daje to plamę o średnicy około 1,6-2,2 m. Przy rozstawie 1-1,5 m plamy sąsiednich halogenów zachodzą wtedy na siebie i elewacja nie ma wyraźnych przerw w świetle.

Kąt świecenia podaje producent na opakowaniu źródła światła lub w karcie oprawy, i od tej wartości zacznij planowanie. Przy oprawach o szerszym kącie, na przykład 60 stopni, jedna oprawa obejmuje szerszy pas i odstępy mogą być większe. Oprawy do podbitki dobiera się też tak, by wytyczne doboru opraw do podbitki dachowej były spełnione również w praktycznym sensie: strumień światła ma docierać do ziemi, a nie gasnąć w połowie ściany.

Ile halogenów potrzeba do podbitki i jak to policzyć?

Liczbę halogenów obliczysz, dzieląc długość odcinka podbitki przez wybrany rozstaw: przy 1-1,5 m wychodzi od około 0,7 do 1 oprawy na metr bieżący. Dla ściany o długości 12 m daje to 8-12 punktów, a dla okapu o łącznej długości 25 m około 17-25 halogenów.

Wynik z dzielenia traktuj jako punkt wyjścia. Liczbę halogenów korygujesz potem o położenie okien, drzwi i narożników, więc na niektórych ścianach wyjdzie o jeden punkt więcej lub mniej. Jeśli zależy Ci wyłącznie na podświetleniu stref wejściowych, ganku i bramy garażowej, liczba opraw będzie znacznie mniejsza niż przy równomiernym oświetleniu całego obwodu.

Którą długość mierzyć: elewację czy okap?

Ten dylemat pojawia się często przy planowaniu, czego przykładem jest wpis z bloga budowy o gęstości halogenów w podbitce: autor zastanawiał się, czy liczyć od szerokości elewacji z ociepleniem, czy od długości okapu. W praktyce halogeny leżą na linii w podbitce, więc liczbę punktów wyznacza długość tej linii, ale ich położenie powinno wynikać z elewacji, na którą pada światło. Najprościej rozrysować ścianę z oknami i drzwiami, a dopiero potem nanieść na nią punkty co 1-1,5 m.

Jak rozmieścić halogeny względem okien, drzwi i narożników?

Halogeny układa się symetrycznie względem osi elewacji, okien i drzwi, a nie tylko co równą liczbę centymetrów od narożnika. Autor wspomnianego wpisu celowo unikał sytuacji, w której halogen wypada tuż nad oknem; światło z takiego punktu wpada do pomieszczenia i odbija się w szybie, zamiast oświetlać ścianę. Przy drzwiach wejściowych punkt warto ustawić tak, by dobrze doświetlał zamek i stopnie.

Narożniki, wykusze i załamania dachu wymagają osobnego podejścia. Każdy załom tworzy strefę cienia, którą trzeba skompensować dodatkową oprawą, dlatego w takich miejscach nie licz metrów bieżących, tylko analizuj każdą płaszczyznę podbitki osobno.

Halogen, LED czy taśma LED: jaki rozstaw dla którego oświetlenia?

Halogeny montuje się co 1-1,5 m, punktowe oprawy LED co 1,5-2 m, a taśmę LED najczęściej w sposób ciągły. Według cytowanego wyżej poradnika o rozstawie oprawy LED można rozmieszczać rzadziej, bo mają zwykle szerszy strumień światła, a typowy punkt LED w podbitce daje 400-800 lumenów.

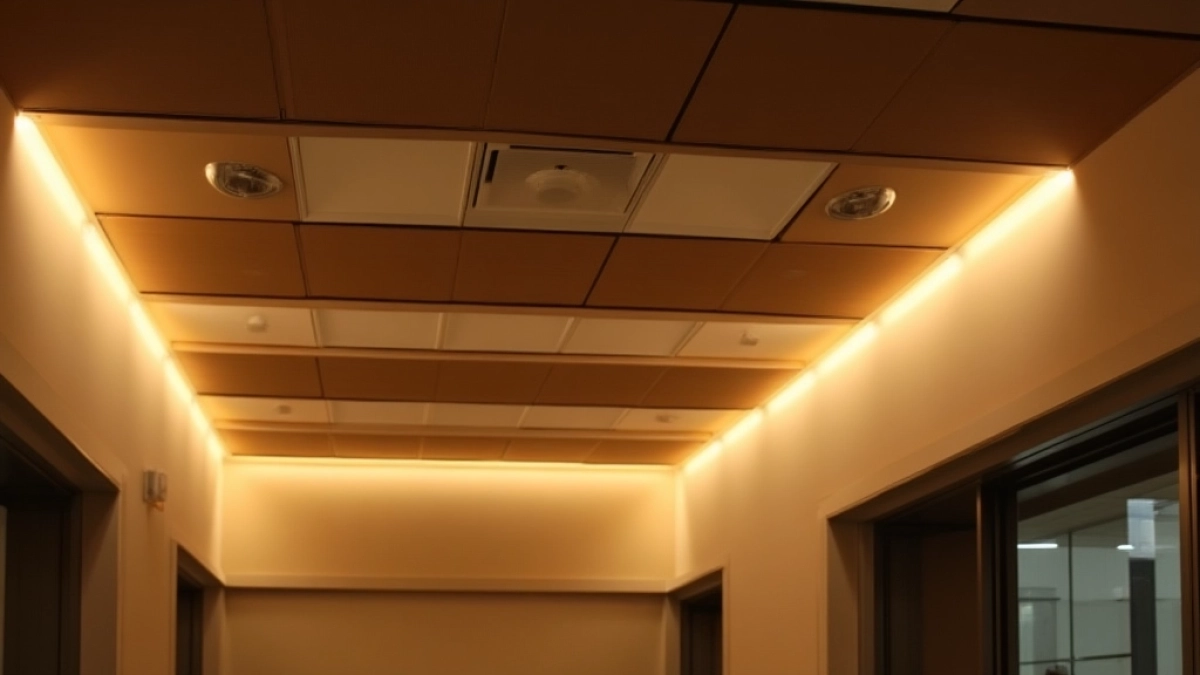

Pod nazwą halogenów w podbitce kryją się dziś często niewielkie oczka z żarówką GU10 albo ze zintegrowanym modułem LED. Zanim przyjmiesz rozstaw, sprawdź więc, jakie źródło światła faktycznie montujesz: oczko halogenowe z żarówką LED o szerokiej wiązce można rozstawić jak oprawę LED. Ciągłą linię światła wzdłuż całego domu daje z kolei oświetlenie podbitki taśmami LED w profilach aluminiowych, które równomiernie doświetla elewację dookoła. Rodzaje opraw do tego miejsca opisujemy szerzej w tekście o halogenach zewnętrznych w podbitkę.

Jaka moc halogenów do podbitki i czy halogeny ciągną dużo prądu?

Tak, tradycyjne halogeny pobierają znacznie więcej prądu niż LED: typowa żarówka halogenowa MR16 lub GU10 stosowana w podbitce ma zwykle 20-50 W. Według poradnika o oświetleniu podbitki bez błędów oprawy LED zużywają mniej energii i emitują znacznie mniej ciepła niż tradycyjne halogeny, dlatego są dziś najczęstszym wyborem.

Lampy 20-watowe to najczęściej wybierany kompromis między natężeniem światła a ilością wydzielanego ciepła. Wersje 35 W dają wyraźnie mocniejsze światło, ale wymagają większego odstępu od materiałów palnych i lepszej wentylacji obudowy. Oprawy 50 W i mocniejsze stosuje się w podbitce domów jednorodzinnych rzadko, właśnie z powodu odprowadzania ciepła.

Zużycie energii łatwo oszacować: 10 halogenów po 20 W to 200 W, czyli 0,2 kWh za każdą godzinę świecenia, a 20 takich opraw to już 0,4 kWh na godzinę. Koszt energii dla własnej liczby opraw, mocy, czasu świecenia i stawki za kWh policzysz w kalkulatorze dołączonym do tego artykułu.

Halogeny 12 V czy 230 V w podbitce?

Halogeny 12 V (MR16, GU5.3) wymagają transformatora, a halogeny 230 V (GU10) podłącza się bezpośrednio do sieci. System 12 V komplikuje okablowanie, ale przy ewentualnym uszkodzeniu przewodu jest bezpieczniejszy; system 230 V eliminuje transformator, upraszcza instalację i zmniejsza liczbę elementów, które mogą ulec awarii, co bywa wygodne przy modernizacji starszych instalacji.

Przy halogenach 12 V moc znamionowa transformatora nie może być mniejsza niż suma mocy podłączonych lamp. Jeśli suma przekracza możliwości jednego transformatora, dzieli się instalację na kilka obwodów, każdy z własnym transformatorem, co zapewnia stabilne zasilanie i brak migotania. Podział na sekcje przydaje się też w codziennym użytkowaniu: osobno wejście, osobno boki domu i osobno strefa nad tarasem, zwłaszcza gdy podbitka współpracuje z halogenami tarasowymi.

Jaka klasa IP i jakie zabezpieczenia dla halogenów w podbitce?

Oprawy halogenowe w podbitce powinny mieć klasę szczelności co najmniej IP44, a w miejscach narażonych na zacinający deszcz IP65. Minimum IP44 podaje poradnik o wyborze i rozmieszczeniu oświetlenia podbitki, wskazując, że oprawy pod okapem są narażone na zmienne temperatury, wilgoć, pył i owady, a IP65 przy zacinającym deszczu zaleca poradnik rlampy.pl.

IP44 oznacza ochronę przed ciałami stałymi większymi niż 1 mm i przed rozpryskującą się wodą. Oprawy, na które deszcz pada bezpośrednio, lepiej wybierać w wyższej klasie szczelności. Przy zakupie sprawdź też oznakowanie i deklarację zgodności: oprawy oświetleniowe ocenia się według norm z serii EN 60598, a transformatory i zasilacze według EN 61347.

Jak uniknąć przegrzania podbitki przez halogeny?

Ciepło z lampek nie może uszkadzać materiału, z którego wykonana jest podsufitka, na co zwraca uwagę ten sam poradnik Abanet. Mocny halogen zamontowany zbyt blisko drewna lub izolacji może ją przegrzać i doprowadzić do zapłonu, dlatego trzymaj się odstępu od materiałów palnych podanego w instrukcji oprawy. Halogenów o wysokiej mocy nie wciska się w szczeliny między izolacją a pokryciem dachu.

W starszych budynkach, gdzie podbitka jest przymocowana bezpośrednio do łat i kontrłat bez przestrzeni wentylacyjnej, mocne halogeny w tym miejscu odpadają. Rozwiązaniem są oprawy LED o niskiej emisji ciepła albo zapewnienie wentylacji wokół każdej oprawy halogenowej. Obudowy z aluminium lub stali nierdzewnej lepiej znoszą warunki zewnętrzne niż tanie oprawy z tworzywa, które pod wpływem promieniowania UV mogą żółknąć i tracić szczelność.

Jak zaplanować montaż halogenów w podbitce krok po kroku?

Montaż halogenów w podbitce planuje się przed zamknięciem podbitki, bo wtedy można bez przeróbek doprowadzić przewody do każdego punktu. Kolejność prac wygląda tak:

1. Zdecyduj, czy chcesz równomiernie oświetlić cały obwód domu, czy tylko strefy: wejście, taras, bramę garażową.
2. Wybierz rodzaj źródła światła (halogen 12 V, halogen 230 V, oprawa LED, taśma) i sprawdź jego kąt świecenia.
3. Zmierz długość odcinków podbitki, podziel ją przez rozstaw 1-1,5 m dla halogenów lub 1,5-2 m dla LED i nanieś punkty na rysunek elewacji z oknami i drzwiami.
4. Przesuń punkty do osi okien i drzwi, unikaj halogenów tuż nad szybami i dodaj oprawy w narożnikach oraz załamaniach dachu.
5. Podziel oświetlenie na obwody i sekcje włączane osobno; przy 12 V dobierz transformator do sumy mocy lamp w każdym obwodzie.
6. Sprawdź klasę IP opraw, odstęp od materiałów palnych i średnicę otworu montażowego podaną przez producenta oprawy.
7. Zaplanuj dostęp serwisowy: oprawy z wymienną żarówką montuj tak, by dało się ją wyjąć bez demontażu elementów elewacji, na przykład na uchylnych klipsach.
8. Instalację 230 V zleć elektrykowi z odpowiednimi kwalifikacjami.

Przy większej liczbie opraw projekt warto omówić z elektrykiem doświadczonym w oświetleniu zewnętrznym jeszcze przed rozpoczęciem prac, bo poprawki po zamknięciu podbitki są kłopotliwe. Kwestię kosztów omawiamy w osobnym tekście o cenie montażu halogenów w podbitce.

Najczęstsze błędy przy rozstawie halogenów w podbitce

Najczęstszy błąd to zbyt rzadki rozstaw słabych halogenów, który zostawia ciemne plamy między punktami światła. Pozostałe problemy wynikają zwykle z braku planu przed montażem podbitki:

• Rozstaw liczony tylko od narożnika, bez odniesienia do osi okien i drzwi.
• Halogen tuż nad oknem, który świeci do wnętrza zamiast na ścianę.
• Pominięte narożniki i załamania dachu, w których zostaje cień.
• Rozstaw dobrany bez sprawdzenia kąta świecenia i wysokości montażu.
• Zbyt gęste rozmieszczenie lub zbyt mocne źródła; w dyskusjach właścicieli domów pojawia się w tym kontekście argument zanieczyszczenia światłem.
• Jeden włącznik na wszystkie punkty zamiast podziału na sekcje.
• Oprawy poniżej IP44 lub mocne halogeny zbyt blisko drewna i izolacji.
• Przewody doprowadzane dopiero po zamknięciu podbitki i brak dostępu do wymiany żarówek.
